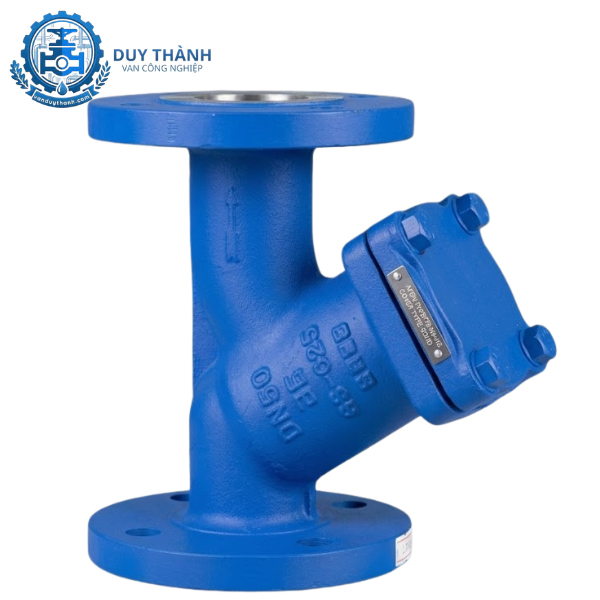

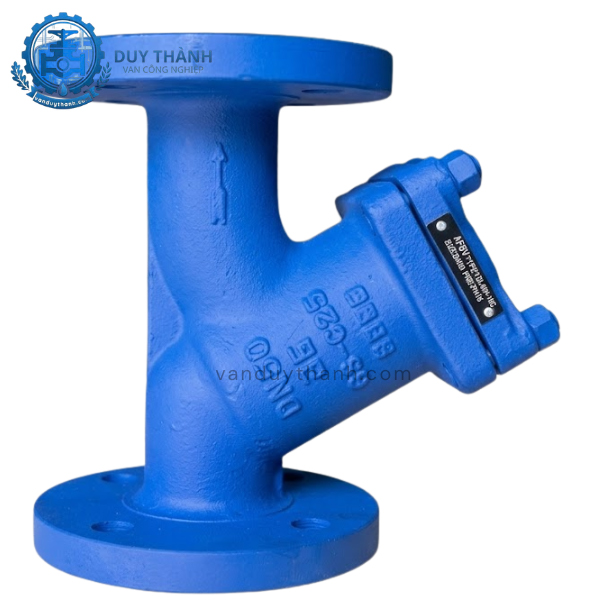

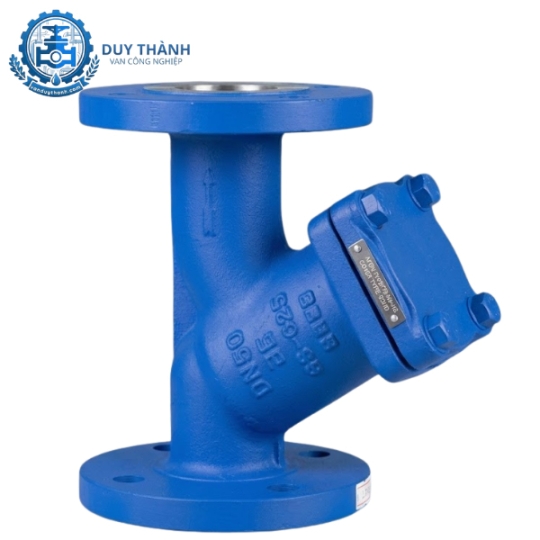

Y Lọc THép Mặt Bích PN16 GS-C25 PN16 DN200
Kích cỡ danh định: DN200 (tương thích đường ống phi 219 mm).
Vật liệu thân van: Thép đúc cao cấp mã GS-C25 (WCB), chịu lực va đập và ứng suất kéo tốt.
Chất liệu lưới lọc: Thép không gỉ Inox 304 bền bỉ, chống mài mòn dòng chảy.
Kiểu kết nối hệ thống: Mặt bích tiêu chuẩn kỹ thuật PN16 (hỗ trợ tùy chọn PN25, PN40).
Ngưỡng nhiệt độ vận hành: Chịu nhiệt độ cực cao, tối đa lên tới 400°C.
Áp suất làm việc định mức: 16 kg/cm² (PN16).
Môi trường lưu chất tối ưu: Hơi nóng (Steam), dầu nóng (Thermal oil), các chất lỏng nhiệt độ cao.
Nguồn gốc xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, Malaysia, Italy.
Chứng nhận chất lượng: Đầy đủ chứng chỉ CO, CQ từ nhà sản xuất.
Y lọc thép mặt bích PN16 GS-C25 PN16 DN200 là dòng thiết bị lọc rác chuyên dụng công nghiệp, được thiết kế đặc biệt để hoạt động trong các hệ thống tuần hoàn có mức năng lượng cực cao. Tính năng vượt trội nhất của sản phẩm chính là khả năng chịu nhiệt độ siêu việt lên đến 400°C. Nhờ cấu trúc vật liệu thép đúc GS-C25 (tiêu chuẩn châu Âu tương đương với mã ASTM A216 WCB), thiết bị không bị biến dạng, nứt vỡ hay suy giảm cơ tính khi tiếp xúc liên tục với các dòng môi chất siêu nhiệt.
Bên cạnh tính năng chịu nhiệt, sản phẩm còn sở hữu khả năng chịu áp lực cơ học lớn ở mức áp suất PN16, PN25 hoặc thậm chí là PN40. Phần thân thép đúc có độ dày thành van vượt trội, giúp hấp thụ và triệt tiêu các xung lực dồn dập từ dòng chảy mạnh. Nhánh chứa lưới lọc được thiết kế nghiêng một góc tối ưu tối đa hóa diện tích bề mặt lọc, tạo tính năng thông dòng cực tốt, giúp lưu chất đi qua thiết bị mà không bị tiêu hao áp suất cục bộ hay giảm lưu lượng định mức.
Trong các hệ thống truyền dẫn năng lượng quy mô lớn sử dụng đường ống DN200 (phi 219mm), dòng lưu chất luân chuyển với vận tốc và nhiệt độ rất cao. Sự xuất hiện của các tạp chất như xỉ hàn, vảy rỉ sét bong tróc từ lòng ống thép, hoặc cặn carbon hóa từ dầu nóng sẽ trở thành tác nhân phá hủy nghiêm trọng. Thiết bị Y lọc thép GS-C25 đóng vai trò then chốt với các tác dụng:
Bảo vệ an toàn cho các thiết bị cơ khí đắt tiền: Giữ lại toàn bộ các tạp chất rắn trước khi lưu chất đi vào các thiết bị nhạy cảm phía hạ nguồn như van cầu bọc lót, van giảm áp hơi nóng, cụm bẫy hơi (Steam trap), hoặc các dòng máy bơm dầu nóng chuyên dụng.
Ngăn ngừa sự cố kẹt và rò rỉ van: Các hạt cặn cứng khi bám vào lòng van điều khiển hoặc bề mặt làm kín của van chặn sẽ gây ra hiện tượng xước, hở mặt van. Y lọc giúp loại bỏ hoàn toàn nguy cơ này.
Kéo dài tuổi thọ toàn bộ hệ thống công trình: Việc làm sạch lưu chất giúp giảm hiện tượng mài mòn lòng ống do ma sát hạt rắn gây ra, tối ưu hóa hiệu suất truyền nhiệt của hệ thống lò hơi và giảm chi phí bảo dưỡng định kỳ cho doanh nghiệp.
Để phục vụ công tác tra cứu thông tin kỹ thuật trong khâu phê duyệt dự án và lắp đặt, Van Duy Thành cung cấp bảng thông số tiêu chuẩn của sản phẩm như sau:
| Đặc tính kỹ thuật | Chi tiết thông số |
| Kích thước danh định | DN200 (Phù hợp đường ống phi 219 mm) |
| Vật liệu cấu tạo thân | Thép đúc GS-C25 (WCB) chịu nhiệt |
| Vật liệu lưới lọc bên trong | Thép không gỉ Inox 304 (SUS304) |
| Tiêu chuẩn kết nối | Mặt bích tiêu chuẩn DIN / EN 1092-1 |
| Áp suất làm việc định mức | PN16 (Tùy chọn chịu áp cao PN25, PN40) |
| Nhiệt độ vận hành tối đa | 400°C |
| Mật độ lưới lọc rác | 20 đến 400 mesh/cm² |
| Kiểu nắp đậy van | Nắp bắt bu-lông (Bolted Bonnet) |
| Môi trường ứng dụng | Hơi nóng, dầu truyền nhiệt, hệ thống thủy lực |
| Xuất xứ sản phẩm | Hàn Quốc, Đài Loan, Trung Quốc, Malaysia, Italy... |
Thiết bị có kết cấu cơ khí chịu lực cao, được hoàn thiện tỉ mỉ từ các vật liệu bền bỉ, cấu thành từ 4 bộ phận chính:
Thân van được đúc từ thép GS-C25, bề mặt bên ngoài thường được phủ lớp sơn chịu nhiệt chuyên dụng để chống oxy hóa môi trường. Hai đầu thiết bị là mặt bích đúc liền khối chịu được mô-men xoắn lớn khi siết bu-lông đường ống. Phần bầu lọc chữ Y phình to để chứa được lượng rác lớn mà không gây nghẽn dòng.
Nằm cố định bên trong bầu lọc, lưới lọc được làm bằng chất liệu inox 304 chịu được nhiệt độ cao và không bị mài mòn bởi tốc độ dòng chảy. Lưới bao gồm một khung xương bằng thép tấm đục lỗ chịu lực bên ngoài và một lớp lưới inox dệt mịn bên trong giúp lọc sạch các hạt cặn có kích thước nhỏ.
Nắp van làm từ thép đúc đồng chất với thân van, kết nối chặt chẽ thông qua hệ thống bu-lông cường độ cao. Trên nắp van được thiết kế một lỗ xả đáy (Drain plug), cho phép kỹ thuật viên có thể xả cặn nhanh hoặc gắn van xả đáy để vệ sinh lòng lưới lọc mà không cần tháo toàn bộ nắp.
Do van hoạt động ở môi trường nhiệt độ lên tới 400°C, các loại gioăng cao su thông thường sẽ bị nóng chảy hoàn toàn. Do đó, Y lọc thép GS-C25 sử dụng gioăng làm kín chuyên dụng bằng chất liệu graphit chịu nhiệt kết hợp lõi thép (Spiral wound gasket) hoặc PTFE chịu nhiệt cao, đảm bảo độ kín tuyệt đối không rò rỉ hơi.
Thiết bị vận hành dựa trên nguyên lý phân tách cơ học tự động theo hướng di chuyển của dòng áp lực:
Khi dòng lưu chất (hơi nóng hoặc dầu nhiệt) di chuyển từ hệ thống ống chính đi vào cửa vào của Y lọc, dòng lưu chất sẽ bị điều hướng đi vào bên trong lòng của lưới lọc trụ. Tại đây, do áp suất đẩy, các phân tử chất lỏng hoặc hơi sẽ xuyên qua các mắt lưới nhỏ của lưới inox 304, thoát ra ngoài bề mặt lưới và đi thẳng về cửa ra để tiếp tục hành trình tuần hoàn.
Trong khi đó, các hạt cặn, xỉ hàn, muội than carbon hóa có kích thước lớn hơn kích thước mắt lưới sẽ bị chặn đứng lại bên trong lòng lưới lọc. Dưới tác dụng của lực nén dòng chảy và trọng lực tự nhiên, các tạp chất này tập trung và lắng sâu xuống phần đáy của nắp van. Chu trình lọc này diễn ra hoàn toàn khép kín, liên tục và tự động hóa mà không làm tiêu tốn năng lượng vận hành hệ thống.
Nhờ đặc tính chịu nhiệt độ cực cao lên đến 400°C và chịu áp lực bền bỉ, sản phẩm là sự lựa chọn hàng đầu cho các môi trường công nghiệp nặng:
Hệ thống hơi nóng (Steam System): Ứng dụng phổ biến trong đường ống chính của các nhà máy nhiệt điện, lò hơi công nghiệp, nhà máy dệt nhuộm, giặt là, sản xuất giấy, nơi hơi nước bão hòa hoặc hơi quá nhiệt có áp suất lớn.
Hệ thống dầu truyền nhiệt (Thermal Oil): Các dây chuyền gia nhiệt bằng dầu nóng trong ngành sản xuất nhựa, asphalt (nhựa đường), chế biến gỗ, nơi dầu nền được đốt nóng liên tục từ 200°C đến hơn 300°C.
Ngành hóa chất và dầu khí: Truyền dẫn các dòng môi chất trung tính, sản phẩm dầu mỏ tinh chế ở điều kiện nhiệt độ và áp suất cao.
Để đảm bảo thiết bị hoạt động an toàn và đạt hiệu suất lọc tối đa, quy trình lắp đặt trên đường ống lớn DN200 cần tuân thủ nghiêm ngặt các bước sau:
1 Vệ sinh đường ống và kiểm tra hướng: Làm sạch toàn bộ lòng ống trước khi gắn van. Xác định chính xác hướng đi của dòng lưu chất, lắp đặt van sao cho mũi tên đúc nổi trên thân van hướng trùng khớp với hướng dòng chảy.
2 Định hướng bầu lọc rác: Trên các đường ống ngang, bầu chứa rác của Y lọc phải quay hướng thẳng đứng xuống đất để cặn bẩn tích tụ đúng vị trí. Đối với ống đứng, chỉ lắp đặt khi dòng lưu chất có hướng di chuyển từ trên xuống dưới.
3 Sử dụng gioăng chịu nhiệt: Bắt buộc sử dụng các dòng gioăng bích chịu nhiệt cao phù hợp (gioăng chì graphit lõi thép) đặt giữa bích van và bích ống, tuyệt đối không dùng gioăng cao su thông thường.
4 Siết bu-lông đối xứng: Xỏ bu-lông bích và tiến hành siết lực từ từ theo các cặp đối xứng hình ngôi sao. Việc siết đều lực giúp tránh hiện tượng ứng suất cục bộ làm vênh mặt bích, gây rò rỉ lưu chất khi hệ thống tăng áp.
Trong quá trình vận hành lâu dài ở môi trường khắc nghiệt, thiết bị có thể gặp một số hiện tượng lỗi và cần được xử lý kịp thời:
Sụt giảm áp suất đường ống, hơi nóng đi qua bị yếu:
Nguyên nhân: Lưới lọc bị muội than bám dày hoặc xỉ hàn lấp đầy lòng lưới sau thời gian dài sử dụng làm cản trở dòng chảy.
Cách khắc phục: Đóng van chặn cô lập đoạn ống, chờ hệ thống hạ nhiệt hoàn toàn. Tháo nút xả đáy để xả bớt áp lưu chất thừa, sau đó tháo nắp van, rút lưới lọc ra ngoài để vệ sinh sạch bằng hóa chất tẩy cặn hoặc vòi xịt áp lực cao.
Rò rỉ môi chất hơi nóng hoặc dầu nóng tại phần nắp van:
Nguyên nhân: Gioăng chịu nhiệt giữa thân và nắp bị rách, rơ bu-lông do đường ống bị rung giật mạnh trong quá trình vận hành.
Cách khắc phục: Siết chặt lại các bu-lông nắp van. Nếu hiện tượng rò rỉ vẫn tiếp diễn, phải tháo nắp và tiến hành thay thế vòng gioăng graphit chịu nhiệt mới.
Van Duy Thành là đơn vị uy tín hàng đầu tại Việt Nam, chuyên nhập khẩu và phân phối trực tiếp dòng sản phẩm Y lọc thép mặt bích PN16 GS-C25 PN16 DN200. Chúng tôi là đối tác cung ứng tin cậy cho các công trình lò hơi, hệ thống nhiệt công nghiệp trên toàn quốc với các cam kết:
Sản phẩm nhập khẩu chính hãng từ các thương hiệu lớn của Hàn Quốc, Đài Loan, Malaysia, Italy, Trung Quốc... đầy đủ chứng chỉ CO và CQ.
Chất lượng thép đúc cao cấp đạt tiêu chuẩn quốc tế, kiểm định áp lực nghiêm ngặt trước khi xuất kho.
Đội ngũ kỹ sư giàu kinh nghiệm, tư vấn giải pháp kỹ thuật tối ưu và chính xác nhất cho hệ thống của bạn.
Chính sách bảo hành chính hãng 12 tháng, hàng luôn sẵn kho số lượng lớn, hỗ trợ giao hàng nhanh chóng trên toàn quốc.
