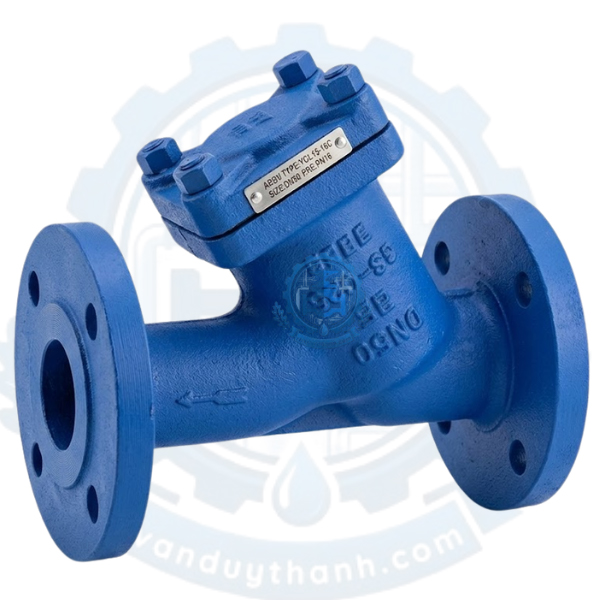

Y Lọc THép Mặt Bích PN16 GS-C25 PN16 DN50

1. Tính năng của Y Lọc THép Mặt Bích PN16 GS-C25 PN16 DN50

Y lọc thép mặt bích PN16 GS-C25 DN50 là thiết bị cơ khí thủy lực cao cấp được thiết kế để làm sạch lưu chất trên đường ống. Sản phẩm sở hữu các tính năng ưu việt nhờ đặc tính vật liệu và kết cấu cơ khí:

• Khả năng chịu nhiệt độ siêu cao lên đến 400°C: Khác với các dòng y lọc bằng gang thông thường, mác thép đúc GS-C25 (tiêu chuẩn DIN của Đức) cho phép thiết bị vận hành liên tục trong môi trường nhiệt độ cực cao mà không bị biến dạng cấu trúc tinh thể của kim loại.

• Chịu va đập và ứng suất cơ học tốt: Thân thép đúc có độ dẻo dai và độ bền kéo lớn hơn gang rất nhiều, giúp Y lọc không bị nứt vỡ trước hiện tượng giãn nở nhiệt đột ngột hoặc hiện tượng rung lắc, sốc áp trên đường ống.

• Lưới lọc Inox 304 hai lớp tinh xảo: Thiết kế lưới lọc bên trong gồm lớp lưới đục lỗ chịu lực bên ngoài và lớp lưới dệt mịn bên trong, giúp tối ưu hóa khả năng giữ lại tạp chất mà không làm cản trở quá nhiều đến lưu lượng dòng chảy.

2. Tác dụng của Y Lọc THép Mặt Bích PN16 GS-C25 PN16 DN50

Trong sơ đồ vận hành của các nhà máy công nghiệp nặng, Y lọc thép GS-C25 DN50 đóng vai trò như một "tấm khiên" bảo vệ hệ thống với các tác dụng cốt lõi:

• Tách lọc tạp chất rắn và rác cặn: Thiết bị có tác dụng loại bỏ hoàn toàn cát, mạt kim loại, xỉ hàn, hoặc các mảnh vỡ cơ khí vô tình lọt vào trong đường ống. Điều này giúp lưu chất đạt độ sạch cần thiết trước khi đi vào các quy trình tiếp theo.

• Bảo vệ các thiết bị đắt tiền phía sau: Lắp đặt Y lọc phía trước các dòng van giảm áp, van điều khiển điện/khí nén, đồng hồ đo lưu lượng, hoặc máy bơm áp lực cao giúp ngăn ngừa nguy cơ các thiết bị này bị kẹt, xước lòng hay hỏng hóc, từ đó giảm thiểu chi phí sửa chữa hệ thống.

• Tối ưu hóa thời gian vận hành liên tục: Nhờ có cổng xả cặn tiện lợi dưới nắp, Y lọc có tác dụng giúp kỹ thuật viên dễ dàng thu gom rác bẩn mà không cần phải dừng hoạt động của toàn bộ hệ thống quá lâu.

3. Thông số kỹ thuật của Y Lọc THép Mặt Bích PN16 GS-C25 PN16 DN50

Để phục vụ công tác thiết kế bản vẽ và nghiệm thu vật tư tại công trình, dưới đây là bảng thông số kỹ thuật chi tiết của sản phẩm:

4. Cấu tạo của Y Lọc THép Mặt Bích PN16 GS-C25 PN16 DN50

Sản phẩm được chế tạo đồng bộ với kết cấu cơ khí vững chắc, bao gồm 4 bộ phận chính:

• Thân van hình chữ Y: Được đúc từ thép GS-C25 chịu lực. Nhánh chữ Y hướng xuống một góc khoảng 45 độ là nơi chứa lưới lọc rác. Hai đầu kết nối là mặt bích đúc liền thân theo tiêu chuẩn PN16 giúp liên kết bu-lông chắc chắn với đường ống.

• Lưới lọc (Screen/Mesh): Được làm bằng inox 304 dạng hình trụ rỗng. Lưới lọc được đặt vừa khít vào lòng nhánh chữ Y để chặn toàn bộ dòng chất lỏng đi qua, bắt buộc rác bẩn phải giữ lại bên trong lòng lưới.

• Nắp van (Bonnet): Được làm cùng chất liệu thép đúc, cố định với thân van bằng các bu-lông chịu lực cường độ cao. Nắp van có thể tháo rời hoàn toàn khi cần rút lưới lọc ra để vệ sinh.

• Gioăng làm kín và nút xả: Đệm làm kín giữa nắp và thân thường sử dụng tấm graphite chịu nhiệt chịu áp tốt. Bên dưới nắp có thiết kế một nút bịt ren, có thể tháo rời để xả nhanh cặn bẩn nhỏ ra ngoài mà không cần mở nắp van.

5. Nguyên lý làm việc của Y Lọc THép Mặt Bích PN16 GS-C25 PN16 DN50

Y lọc vận hành theo nguyên lý lọc cơ học dòng chảy đi qua vật cản một cách hoàn toàn tự động:

• Quá trình lọc: Khi dòng lưu chất (nước, hơi, dầu) đi vào cửa vào của Y lọc, dòng chảy sẽ bị hướng đi xuống nhánh chữ Y – nơi có lưới lọc inox đang chờ sẵn. Lưu chất lỏng hoặc khí sẽ xuyên qua các lỗ nhỏ của lưới lọc để tiếp tục hành trình đi ra cửa xả của van.

• Quá trình giữ rác: Toàn bộ các tạp chất rắn, mạt rác có kích thước lớn hơn lỗ lưới lọc sẽ bị giữ lại hoàn toàn và rơi xuống phần đáy của nhánh chữ Y. Nhờ thiết kế góc nghiêng thông minh, lượng rác này tích tụ tại hốc chứa mà không làm tắc nghẽn hay thu hẹp tiết diện dòng chảy chính của hệ thống.

6. Môi trường ứng dụng của Y Lọc THép Mặt Bích PN16 GS-C25 PN16 DN50

Sự kết hợp giữa chất liệu thép đúc GS-C25 và tiêu chuẩn áp lực PN16 giúp thiết bị này trở thành linh kiện không thể thay thế trong các môi trường khắc nghiệt:

• Hệ thống hơi nóng bão hòa (Steam System): Ứng dụng phổ biến trong đường ống dẫn hơi của nồi hơi, lò sấy, nhà máy nhiệt điện, nơi nhiệt độ luôn duy trì ở mức cao và gang không đáp ứng được an toàn cơ học.

• Đường ống dầu truyền nhiệt (Thermal Oil): Dùng để lọc cặn trong các hệ thống gia nhiệt bằng dầu nóng tại các nhà máy dệt nhuộm, sản xuất bao bì, hóa chất.

• Hệ thống khí nén và gas áp lực cao: Lọc sạch bụi bẩn, tạp chất khô trong đường ống dẫn khí nén công nghiệp, trạm cấp gas trung tâm.

• Hệ thống nước nóng và chất lỏng áp lực cao: Lắp đặt tại các hệ thống tuần hoàn nước nóng, đường ống công nghệ ngành đóng tàu, luyện kim.

7. Hướng dẫn lắp đặt của Y Lọc THép Mặt Bích PN16 GS-C25 PN16 DN50

• Bước 1: Xác định hướng dòng chảy: Quan sát mũi tên hướng dòng được đúc nổi trên thân thép của Y lọc. Hướng mũi tên bắt buộc phải trùng với hướng di chuyển của lưu chất trong đường ống.

• Bước 2: Định hình vị trí nhánh chữ Y:

  • Khi lắp trên ống ngang (Horizontal): Phần bệ đỡ chữ Y chứa lưới lọc phải hướng xuống đất. Thiết kế này giúp trọng lực giữ rác nằm gọn trong hốc chứa, không bị trôi ngược lại ống khi dừng hệ thống.

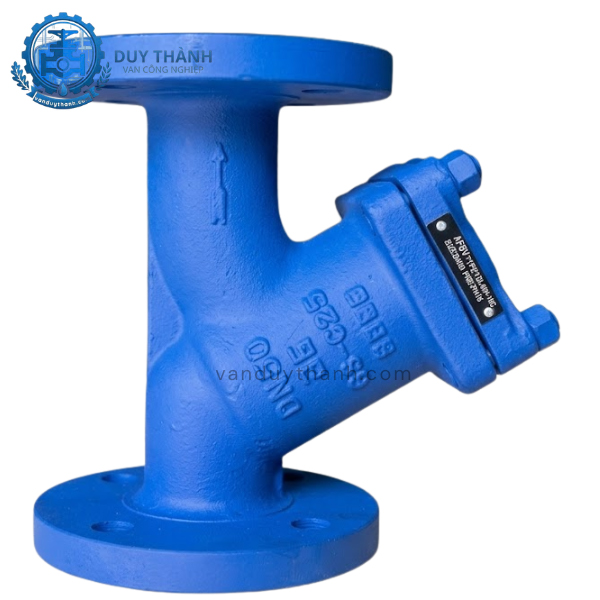

  • Khi lắp trên ống đứng (Vertical): Chỉ lắp khi dòng chảy có hướng đi từ trên xuống dưới, nhánh chữ Y phải hướng xuống theo chiều trọng lực. Tuyệt đối không lắp trên ống đứng có dòng chảy đi từ dưới lên.

• Bước 3: Cố định mặt bích: Đặt gioăng bích (đệm graphite hoặc cao su chịu nhiệt) vào giữa mặt bích của van và mặt bích ống. Tiến hành xỏ bu-lông và siết đối xứng, đều tay để tránh hiện tượng lệch tâm gây rò rỉ hoặc ứng suất cục bộ làm nứt tai bích.

8. Những lỗi thường gặp và cách khắc phục của Y Lọc THép Mặt Bích PN16 GS-C25 PN16 DN50

• Sụt giảm áp suất hệ thống đột ngột (Dòng chảy qua van bị yếu):

  • Nguyên nhân: Lưới lọc bên trong đã tích tụ quá nhiều rác bẩn, bùn đất hoặc xỉ hàn gây tắc nghẽn các lỗ thoát của lưới.

  • Cách khắc phục: Đóng van chặn phía trước, tháo các bu-lông nắp van, rút lưới lọc ra ngoài. Dùng vòi xịt áp lực cao hoặc bàn chải sắt vệ sinh sạch rác bám rồi lắp lại vị trí cũ.

• Rò rỉ lưu chất tại vị trí phần mặt bích nối với ống:

  • Nguyên nhân: Bu-lông mặt bích bị lỏng do hệ thống rung lắc hoặc gioăng đệm bích bị rách, rơ do nhiệt độ cao.

  • Cách khắc phục: Tiến hành siết chặt lại các bu-lông chéo nhau. Nếu vẫn rò rỉ, cần ngắt dòng chảy và thay thế gioăng bích chịu nhiệt mới.

• Rò rỉ lưu chất ở vị trí nắp van (Bonnet):

  • Nguyên nhân: Gioăng graphite làm kín giữa nắp và thân van bị biến dạng hoặc mủn sau thời gian dài sử dụng ở nhiệt độ 400°C.

  • Cách khắc phục: Tháo nắp van, vệ sinh bề mặt tiếp xúc và thay thế đệm kín graphite cốt thép mới chuẩn thông số kỹ thuật.

9. Van Duy Thành chuyên cung cấp Y Lọc THép Mặt Bích PN16 GS-C25 PN16 DN50

Nếu quý khách hàng đang tìm kiếm một địa chỉ cung cấp vật tư ngành van công nghiệp uy tín, Van Duy Thành là đơn vị hàng đầu chuyên nhập khẩu trực tiếp và phân phối dòng Y lọc thép mặt bích PN16 GS-C25 DN50 đạt tiêu chuẩn chất lượng châu Âu.

• Cam kết hàng chuẩn mác thép đúc GS-C25 (1.0619), chịu nhiệt 400°C chính xác theo thông số nhà sản xuất.

• Sản phẩm đầy đủ chứng chỉ nguồn gốc xuất xứ CO, chứng nhận chất lượng CQ rõ ràng, hỗ trợ tuyệt đối khâu nghiệm thu công trình.

• Giá thành cạnh tranh hàng đầu thị trường nhờ ưu thế nhập khẩu trực tiếp số lượng lớn, không qua đơn vị trung gian.

• Chính sách bảo hành một đổi một trong vòng 12 tháng nếu có lỗi từ nhà sản xuất, hỗ trợ giao hàng hỏa tốc toàn quốc.
