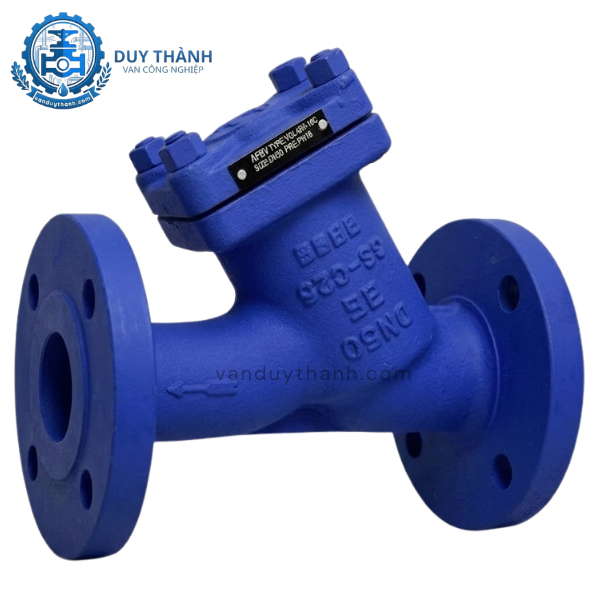

Y Lọc THép Mặt Bích PN16 GS-C25 PN16 DN40
Kích cỡ danh định: DN40 (phù hợp đường ống phi 49 mm).
Vật liệu thân van: Thép đúc cao cấp GS-C25 (WCB) chịu tải nhiệt và ứng suất cơ học tốt.
Chất liệu lưới lọc: Thép không gỉ Inox 304 tiêu chuẩn quốc tế, bền bỉ trước dòng chảy siết.
Tiêu chuẩn kết nối: Mặt bích tiêu chuẩn DIN / EN 1092-1 PN16 (tùy chọn bích PN25, PN40).
Ngưỡng nhiệt độ vận hành: Chịu nhiệt độ cực cao, tối đa lên tới 400°C.
Áp suất làm việc tối đa: 16 kg/cm² (1.6 Mpa).
Môi trường lưu chất tối ưu: Hơi nước nóng bão hòa, dầu truyền nhiệt công nghiệp.
Nguồn gốc xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, Malaysia, Italy.
Giấy tờ đi kèm: Chứng chỉ xuất xứ và chất lượng CO, CQ đầy đủ, bảo hành 12 tháng.
Y lọc thép mặt bích PN16 GS-C25 PN16 DN40 là dòng thiết bị cơ khí phụ trợ chuyên dụng, đóng vai trò bảo vệ cốt lõi trên các hệ thống đường ống truyền dẫn năng lượng nhiệt. Tính năng ưu việt nhất của dòng sản phẩm này chính là khả năng chịu bền nhiệt siêu việt lên đến 400°C. Được đúc từ vật liệu thép carbon mã GS-C25 (tiêu chuẩn châu Âu, tương đương với vật liệu mã ASTM A216 WCB toàn cầu), thiết bị đảm bảo không bị giòn hóa, nứt vỡ hay biến dạng cấu trúc phân tử khi phải tiếp xúc liên tục với các dòng môi chất siêu nhiệt.
Bên cạnh tính năng chịu nhiệt, Y lọc thép DN40 còn sở hữu khả năng chịu áp lực cơ học mạnh mẽ ở các mức áp suất PN16, PN25 hoặc thậm chí là PN40. Phần vỏ thép đúc có độ dày thành van vượt trội giúp hấp thụ tốt các xung lực chấn động và sự giãn nở nhiệt liên tục trên đường ống. Thiết kế nhánh chữ Y nghiêng một góc tiêu chuẩn đem lại tính năng thông dòng lưu chất tối ưu, giúp giữ lại tạp chất hiệu quả mà không gây cản trở tốc độ dòng chảy hay làm tiêu hao áp suất cục bộ của hệ thống.
Trong các hệ thống đường ống kích cỡ DN40 (đường kính ngoài tương đương phi 49mm), dòng lưu chất luân chuyển với vận tốc và áp suất tương đối lớn. Sự xuất hiện của các tạp chất cơ học như vảy rỉ sét bong tróc từ lòng ống thép, mạt xỉ hàn từ quá trình thi công, hay cặn carbon hóa từ dầu truyền nhiệt sẽ trở thành tác nhân phá hủy nguy hiểm. Thiết bị Y lọc thép GS-C25 mang lại những tác dụng thực tiễn to lớn:
Bảo vệ toàn diện thiết bị hạ nguồn: Giữ vai trò là tấm khiên ngăn chặn toàn bộ cặn bẩn thô lọt vào các thiết bị nhạy cảm phía sau như van cầu chữ ngã hơi nóng, van giảm áp, bẫy hơi (Steam trap), hoặc các dòng máy bơm dầu nóng công suất nhỏ.
Chống rò rỉ và kẹt hỏng van: Các hạt cặn cứng nếu lọt vào khe hở làm kín của van chặn hoặc van điều khiển tuyến tính sẽ làm xước bề mặt ty van, gây rò rỉ môi chất. Y lọc giúp loại bỏ hoàn toàn nguy cơ này từ sớm.
Tiết kiệm tối đa chi phí vận hành: Việc làm sạch lưu chất giúp hệ thống vận hành liên tục, giảm thiểu tần suất phải dừng máy đột xuất để sửa chữa sự cố tắc nghẽn, tối ưu hóa hiệu suất truyền nhiệt của lò hơi.
Để thuận tiện cho công tác tra cứu thông tin kỹ thuật trong khâu phê duyệt và thiết kế hệ thống, Van Duy Thành xin gửi tới bảng thông số tiêu chuẩn của sản phẩm:
| Đặc tính kỹ thuật | Chi tiết thông số sản phẩm |
| Kích thước danh định | DN40 (Phù hợp ống phi 49 mm - 1.1/2 Inch) |
| Vật liệu cấu tạo thân van | Thép carbon đúc chịu nhiệt mã GS-C25 (WCB) |
| Vật liệu lưới lọc bên trong | Thép không gỉ Inox 304 (SUS304) |
| Tiêu chuẩn mặt bích liên kết | Tiêu chuẩn DIN / EN 1092-1 |
| Áp suất làm việc định mức | PN16 (Hỗ trợ các tùy chọn áp cao PN25, PN40) |
| Ngưỡng nhiệt độ chịu tải | Tối đa lên tới 400°C |
| Mật độ mắt lưới lọc | 20 mesh/cm² đến 400 mesh/cm² |
| Kiểu kết nối nắp van | Nắp bắt bu-lông cường độ cao (Bolted Bonnet) |
| Lưu chất vận hành phù hợp | Hơi nước nóng bão hòa, hơi quá nhiệt, dầu nóng |
| Nguồn gốc xuất xứ | Hàn Quốc, Đài Loan, Trung Quốc, Malaysia... |

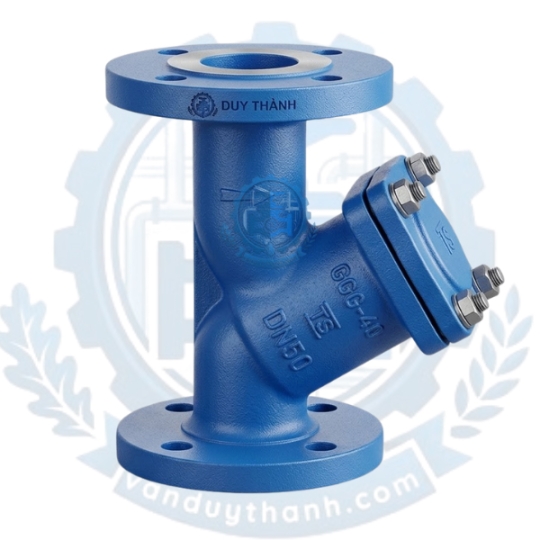

Sản phẩm được thiết kế với kết cấu cơ khí chịu lực cao, hoàn thiện đồng bộ từ các vật liệu bền bỉ bao gồm 4 bộ phận chính:
Thân van được đúc nguyên khối từ vật liệu thép GS-C25, bề ngoài phủ một lớp sơn chịu nhiệt chuyên dụng để bảo vệ bề mặt. Hai đầu thiết bị là hệ thống mặt bích liền khối chịu được mô-men xoắn lớn khi siết bu-lông đường ống. Phần bầu lọc chữ Y phình to để tăng diện tích bề mặt lọc rác.
Nằm cố định bên trong bầu lọc, lưới lọc được làm bằng chất liệu inox 304 chống chịu mài mòn tốt. Lưới có cấu tạo hai lớp bền bỉ: lớp ngoài là tấm inox đục lỗ tổ ong chịu lực ép từ dòng chảy, lớp bên trong là lưới inox dệt mịn giúp giữ lại các hạt cặn có kích thước nhỏ và muội than.
Nắp van làm bằng thép đúc đồng chất, kết nối chặt chẽ với thân van thông qua hệ thống bu-lông cường độ cao. Trên nắp van được thiết kế một lỗ xả đáy đi kèm nút xả cặn (Drain plug), giúp kỹ thuật viên có thể tháo xả nhanh cặn bẩn bám ở đáy lưới lọc mà không cần tháo toàn bộ nắp van.
Vì thiết bị hoạt động ở dải nhiệt độ lên đến 400°C, các dòng gioăng cao su thông thường sẽ bị phá hủy. Do đó, Y lọc thép GS-C25 sử dụng gioăng chì graphit chịu nhiệt có lõi thép đan xếp (Spiral wound gasket), đảm bảo độ khít tuyệt đối, chống rò rỉ hơi nước hoặc dầu nóng ra môi trường.
Cơ chế vận hành của Y lọc thép DN40 dựa hoàn toàn trên nguyên lý lọc cơ học ngăn chặn gián tiếp tự động theo áp lực dòng chảy:
Khi hệ thống lò hơi hoặc trạm bơm dầu hoạt động, lưu chất nhiệt độ cao được đẩy đi với áp lực lớn sẽ di chuyển vào cửa vào (Inlet) của Y lọc. Do kết cấu hình học bên trong van, toàn bộ dòng lưu chất buộc phải đi xuyên qua lòng của lưới lọc hình trụ đặt xiên. Các lỗ lưới cho phép phân tử hơi nóng hoặc dầu nóng đi qua dễ dàng, thoát ra ngoài bề mặt lưới để đi tiếp đến cửa ra (Outlet) vào trục ống chính.
Trong khi đó, tất cả các tạp chất rắn, xỉ hàn hay muội cặn có kích thước lớn hơn mắt lưới sẽ bị giữ lại bên trong lòng lưới lọc. Dưới tác dụng của lực nén dòng chảy và trọng lực tự nhiên, lượng rác này sẽ tự động lắng xuống và tích tụ lại ở phần đáy nắp van. Chu trình lọc này diễn ra khép kín, liên tục và tự động hóa, không cần tiêu tốn năng lượng vận hành hệ thống.
Nhờ sự kết hợp hoàn hảo giữa vật liệu thép đúc GS-C25 chịu nhiệt cực cao và kích cỡ đường ống vừa phải, thiết bị là sự lựa chọn tối ưu cho các môi trường kỹ thuật nặng:
Hệ thống hơi nóng (Steam Systems): Lắp đặt phổ biến tại các nhánh ống cấp hơi của nhà máy dệt nhuộm, giặt là công nghiệp, nhà máy sản xuất giấy, thực phẩm, nơi hơi nước bão hòa hoặc hơi quá nhiệt có áp suất và nhiệt độ lớn.
Hệ thống dầu truyền nhiệt (Thermal Oil): Các dây chuyền gia nhiệt, tuần hoàn dầu nóng trong các nhà máy sản xuất nhựa, asphalt (nhựa đường), chế biến gỗ cao cấp, nơi dầu nền được đốt nóng liên tục từ 200°C đến hơn 350°C.
Hệ thống công nghiệp dầu khí, hóa dầu: Truyền dẫn các dòng chất lỏng gốc dầu, dung môi công nghiệp ở điều kiện nhiệt độ cao khắt khe.
Việc lắp đặt thiết bị chịu áp lực và chịu nhiệt DN40 đòi hỏi độ chính xác cao về mặt kỹ thuật để bảo bảm an toàn vận hành:
1 Vệ sinh lòng ống và kiểm tra hướng: Trước khi đưa van vào vị trí, cần thổi sạch lòng ống để loại bỏ tạp chất thô phát sinh khi thi công. Quan sát kỹ hướng mũi tên đúc nổi trên thân Y lọc để lắp đúng hướng dòng chảy lưu chất.
2 Định hướng bầu chứa rác: Khi lắp đặt trên đường ống nằm ngang, bầu lọc chứa lưới lọc bắt buộc phải hướng xuống phía đất để cặn bẩn rơi vào đúng vị trí tích tụ. Đối với đường ống thẳng đứng, chỉ lắp đặt khi dòng lưu chất di chuyển theo hướng từ trên xuống dưới.
3 Sử dụng gioăng mặt bích phù hợp: Tuyệt đối không dùng gioăng cao su. Phải sử dụng gioăng chì chịu nhiệt cao (graphite gasket) chèn giữa mặt bích đường ống và mặt bích của van để làm kín mối nối bích.
4 Siết bu-lông đối xứng tiêu chuẩn: Xỏ hệ thống bu-lông bích và tiến hành siết lực từ từ theo các cặp đối xứng nhau hình ngôi sao. Việc siết đều tay giúp lực ép dàn đều, tránh hiện tượng lệch tâm gây vênh bích, nứt bích hoặc rò rỉ áp lực khi chạy thử nghiệm hệ thống.
Trong quá trình vận hành lâu dài ở môi trường nhiệt độ cao khắt khe, thiết bị có thể gặp một số lỗi cơ bản và cần được xử lý kịp thời:
Nguyên nhân: Do lượng rác, xỉ hàn hoặc muội than carbon hóa bám dày đặc che kín bề mặt lưới lọc rác, gây tắc nghẽn dòng chảy cục bộ.
Cách khắc phục: Đóng van chặn hai đầu để cô lập đoạn ống, chờ hệ thống hạ nhiệt hoàn toàn. Tháo nút xả đáy để xả bớt áp suất dư, sau đó tháo các bu-lông nắp van, rút lưới lọc ra ngoài để vệ sinh sạch bằng hóa chất tẩy cặn hoặc vòi xịt áp lực cao rồi lắp lại.
Nguyên nhân: Gioăng chịu nhiệt giữa thân và nắp bị rách, rơ bu-lông nắp do hệ thống đường ống bị rung giật mạnh trong quá trình vận hành lâu ngày.
Cách khắc phục: Kiểm tra siết đều lại các bu-lông nắp van. Nếu hiện tượng rò rỉ vẫn tiếp diễn, bắt buộc phải tháo nắp van và thay thế vòng gioăng chì graphit chịu nhiệt mới đúng kích cỡ tiêu chuẩn.
Van Duy Thành tự hào là thương hiệu uy tín lâu năm, chuyên nhập khẩu trực tiếp và phân phối dòng sản phẩm Y Lọc Thép Mặt Bích PN16 GS-C25 PN16 DN40 tại thị trường Việt Nam. Chúng tôi luôn là đối tác cung ứng tin cậy của các nhà thầu cơ điện, hệ thống lò hơi, trạm nhiệt trên toàn quốc nhờ vào các cam kết:
Sản phẩm chính hãng 100% nhập khẩu từ các thương hiệu danh tiếng (Hàn Quốc, Đài Loan, Malaysia, Trung Quốc, Italy...).
Đầy đủ giấy tờ chứng chỉ nguồn gốc xuất xứ (CO) và chứng chỉ chất lượng (CQ) nghiêm ngặt từ nhà sản xuất.
Chính sách bảo hành dài hạn lên đến 12 tháng, lỗi đổi mới nhanh chóng.
Hàng luôn sẵn kho, hỗ trợ giao hàng nhanh trên toàn quốc với mức giá thành cạnh tranh nhất thị trường.
