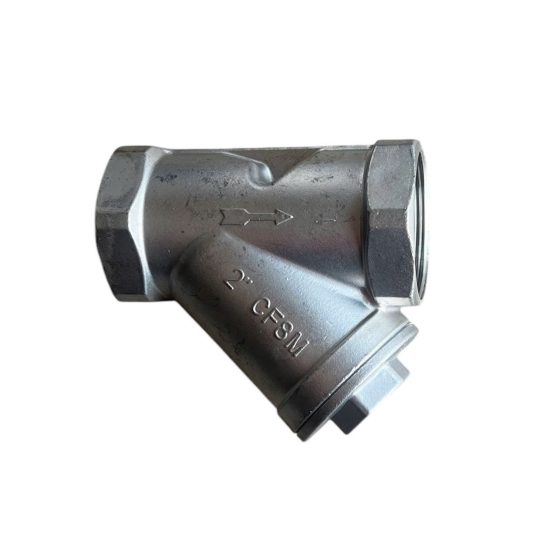

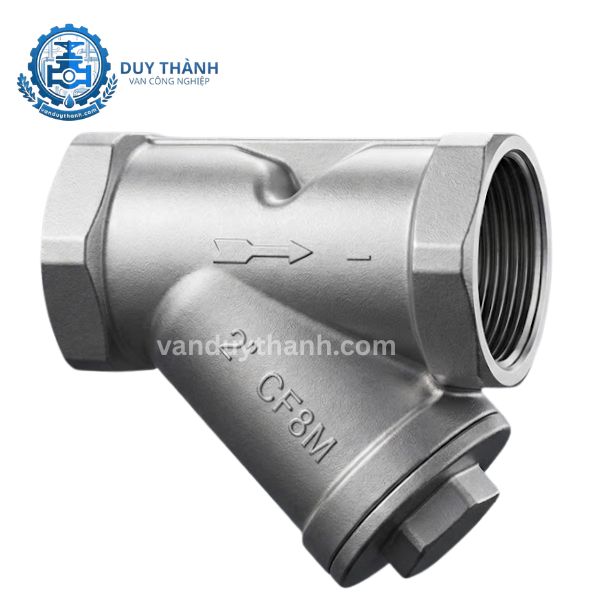

Van Y Lọc Rác Inox 304 Nối Ren Afbv
Thông Số Kỹ Thuật Chính Của Van Y Lọc Rác Inox Nối Ren
Sản phẩm: Van Y lọc rác inox nối ren (Threaded Stainless Steel Y-Strainer)
Thương hiệu: AFBV
Kích cỡ: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 (tương đương từ 1/2" đến 4")
Chất liệu thân van: Thép không gỉ Inox 304 (CF8 / SUS304)
Chất liệu lưới lọc: Inox 304 bền bỉ, chống rỉ sét
Kiểu kết nối: Nối ren trong tiêu chuẩn NPT hoặc BSPT
Áp lực làm việc: PN16 / 16 bar (tương đương 16 kgf/cm²)
Nhiệt độ làm việc: Tối đa 180°C
Gioăng làm kín nắp: PTFE (Teflon) chịu nhiệt và kháng hóa chất
Môi trường sử dụng: Nước sạch, nước thải, hóa chất nhẹ, xăng dầu, gas, hơi nóng
Van Y lọc rác inox 304 nối ren AFBV là một thiết bị phụ trợ không thể thiếu trên các hệ thống đường ống kích thước vừa và nhỏ, sở hữu nhiều tính năng nổi bật:
Khả năng làm sạch và bảo vệ dòng chảy: Thiết kế cấu trúc nhánh chữ Y thông minh giúp thu gom toàn bộ các loại cặn bẩn, xỉ hàn, rác thô lẫn trong chất lỏng hoặc chất khí mà không gây cản trở lớn đến áp suất vận hành.
Chống chịu ăn mòn vượt trội: Nhờ vật liệu inox 304 cao cấp, sản phẩm có khả năng kháng lại sự oxy hóa từ môi trường, không bị hoen gỉ khi tiếp xúc với nước sinh hoạt, nước thải hay các loại hóa chất có tính ăn mòn nhẹ.
Kết nối ren nhỏ gọn, tiện lợi: Kiểu nối ren tiêu chuẩn giúp việc lắp đặt trở nên vô cùng nhanh chóng, tiết kiệm không gian và giảm thiểu tối đa khối lượng tổng thể của hệ thống ống.
Chịu nhiệt và chịu áp tốt: Van vận hành an toàn ở mức áp lực tối đa 16 bar và chịu được nhiệt độ cao lên đến 180°C mà không bị biến dạng cơ tính.
Trong quá trình thi công và vận hành đường ống, các mảng bám, xỉ hàn hoặc tạp chất rất dễ xuất hiện và di chuyển tự do. Van Y lọc rác AFBV nối ren đóng vai trò cực kỳ quan trọng giúp:
Ngăn ngừa hư hỏng cho thiết bị hạ nguồn: Giữ lại các dị vật trước khi chúng kịp đi vào các thiết bị nhạy cảm như van một chiều, van giảm áp, van điện từ, máy bơm hoặc đồng hồ đo nước. Việc này giúp ngăn chặn tình trạng kẹt cánh bơm, trầy xước đĩa van gây rò rỉ.
Duy trì độ sạch của môi chất: Giúp chất lỏng hoặc chất khí sau khi đi qua van đạt được độ sạch cần thiết, bảo đảm chất lượng cho toàn bộ dây chuyền sản xuất phía sau.
Tiết kiệm chi phí vận hành: Hạn chế tối đa các sự cố tắc nghẽn đường ống, giảm tần suất phải dừng hệ thống để sửa chữa và nâng cao tuổi thọ cho các thiết bị đắt tiền.
| Thông số kỹ thuật | Chi tiết |
| Thương hiệu | AFBV |
| Kích thước dòng van | DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 |
| Chất liệu thân van | Inox 304 (SUS304 / CF8) |
| Chất liệu lưới lọc | Thép không gỉ Inox 304 |
| Kiểu kết nối | Nối ren trong (Threaded) tiêu chuẩn BSPT / NPT |
| Áp lực làm việc (PN) | 16 kgf/cm² (1.6 MPa) |
| Nhiệt độ hoạt động | Tối đa 180°C |
| Vật liệu gioăng làm kín | PTFE (Teflon) |
| Môi trường áp dụng | Nước, nước thải, hóa chất nhẹ, xăng dầu, gas, hơi nóng |
| Tình trạng hàng hóa | Mới 100%, đầy đủ chứng chỉ chất lượng |
Sản phẩm được thiết kế tối giản nhưng đạt độ chính xác cơ khí cao, bao gồm các thành phần chính sau:
Thân van (Body): Được đúc bằng inox 304 dày dặn, có hình dáng chữ Y. Hai đầu thân van được gia công ren trong sắc nét để vặn trực tiếp vào đường ống ống ren ngoài.
Lưới lọc rác (Filter Mesh): Nằm gọn trong nhánh chéo của chữ Y, làm bằng inox 304 đục lỗ nhỏ. Đây là linh kiện trực tiếp thực hiện nhiệm vụ phân tách rác ra khỏi dòng lưu chất.
Nắp van (Bonnet): Được thiết kế dạng nút ren vặn lục giác bằng inox 304, dùng để cố định lưới lọc bên trong thân van và có thể tháo rời hoàn toàn khi cần vệ sinh.
Gioăng nắp van (Gasket): Sử dụng vòng đệm PTFE đặt tại vị trí ren vặn của nắp, đảm bảo độ kín tuyệt đối, không cho lưu chất rò rỉ ra bên ngoài ngay cả khi hệ thống chạy ở áp lực cao.
Nguyên lý vận hành của van Y lọc rác nối ren AFBV hoàn toàn dựa trên cơ chế sàng lọc cơ học tự động:
Khi dòng lưu chất di chuyển vào cửa vào (Inlet) của van, hướng đi của dòng chảy sẽ ép toàn bộ lượng chất lỏng/khí đi qua lòng của lưới lọc inox.
Do mắt lưới lọc có kích thước nhỏ, tất cả các tạp chất rắn, rác thải, cặn bẩn sẽ bị giữ lại bên trong lòng lưới và rơi xuống tích tụ tại phần đáy của nhánh chữ Y dưới tác động của trọng lực.
Phần lưu chất sạch không còn tạp chất sẽ xuyên qua các khe lưới, tiếp tục hành trình đi ra cửa xả (Outlet) và đi vào hệ thống. Quá trình này diễn ra liên tục, tự nhiên và không tiêu tốn bất kỳ nguồn năng lượng nào.
Nhờ ưu điểm nhỏ gọn, tháo lắp linh hoạt và chất liệu inox 304 cao cấp, van Y lọc nối ren AFBV được ứng dụng rộng rãi trong nhiều lĩnh vực:
Hệ thống cấp nước và xử lý nước: Hệ thống lọc nước sinh hoạt tòa nhà, khu dân cư, đường ống cấp nước sạch xưởng sản xuất, trạm xử lý nước thải quy mô vừa và nhỏ.
Ngành hóa chất và dược phẩm: Đường ống dẫn các dung dịch có tính ăn mòn, axit nhẹ, kiềm, chất tẩy rửa hoặc nước cất trong các phòng thí nghiệm và nhà máy sản xuất thuốc.
Hệ thống hơi nóng và khí nén: Lắp đặt phía trước các bẫy hơi, van giảm áp trong hệ thống lò hơi (Boiler), hệ thống sấy, hoặc các đường ống dẫn khí nén áp lực của nhà máy.
Ngành thực phẩm và đồ uống: Ứng dụng trong các hệ thống truyền dẫn rượu, bia, nước ngọt, sữa nhờ đặc tính an toàn vệ sinh, không gây nhiễm độc nguồn lưu chất của vật liệu inox.
Lắp đặt Y lọc đúng kỹ thuật giúp thiết bị phát huy tối đa công năng và thuận tiện cho việc bảo dưỡng định kỳ:
Kiểm tra hướng dòng chảy: Quan sát mũi tên được đúc nổi trên thân van Y lọc. Hướng mũi tên bắt buộc phải trùng với hướng đi của lưu chất trong ống.
Góc lắp đặt: * Đối với ống nằm ngang, nhánh chữ Y chứa lưới lọc phải chúc xuống phía dưới mặt đất để rác lắng đọng đúng vị trí đáy lưới.
Đối với ống đứng, chỉ lắp khi dòng lưu chất có xu hướng đi từ trên xuống dưới.
Kỹ thuật nối ren: Sử dụng băng keo non (băng tan) quấn đều quanh ren ngoài của đường ống trước khi vặn vào van để tăng độ kín khít. Dùng mỏ lết siết vừa đủ lực, tránh siết quá mạnh làm nứt cổ ren của van.
Vị trí lắp đặt: Luôn lắp Y lọc ở phía trước (thượng nguồn) của các thiết bị cần bảo vệ như máy bơm, van điều khiển hay đồng hồ đo lưu lượng.
Nguyên nhân: Lưới lọc bên trong sau thời gian dài vận hành đã bám đầy rác và cặn bẩn, làm bít kín các lỗ thoát nước.
Cách khắc phục: Khóa van chặn trước và sau Y lọc để ngắt dòng. Dùng mỏ lết vặn mở nắp van (Bonnet), rút lưới lọc ra ngoài và dùng bàn chải hoặc vòi nước áp lực để vệ sinh sạch sẽ, sau đó lắp lại.
Nguyên nhân: Nắp van bị nới lỏng do hệ thống rung lắc, hoặc gioăng làm kín PTFE bên trong nắp bị mòn, rách, lệch vị trí trong quá trình tháo lắp trước đó.
Cách khắc phục: Siết chặt lại nắp van. Nếu vẫn rò rỉ, tháo nắp ra để kiểm tra và thay thế vòng đệm PTFE mới.
Nguyên nhân: Do quấn băng keo non quá mỏng hoặc các mối ren bị rơ, hở sau thời gian dài sử dụng.
Cách khắc phục: Tháo van ra khỏi đường ống, vệ sinh sạch các đường ren, quấn lại một lượng băng keo non mới dày dặn hơn và tiến hành lắp đặt lại.
Công ty Van Duy Thành là đơn vị uy tín hàng đầu tại Việt Nam chuyên nhập khẩu trực tiếp và phân phối dòng sản phẩm Van Y lọc rác inox 304 nối ren AFBV chính hãng từ size DN15 đến DN100.
Đến với Van Duy Thành, quý khách hàng hoàn toàn yên tâm bởi:
Cam kết sản phẩm chính hãng AFBV 100%, chất lượng inox 304 chuẩn thông số, đầy đủ giấy tờ CO, CQ.
Hàng luôn sẵn kho số lượng cực lớn, phục vụ nhanh chóng từ các nhu cầu dân dụng đến công trình công nghiệp.
Giá thành cạnh tranh nhất thị trường, chính sách chiết khấu giá sỉ hấp dẫn cho nhà thầu, đại lý.
Chế độ bảo hành chu đáo 12 tháng, giao hàng tận nơi trên toàn quốc với tiến độ tối ưu.
