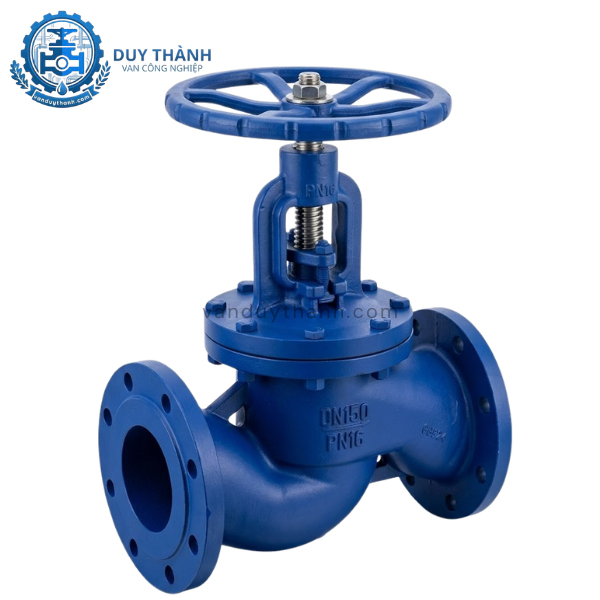

Van Cầu Hơi Gang Mặt Bích Jev-g10

1. Tính năng của Van Cầu Hơi Gang Mặt Bích Jev-g10

Van cầu hơi gang mặt bích JEV-G10 được đánh giá là một trong những dòng van chủ đạo trong ngành nhiệt năng nhờ sở hữu những đặc tính kỹ thuật vượt trội:

• Khả năng điều tiết lưu lượng xuất sắc: Không giống như van bi hay van cổng vốn mạnh về đóng/ngắt, cấu tạo đĩa van của JEV-G10 cho phép người vận hành điều chỉnh lưu lượng dòng chảy từ mức nhỏ nhất đến mức tối đa một cách mịn màng và chính xác.

• Độ kín khít cao: Sự tiếp xúc giữa đĩa van và vòng đệm (seat) được thiết kế theo dạng nón hoặc phẳng, giúp triệt tiêu hoàn toàn hiện tượng rò rỉ lưu chất, đặc biệt quan trọng trong các hệ thống hơi bão hòa.

• Độ bền cơ học cao: Thân van bằng gang đúc giúp sản phẩm chịu được các va đập vật lý và sự rung lắc thường xuyên trên các đường ống công nghiệp mà không gây nứt vỡ.

• Chống mài mòn và ăn mòn: Các bộ phận tiếp xúc trực tiếp với lưu chất như trục van và đĩa van thường được làm từ hợp kim chống gỉ, giúp kéo dài tuổi thọ thiết bị trong môi trường hơi nóng ẩm.

2. Tác dụng của Van Cầu Hơi Gang Mặt Bích Jev-g10

Trong một hệ thống đường ống phức tạp, van cầu hơi JEV-G10 đóng vai trò là "người điều phối" quan trọng với các tác dụng cụ thể:

• Kiểm soát áp suất hệ thống: Bằng cách điều chỉnh vị trí của đĩa van, thiết bị giúp duy trì áp suất ổn định ở đầu ra, bảo vệ các thiết bị máy móc hạ nguồn khỏi tình trạng quá áp.

• Ngắt dòng chảy an toàn: Khi cần bảo trì hoặc xử lý sự cố, van cầu hơi đảm bảo ngắt hoàn toàn dòng lưu chất, tạo môi trường làm việc an toàn cho kỹ thuật viên.

• Tiết kiệm năng lượng: Việc đóng kín tuyệt đối giúp ngăn chặn tình trạng thất thoát hơi nóng, từ đó giảm chi phí nhiên liệu cho lò hơi và tăng hiệu suất nhiệt của toàn nhà máy.

• Giảm thiểu hiện tượng búa nước: Với thiết kế dòng chảy đi qua thân van hình chữ ngã, áp lực dòng chảy được giảm tốc một cách có kiểm soát, hạn chế tối đa các xung lực gây hại cho đường ống.

3. Thông số kỹ thuật của Van Cầu Hơi Gang Mặt Bích Jev-g10

Dưới đây là bảng thông số kỹ thuật chi tiết của dòng van JEV-G10 do Van Duy Thành cung cấp, giúp quý khách hàng dễ dàng đối chiếu với nhu cầu hệ thống:

4. Cấu tạo của Van Cầu Hơi Gang Mặt Bích Jev-g10

Cấu tạo của JEV-G10 là sự phối hợp chặt chẽ giữa các bộ phận chuyển động và các bộ phận tĩnh để đảm bảo hiệu suất làm việc cao nhất:

4.1. Thân van (Body)

Được thiết kế theo dạng hình chữ ngã hoặc hình cầu rỗng. Đây là phần chịu lực chính và chứa đựng dòng lưu chất đi qua. Thân van được đúc dày dặn với các gân tăng cứng để chịu được áp suất cao của hơi nóng.

4.2. Nắp van (Bonnet)

Phần phía trên kết nối với thân van bằng bu lông chắc chắn. Nắp van có tác dụng giữ trục van và tạo không gian cho bộ phận làm kín (Packing).

4.3. Đĩa van (Disc)

Là bộ phận trực tiếp thực hiện chức năng đóng hoặc mở. Đĩa van thường có dạng nút chai hoặc dạng hình nón để tăng độ chính xác khi điều tiết. Khi van đóng, đĩa van sẽ ép chặt vào ghế van để ngăn lưu chất.

4.4. Trục van (Stem)

Kết nối tay quay với đĩa van. Trục được gia công ren mịn giúp việc đóng mở trở nên nhẹ nhàng và ổn định.

4.5. Gioăng làm kín (Gasket & Packing)

Sử dụng vật liệu chịu nhiệt như Graphite hoặc PTFE, giúp ngăn chặn lưu chất rò rỉ dọc theo trục van ra môi trường bên ngoài.

5. Nguyên lý làm việc của Van Cầu Hơi Gang Mặt Bích Jev-g10

Van cầu hơi hoạt động dựa trên chuyển động tịnh tiến lên xuống của đĩa van:

• Khi mở van: Người vận hành xoay vô lăng theo chiều ngược kim đồng hồ. Trục van sẽ quay theo ren và kéo đĩa van đi lên, tách rời khỏi ghế van. Lưu chất lúc này sẽ đi qua khoảng trống giữa đĩa và ghế van để tiếp tục hành trình trong đường ống.

• Khi điều tiết: Bằng cách dừng tay quay ở các vị trí khác nhau, khoảng cách giữa đĩa van và ghế van thay đổi, từ đó điều chỉnh được lưu lượng dòng chảy theo ý muốn.

• Khi đóng van: Xoay vô lăng theo chiều kim đồng hồ, trục van sẽ đẩy đĩa van đi xuống. Khi đĩa van ép sát hoàn toàn vào ghế van, dòng chảy sẽ bị ngắt bỏ hoàn toàn.

6. Môi trường ứng dụng của Van Cầu Hơi Gang Mặt Bích Jev-g10

Sản phẩm là lựa chọn ưu tiên cho các hệ thống yêu cầu sự bền bỉ và tính an toàn cao:

• Hệ thống lò hơi (Boiler): Đây là môi trường ứng dụng chính, nơi van cầu hơi điều phối lượng hơi nóng cung cấp cho các dây chuyền sản xuất.

• Ngành dệt nhuộm và may mặc: Sử dụng hơi nóng để sấy khô, nhuộm vải và là ủi sản phẩm.

• Nhà máy thực phẩm và đồ uống: Ứng dụng trong các quy trình tiệt trùng, thanh trùng yêu cầu nhiệt độ cao và ổn định.

• Hệ thống HVAC: Sử dụng trong các hệ thống sưởi trung tâm của các tòa nhà lớn hoặc bệnh viện.

• Ngành hóa chất: Vận chuyển các chất lỏng nóng hoặc dầu truyền nhiệt trong các quy trình phản ứng hóa học.

7. Hướng dẫn lắp đặt Van Cầu Hơi Gang Mặt Bích Jev-g10

Để van đạt hiệu suất tối đa và tránh hỏng hóc sớm, quy trình lắp đặt cần tuân thủ các bước sau:

1. Kiểm tra hướng dòng chảy: Trên thân van luôn có mũi tên chỉ hướng. Cần lắp đặt sao cho hướng lưu chất đi đúng theo chiều mũi tên (thường là từ dưới đĩa van đi lên).

2. Vệ sinh đường ống: Loại bỏ bụi bẩn, xỉ hàn bên trong ống để tránh làm trầy xước đĩa van và ghế van.

3. Lắp đặt gioăng đệm: Sử dụng gioăng đệm (Gasket) phù hợp với nhiệt độ hơi nóng đặt giữa mặt bích van và mặt bích ống.

4. Siết bu lông: Siết các đai ốc theo thứ tự đối xứng để lực ép lên mặt bích đồng đều, tránh gây vênh hoặc nứt vỡ mặt bích gang.

5. Vị trí lắp đặt: Nên lắp van ở vị trí tay quay hướng lên trên để thuận tiện cho việc thao tác và bảo trì bộ phận làm kín định kỳ.

8. Van Duy Thành chuyên cung cấp Van Cầu Hơi Gang Mặt Bích Jev-g10

Tại thị trường Việt Nam, Van Duy Thành là thương hiệu uy tín, chuyên cung cấp các giải pháp vật tư đường ống chất lượng cao. Khi lựa chọn Van Cầu JEV-G10 tại hệ thống của chúng tôi, quý khách hàng sẽ nhận được:

• Sản phẩm chính hãng: Cam kết nguồn gốc xuất xứ rõ ràng, đáp ứng đầy đủ các tiêu chuẩn kỹ thuật khắt khe nhất của ngành công nghiệp hơi nóng.

• Kho hàng đa dạng: Chúng tôi luôn sẵn kho đầy đủ các kích cỡ từ DN15 đến DN350, đáp ứng kịp thời tiến độ thi công của các dự án lớn.

• Giá cả cạnh tranh: Nhờ mối quan hệ trực tiếp với các nhà sản xuất hàng đầu, Van Duy Thành mang đến mức giá tối ưu nhất cho khách hàng và đại lý.

• Dịch vụ hỗ trợ chuyên nghiệp: Đội ngũ kỹ thuật viên giàu kinh nghiệm sẵn sàng tư vấn giải pháp, lựa chọn sản phẩm phù hợp nhất với thông số hệ thống của bạn.

• Chế độ hậu mãi chu đáo: Bảo hành 12 tháng lỗi 1 đổi 1, hỗ trợ giao hàng toàn quốc nhanh chóng và an toàn.

- Van Duy Thành không chỉ bán sản phẩm, chúng tôi mang đến sự an tâm và hiệu quả lâu dài cho hệ thống của bạn. Liên hệ ngay để được hỗ trợ báo giá và tư vấn kỹ thuật chuyên sâu.
