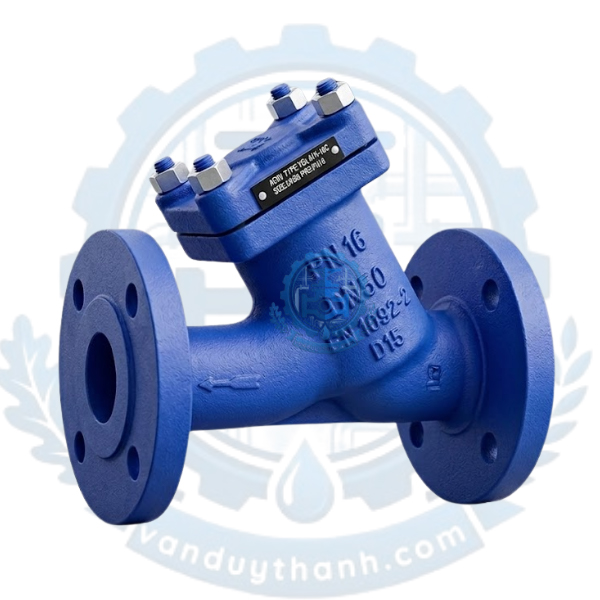

Y Lọc THép Mặt Bích PN16 GS-C25 | DN15-DN350

Trong các hệ thống đường ống công nghiệp hiện đại, việc bảo vệ các thiết bị đắt tiền như van điều khiển, đồng hồ đo lưu lượng, máy bơm khỏi sự cố kẹt rác là vô cùng quan trọng. Y lọc thép mặt bích PN16 GS-C25 chính là một dòng tối ưu được Van Duy Thành nhập khẩu và phân phối chính hãng.

Sản phẩm được chế tạo từ dòng thép đúc GS-C25 cao cấp theo tiêu chuẩn khắt khe của châu Âu, mang lại khả năng chịu nhiệt độ và áp suất vượt trội so với các dòng van gang thông thường. Với dải kích cỡ cực rộng từ DN15 đến DN350, thiết bị đáp ứng hoàn hảo cho cả hệ thống dân dụng lẫn các nhà máy công nghiệp nặng quy mô lớn.

1. Tính năng của Y lọc thép mặt bích PN16 GS-C25

Được đánh giá là dòng lọc chữ Y phân khúc cao cấp, sản phẩm sở hữu những tính năng cơ học và hóa học ưu việt:

• Chịu áp và sốc nhiệt đỉnh cao: Chất liệu thép đúc GS-C25 cho phép thiết bị vận hành liên tục trong môi trường có áp suất PN16 và nhiệt độ lên tới 400°C mà không bị biến dạng hay nứt vỡ.

• Khả năng lọc sạch tạp chất tối đa: Thiết kế lưới lọc nghiêng một góc 45 độ giúp tối ưu hóa diện tích bề mặt lọc, giảm thiểu hiện tượng sụt áp (pressure drop) lưu chất trong hệ thống.

• Độ bền cơ học vượt trội: Thân van dày dặn, chịu được các tác động ngoại lực, va đập mạnh và hiện tượng búa nước tốt hơn hẳn vật liệu gang xám hay gang cầu.

2. Tác dụng của Y lọc thép mặt bích PN16 GS-C25

Dòng sản phẩm này đóng vai trò không thể thay thế với các tác dụng cốt lõi sau:

• Bảo vệ hệ thống hạ nguồn: Loại bỏ hoàn toàn cát, sỏi, xỉ hàn, rác thải bám trong đường ống, ngăn ngừa tình trạng trầy xước cánh bơm hoặc kẹt ty van.

• Giảm thiểu chi phí bảo trì: Khi có Y lọc thép GS-C25, rác thải được giữ lại một nơi tập trung. Kỹ thuật viên chỉ cần vệ sinh lưới lọc định kỳ thay vì phải rã toàn bộ hệ thống để sửa chữa thiết bị hư hỏng.

• Tối ưu hóa độ tinh khiết của lưu chất: Đảm bảo dòng chảy đi qua đạt độ sạch tiêu chuẩn, phục vụ tốt cho các ứng dụng đòi hỏi khắt khe như hệ thống hơi nóng công nghệ cao hay truyền dẫn dầu nóng.

3. Cấu tạo chi tiết của Y lọc thép mặt bích PN16 GS-C25

Thiết bị được thiết kế tối giản nhưng đạt độ chuẩn xác cơ khí cực cao, bao gồm 4 bộ phận chính:

                  ┌──────────────────────────────┐
                  │          Thân van            │
                  │   (Thép đúc GS-C25 / WCB)    │
                  └──────────────┬───────────────┘
                                 │
                  ┌──────────────┴───────────────┐
                  │    Lưới lọc (Mesh/Screen)    │
                  │     (Inox SUS304 / SUS316)   │
                  └──────────────┬───────────────┘
                                 │
                  ┌──────────────┴───────────────┐
                  │     Nắp van (Y-Strainer)     │
                  │  (Cùng chất liệu Thép đúc)   │
                  └──────────────┬───────────────┘
                                 │
                  ┌──────────────┴───────────────┐
                  │    Gioăng làm kín & Nút xả   │
                  │     (PTFE/Graphite & Thép)   │
                  └──────────────────────────────┘

• Thân van (Body): Làm bằng thép đúc GS-C25 (tương đương mã WCB của Mỹ). Hai đầu đúc liền mặt bích tiêu chuẩn PN16 giúp kết nối chắc chắn, chống rò rỉ.

• Lưới lọc (Mesh/Screen): Bộ phận cốt lõi nằm bên trong, chế tạo từ inox SUS304 hoặc SUS316. Lưới gồm lớp đục lỗ chịu lực bên ngoài và lớp lưới dệt mịn bên trong để giữ lại các hạt bụi siêu nhỏ.

• Nắp van (Bonnet): Được liên kết với thân van bằng các bu-lông thép cường độ cao. Nắp van có thể tháo rời dễ dàng để rút lưới lọc ra vệ sinh.

• Gioăng làm kín (Gasket): Sử dụng vật liệu PTFE hoặc Graphite chịu nhiệt, đảm bảo độ kín khít tuyệt đối giữa thân và nắp khi chịu áp lực cao.

• Nút xả cặn (Drain Plug): Nằm dưới đáy nắp van, giúp xả bớt lưu chất và cặn bẩn nhỏ ra ngoài trước khi tháo nắp bảo trì.

4. Thông số kỹ thuật chi tiết của Y lọc thép mặt bích PN16 GS-C25

(Lưu ý: Bảng trên hiển thị các kích thước cơ bản đại diện, Van Duy Thành luôn có sẵn đầy đủ các size trung gian từ DN15-DN350).

5. Nguyên lý làm việc của Y lọc thép mặt bích PN16 GS-C25

Y lọc vận hành dựa trên nguyên lý cơ học hoàn toàn tự động nhờ vào áp lực của dòng chảy:

1. Khi lưu chất đi vào cửa vào (Inlet) của van, dòng chảy sẽ bị định hướng đi qua phần nhánh chữ Y – nơi đặt sẵn lưới lọc inox.

2. Các hạt bụi bẩn, tạp chất thô, xỉ kim loại có kích thước lớn hơn lỗ lưới lọc sẽ bị giữ lại bên trong lòng lưới.

3. Dòng lưu chất sạch tiếp tục đi xuyên qua các mắt lưới và thoát ra ngoài qua cửa ra (Outlet) của van để đi vào hệ thống phía sau.

4. Tạp chất tích tụ lâu ngày sẽ nằm gọn trong lưới lọc, không làm tắc nghẽn hay cản trở dòng chảy chính cho đến khi đạt ngưỡng cần vệ sinh.

6. Môi trường ứng dụng thực tế của Y lọc thép mặt bích PN16 GS-C25

Nhờ đặc tính bền bỉ của chất liệu thép GS-C25, sản phẩm là ưu tiên hàng đầu trong các môi trường khắc nghiệt mà van gang không thể đáp ứng:

• Hệ thống hơi nóng (Steam): Nhà máy dệt nhuộm, thực phẩm, lò hơi công nghiệp nơi nhiệt độ thường xuyên duy trì từ 200°C đến hơn 350°C.

• Ngành dầu khí, lọc hóa dầu: Truyền dẫn dầu thô, dầu truyền nhiệt có độ nhớt và nhiệt độ cao.

• Hệ thống cấp thoát nước áp lực lớn: Các trạm bơm cao áp, hệ thống phòng cháy chữa cháy (PCCC) của các tòa nhà cao tầng yêu cầu tiêu chuẩn áp lực khắt khe.

• Nhà máy hóa chất: Ứng dụng trong các dây chuyền xử lý chất lỏng, hóa chất nhẹ nhờ lưới lọc inox SUS316 chống ăn mòn tối ưu.

7. Phân loại và chọn Y lọc thép mặt bích đúng mục đích sử dụng

Để tối ưu chi phí và đảm bảo an toàn cho hệ thống, quý khách cần lưu ý các tiêu chí phân loại và lựa chọn sau:

• Chọn theo kích cỡ đường ống (DN): Phải chọn size Y lọc khớp chính xác với kích cỡ ống. Tránh việc dùng bầu thu/bầu lởm chởm làm thay đổi lưu lượng dòng chảy không mong muốn.

• Chọn theo kích thước mắt lưới (Mesh Size): * Hệ thống nước thô, nước thải: Chọn lưới lọc có lỗ lớn từ 1mm đến 2mm để tránh nhanh nghẹt rác.

  • Hệ thống hơi nóng, khí nén: Chọn lưới mịn (từ 80 mesh đến 200 mesh) để lọc sạch các hạt bụi li ti, bảo vệ gioăng van điều khiển.

• Chọn theo tiêu chuẩn mặt bích: Y lọc tiêu chuẩn DIN/EN1092-1 cần được lắp cùng với mặt bích kết nối tương ứng trên đường ống để các lỗ bu-lông trùng khớp hoàn toàn.

8. Van Duy Thành chuyên cung cấp Y lọc thép mặt bích PN16 GS-C25 | DN15-DN350

Khi lựa chọn sản phẩm tại Van Duy Thành, Quý khách hàng hoàn toàn yên tâm bởi những giá trị vượt trội mà chúng tôi cam kết mang lại:

• Hàng nhập khẩu chính hãng 100%: Đầy đủ giấy tờ chứng nhận xuất xứ (CO), chứng nhận chất lượng (CQ).

• Kho hàng tại TP.HCM: Sẵn sàng cung ứng dải kích cỡ từ DN15 đến DN350 với số lượng lớn, giao hàng nhanh chóng toàn quốc.

• Giá thành cạnh tranh nhất: Do nhập khẩu trực tiếp không qua trung gian, Van Duy Thành luôn mang lại chính sách giá và chiết khấu tốt nhất cho các nhà thầu, đơn vị thi công.

• Bảo hành dài hạn: Cam kết bảo hành chính hãng 12 tháng, lỗi 1 đổi 1 nếu có sai sót từ nhà sản xuất, hỗ trợ tư vấn kỹ thuật trọn đời.

Để nhận ngay báo giá chi tiết và ưu đãi mới nhất cho dòng Y Lọc Thép Mặt Bích PN16 GS-C25, Quý khách vui lòng liên hệ trực tiếp với chúng tôi qua:
