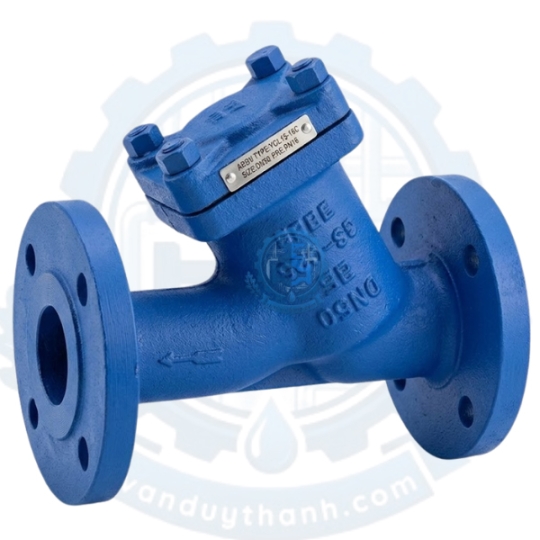

Y Lọc THép Mặt Bích PN16 GS-C25 DN65
Sản phẩm: Y lọc rác (Y Strainer)
Kích cỡ danh nghĩa: DN65 (2½" / phi 76mm)
Chất liệu thân van: Thép đúc cao cấp GS-C25 (WCB)
Tiêu chuẩn kết nối: Mặt bích theo tiêu chuẩn DIN / EN 1092-1
Áp lực làm việc tối đa: PN16 (16 bar / 1.6 MPa)
Nhiệt độ hoạt động: -29°C đến hơn 400°C (tùy thuộc vào môi chất)
Chất liệu lưới lọc: Thép không gỉ (Inox 304/316) bền bỉ
Môi trường ứng dụng: Hơi nóng, dầu truyền nhiệt, nước, hóa chất nhẹ
Xuất xứ: Thượng Hải, Hàn Quốc, Đài Loan, Châu Âu
Đơn vị phân phối: Van Duy Thành
Y lọc thép mặt bích PN16 GS-C25 DN65 sở hữu nhiều tính năng vượt trội nhờ được chế tạo từ dòng vật liệu thép đúc cơ tính cao. Sản phẩm là lá chắn cơ học không thể thiếu trong các hệ thống công nghiệp hiện đại.
Chịu nhiệt độ và áp suất vượt trội: Khác với các dòng van gang thông thường, chất liệu thép GS-C25 giúp thiết bị vận hành ổn định trong môi trường nhiệt độ cao lên đến 400°C và áp lực PN16 mà không bị biến dạng hay nứt vỡ.
Khả năng lọc bụi bẩn tối ưu: Thiết kế lưới lọc dạng hình trụ khuyết thông minh giúp tối đa hóa diện tích bề mặt lọc, giữ lại toàn bộ cặn bẩn, cát, rác thải nhưng không làm sụt giảm áp suất dòng chảy quá mức cho phép.
Thiết kế tối ưu hóa dòng chảy: Phần thân chữ Y được tính toán biên dạng dòng chảy chuẩn kỹ thuật giúp giảm thiểu tối đa hiện tượng tổn thất áp lực và tạo dòng xoáy bên trong van.
Trong bất kỳ hệ thống đường ống nào, tạp chất cơ học luôn là kẻ thù số một gây ra các sự cố kẹt van, hỏng hóc cánh bơm hoặc mài mòn thiết bị đo. Y lọc thép DN65 đóng vai trò như một "người gác cổng" trung thành với các tác dụng cốt lõi:
Bảo vệ thiết bị hạ nguồn: Giúp loại bỏ hoàn toàn các tạp chất rắn, xỉ hàn, mảnh vỡ bám trên đường ống trước khi dòng lưu chất đi vào van giảm áp, van điều khiển, máy bơm và đồng hồ đo lưu lượng.
Nâng cao tuổi thọ toàn hệ thống: Giảm thiểu tối đa tần suất bảo trì, sửa chữa và thay thế các thiết bị đắt tiền trong dây chuyền sản xuất.
Đảm bảo độ tinh khiết của lưu chất: Giúp dòng chảy đạt độ sạch tiêu chuẩn, phục vụ tốt cho các công đoạn sản xuất yêu cầu kỹ thuật cao.
| Thông số kỹ thuật | Chi tiết thông tin |
| Kích cỡ van (Size) | DN65 (Đường kính ngoài ống xấp xỉ 76mm) |
| Vật liệu thân van | Thép đúc GS-C25 (Tương đương chuẩn WCB / ASTM A216) |
| Vật liệu lưới lọc | Inox 304, Inox 316 (Stainless Steel) |
| Tiêu chuẩn mặt bích | DIN / EN 1092-1 |
| Áp lực làm việc | PN16 ($16\text{ kgf/cm}^2$) |
| Nhiệt độ làm việc | $-29^\circ\text{C} \dots 400^\circ\text{C}$ |
| Kiểu kết nối | Kết nối mặt bích (Flanged) |
| Môi trường sử dụng | Nước, hơi nước (Steam), dầu nóng, khí nén, hóa chất |
Y lọc thép GS-C25 DN65 có cấu tạo cơ khí cực kỳ chắc chắn, bao gồm các bộ phận chính sau:
Được đúc nguyên khối từ thép GS-C25, kiểu dáng hình chữ Y đặc trưng. Thân van có hai đầu là mặt bích đúc liền đạt tiêu chuẩn DIN để kết nối trực tiếp vào đường ống. Phần nhánh chữ Y hướng xuống là nơi chứa lưới lọc rác.

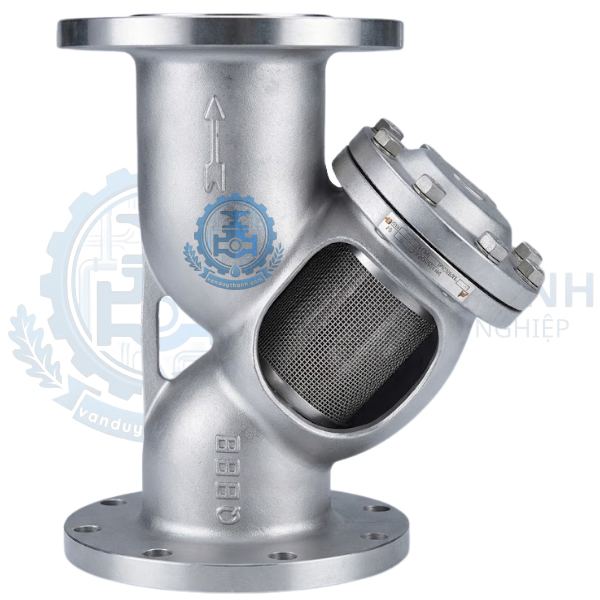

Là bộ phận trực tiếp làm nhiệm vụ tách rác. Được làm từ thép không gỉ (Inox 304 hoặc 316) nhằm chống lại sự ăn mòn và mài mòn của lưu chất tốc độ cao. Lưới lọc có thể có nhiều kích cỡ lỗ (mesh size) khác nhau tùy theo yêu cầu lọc thô hay lọc tinh.
Nắp van cũng được làm bằng thép đúc, liên kết chắc chắn với thân van bằng bu-lông. Trên nắp van thường tích hợp một nút xả cặn (hoặc van xả nhỏ) giúp người vận hành có thể dễ dàng xả rác ra ngoài mà không cần phải tháo toàn bộ nắp van.
Đặt giữa thân van và nắp van để ngăn ngừa tuyệt đối tình trạng rò rỉ lưu chất ra môi trường xung quanh. Do đặc thù dùng cho môi trường nhiệt độ cao, gioăng thường sử dụng chất liệu chì (Graphite) gia cố lõi thép hoặc PTFE chịu nhiệt.
Nguyên lý vận hành của Y lọc thép mặt bích DN65 hoàn toàn dựa trên cơ chế lọc cơ học tự động và không tiêu tốn năng lượng:
Dòng lưu chất hỗn hợp ──> [ Thân Y Lọc ] ──> [ Qua Lưới Lọc Inox ] ──> Dòng lưu chất sạch ──> Hạ nguồn
│
└──> Rác, cặn bẩn giữ lại ở đáy
Khi dòng lưu chất (nước, hơi, dầu...) đi vào cửa vào của van, dòng chảy sẽ bị hướng đi vào bên trong lòng của lưới lọc dạng trụ.
Tại đây, lưu chất lỏng hoặc khí sẽ xuyên qua các lỗ nhỏ trên lưới lọc để tiếp tục hành trình đi ra cửa ra và hướng về phía hạ nguồn của hệ thống.
Các hạt rắn, tạp chất, xỉ hàn có kích thước lớn hơn lỗ lưới sẽ bị giữ lại hoàn toàn bên trong lòng lưới lọc và rơi xuống phần đáy chứa của nhánh chữ Y dưới tác dụng của trọng lực.
Nhờ ưu điểm vượt trội từ chất liệu thép đúc GS-C25, sản phẩm được ứng dụng rộng rãi trong các môi trường khắc nghiệt mà van gang hay van nhựa không thể đáp ứng:
Hệ thống hơi nước bão hòa và hơi quá nhiệt (Steam): Các lò hơi công nghiệp, nhà máy nhiệt điện, dệt nhuộm, giặt là đòi hỏi thiết bị chịu nhiệt và áp suất rất cao.
Hệ thống dầu truyền nhiệt (Thermal Oil): Trong các nhà máy sản xuất gỗ, thức ăn chăn nuôi, nhựa đường, nơi dầu nóng tuần hoàn ở nhiệt độ trên $300^\circ\text{C}$.
Công nghiệp hóa dầu và hóa chất: Vận hành tốt trong các môi trường lọc dầu, dẫn chất lỏng có độ ăn mòn nhẹ và trung bình.
Hệ thống cấp thoát nước, PCCC cao ốc: Các đường ống trục chính áp lực cao của các tòa nhà cao tầng, hệ thống xử lý nước thải công nghiệp.
Để Y lọc hoạt động hiệu quả và không gây ảnh hưởng đến lưu lượng dòng chảy, việc lắp đặt cần tuân thủ các bước sau:
Xác định hướng dòng chảy: Trên thân van luôn có mũi tên đúc nổi chỉ hướng dòng chảy. Phải lắp đặt sao cho hướng mũi tên trùng với hướng đi của lưu chất.
Vị trí lắp đặt:
Đối với đường ống nằm ngang, nhánh chữ Y chứa lưới lọc phải hướng xuống dưới đất để đảm bảo trọng lực giúp giữ rác lại đáy.
Đối với đường ống đứng, chỉ lắp khi dòng chảy có hướng từ trên đi xuống. Không lắp khi dòng chảy đi từ dưới lên vì rác sẽ rơi ngược lại đường ống khi ngừng hệ thống.
Kết nối mặt bích: Sử dụng gioăng đệm mặt bích phù hợp (ưu tiên gioăng graphite chịu nhiệt). Siết bu-lông đối xứng đều tay để tránh hiện tượng vênh mặt bích gây rò rỉ và ứng suất cục bộ.
Trong quá trình vận hành lâu dài, người sử dụng có thể gặp một số sự cố nhỏ. Dưới đây là cách xử lý nhanh chóng:
Dòng chảy bị sụt áp đột ngột / Lưu lượng giảm mạnh:
Nguyên nhân: Lưới lọc rác đã bị lấp đầy bởi cặn bẩn sau một thời gian dài hoạt động, gây nghẹt dòng chảy.
Khắc phục: Đóng van chặn trước và sau Y lọc, mở nút xả cặn hoặc tháo nắp van để lấy lưới lọc ra vệ sinh, xịt rửa sạch sẽ rồi lắp lại.
Rò rỉ lưu chất tại vị trí kết nối giữa thân và nắp van:
Nguyên nhân: Gioăng làm kín bị lão hóa do nhiệt độ, hoặc bu-lông nắp van bị lỏng.
Khắc phục: Siết chặt lại các bu-lông nắp van. Nếu vẫn rò rỉ, cần ngắt hệ thống, tháo nắp van và thay thế gioăng làm kín mới.
Thân van bị nứt, rò rỉ cơ học:
Nguyên nhân: Hệ thống bị hiện tượng búa nước (Water hammer) hoặc vận hành vượt quá áp suất thiết kế.
Khắc phục: Cần thay thế van mới và kiểm tra lại các thiết bị chống búa nước trên hệ thống.
Nếu bạn đang tìm kiếm một đơn vị cấp hàng uy tín, chất lượng với giá thành cạnh tranh nhất thị trường, Van Duy Thành chính là câu trả lời tin cậy hàng đầu của bạn.
Chúng tôi tự hào là đơn vị uy tín chuyên nhập khẩu và phân phối các dòng van công nghiệp chất lượng cao, đặc biệt là sản phẩm Y Lọc Thép Mặt Bích PN16 GS-C25 DN65. Cam kết hàng chính hãng đầy đủ giấy tờ chứng nhận chất lượng (CO, CQ), hỗ trợ giao hàng nhanh chóng toàn quốc và tư vấn giải pháp kỹ thuật tối ưu 24/7.
