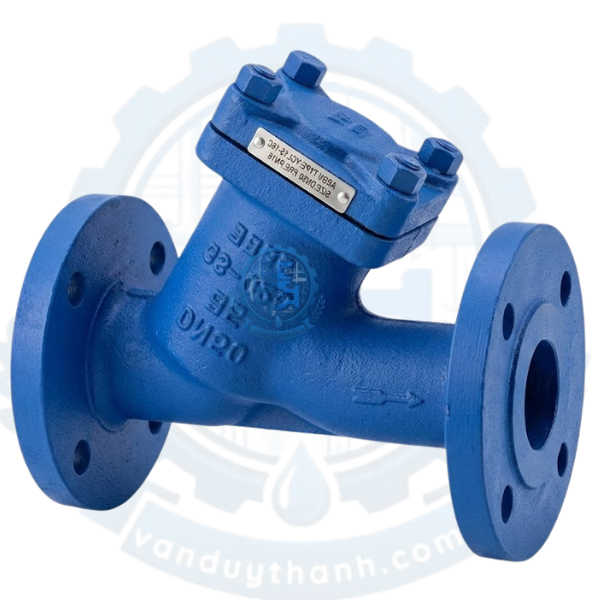

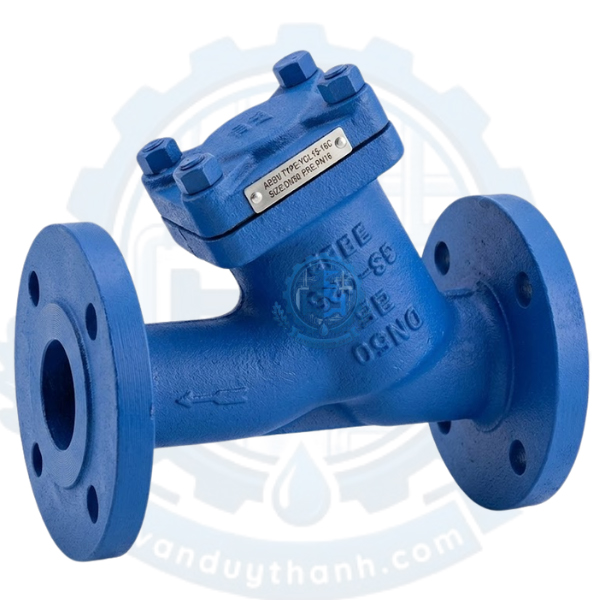

Van Y Lọc Thép Mặt Bích Model GYL45H - 16C

1. Tính năng của Van Y Lọc Thép Mặt Bích Model GYL45H - 16C

Van Y lọc thép mặt bích Model GYL45H - 16C thương hiệu AFBV thuộc phân khúc thiết bị lọc tách rác công nghiệp hạng nặng. Sản phẩm sở hữu những tính năng cơ khí vượt trội nhờ quy trình đúc tiêu chuẩn châu Âu:

• Khả năng chịu nhiệt độ siêu việt: Được đúc từ vật liệu thép chịu nhiệt GS-C25 (1.0619), thiết bị có thể vận hành liên tục trong điều kiện nhiệt độ lên tới 350°C mà hoàn toàn không bị biến dạng cấu trúc phân tử như các dòng van gang thông thường.

• Lưới lọc gia cố 2 lớp siêu bền: Khác với các lưới lọc mỏng thông thường, dòng GYL45H - 16C trang bị lưới lọc bằng Inox 304L hoặc 316L dập lỗ chịu lực bên ngoài, kết hợp lớp lưới đan mịn bên trong. Thiết kế này giúp lưới không bị rách hay móp méo trước xung lực dòng chảy mạnh.

• Độ kín khít và an toàn tuyệt đối: Kết nối mặt bích theo tiêu chuẩn DIN PN16 dạng RF (Raised Face - mặt lồi) giúp tăng cường lực bám dính của gioăng làm kín, hạn chế tối đa nguy cơ rò rỉ môi chất độc hại hoặc hơi nóng ra ngoài môi trường.

2. Tác dụng của Van Y Lọc Thép Mặt Bích Model GYL45H - 16C

Trên các đường ống dẫn năng lượng, nhiệt lượng hoặc lưu chất tuần hoàn áp suất cao, Van Y lọc thép GYL45H - 16C đóng vai trò bảo an cốt lõi:

• Bảo vệ toàn diện thiết bị đắt tiền: Giữ lại các hạt xỉ hàn, rỉ sét, vảy kim loại hoặc tạp chất rắn phát sinh trong lòng ống. Nhờ đó, ngăn chặn nguy cơ kẹt cánh bơm, xước đĩa van cầu, van một chiều hoặc làm sai số các đồng hồ đo lưu lượng hơi, dầu.

• Duy trì độ thông suốt và hiệu suất nhiệt: Loại bỏ cặn bẩn bám dính vào các bộ trao đổi nhiệt, giàn ngưng tụ hoặc bẫy hơi, giúp hệ thống truyền nhiệt luôn đạt hiệu suất cao nhất và tiết kiệm nhiên liệu đốt.

• Giảm tải chi phí sửa chữa sự cố: Gom rác chủ động tại một vị trí cố định giúp kỹ sư vận hành dễ dàng bảo trì hệ thống định kỳ, ngăn ngừa các sự cố tắc nghẽn đột xuất làm gián đoạn dây chuyền sản xuất.

3. Thông số kỹ thuật của Van Y Lọc Thép Mặt Bích Model GYL45H - 16C

Dưới đây là bảng thông số kỹ thuật chi tiết của dòng sản phẩm GYL45H - 16C, giúp quý khách hàng dễ dàng đối chiếu và bóc tách khối lượng vật tư:

4. Cấu tạo của Van Y Lọc Thép Mặt Bích Model GYL45H - 16C

Kiến trúc hình học chữ Y của model GYL45H - 16C được tối ưu hóa cơ học nhằm giảm thiểu tối đa sự sụt giảm áp suất dòng chảy, bao gồm các thành phần:

4.1. Thân van đúc (Body)

Được làm từ thép carbon đúc chất lượng cao GS-C25, phần bầu chứa lưới lọc được thiết kế nghiêng một góc 45 độ hướng xuống, tạo không gian thu gom rác tối ưu mà không làm cản trở tiết diện lưu thông của lưu chất.

4.2. Lưới lọc đặc chủng (Filter Screen)

Là bộ phận cốt lõi nằm trong bầu chéo. Lưới lọc của hãng AFBV cấu tạo từ 2 lớp Inox 304L/316L (dòng inox carbon thấp, chống ăn mòn kẽ nứt cực tốt ở nhiệt độ cao), giúp lọc sạch tạp chất thô lẫn tạp chất mịn một cách triệt để.

4.3. Nắp van và Nút xả đáy (Bonnet & Drain Plug)

Nắp van bằng thép được liên kết với thân thông qua các bu-lông chịu lực cường độ cao. Đặc biệt, dưới đáy nắp van được tích hợp một nút ren xả cặn (Drain Plug), cho phép người vận hành xả nhanh cặn bẩn nhỏ ra ngoài mà không cần phải tháo toàn bộ nắp van.

4.4. Gioăng làm kín nắp (Gasket)

Trong môi trường nhiệt độ lên đến 350°C, các loại cao su thông thường sẽ bị nóng chảy. Do đó, GYL45H - 16C sử dụng gioăng làm kín bằng Graphite lõi thép (Graphite với lưới inox gia cố) hoặc PTFE cao cấp để đảm bảo khả năng chịu nhiệt và chịu áp đỉnh cao.

5. Nguyên lí làm việc của Van Y Lọc Thép Mặt Bích Model GYL45H - 16C

Van GYL45H - 16C vận hành dựa trên nguyên lý thủy lực sàng lọc cơ học tự động:

• Trạng thái lọc cặn: Khi lưu chất (hơi nóng, dầu nhiệt, khí nén...) đi vào cửa hút của Y lọc, dòng chảy bị hướng ép đi vào lòng ống lưới lọc inox. Phần lưu chất sạch sẽ xuyên qua các mắt lưới siêu mịn, quay trở lại đường ống chính và đi ra cửa xả. Toàn bộ tạp chất, cặn rác do có kích thước lớn và trọng lượng nặng hơn sẽ bị giữ lại bên trong lòng lưới, lắng tụ dần xuống đáy bầu chứa chữ Y dưới tác dụng của trọng lực.

• Trạng thái làm sạch: Khi chênh lệch áp suất giữa đầu vào và đầu ra tăng cao (biểu hiện lưới lọc đã đầy rác), người vận hành tiến hành khóa các van chặn ở hai đầu, tháo nút xả đáy để xả bớt áp suất và lưu chất thừa, sau đó mở bu-lông nắp van để rút giỏ lưới ra ngoài vệ sinh.

6. Môi trường ứng dụng của Van Y Lọc Thép Mặt Bích Model GYL45H - 16C

Nhờ cấu trúc thân thép đúc cường độ cao và gioăng chịu nhiệt Graphite, model GYL45H - 16C là lựa chọn không thể thay thế trong các môi trường đặc thù:

• Hệ thống dầu truyền nhiệt (Thermal Oil): Các lò dầu tải nhiệt trong nhà máy gỗ, sản xuất bao bì, dệt nhuộm tuần hoàn ở nhiệt độ từ 200°C – 320°C.

• Hệ thống hơi nóng bão hòa và hơi quá nhiệt (Steam): Đường ống dẫn hơi từ lò hơi (boiler) đến các thiết bị sấy công nghiệp, nhà máy thức ăn chăn nuôi, dệt may.

• Hệ thống khí nén và khí hóa lỏng (Gas): Trạm nạp gas, hệ thống dẫn khí nén áp lực cao yêu cầu độ an toàn tuyệt đối chống cháy nổ.

• Hệ thống nước nóng, nước chưng cất: Các nhà máy hóa chất, lọc dầu cần thiết bị chịu được áp suất PN16 liên tục.

7. Hướng dẫn lắp đặt Van Y Lọc Thép Mặt Bích Model GYL45H - 16C

Lắp đặt Y lọc thép cỡ lớn trong các hệ thống nhiệt yêu cầu tính chính xác cao để tránh hiện tượng ứng suất đường ống gây rò rỉ:

1. Vệ sinh và kiểm tra: Làm sạch rỉ sét, xỉ hàn bên trong đường ống. Kiểm tra lòng van đảm bảo không có vật lạ rơi vào trong quá trình vận chuyển.

2. Lắp đúng hướng mũi tên: Trên thân Y lọc luôn có một mũi tên đúc nổi. Bắt buộc phải lắp sao cho chiều mũi tên này trùng với hướng chuyển động của dòng lưu chất.

3. Vị trí bầu lọc: Khi lắp trên ống nằm ngang, bầu chứa lưới lọc phải hướng xuống dưới. Đối với đường ống dẫn hơi nóng (Steam), bầu lọc có thể xoay ngang một góc 90 độ (nằm ngang) nhằm tránh việc nước ngưng tụ đọng lại ở bầu lọc gây ra hiện tượng búa nước thủy lực.

4. Siết bu-lông mặt bích: Đặt gioăng graphite vào giữa mặt bích van và bích ống, siết đều các đai ốc đối xứng theo hình sao để mặt bích khít đều, không bị lệch góc.

8. Những lỗi thường gặp và cách khắc phục của Van Y Lọc Thép Mặt Bích Model GYL45H - 16C

Dưới đây là một số sự cố vận hành thường gặp trên hệ thống hơi, dầu nhiệt và biện pháp xử lý nhanh:

• Lưu lượng dòng chảy giảm mạnh, áp suất sau van bị tụt:

  • Nguyên nhân: Lưới lọc 2 lớp bị nghẹt hoàn toàn do cặn dầu, rỉ sét lâu ngày tích tụ bám kín mắt lưới.

  • Cách khắc phục: Cách ly van khỏi hệ thống, mở nắp van hoặc nút xả cặn để thông rửa lưới lọc bằng hóa chất tẩy rửa chuyên dụng hoặc súng xịt áp lực cao.

• Rò rỉ lưu chất ở vị trí mặt bích nối nắp và thân van:

  • Nguyên nhân: Bu-lông nắp van bị nới lỏng do hiện tượng giãn nở nhiệt (co giãn do thay đổi nhiệt độ đột ngột), hoặc gioăng graphite bên trong đã bị lão hóa.

  • Cách khắc phục: Tiến hành siết lại bu-lông nắp khi hệ thống đã nguội bớt. Nếu vẫn rò rỉ, bắt buộc phải xả áp và thay gioăng làm kín mới.

• Lưới lọc bị bóp méo, rách móp:

  • Nguyên nhân: Do hệ thống xảy ra hiện tượng búa nước quá mạnh hoặc dị vật có kích thước quá lớn va đập với vận tốc dòng chảy cao.

  • Cách khắc phục: Thay thế giỏ lưới lọc AFBV chính hãng mới và kiểm tra lại cụm bẫy hơi hoặc thiết bị giảm áp phía trước hệ thống.

9. Van Duy Thành chuyên cung cấp Van Y Lọc Thép Mặt Bích Model GYL45H - 16C

Nếu bạn đang tìm kiếm giải pháp lọc tách rác an toàn, chịu nhiệt chịu áp cao cho hệ thống lò hơi hay đường ống dầu truyền nhiệt của mình, Van Duy Thành chính là đối tác phân phối chiến lược đáng tin cậy. Chúng tôi tự hào là tổng kho chuyên nhập khẩu trực tiếp sản phẩm Van Y Lọc Thép Mặt Bích Model GYL45H - 16C thương hiệu AFBV chính hãng với đầy đủ dải kích cỡ từ DN15 đến DN400.

Tại sao hàng ngàn kỹ sư và nhà thầu chọn mua hàng tại Van Duy Thành?

• Sản phẩm cam kết chính hãng AFBV 100%, chế độ bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất.

• Cung cấp đầy đủ giấy chứng nhận nguồn gốc xuất xứ (CO) và chứng nhận chất lượng (CQ) hợp pháp cho mọi dự án, công trình công nghiệp.

• Hàng luôn sẵn kho số lượng lớn, quy cách đóng gói an toàn chống va đập, hỗ trợ giao hàng nhanh chóng trên toàn quốc.

• Đội ngũ tư vấn kỹ thuật am hiểu sâu sắc về hệ thống hơi, nhiệt, sẵn sàng hỗ trợ bạn lựa chọn sản phẩm tối ưu chi phí nhất.
