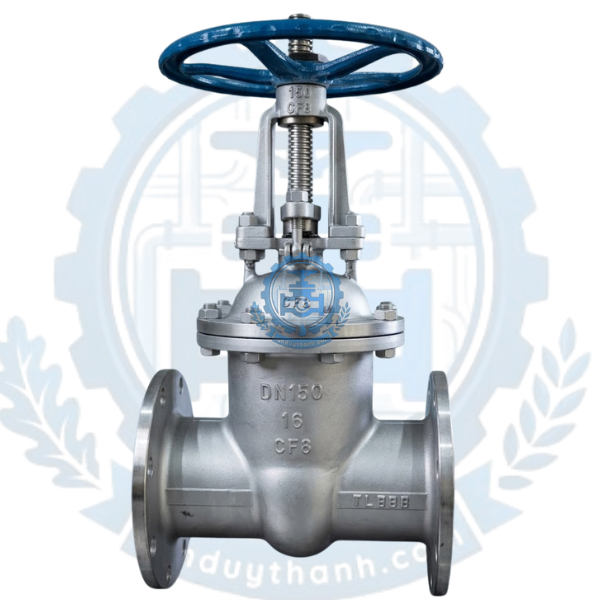

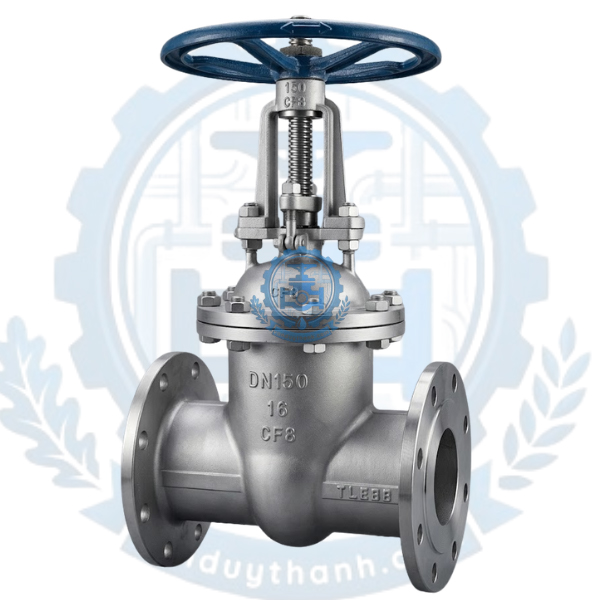

Van Cổng, Van Cửa Inox 304 Mặt Bích Pn16 Afbv
Van cổng (van cửa) inox 304 mặt bích PN16 thương hiệu AFBV là dòng van công nghiệp cao cấp, chuyên dụng cho các hệ thống đường ống kích cỡ từ DN50 đến DN500. Được chế tạo hoàn toàn từ chất liệu thép không gỉ SUS304, sản phẩm sở hữu những thông số kỹ thuật vượt trội:
Kích cỡ tiêu chuẩn: Từ DN50, DN65, DN80... đến DN500, phù hợp nhiều quy mô đường ống.
Tiêu chuẩn kết nối: Mặt bích đạt chuẩn PN16, đảm bảo độ kín khít tuyệt đối và chống rò rỉ chất lưu.
Áp lực làm việc: Đạt mức tối đa 16 bar (1.6 MPa).
Khả năng chịu nhiệt: Hoạt động ổn định trong dải nhiệt độ từ -10°C đến 180°C.
Môi trường ứng dụng: Nước sạch, nước thải, hóa chất loãng, dệt nhuộm, thực phẩm và dầu khí.
Trong các hệ thống đường ống công nghiệp hiện đại, việc kiểm soát và đóng ngắt dòng lưu chất đòi hỏi những thiết bị có độ bền cao, vận hành dòng chảy thẳng dòng ổn định và giảm thiểu tối đa sự sụt giảm áp suất. Van cổng, van cửa inox 304 mặt bích PN16 AFBV DN50 - DN500 chính là giải pháp hàng đầu đáp ứng hoàn hảo các tiêu chuẩn khắt khe đó.
Được sản xuất bởi thương hiệu cơ khí uy tín AFBV và phân phối chính hãng bởi Van Duy Thành, dòng van này kết hợp ưu điểm vượt trội của chất liệu thép không gỉ SUS304 cùng kiểu kết nối mặt bích PN16 chắc chắn. Thiết bị cho phép đóng/mở dòng lưu chất một cách triệt để, hạn chế hiện tượng búa nước và bảo vệ an toàn cho toàn bộ hệ thống phía sau.
Dòng van cửa inox 304 mặt bích PN16 AFBV sở hữu nhiều tính năng kỹ thuật nổi bật, giúp định hình chất lượng vượt trội so với các sản phẩm van gang hay van đồng thông thường trên thị trường:
Chống ăn mòn và oxy hóa tuyệt đối: Nhờ hàm lượng Crom và Niken cao trong cấu trúc inox 304, van không bị hoen gỉ trước các tác nhân thời tiết hay môi trường lưu chất có tính axit, kiềm nhẹ.
Thiết kế dòng chảy thẳng (Full Bore): Khi van mở hoàn toàn, đĩa van được nâng lên khỏi lòng ống, cho phép lưu chất đi qua 100% diện tích lòng ống mà không bị cản trở, giữ nguyên lưu lượng và áp suất đường ống.
Độ kín khít cơ học cao: Bề mặt tiếp xúc giữa đĩa van và ghế van được gia công chính xác siêu mịn bằng công nghệ hiện đại, hạn chế tối đa rò rỉ dù chỉ là một giọt chất lưu.
Van cổng inox 304 AFBV giữ vai trò là "người gác cổng" đáng tin cậy trong hệ thống đường ống với các tác dụng cốt lõi:
Đóng ngắt dòng lưu chất: Cách ly hoàn toàn một đoạn đường ống phục vụ công tác bảo trì, sửa chữa thiết bị mà không ảnh hưởng đến toàn hệ thống.
Bảo vệ hệ thống: Thiết kế đóng mở từ từ thông qua vô lăng quay giúp giảm thiểu hiện tượng xung áp (búa nước), ngăn ngừa nứt vỡ đường ống hoặc hỏng hóc các thiết bị đo lắp phía sau.
Lưu ý quan trọng từ kỹ thuật viên Van Duy Thành: Bản chất cấu tạo của van cổng không dùng để điều tiết lưu lượng (mở lửng). Việc mở lửng sẽ khiến lực chảy của lưu chất liên tục va đập vào đĩa van, gây mài mòn cục bộ và nhanh chóng làm hỏng gioăng làm kín.
Để vận hành bền bỉ dưới áp lực PN16, sản phẩm được cấu thành từ các bộ phận cơ khí liên kết chặt chẽ với nhau:
Thân van và Nắp van (Body & Bonnet): Được đúc nguyên khối từ inox 304, có các đường gân tăng cứng giúp chịu áp lực va đập lớn. Hai bộ phận này kết nối với nhau bằng bu-lông và có gioăng làm kín ở giữa.
Đĩa van / Cánh van (Gate / Wedge): Có dạng hình nêm, làm bằng inox 304 chống mài mòn. Đây là bộ phận trực tiếp chặn hoặc mở dòng chảy.
Trục van / Ty van (Stem): Thanh ren kết nối từ vô lăng xuống đĩa van. Trục van của AFBV được thiết kế theo dạng ty nổi (Rising Stem) giúp người vận hành dễ dàng nhận biết trạng thái đóng/mở của van từ xa qua chiều cao ty van nhô lên.
Bộ phận truyền động (Handwheel): Vô lăng quay bằng thép hoặc gang sơn tĩnh điện, tạo lực momen xoắn giúp nâng hạ trục van một cách nhẹ nhàng.
Gioăng làm kín (Packing/Gasket): Thường làm bằng Teflon (PTFE) chịu nhiệt cao, bọc quanh trục van để ngăn chất lưu rò rỉ lên phía trên nắp van.
Dưới đây là bảng thông số kỹ thuật chi tiết của dòng sản phẩm van cửa inox 304 AFBV được tổng hợp chuẩn xác để quý khách hàng dễ dàng đối chiếu và lựa chọn:
| Thuộc tính kỹ thuật | Chi tiết thông số |
| Thương hiệu | AFBV |
| Kích cỡ tiêu chuẩn | DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500 |
| Chất liệu thân & đĩa | Thép không gỉ / Inox 304 (SUS304 / CF8) |
| Kiểu kết nối | Kết nối mặt bích (Flanged) |
| Tiêu chuẩn mặt bích | PN16 (Định áp lực 1.6 MPa) |
| Dạng ti van | Ty nổi (Rising Stem) |
| Áp lực làm việc | Max 16 kg/cm² (16 bar) |
| Nhiệt độ hoạt động | -10°C đến 180°C |
| Vật liệu gioăng | PTFE (Teflon) chịu nhiệt, chống hóa chất |
| Kiểu vận hành | Vô lăng tay quay (Handwheel) |
Van cổng hoạt động dựa trên nguyên lý tịnh tiến lên xuống của đĩa van thông qua cơ cấu truyền động ren của trục van:
Quá trình mở van: Khi ta quay vô lăng theo chiều ngược kim đồng hồ, trục van sẽ xoay và kéo đĩa van di chuyển tịnh tiến đi lên, mở hoàn toàn lòng ống. Ở trạng thái này, ty van sẽ nhô lên cao ra khỏi vô lăng.
Quá trình đóng van: Khi quay vô lăng theo chiều kim đồng hồ, trục van đẩy đĩa van đi xuống cho đến khi đĩa van ép chặt vào ghế van chặn đứng hoàn toàn dòng chảy. Lúc này ty van sẽ hạ thấp xuống tối đa.
Nhờ ưu thế từ chất liệu inox 304 cao cấp, dòng van cổng AFBV PN16 được ứng dụng rộng rãi trong các môi trường đặc thù mà van gang thông thường không thể đáp ứng:
Hệ thống xử lý nước: Nước sạch sinh hoạt, hệ thống cấp thoát nước đô thị và đặc biệt là hệ thống xử lý nước thải công nghiệp chứa tạp chất ăn mòn nhẹ.
Ngành công nghiệp thực phẩm & dược phẩm: Các dây chuyền sản xuất bia, nước giải khát, sữa nhờ đặc tính an toàn vệ sinh, dễ lau chùi bề mặt của inox 304.
Ngành dệt nhuộm và hóa chất: Các nhà máy dệt, sản xuất giấy, xử lý hóa chất loãng, dung môi công nghiệp.
Hệ thống PCCC và HVAC: Hệ thống điều hòa trung tâm, đường ống phòng cháy chữa cháy chịu áp lực cao của các tòa nhà cao tầng.
Để hệ thống vận hành tối ưu chi phí và đạt hiệu suất cao nhất, việc lựa chọn đúng loại van cổng là cực kỳ quan trọng. Bạn cần lưu ý các tiêu chí phân loại sau:
Từ DN50 - DN150: Dùng cho các đường ống nhánh, hệ thống bơm nước dân dụng hoặc nhà máy quy mô vừa. Kích thước nhỏ gọn, dễ dàng lắp đặt bằng tay.
Từ DN200 - DN500: Phục vụ các trục đường ống chính, nhà máy xử lý nước tập trung hoặc hệ thống thủy lợi lớn. Yêu cầu bệ đỡ van chắc chắn do trọng lượng thiết bị khá lớn.
Xác định đúng tiêu chuẩn mặt bích: Van cổng AFBV có tiêu chuẩn mặt bích PN16 (tiêu chuẩn châu Âu). Khi chọn mua, bạn cần kiểm tra mặt bích hàn sẵn trên đường ống hiện tại là chuẩn gì (BS, JIS, ANSI hay DIN/PN16) để đảm bảo các tâm lỗ bu-lông trùng khớp nhau hoàn toàn khi kết nối.
Kiểm tra không gian lắp đặt: Do đây là dòng van ty nổi, khi mở hoàn toàn trục van sẽ nhô lên một khoảng bằng đúng kích thước đường kính ống. Vì vậy, vị trí lắp đặt van cần có không gian phía trên đủ thoáng, tránh va chạm vướng víu vào các trần nhà hoặc hệ thống dây cáp khác.
Đại lý Van Duy Thành là đơn vị uy tín hàng đầu chuyên nhập khẩu và phân phối trực tiếp dòng sản phẩm Van Cổng, Van Cửa Inox 304 Mặt Bích PN16 AFBV từ kích cỡ DN50 đến DN500. Chúng tôi cam kết mang đến giá trị đích thực cho công trình của bạn:
Sản phẩm chính hãng 100%, đầy đủ giấy tờ chứng nhận xuất xứ chất lượng CO, CQ.
Hàng luôn sẵn kho số lượng lớn, đáp ứng tiến độ mọi dự án từ nhỏ đến lớn.
Chính sách bảo hành dài hạn lên đến 12 tháng, đổi trả linh hoạt lỗi từ nhà sản xuất.
Đội ngũ kỹ thuật viên giàu kinh nghiệm, tư vấn giải pháp lắp đặt tối ưu và tiết kiệm chi phí nhất.
