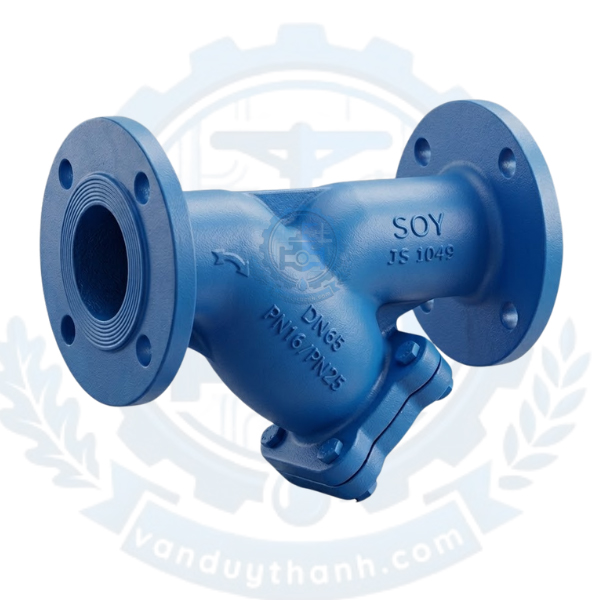

Van Y Lọc Gang SOY JL-1040

1. Tính năng của Van Y Lọc Gang SOY JL-1040

Van Y lọc gang SOY JL-1040 là thiết bị cơ khí chuyên dụng, giữ vai trò "lá chắn" bảo vệ không thể thiếu trong các hệ thống đường ống công nghiệp hiện đại. Dưới đây là những tính năng nổi bật của dòng sản phẩm này:

• Khả năng lọc sạch tạp chất tối ưu: Thiết kế lưới lọc nghiêng một góc góc 45 độ giúp tối đa hóa diện tích bề mặt lọc, cho phép dòng chảy đi qua mượt mà nhưng vẫn giữ lại toàn bộ cặn bẩn, sỏi đá, hoặc hạt rác có kích thước lớn hơn mắt lưới.

• Thiết kế chịu lực vượt trội: Thân van được đúc dày dặn từ vật liệu gang liên kết, giúp sản phẩm có khả năng chịu được va đập thủy lực (hiện tượng búa nước) và áp suất cao cực tốt mà không bị rạn nứt.

• Chống ăn mòn và oxy hóa: Toàn bộ bề mặt trong và ngoài của van được phủ một lớp sơn Epoxy tĩnh điện cao cấp, độ dày đạt chuẩn giúp bảo vệ van trước sự xâm nhập của độ ẩm và các tác nhân hóa học từ môi trường.

• Tổn thất áp suất thấp: Nhờ cấu trúc khoang dòng chảy được tối ưu hóa theo tiêu chuẩn quốc tế, dòng lưu chất khi đi qua van ít bị cản trở, đảm bảo áp suất hệ thống luôn duy trì ở mức ổn định.

2. Tác dụng của Van Y Lọc Gang SOY JL-1040

Trong một hệ thống đường ống, sự xuất hiện của các tạp chất rắn là điều khó tránh khỏi. Nếu không có biện pháp ngăn chặn, chúng sẽ gây ra những hậu quả nghiêm trọng. Van Y lọc SOY JL-1040 mang lại những tác dụng cốt lõi sau:

Bảo vệ các thiết bị đắt tiền phía sau

Các thiết bị như van giảm áp, van điều khiển, đồng hồ đo lưu lượng, hay máy bơm nước đều có các chi tiết cơ khí rất tinh vi. Chỉ cần một hạt cát nhỏ lọt vào cũng có thể gây kẹt cánh bơm, xước lòng van hoặc làm sai lệch kết quả đo đạc. Y lọc JL-1040 giữ lại các tác nhân này, đảm bảo an toàn tuyệt đối cho toàn bộ chuỗi thiết bị phía sau.

Kéo dài tuổi thọ vận hành của hệ thống

Bằng cách liên tục loại bỏ các cặn bám, sản phẩm giúp giảm thiểu tình trạng mài mòn cơ học bên trong lòng ống, ngăn ngừa hiện tượng tắc nghẽn cục bộ, từ đó duy trì hiệu suất vận hành ổn định lâu dài cho nhà máy.

Giảm thiểu chi phí bảo trì, sửa chữa

Việc vệ sinh lưới lọc của van Y định kỳ đơn giản và tiết kiệm chi phí hơn rất nhiều so với việc phải dừng toàn bộ hệ thống để sửa chữa một chiếc máy bơm bị cháy hoặc một chiếc van điều khiển bị hỏng do kẹt rác.

3. Thông số kỹ thuật của Van Y Lọc Gang SOY JL-1040

4. Cấu tạo của Van Y Lọc Gang SOY JL-1040

Sản phẩm được cấu thành từ 4 bộ phận chính, phối hợp chặt chẽ với nhau để tạo nên một kết cấu cơ khí hoàn chỉnh và kín kẽ:

• Thân van (Body): Được đúc bằng gang cầu với hình dáng giống chữ "Y". Hai đầu thân van là hai mặt bích đúc liền để kết nối trực tiếp vào đường ống. Nhánh chữ Y hướng xuống là nơi chứa lưới lọc và tích tụ cặn bẩn.

• Lưới lọc (Screen/Mesh): Đây là bộ phận quan trọng nhất, làm bằng thép không gỉ (Inox 304/316) có đục lỗ. Lưới lọc được đặt vừa khít bên trong nhánh nghiêng của thân van để chặn rác nhưng vẫn cho nước đi qua.

• Nắp van (Bonnet): Cũng được làm từ gang, liên kết với thân van bằng các bulông cường độ cao. Nắp van có nhiệm vụ giữ cố định lưới lọc và có thể tháo rời dễ dàng khi cần vệ sinh, bảo dưỡng. Trên nắp thường có một nút xả cặn (Drain plug).

• Gioăng làm kín (Gasket): Đặt giữa thân van và nắp van để ngăn ngừa lưu chất rò rỉ ra môi trường bên ngoài. Chất liệu thường là cao đu EPDM hoặc PTFE chịu nhiệt.

5. Nguyên lí làm việc của Van Y Lọc Gang SOY JL-1040

Nguyên lý vận hành của van Y lọc SOY JL-1040 hoàn toàn dựa trên cơ chế lọc cơ học tự động và không cần nguồn năng lượng từ bên ngoài:

1. Khi dòng lưu chất (nước, chất lỏng) chuyển động trong đường ống đi vào cửa vào của van, nó sẽ bị chuyển hướng đi vào bên trong lòng của lưới lọc hình trụ.

2. Dòng chất lỏng sạch sẽ xuyên qua các lỗ nhỏ của lưới lọc và tiếp tục di chuyển ra cửa xả, đi tiếp vào hệ thống.

3. Trong khi đó, tất cả các tạp chất rắn, cặn bẩn, rác thải có kích thước lớn hơn mắt lưới sẽ bị giữ lại bên trong lòng lưới lọc. Do lực tác động của dòng chảy và trọng lực, các tạp chất này sẽ rơi xuống và tích tụ ở phần đáy của nhánh chữ Y.

4. Quá trình này diễn ra liên tục. Khi cặn bẩn đầy, người vận hành chỉ cần tháo nút xả cặn hoặc tháo nắp van để lấy lưới lọc ra ngoài vệ sinh, sau đó lắp lại để van tiếp tục làm việc.

6. Môi trường ứng dụng của Van Y Lọc Gang SOY JL-1040

Nhờ đặc tính bền bỉ và khả năng làm sạch dòng chảy vượt trội, van Y lọc SOY JL-1040 được ứng dụng rộng rãi trong nhiều môi trường và hệ thống khác nhau:

• Hệ thống cấp và xử lý nước: Sử dụng tại các nhà máy xử lý nước sạch, nước thải, hệ thống đường ống dẫn nước sinh hoạt đô thị, trạm bơm nước thô.

• Hệ thống phòng cháy chữa cháy (PCCC): Lắp đặt trước các cụm van báo động (Alarm Valve), van cứu hỏa để đảm bảo không có rác làm tắc nghẽn vòi phun khi có sự cố.

• Hệ thống HVAC và điều hòa không khí: Ứng dụng trong các hệ thống chiller làm mát bằng nước, hệ thống tuần hoàn nước nóng/lạnh của các tòa nhà cao tầng.

• Ngành công nghiệp sản xuất: Sử dụng trong các nhà máy dệt nhuộm, sản xuất giấy, nhà máy hóa chất nhẹ, nơi dòng lưu chất cần được đảm bảo độ sạch tiêu chuẩn trước khi đưa vào dây chuyền.

7. Hướng dẫn lắp đặt Van Y Lọc Gang SOY JL-1040

Để van hoạt động hiệu quả và không gây ảnh hưởng đến lưu lượng dòng chảy, quy trình lắp đặt cần tuân thủ các bước kỹ thuật sau:

Chuẩn bị trước khi lắp đặt

• Kiểm tra kỹ bên trong lòng van và lưới lọc để đảm bảo không có vật lạ nằm sẵn bên trong.

• Làm sạch hai đầu đường ống kết nối, loại bỏ xỉ hàn, bụi bẩn hoặc rác bên trong ống.

• Chuẩn bị gioăng bích phù hợp (thường là gioăng cao su bọc thép hoặc gioăng EPDM tiêu chuẩn PN16).

Tiến hành lắp đặt

• Hướng dòng chảy: Lắp van tuân theo mũi tên được đúc nổi trên thân van. Chiều mũi tên phải trùng với chiều dịch chuyển của chất lỏng.

• Hướng của nhánh lọc: Van Y lọc có thể lắp theo phương ngang hoặc phương đứng (chỉ áp dụng khi dòng chảy hướng từ trên xuống). Nhánh chứa lưới lọc (chữ Y) bắt buộc phải hướng xuống dưới để trọng lực giúp tích tụ cặn bẩn tại đáy, tránh cặn trào ngược vào ống.

• Siết bulông: Đặt gioăng làm kín vào giữa mặt bích của van và mặt bích ống. Tiến hành siết các bulông đối xứng nhau (siết chéo) một cách từ từ và đều lực để tránh làm vênh bích hoặc nứt tai bích van.

8. Những lỗi thường gặp và cách khắc phục của Van Y Lọc Gang SOY JL-1040

Trong quá trình vận hành, van có thể gặp một số sự cố nhỏ. Dưới đây là bảng tổng hợp các lỗi thường gặp và cách xử lý nhanh chóng:

9. Van Duy Thành chuyên cung cấp Van Y Lọc Gang SOY JL-1040

Nếu bạn đang tìm kiếm một địa chỉ uy tín để mua sản phẩm van Y lọc gang SOY JL-1040, Van Duy Thành tự hào là đơn vị đối tác chiến lược hàng đầu của bạn. Chúng tôi cam kết mang đến cho quý khách hàng những sản phẩm và dịch vụ với chất lượng vượt trội:

• Hàng chính hãng 100%: Toàn bộ sản phẩm đạt chuẩn chất lượng quốc tế, có đầy đủ chứng chỉ CO, CQ, rõ ràng về nguồn gốc xuất xứ.

• Kho hàng lớn, sẵn sàng cung ứng: Chúng tôi luôn lưu kho sẵn các kích cỡ từ DN50 đến DN300, đáp ứng nhanh chóng tiến độ của các công trình, dự án lớn nhỏ trên toàn quốc.

• Giá cả cạnh tranh nhất thị trường: Chính sách chiết khấu cực kỳ hấp dẫn dành cho các nhà thầu, đại lý và đơn vị thi công.

• Dịch vụ hậu mãi chu đáo: Bảo hành chính hãng 12 tháng, hỗ trợ tư vấn kỹ thuật 24/7 và giao hàng tận chân công trình.
