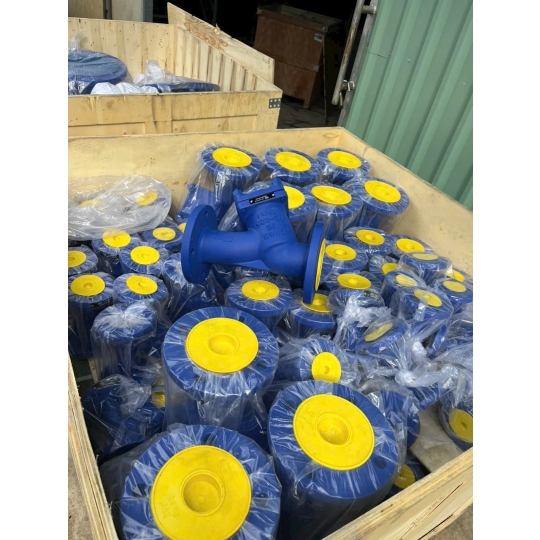

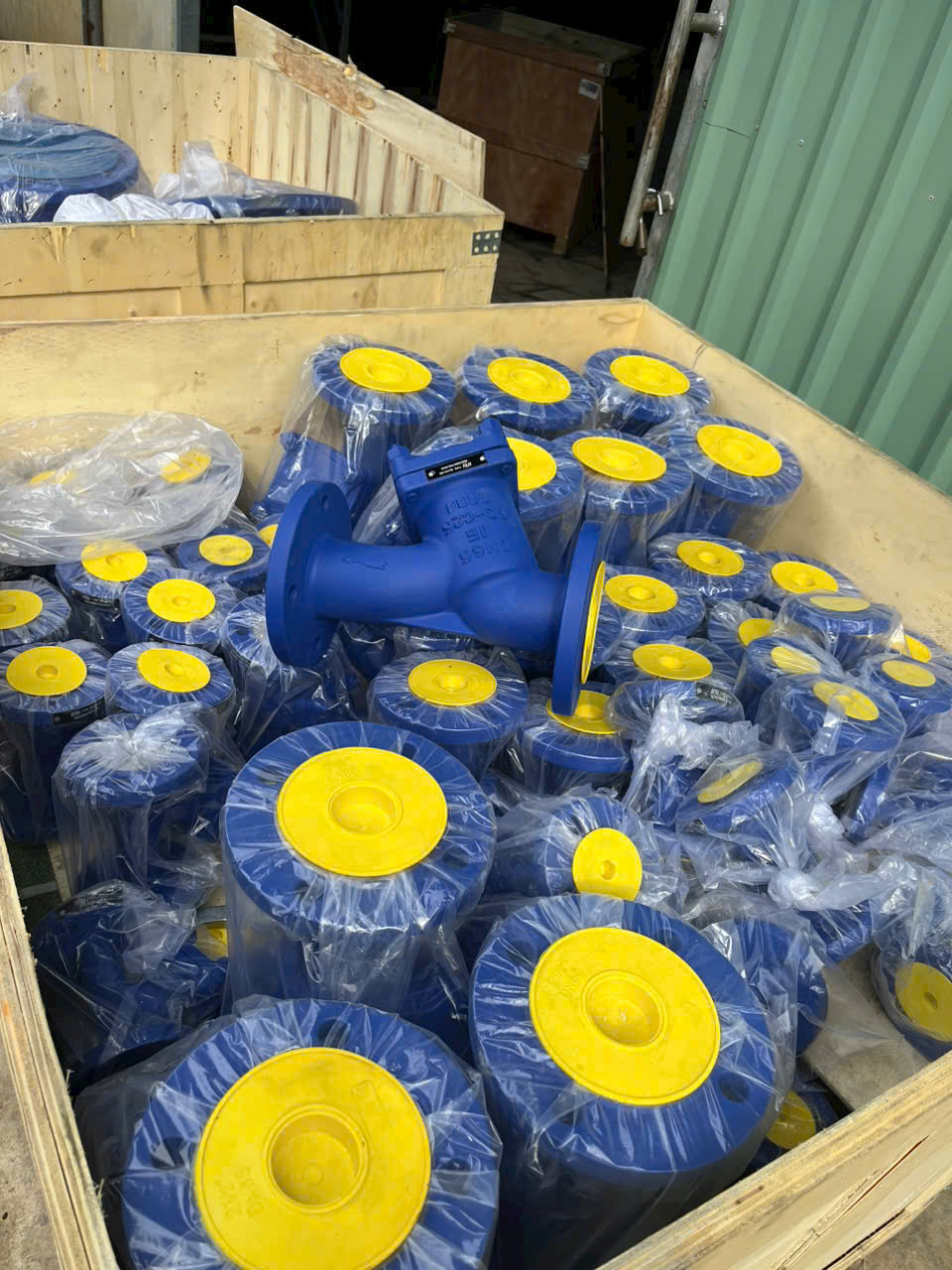

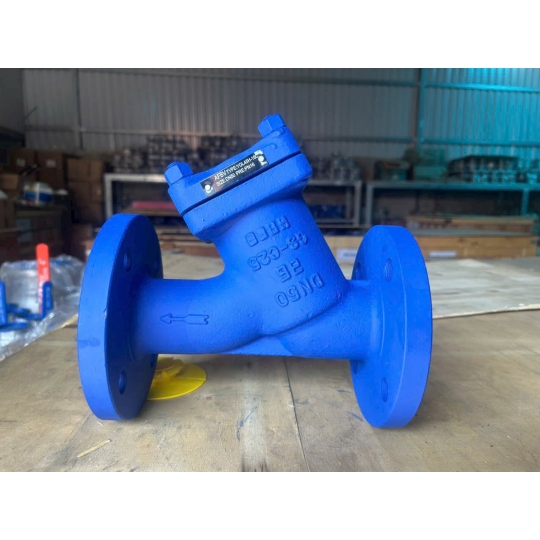

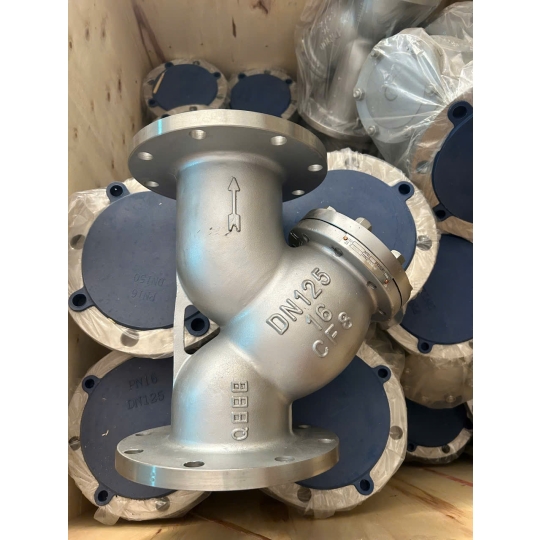

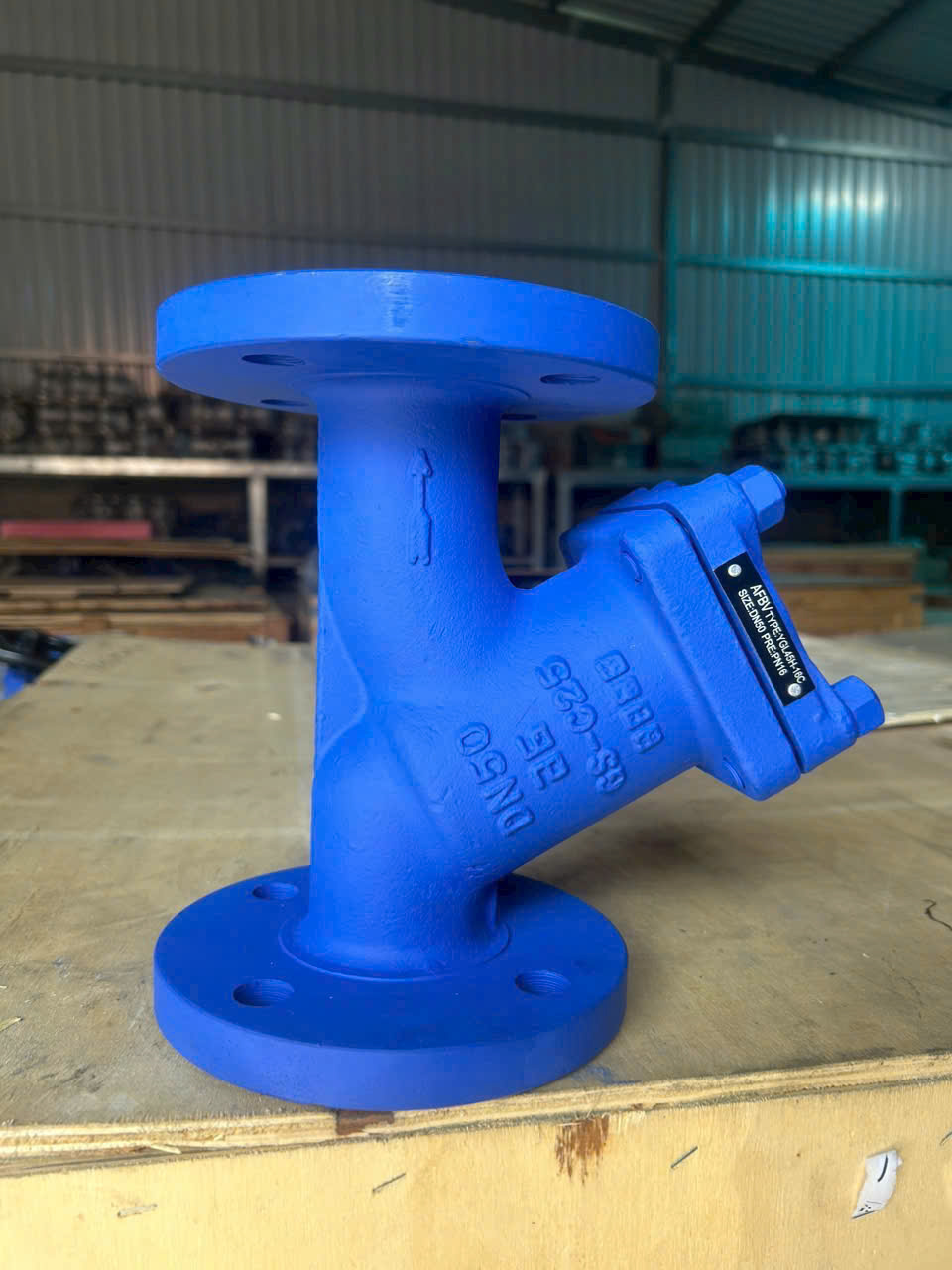

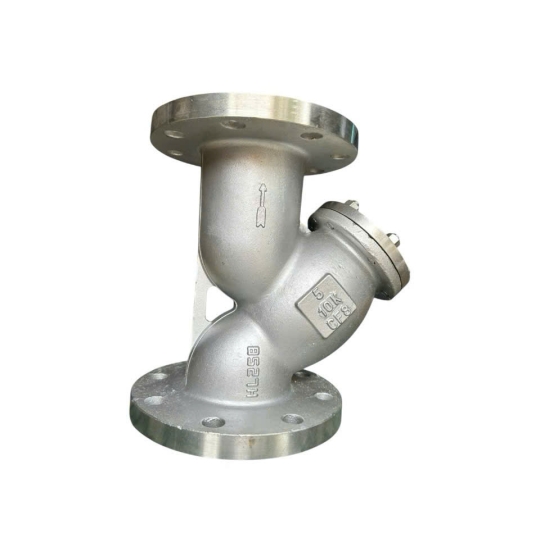

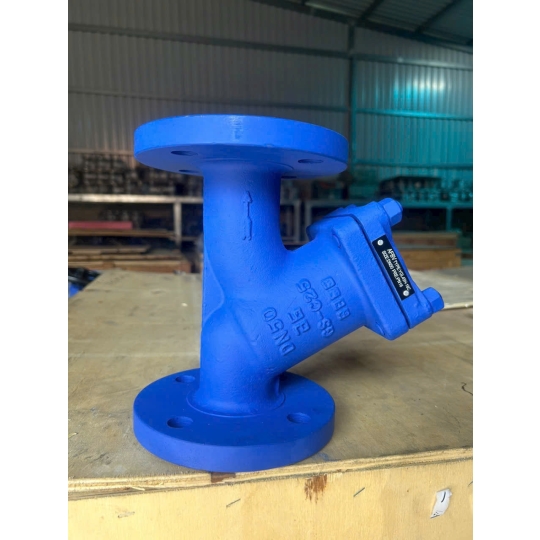

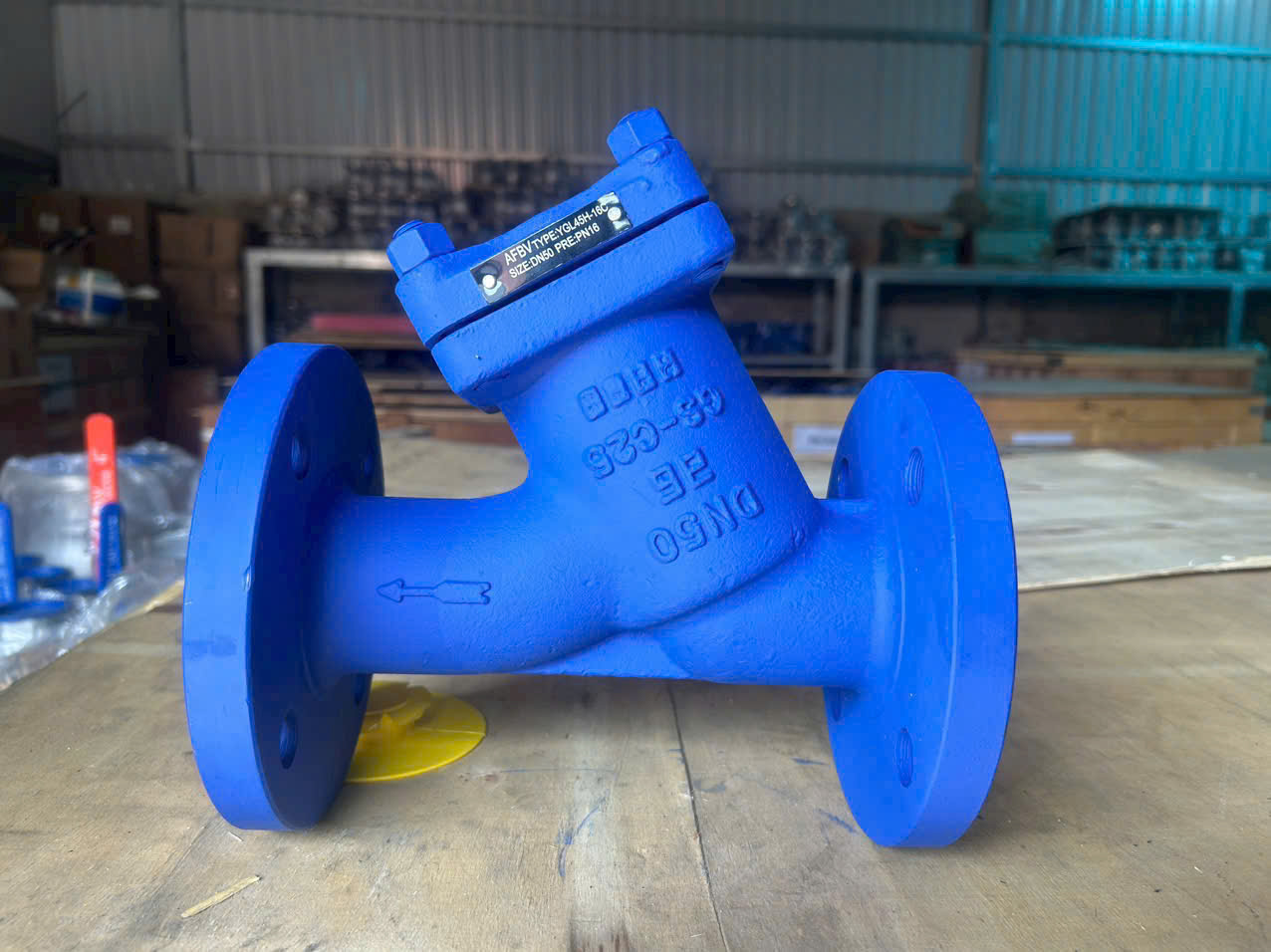

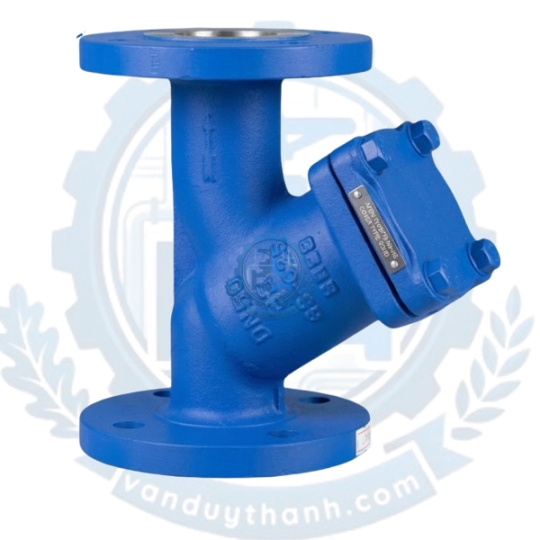

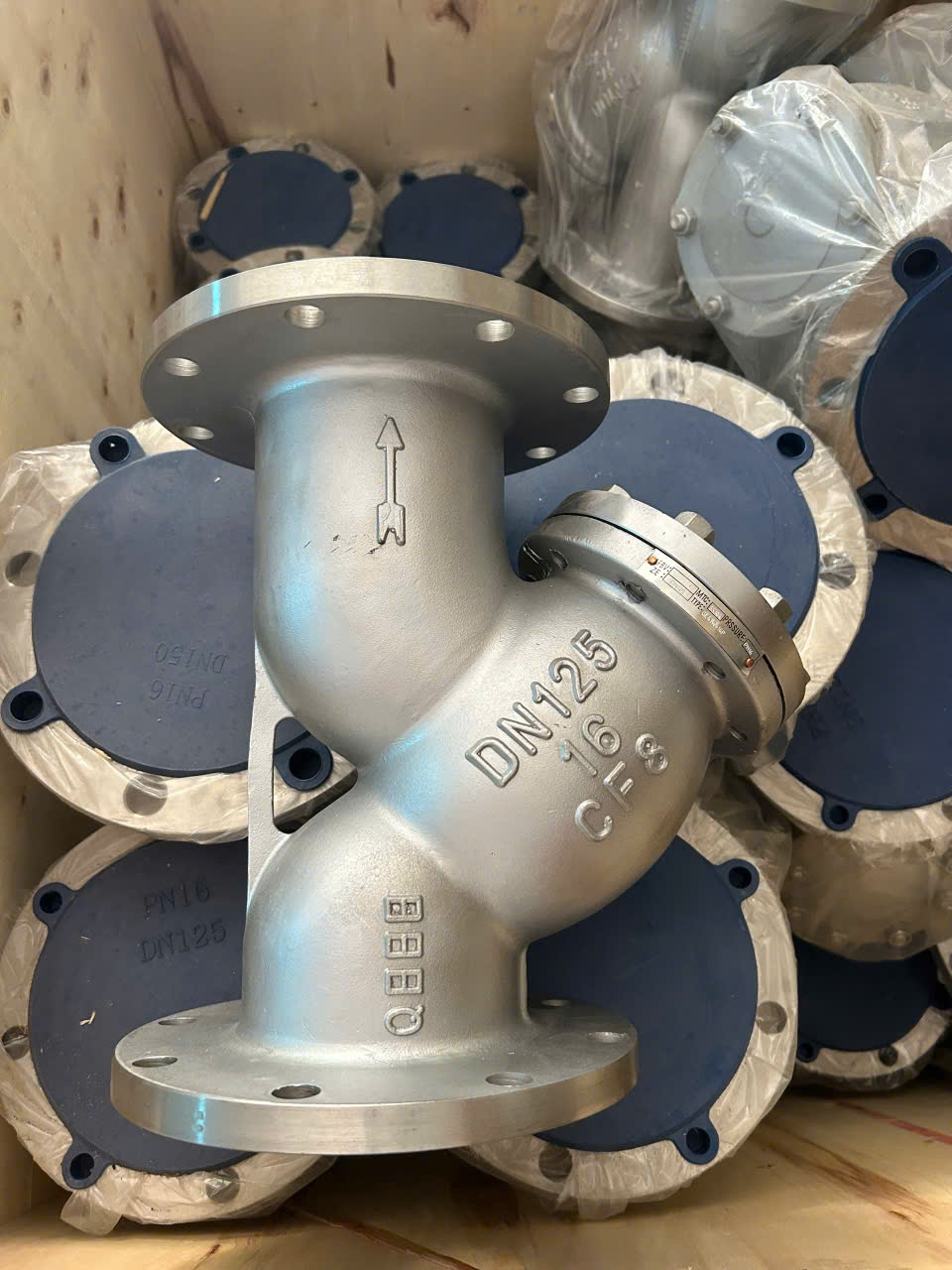

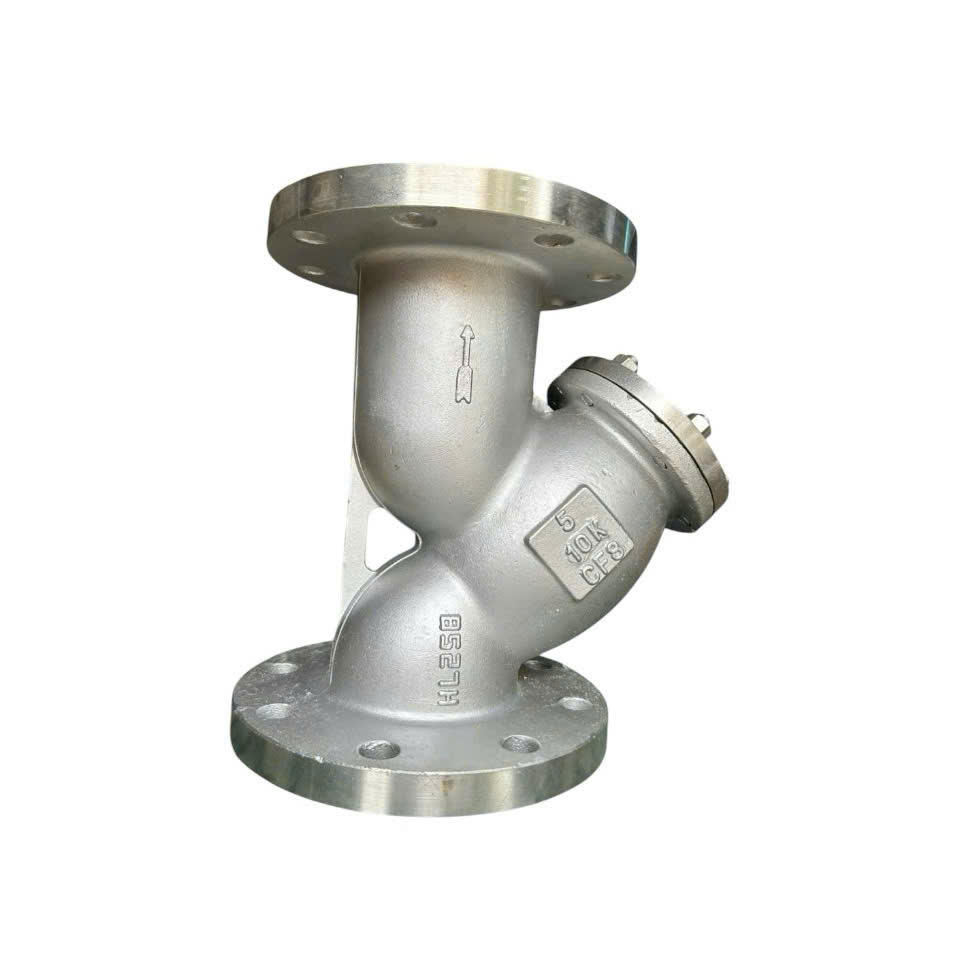

Y Lọc Thép Mặt Bích PN16, PN25, PN40 | DN15, 20, 25, 32, 40 - 400

Giới thiệu về sản phẩm: Y lọc thép mặt bích PN16, PN25, PN40 | DN15 - DN400 (tên tiếng Anh: Cast Steel Y-Strainer) là dòng thiết bị lọc rác chuyên dụng công nghiệp, được lắp đặt cố định trên hệ thống đường ống mặt bích. Thiết bị đóng vai trò như một "lá chắn" bảo vệ, có nhiệm vụ loại bỏ hoàn toàn các tạp chất rắn, cặn bẩn, sỉ hàn hay cát sỏi ra khỏi lưu chất dòng chảy. Nhờ chế tạo từ vật liệu thép đúc chịu lực cao cấp kết hợp dải kích thước cực rộng từ DN15 đến DN400, sản phẩm đảm bảo vận hành bền bỉ trong những môi trường áp suất cực lớn và nhiệt độ cao vượt trội mà các dòng y lọc gang thông thường không thể đáp ứng.

1. Tính năng của y lọc thép mặt bích PN16, PN25, PN40

Sản phẩm sở hữu nhiều đặc tính kỹ thuật cơ lý vượt trội, giúp tối ưu hóa hiệu suất vận hành của toàn bộ hệ thống đường ống công nghiệp:

• Chịu áp lực và va đập cơ học cực tốt: Khả năng chịu ứng suất nén và chống sốc nhiệt từ vật liệu thép đúc giúp thiết bị hoạt động an toàn ở các dải áp lực cao như PN16, PN25 và PN40.

• Độ bền nhiệt độ vượt trội: Khác với chất liệu gang thông thường bị giới hạn nhiệt độ thấp, y lọc thép carbon chịu được mức nhiệt độ làm việc liên tục lên đến 400°C, vô cùng bền bỉ trong môi trường quá nhiệt.

• Thiết kế tối ưu lưu lượng: Nhánh chữ Y được tính toán góc nghiêng cơ học chính xác, giúp giảm thiểu tối đa hiện tượng sụt áp (pressure drop) của dòng lưu chất khi đi qua lưới lọc, đảm bảo công suất hoạt động cho các thiết bị phía sau.

• Lưới lọc thép không gỉ cao cấp: Phần lõi lọc được làm bằng inox dày dặn, có khả năng chống ăn mòn tuyệt đối, chịu được áp lực dòng chảy xiết mà không bị rách hay móp méo.

2. Tác dụng của y lọc thép mặt bích PN16, PN25, PN40

• Bảo vệ thiết bị đắt tiền phía sau: Tác dụng cốt lõi của y lọc thép là bảo vệ các thiết bị nhạy cảm như bơm cao áp, van giảm áp, van điều khiển điện, đồng hồ đo lưu lượng không bị kẹt, xước buồng làm việc hoặc hư hỏng do cặn bẩn rắn gây ra.

• Nâng cao chất lượng lưu chất: Lọc sạch tạp chất thô trong dòng chảy, đảm bảo độ tinh khiết của dung môi phục vụ cho quy trình sản xuất, ngăn ngừa hiện tượng tắc nghẽn vòi phun hoặc các đường ống nhánh nhỏ.

• Giảm thiểu chi phí bảo trì hệ thống: Gom toàn bộ rác thải, cặn bẩn vào một vị trí cố định giúp kỹ sư dễ dàng xả cặn định kỳ, kéo dài tuổi thọ cho toàn chu trình và hạn chế tối đa thời gian dừng máy sửa chữa ngoài ý muốn.

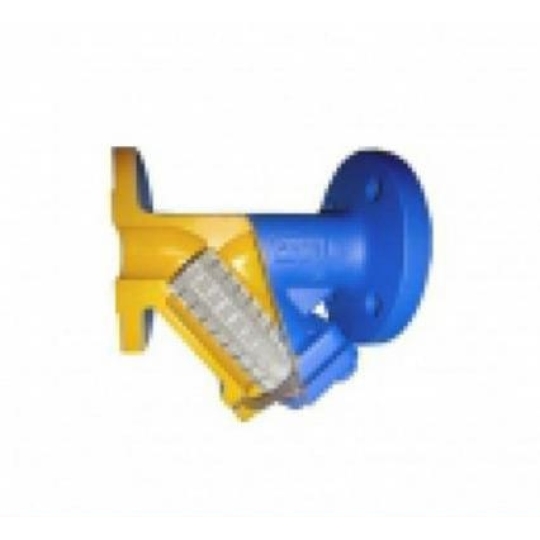

3. Cấu tạo chi tiết của y lọc thép mặt bích PN16, PN25, PN40

Một sản phẩm y lọc thép bích hoàn chỉnh bao gồm các bộ phận cơ khí liên kết chặt chẽ như sau:

3.1. Thân y lọc (Body)

Được đúc hoàn toàn từ mác thép carbon chất lượng cao như ASTM A216 WCB hoặc GS-C25. Thân van có thiết kế hình chữ "Y" với hai đầu đúc liền dải mặt bích dày dặn đạt các tiêu chuẩn quốc tế nghiêm ngặt như DIN, BS hoặc JIS.

3.2. Lưới lọc rác (Screen / Mesh)

Là bộ phận trực tiếp giữ lại tạp chất, nằm gọn bên trong nhánh nghiêng của chữ Y. Lưới được chế tạo từ inox SUS304 hoặc SUS316 dạng đục lỗ thô kết hợp với một lớp lưới dệt tinh bên trong. Mật độ lỗ lọc có thể tùy chọn từ 20 mesh đến 200 mesh (tương đương kích cỡ hạt từ vài trăm micro m đến 1000 micro m).

3.3. Nắp van (Bonnet)

Chế tạo cùng chất liệu thép đúc với thân van, kết nối chặt chẽ với thân thông qua hệ thống bu lông chịu lực cường độ cao. Nắp van có thể tháo rời hoàn toàn để công nhân vệ sinh hoặc thay thế lưới lọc bên trong.

3.4. Gioăng làm kín nắp (Gasket)

Nằm giữa thân van và nắp van để ngăn chặn lưu chất rò rỉ ra bên ngoài. Đối với môi trường nhiệt độ cao, gioăng bắt buộc phải dùng vật liệu Graphite bọc thép hoặc PTFE cao cấp chịu nhiệt.

3.5. Nút xả cặn (Drain Plug)

Được thiết kế ngay dưới đáy nắp van, giúp người vận hành có thể tháo nhanh để xả bớt bụi bẩn, cặn nhỏ ra ngoài mà không cần phải tháo toàn bộ nắp y lọc.

4. Thông số kỹ thuật chi tiết của y lọc thép mặt bích

5. Nguyên lí làm việc của y lọc thép mặt bích PN16, PN25, PN40

Y lọc thép vận hành hoàn toàn tự động dựa trên nguyên lý cơ học dòng chảy và trọng lực mà không cần cấp nguồn điện hay khí nén:

1. Dòng chất lưu (nước, hơi, dầu) mang theo cặn bẩn di chuyển từ đường ống đi vào cửa vào (Inlet) của y lọc thép.

2. Khi dòng chảy đi qua đoạn rẽ nhánh chữ Y, cấu trúc chuyển hướng buộc lưu chất phải đi xuyên qua các lỗ nhỏ của lõi lưới lọc inox từ trong ra ngoài (hoặc từ ngoài vào trong tùy thiết kế).

3. Các hạt chất rắn, sỉ tạp chất có kích thước lớn hơn mắt lưới (Mesh) sẽ bị giữ lại hoàn toàn và rơi xuống tích tụ dưới phần đáy nắp y lọc.

4. Dòng chất lưu sạch sau khi lọc loại bỏ cặn bẩn sẽ tiếp tục hành trình đi ra ngoài qua cửa ra (Outlet) để đi tới các thiết bị công nghiệp phía sau một cách an toàn.

6. Môi trường ứng dụng thực tế của sản phẩm

Sản phẩm được thiết kế tối ưu để làm việc trong những hệ thống đường ống đòi hỏi tính an toàn kỹ thuật cao:

• Hệ thống hơi nóng (Steam) công nghiệp: Lắp đặt tại đầu vào của trạm giảm áp, van bẫy hơi, lò hơi để lọc sỉ hàn, cặn canxi bám trên vách ống hơi nhiệt độ cao.

• Hệ thống dầu truyền nhiệt (Thermal Oil): Ứng dụng trong các nhà máy dệt, nhuộm, bao bì, trạm gia nhiệt nơi dầu nóng tuần hoàn liên tục ở dải nhiệt độ từ 200°C đến 350°C.

• Ngành công nghiệp dầu khí, xăng dầu: Lọc tạp chất thô trong các đường ống dẫn dầu thô, xăng, dầu diesel, hệ thống condensate khí hóa lỏng.

• Trạm bơm cấp nước áp lực cao: Bảo vệ cánh bơm của các dòng bơm ly tâm trục đứng, trục ngang công suất lớn trong các nhà máy xử lý nước, hệ thống phòng cháy chữa cháy (PCCC) cao ốc.

7. Phân loại và chọn sản phẩm đúng mục đích sử dụng

Để hệ thống vận hành trơn tru và tối ưu hóa ngân sách đầu tư, quý khách cần lưu ý cách phân loại và chọn mua sản phẩm chính xác:

• Chọn theo áp lực thiết kế của hệ thống:

  • Tiêu chuẩn PN16: Phù hợp cho các hệ thống nước, hơi nóng áp lực trung bình dưới 16 bar.

  • Tiêu chuẩn PN25 & PN40: Bắt buộc phải chọn cho đường ống hơi quá nhiệt, dầu nóng áp lực cao hoặc trạm bơm cao áp để đảm bảo độ dày vách thép không bị nứt vỡ dưới áp lực lớn.

• Chọn theo kích cỡ hạt cặn (Mật độ Mesh):

  • Nếu chỉ cần lọc rác thô, sỏi đá lớn bảo vệ bơm: Chọn lưới lọc từ 20 mesh - 40 mesh để đảm bảo dòng chảy lưu thông nhanh nhất.

  • Nếu cần bảo vệ van điều khiển tuyến tính hoặc đồng hồ đo: Nên chọn lưới lọc tinh từ 80 mesh đến 200 mesh để giữ lại các hạt bụi siêu nhỏ (kích thước tính bằng micro m).

• Kiểm tra tiêu chuẩn mặt bích: Xác định bích đường ống hiện tại là tiêu chuẩn Đức (DIN) hay Anh (BS) để chọn y lọc thép có tiêu chuẩn bích tương ứng, tránh tình trạng lệch tâm bu lông gây rò rỉ lưu chất.

8. Van Duy Thành chuyên cung cấp y lọc thép mặt bích PN16, PN25, PN40 | DN15 - DN400

Van Duy Thành tự hào là đơn vị uy tín hàng đầu tại Việt Nam, chuyên nhập khẩu trực tiếp và phân phối chính hãng dòng sản phẩm y lọc thép mặt bích PN16, PN25, PN40 đầy đủ các kích cỡ từ nhỏ DN15, DN20, DN25, DN32, DN40 cho đến các kích cỡ cực lớn phục vụ dự án như DN200, DN300, DN400.

Đến với Van Duy Thành, quý khách hàng hoàn toàn yên tâm bởi:

• Toàn bộ sản phẩm đều cam kết chính hãng 100%, đầy đủ chứng chỉ chất lượng CO, CQ, kiểm định áp lực nghiêm ngặt trước khi xuất kho.

• Giá thành cực kỳ ưu đãi và cạnh tranh mạnh mẽ do chúng tôi nhập khẩu trực tiếp từ nhà máy sản xuất, không qua trung gian.

• Kho hàng diện tích lớn luôn sẵn hàng số lượng lớn, giao hàng nhanh chóng trên toàn quốc để kịp tiến độ công trình của bạn.

• Chế độ bảo hành chính hãng lên tới 12 tháng, hỗ trợ tư vấn kỹ thuật lựa chọn mesh lưới lọc phù hợp nhất với đặc thù môi chất của nhà máy.
