Van Bi Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động & Phân Loại

Trong số các loại van công nghiệp phổ biến hiện nay, van bi (ball valve) được đánh giá là một trong những lựa chọn hàng đầu nhờ khả năng đóng mở nhanh chóng, độ kín tuyệt vời và tuổi thọ cao. Từ hệ thống cấp nước tòa nhà, nhà máy hóa chất đến đường ống dầu khí — van bi xuất hiện ở hầu hết mọi ngành công nghiệp.
Vậy van bi là gì? Cấu tạo và nguyên lý hoạt động như thế nào? Bài viết này sẽ giải đáp toàn bộ từ A đến Z, giúp bạn hiểu rõ và chọn đúng loại van bi phù hợp với hệ thống của mình

1. Van Bi Là Gì?

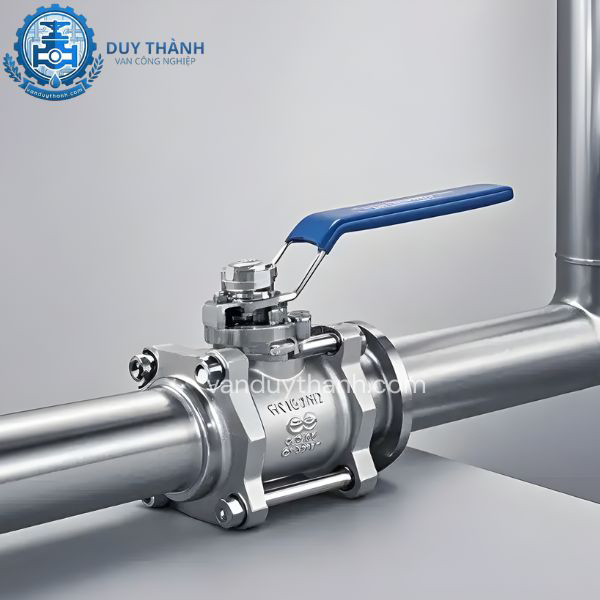

Van bi (Tếng Anh: ball valve) là loại van công nghiệp sử dụng một quả bi hình cầu có lỗ thông ở giữa làm cơ cấu đóng mở. Khi lỗ của quả bi thẳng hàng với đường ống, dòng lưu chất chạy qua tự do (van mở hoàn toàn). Khi xoay quả bi 90°, lỗ vuông góc với đường ống và dòng chảy bị chặn hoàn toàn (van đóng).

Đặc điểm nổi bật nhất của van bi là khả năng đóng mở cực nhanh chỉ bằng một thao tác xoay 90° — điều mà nhiều loại van khác như van cổng hay van cầu không thể làm được.

Định nghĩa ngắn gọn

• Van bi = Thiết bị kiểm soát dòng chảy dùng cơ cấu quả bi xoay 90°.

• Tên gọi khác: van khóa bi, van xoay bi, ball valve (tiếng Anh).

• Tiêu chuẩn phổ biến: ASME B16.34 | API 6D | EN 17864

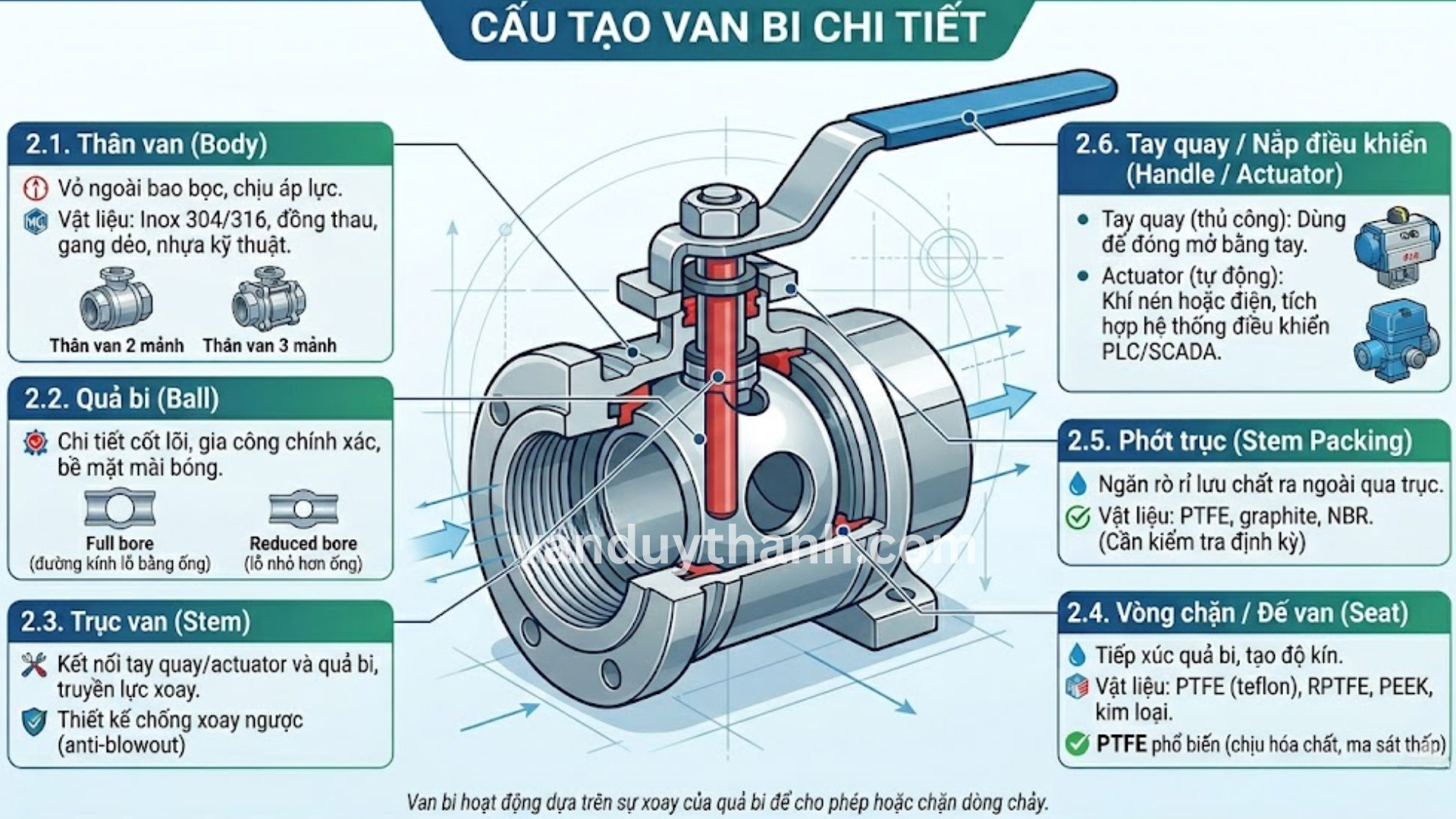

2. Cấu Tạo Van Bi Chi Tiết

Dù có nhiều biến thể về kích thước và vật liệu, van bi đều bao gồm các bộ phận cơ bản sau:

2.1. Thân van (Body)

Thân van là vỏ ngoài bao bọc toàn bộ các chi tiết bên trong, chịu áp lực của hệ thống. Vật liệu thân van có thể là inox 304, inox 316, đồng thau, gang dẻo hoặc nhựa kỹ thuật (UPVC, PP) tùy theo môi trường làm việc. Thân van thường có 2 hoặc 3 mảnh (2-piece / 3-piece body) để thuận tiện tháo lắp bảo dưỡng.

2.2. Quả bi (Ball)

Đây là chi tiết cốt lõi của van bi. Quả bi được gia công chính xác với bề mặt mài bóng cao để đảm bảo độ kín tuyệt đối khi van đóng. Lỗ thông qua quả bi (bore) có thể là full bore (đường kính lỗ bằng đường kính ống) hoặc reduced bore (lỗ nhỏ hơn đường kính ống).

2.3. Trục van (Stem)

Trục van kết nối giữa tay quay (hoặc actuator) và quả bi, truyền lực xoay để vận hành van. Trục được thiết kế chống xoay ngược (anti-blowout stem) nhằm đảm bảo an toàn trong trường hợp áp suất đột ngột.

2.4. Vòng chặn / Đế van (Seat)

Đế van (seat ring) tiếp xúc trực tiếp với bề mặt quả bi, tạo ra độ kín khi van đóng. Vật liệu làm đế van thường là PTFE (teflon), RPTFE, PEEK hoặc kim loại tùy theo nhiệt độ và môi trường. Đế van PTFE phổ biến nhất nhờ chịu hóa chất tốt và hệ số ma sát thấp.

2.5. Phớt trục (Stem Packing)

Phớt trục ngăn rò rỉ lưu chất ra ngoài qua vị trí trục van. Vật liệu phớt thường là PTFE, graphite hoặc NBR. Đây là chi tiết hay bị mòn nhất theo thời gian và cần kiểm tra định kỳ.

2.6. Tay quay / Nắp điều khiển (Handle / Actuator)

Tay quay là bộ phận người vận hành trực tiếp dùng để đóng mở van thủ công. Van bi cũng có thể được trang bị actuator khí nén hoặc actuator điện để tự động hóa vận hành từ xa, tích hợp vào hệ thống PLC/SCADA.

3. Nguyên Lý Hoạt Động Của Van Bi

Nguyên lý hoạt động của van bi rất đơn giản nhưng cực kỳ hiệu quả, dựa trên cơ chế xoay quả bi 90° để kiểm soát dòng chảy:

• Trạng thái MỞ hoàn toàn: Lỗ qua quả bi thẳng hàng với đường ống. Lưu chất chạy qua với tổn thất áp suất cực thấp. Tay quay song song với đường ống.

• Trạng thái ĐÓNG hoàn toàn: Xoay tay quay 90°, quả bi xoay theo. Lỗ quay vuông góc với dòng chảy, chặn lưu chất hoàn toàn. Tay quay vuông góc với đường ống.

• Trạng thái điều tiết (với một số loại): Quả bi ở góc giữa 0° và 90°. Lưu lượng được điều tiết một phần — tuy nhiên không khuyến nghị duy trì van bi ở trạng thái mở nửa chừng trong thời gian dài vì gây mài mòn đế van.

Lưu ý kỹ thuật quan trọng

• Van bi được thiết kế cho chế độ ON/OFF (đóng hoàn toàn hoặc mở hoàn toàn).

• Không nên dùng van bi thường để điều tiết lưu lượng liên tục — sử dụng control valve hoặc van bướm cho mục đích này.

• Ngoại lệ: Van bi V-port (chữ V) được thiết kế đặc biệt để điều tiết lưu lượng chính xác.

4. Phân Loại Van Bi

4.1. Theo đường kính lỗ thông (Bore)

• Full Bore (Full Port): Đường kính lỗ quả bi bằng đường kính trong của ống. Tổn thất áp suất tối thiểu, dòng chảy không bị cản. Phù hợp khi cần dùng cây thông ống (pigging). Giá cao hơn và kích thước van lớn hơn.

• Reduced Bore (Standard Port): Đường kính lỗ nhỏ hơn đường kính ống (thường bằng 1 cỡ). Nhỏ gọn hơn, giá rẻ hơn. Tổn thất áp suất cao hơn. Phù hợp cho đa số ứng dụng thông thường.

4.2. Theo cơ cấu giữ quả bi (Ball Support)

• Floating Ball (Bi nổi): Quả bi không có trục đỡ phía dưới, được giữ bởi hai đế van. Áp suất đẩy quả bi ép vào đế tạo độ kín. Phù hợp cho áp suất thấp đến trung bình (đến Class 600). Kết cấu đơn giản, giá rẻ hơn.

• Trunnion Mounted Ball (Bi có trục đỡ): Quả bi được cố định bằng trục đỡ trên và dưới. Giảm lực vận hành, đặc biệt với van kích thước lớn và áp suất cao. Đế van có lò xo tự động ép vào bi để đảm bảo độ kín. Phù hợp cho ứng dụng áp suất cao (Class 600 trở lên), dầu khí, hóa chất.

4.3. Theo số mảnh thân van (Body Construction)

• Van bi 1 mảnh (1-piece body): Thân van liền khối, không thể tháo ra bảo dưỡng. Giá rẻ nhất, chỉ dùng cho ứng dụng áp suất thấp, không quan trọng.

• Van bi 2 mảnh (2-piece body): Thân van gồm 2 phần ghép với nhau. Tháo lắp dễ dàng nhưng cần tháo khỏi đường ống để bảo dưỡng.

• Van bi 3 mảnh (3-piece body): Thân van gồm 3 phần. Phần giữa có thể tháo ra bảo dưỡng, thay bi và đế van mà không cần tháo toàn bộ van khỏi ống — tiết kiệm thời gian và chi phí bảo trì đáng kể.

4.4. Theo kiểu kết nối

• Kết nối ren (Threaded/Screwed): DN15 đến DN50. Lắp nhanh, chi phí thấp. Phù hợp cho hệ thống áp suất thấp, đường ống nhỏ.

• Kết nối mặt bích (Flanged): DN25 trở lên. Chuẩn kết nối công nghiệp phổ biến nhất. Dễ tháo lắp bảo dưỡng.

• Kết nối hàn (Butt Weld / Socket Weld): Dùng trong công nghiệp dầu khí, hóa chất đòi hỏi độ kín tuyệt đối.

• Kết nối wafer/ lug: Kẹp giữa 2 mặt bích, tiết kiệm không gian — phổ biến với van bướm hơn van bi.

5. Vật Liệu Chế Tạo Van Bi Phổ Biến

6. Ưu Và Nhược Điểm Của Van Bi

Ưu điểm

• Đóng mở nhanh chỉ cần xoay 90°, lý tưởng cho hệ thống cần cắt dòng khẩn cấp.

• Độ kín cao nhờ rò rỉ nội (internal leakage) cực thấp, đạt Leakage Class VI theo tiêu chuẩn ANSI/FCI 70-2.

• Tổn thất áp suất thấp (đặc biệt với loại full bore), không ảnh hưởng đến lưu lượng hệ thống.

• Tuổi thọ cao do ít bộ phận chuyển động, bảo dưỡng đơn giản.

• Đa dụng khi có thể hoạt động tốt với chất lỏng, khí, hơi và nhiều loại hóa chất.

• Chỉ thị trực quan vì chỉ cần nhìn vào tay quay có thể biết ngay van đang mở hay đóng.

Nhược điểm

• Không phù hợp để điều tiết lưu lượng liên tục  vì khi sử dụng ở trạng thái nửa mở gây mài mòn đế van.

• Có thể xảy ra hiện tượng "cavity" (hốc kẹt lưu chất) khi van đóng dễ gây áp suất dư trong lòng van, đặc biệt nguy hiểm với lưu chất giãn nở như khí hóa lỏng. Cần dùng van bi có tính năng tự xả áp (self-relieving seat) hoặc van có lỗ xả trên bi (DBB — Double Block & Bleed).

• Không tự làm sạch nếu lưu chất chứa cặn bẩn hoặc chất lơ lửng sẽ tích tụ trong hốc bi.

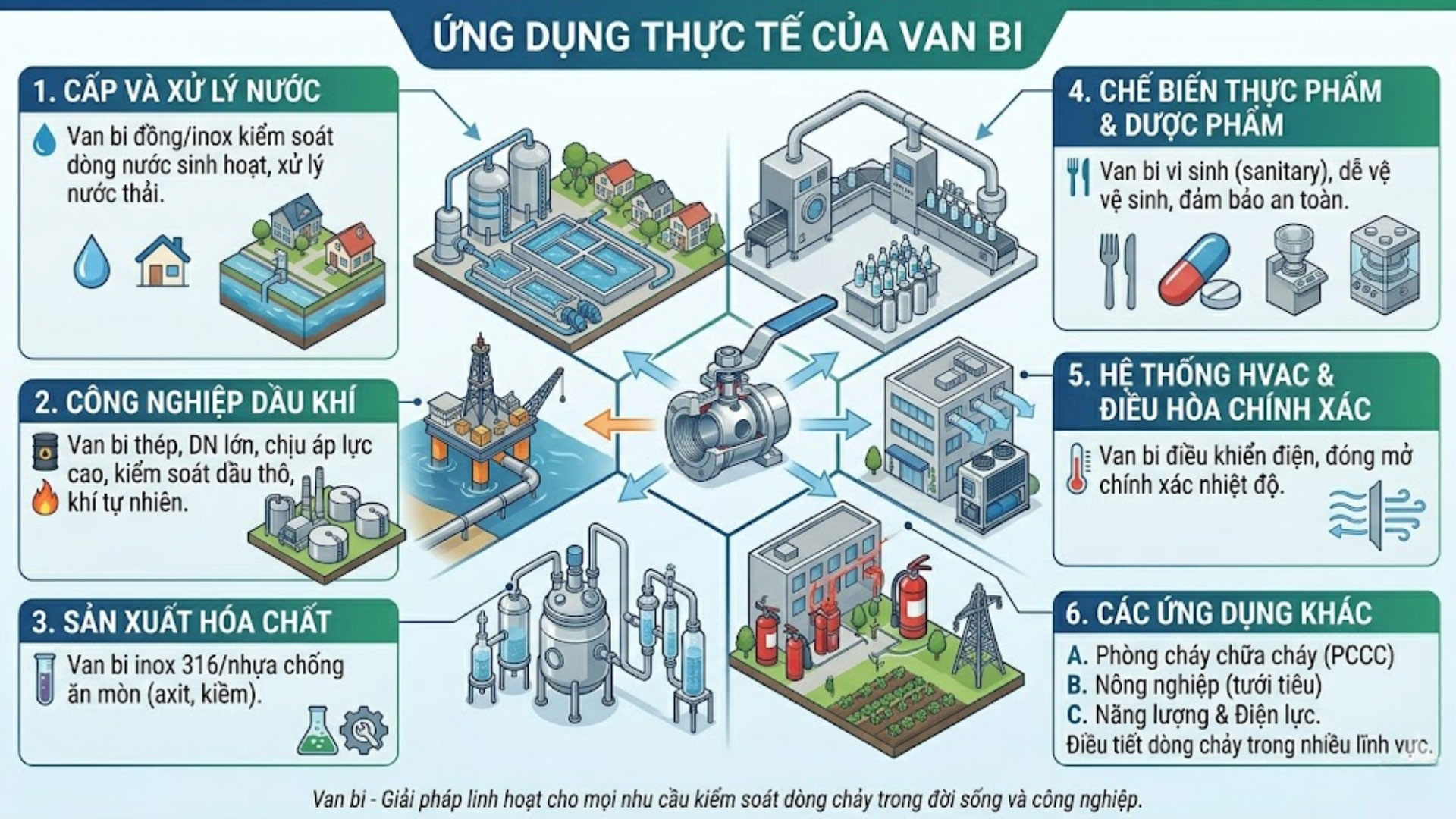

7. Ứng Dụng Thực Tế Của Van Bi

Van bi được ứng dụng rộng rãi trong hầu hết các lĩnh vực công nghiệp nhờ tính linh hoạt và độ tin cậy cao:

• Hệ thống cấp thoát nước: Van bi đồng hoặc inox dùng phổ biến trong hệ thống cấp nước sinh hoạt, tòa nhà, khu đô thị.

• Dầu khí và hóa dầu: Van bi trunnion kích thước lớn, áp suất cao (API 6D), vật liệu đặc biệt cho đường ống dẫn dầu khí.

• Hóa chất và dược phẩm: Van bi inox 316L với đế PTFE, đảm bảo vệ sinh và chống ăn mòn.

• Thực phẩm và đồ uống: Van bi vi sinh (sanitary ball valve) kết nối tri-clamp, bề mặt tiếp xúc đánh bóng Ra ≤ 0.8µm.

• PCCC và hệ thống chữa cháy: Van bi inox làm van isolation trong hệ thống sprinkler.

• Khí nén và khí công nghiệp: Van bi đồng hoặc inox cho hệ thống khí nén, oxy, nitơ.

• HVAC và lạnh công nghiệp: Van bi nhỏ làm van cô lập (isolation) trong hệ thống nước lạnh, chiller.

8. Tiêu Chí Lựa Chọn Van Bi Phù Hợp

Để chọn đúng van bi cho hệ thống, cần xem xét 5 yếu tố sau:

1. Xác định lưu chất: Lỏng, khí, hơi, hóa chất hay thực phẩm? Mỗi loại yêu cầu vật liệu thân van và đế van khác nhau.

2. Xác định áp suất và nhiệt độ: PN16 hay Class 150 cho hệ thống thông thường; PN40–PN100 hoặc Class 300–600 cho áp suất cao. Nhiệt độ ảnh hưởng trực tiếp đến vật liệu đế van (PTFE chịu đến ~200°C, PEEK đến ~260°C).

3. Chọn kích thước (DN): Luôn chọn van cùng kích thước với đường ống. Với full bore, tổn thất áp suất bằng không đáng kể — cân nhắc nếu hệ thống cần lưu lượng tối đa.

4. Chọn vật liệu thân van và bi: Tham khảo biểu đồ chọn vật liệu theo tính chất hóa học của lưu chất. Môi trường thông thường dùng inox 304; môi trường ăn mòn dùng inox 316; môi trường đặc biệt cần Hastelloy hoặc Duplex.

5. Chọn kiểu điều khiển: Tay quay thủ công cho van vận hành không thường xuyên; actuator khí nén cho van vận hành thường xuyên hoặc cần tốc độ; actuator điện cho tích hợp PLC/SCADA từ xa.

Gợi ý chọn nhanh theo ứng dụng

• Nước sạch / sinh hoạt: Van bi đồng DN15-DN50 / Van bi inox 304 DN50 trở lên

• Hóa chất ăn mòn: Van bi inox 316L với đế PTFE

• Dầu khí áp suất cao: Van bi trunnion API 6D, Class 600 trở lên

• Thực phẩm / dược phẩm: Van bi vi sinh (sanitary) inox 316L + kết nối tri-clamp

• Hệ thống tự động: Van bi + actuator điện/khí nén + positioner

9. FAQ — Câu Hỏi Thường Gặp Về Van Bi

❓ Van bi và van bướm khác nhau như thế nào?

Van bi dùng quả bi xoay 90° để đóng mở, cho độ kín tốt hơn và phù hợp với mọi kích thước. Van bướm dùng đĩa phẳng xoay quanh trục, nhỏ gọn và rẻ hơn cho kích thước lớn (DN200 trở lên) nhưng độ kín kém hơn.

❓ Van bi inox 304 và 316 dùng khác nhau không?

Có. Inox 316 chứa thêm Molybdenum (2%) giúp chống ăn mòn tốt hơn 304, đặc biệt trong môi trường cloride, nước biển và hóa chất. Nếu môi trường không có axit hoặc muối đặc, inox 304 là lựa chọn kinh tế hơn.

❓ Van bi full bore và reduced bore khác gì nhau?

Full bore có lỗ thông bằng đường kính ống, tổn thất áp suất gần như bằng 0, phù hợp khi cần thông ống (pigging) hoặc lưu lượng tối đa. Reduced bore có lỗ nhỏ hơn một cỡ, giá rẻ hơn và nhỏ gọn hơn, đủ dùng cho phần lớn ứng dụng thông thường.

❓ Van bi 2-piece và 3-piece khác nhau như thế nào?

Van bi 3-piece có thân chia làm 3 phần: phần thân giữa có thể tháo ra để vệ sinh, thay bi và đế mà không cần tháo toàn bộ van khỏi đường ống. Điều này tiết kiệm thời gian bảo trì đáng kể trong môi trường công nghiệp. Van bi 2-piece rẻ hơn nhưng cần tháo khỏi ống để bảo dưỡng.

❓ Floating ball và trunnion ball valve dùng trường hợp nào?

Floating ball phù hợp cho áp suất thấp đến trung bình (đến Class 600 / PN100), kích thước vừa và nhỏ. Trunnion ball valve dùng cho áp suất cao, kích thước lớn (thường DN100 trở lên) vì lực vận hành nhẹ hơn và tuổi thọ cao hơn trong điều kiện khắc nghiệt.

❓ Có nên dùng van bi để điều tiết lưu lượng không?

Không khuyến nghị với van bi thông thường. Khi van ở trạng thái mở nửa chừng, dòng chảy tập trung gây mài mòn cục bộ đế van và bi, giảm tuổi thọ đáng kể. Nếu cần điều tiết lưu lượng, hãy dùng van bi V-port chuyên dụng hoặc van điều tiết (control valve / globe valve).

Kết Luận

Van bi là một trong những loại van công nghiệp linh hoạt và đáng tin cậy nhất hiện nay. Với cơ chế đóng mở đơn giản bằng thao tác xoay 90°, van bi mang lại độ kín tuyệt vời, tổn thất áp suất thấp và tuổi thọ cao — phù hợp cho hầu hết mọi ứng dụng từ cấp nước đến dầu khí.

Khi lựa chọn van bi, điều quan trọng nhất là xác định đúng lưu chất, áp suất, nhiệt độ và vật liệu phù hợp. Đừng chỉ chọn theo giá — một van bi sai vật liệu trong môi trường ăn mòn có thể gây sự cố nghiêm trọng và chi phí sửa chữa cao hơn nhiều lần giá trị của van.
