Van Công Nghiệp Thực Phẩm: Yêu Cầu & Tiêu Chuẩn

Trong ngành thực phẩm và đồ uống (F&B), van không chỉ là thiết bị kiểm soát dòng chảy — van còn là ranh giới trực tiếp giữa sản phẩm và môi trường bên ngoài. Một chiếc van có góc chết (dead leg), bề mặt bên trong nhám, gioăng kín không phù hợp hoặc không đáp ứng tiêu chuẩn vệ sinh có thể là ổ chứa vi khuẩn gây ô nhiễm toàn bộ mẻ sản xuất — thiệt hại không chỉ là giá trị mẻ hàng mà còn là uy tín thương hiệu và nguy cơ thu hồi sản phẩm.

Bài viết này giải thích đầy đủ những yêu cầu đặc thù của van trong ngành F&B: từ các tiêu chuẩn vệ sinh quốc tế (3A, EHEDG, FDA, ASME BPE), loại van và kiểu kết nối phù hợp, vật liệu food-grade, đến hướng dẫn chọn van theo từng phân khúc ứng dụng — bia, sữa, nước giải khát, nước mắm, dược phẩm.

1. Tại Sao Van Trong Ngành F&B Khác Hoàn Toàn Van Công Nghiệp Thông Thường?

Van công nghiệp thông thường được thiết kế tối ưu cho hiệu suất: chịu áp suất cao, nhiệt độ cực đoan, hoặc môi trường ăn mòn mạnh. Van vệ sinh (sanitary valve / hygienic valve) được thiết kế cho một mục tiêu hoàn toàn khác: ngăn chặn ô nhiễm vi sinh vật và hóa chất vào sản phẩm thực phẩm.

Những yêu cầu đặc thù của van ngành F&B bao gồm:

• Không có điểm chết (Dead Leg — Zero Dead Leg): Các khoang rỗng, góc khuất, hốc trong thân van là nơi sản phẩm đọng lại và vi khuẩn sinh sôi giữa các mẻ sản xuất. Van vệ sinh phải có thiết kế không có điểm chết hoặc tối thiểu hóa thể tích chết.
• Bề mặt tiếp xúc nhẵn bóng: Độ nhám bề mặt Ra (Roughness Average) phải đủ thấp để vi khuẩn không bám dính và sản phẩm không đọng cặn. Tiêu chuẩn 3A yêu cầu Ra ≤ 0,8 µm cho bề mặt tiếp xúc sản phẩm.
• Vật liệu trơ, không nhiễm bẩn: Vật liệu thân van và đệm kín phải không phản ứng với sản phẩm thực phẩm, không giải phóng chất độc hại, không làm thay đổi màu, mùi, vị của sản phẩm.
• Dễ vệ sinh hoặc tự vệ sinh (CIP/SIP): Van phải được thiết kế để hóa chất tẩy rửa và hơi nước tiệt trùng có thể tiếp cận làm sạch toàn bộ bề mặt tiếp xúc mà không cần tháo rời van.
• Kết nối nhanh, dễ tháo lắp: Kiểu kết nối vệ sinh (tri-clamp, DIN) cho phép tháo lắp van trong vài chục giây để vệ sinh định kỳ hoặc thay thế gioăng kín.

⚠ Sai lầm nghiêm trọng: Dùng van công nghiệp thông thường (van bướm gang hoặc van bi ren) cho đường ống tiếp xúc trực tiếp sản phẩm thực phẩm là vi phạm tiêu chuẩn vệ sinh và có thể gây ô nhiễm hàng loạt. Van bướm thông thường có khe hở giữa thân và đĩa là điểm chết điển hình.

2. Các Tiêu Chuẩn Vệ Sinh Quốc Tế: 3A, EHEDG, FDA, ASME BPE

Bốn tiêu chuẩn dưới đây là nền tảng để đánh giá van có phù hợp cho ngành F&B hay không. Hiểu rõ từng tiêu chuẩn giúp tránh nhầm lẫn khi đặt hàng:

Ghi chú thực tế: Nhà máy bia và sữa tại Việt Nam thường yêu cầu tối thiểu 3A hoặc EHEDG cho van tiếp xúc sản phẩm. Nhà máy dược phẩm và thực phẩm vô trùng yêu cầu ASME BPE. Nhà máy xuất khẩu sang Mỹ cần FDA; xuất sang EU cần EU 1935/2004 + EHEDG.

3. Các Loại Van Phù Hợp Cho Ngành Thực Phẩm và Đồ Uống

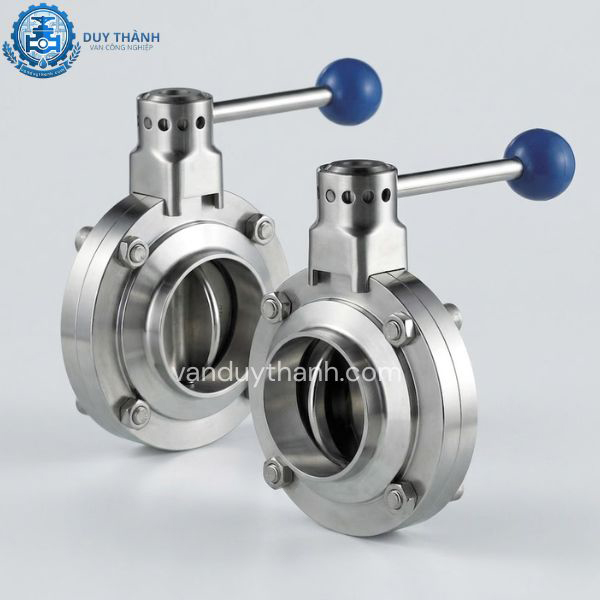

3.1 Van bướm vi sinh (Sanitary Butterfly Valve)

Đây là loại van phổ biến nhất trong các nhà máy F&B. Khác với van bướm công nghiệp thông thường, van bướm vi sinh có thiết kế không có khe hở giữa đĩa và thân van (zero dead leg design), bề mặt inox 316L được đánh bóng gương (Ra ≤ 0,8 µm), gioăng kín bằng EPDM hoặc PTFE food-grade. Kết nối chủ yếu là tri-clamp hoặc DIN 11851.

• Ưu điểm: Mỏng nhẹ, tổn thất áp suất thấp, lắp tháo nhanh, chi phí thấp hơn van bi vi sinh
• Nhược điểm: Không kín hoàn toàn khi đĩa ở vị trí trung gian — không dùng cho điều tiết lưu lượng chính xác
• Ứng dụng: Đường ống dẫn sữa, bia, nước giải khát, siro — van chặn on/off chính

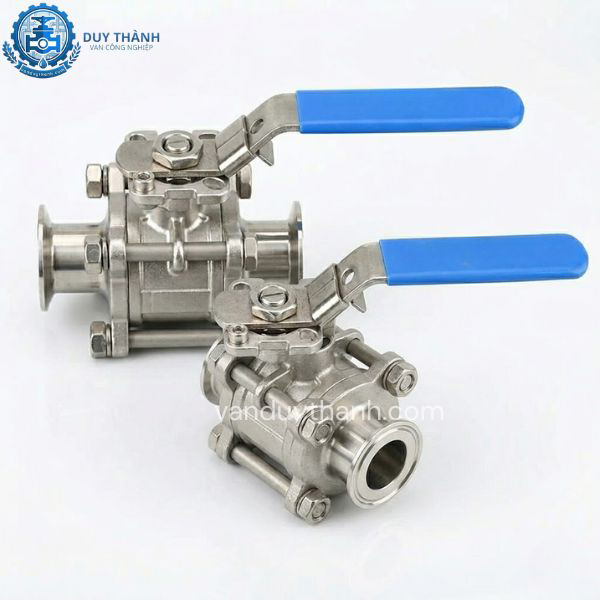

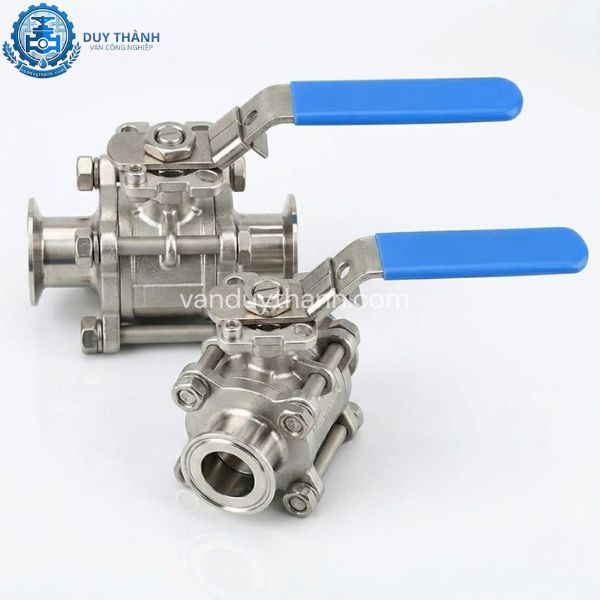

3.2 Van bi vi sinh (Sanitary Ball Valve)

Van bi vi sinh có cấu trúc full bore (lỗ thông bằng đường kính ống), không có góc chết, kín tuyệt đối khi đóng, phù hợp cả on/off lẫn điều tiết. Thường được dùng ở các điểm lấy mẫu, điểm xả và các vị trí yêu cầu kín tuyệt đối. Chi phí cao hơn van bướm.

• Ứng dụng: Điểm lấy mẫu vô trùng, van xả bồn lên men, đường ống nước RO, CIP/SIP returns

3.3 Van màng vi sinh (Sanitary Diaphragm Valve)

Van màng có màng đàn hồi (EPDM hoặc PTFE) ngăn cách hoàn toàn phần cơ khí (thân nắp, trục) với sản phẩm bên trong. Đây là loại van có mức độ vệ sinh cao nhất vì không có bất kỳ chi tiết cơ khí nào tiếp xúc với sản phẩm. Thiết kế weir (gờ) tạo hiệu ứng tự thoát (self-draining) khi mở van.

• Ứng dụng: Sản phẩm nhạy cảm (bia draft, sữa công thức, dược phẩm), đường ống hơi vô trùng, CIP/SIP critical points
• Nhược điểm: Tổn thất áp suất cao hơn van bướm; màng cần thay định kỳ (6–18 tháng tùy sản phẩm)

3.4 Van xả đáy vi sinh (Sanitary Tank Bottom Valve)

Được lắp trực tiếp dưới đáy bồn lên men hoặc bồn chứa, thiết kế flush-bottom (không có vùng chết giữa van và bồn). Khi mở, sản phẩm thoát hoàn toàn mà không đọng lại. Đây là yêu cầu bắt buộc cho bồn lên men bia, bồn ủ sữa chua và bồn hóa phẩm dược.

• Ứng dụng: Bồn lên men bia, bồn pasteurize sữa, bồn ủ, tank hóa phẩm dược

3.5 Van điều tiết vi sinh (Sanitary Control Valve)

Kết hợp thân van vệ sinh với actuator khí nén và positioner, cho phép điều tiết lưu lượng và áp suất chính xác trong quá trình sản xuất tự động. Phổ biến trong hệ thống CIP tự động và dây chuyền pha trộn.

4. Kiểu Kết Nối Vi Sinh: Tri-clamp, DIN 11851, SMS

Kiểu kết nối vệ sinh khác hoàn toàn với kết nối van công nghiệp thông thường — được thiết kế để tháo lắp nhanh, không có ren ẩn (nơi vi khuẩn ẩn náu) và dễ vệ sinh hoàn toàn:

Khuyến nghị thực tế: Với các dự án F&B mới tại Việt Nam, ưu tiên Tri-Clamp (ISO 2852) làm tiêu chuẩn kết nối để đảm bảo dễ tìm phụ tùng thay thế và kỹ thuật viên có kinh nghiệm.

5. Vật Liệu Food-grade và Yêu Cầu Độ Nhám Bề Mặt

Vật liệu thân van

Inox 316L (CF3M) là vật liệu tiêu chuẩn cho tất cả bề mặt tiếp xúc sản phẩm trong ngành F&B. So với inox 304, 316L có thêm Molybdenum tăng khả năng chống ăn mòn pitting trong môi trường clorua (muối, CIP axit) và hàm lượng carbon thấp (≤0,03%) tránh ăn mòn tại vùng hàn, đặc biệt quan trọng khi hàn mối nối đường ống.

Thân van ngoài (phần cơ khí, không tiếp xúc sản phẩm) có thể dùng inox 304 hoặc thép carbon để giảm chi phí, miễn là phần tiếp xúc sản phẩm là 316L.

Vật liệu đệm kín (Seal / Gasket)

Độ nhám bề mặt (Ra)

Ra (Roughness Average — độ nhám trung bình) là thông số kỹ thuật quan trọng nhất đánh giá chất lượng bề mặt van vệ sinh. Bề mặt càng nhẵn (Ra càng nhỏ), vi khuẩn càng khó bám dính và sản phẩm càng dễ chảy sạch:

• Ra ≤ 3,2 µm: Đánh bóng cơ học thô — tiêu chuẩn 3A0/3A1; dùng cho ứng dụng thực phẩm thông thường (không vô trùng)
• Ra ≤ 0,8 µm: Đánh bóng cơ học mịn — tiêu chuẩn 3A Sanitary / EHEDG; tiêu chuẩn phổ biến nhất cho sữa, bia, nước giải khát
• Ra ≤ 0,5 µm: Đánh bóng cơ học + hóa học — tiêu chuẩn ASME BPE SF4; dùng cho dược phẩm, thực phẩm vô trùng
• Ra ≤ 0,25 µm: Đánh bóng điện hóa (Electropolishing) — tiêu chuẩn ASME BPE SF6; dùng cho dược phẩm tiêm truyền, API

Khi đặt hàng van vệ sinh, luôn yêu cầu nhà sản xuất cung cấp Certificate of Conformity ghi rõ giá trị Ra thực tế đo được — không chỉ nói 'đạt tiêu chuẩn 3A'.

6. Vệ Sinh Tại Chỗ CIP/SIP — Yêu Cầu Với Van

CIP (Cleaning In Place — vệ sinh tại chỗ) và SIP (Sterilization In Place — tiệt trùng tại chỗ) là phương pháp vệ sinh tiêu chuẩn trong nhà máy F&B hiện đại: hóa chất tẩy rửa và hơi nước được bơm tuần hoàn qua toàn bộ hệ thống đường ống — bao gồm van — mà không cần tháo rời thiết bị.

Để van đáp ứng CIP/SIP, cần đảm bảo:

• Không có điểm chết (dead leg): Thể tích chết tối đa theo hướng dẫn EHEDG là 2× đường kính ống (2D) — vượt quá 3D là không chấp nhận được trong hệ thống vệ sinh nghiêm ngặt
• Gioăng kín chịu hóa chất CIP: Quy trình CIP dùng xút NaOH (1–2%), axit nitric HNO₃ (0,5–1%) và đôi khi chlorine. Gioăng EPDM chịu tốt CIP kiềm; PTFE chịu tốt CIP axit — cần chọn đúng theo quy trình CIP của nhà máy
• Chịu nhiệt SIP: SIP dùng hơi nước bão hòa 121°C–135°C. Van phải chịu được chu kỳ nhiệt này — đặc biệt gioăng kín EPDM tiêu chuẩn không chịu được SIP lặp lại nhiều chu kỳ; cần dùng EPDM đặc biệt hoặc Silicone
• Thiết kế self-draining: Van và đường ống phải có độ dốc tối thiểu 1% để sản phẩm và dung dịch CIP thoát hoàn toàn theo trọng lực — ngăn đọng nước tạo điều kiện vi khuẩn phát triển

7. Bảng Chọn Van Theo Phân Khúc F&B

9. FAQ — Câu Hỏi Thường Gặp

❓Van bướm công nghiệp thông thường có thể dùng cho nhà máy thực phẩm không?

Không nên, và trong nhiều trường hợp là vi phạm tiêu chuẩn an toàn thực phẩm. Van bướm công nghiệp thông thường (thân gang, đĩa nhựa hoặc inox 304 thô) có khe hở giữa đĩa van và vòng ngồi gioăng — đây chính là điểm chết tích tụ sản phẩm và vi khuẩn. Bề mặt bên trong thô (Ra > 3,2 µm) khiến vi khuẩn bám dính và CIP không làm sạch được hoàn toàn. Chỉ dùng van bướm công nghiệp cho đường ống không tiếp xúc trực tiếp sản phẩm: đường nước làm mát, đường nước kỹ thuật, không khí, v.v.

❓Tại sao phải dùng inox 316L chứ không phải 316 thông thường cho van vệ sinh?

316L (Low Carbon — hàm lượng carbon ≤ 0,03%) có ưu điểm quan trọng hơn 316 tiêu chuẩn (carbon ≤ 0,08%) trong môi trường thực phẩm: khi hàn inox, khu vực xung quanh mối hàn bị nung nóng đến 400–850°C, carbon có thể kết hợp với chromium tạo thành chromium carbide, làm giảm hàm lượng chromium ở vùng hàn và giây ra ăn mòn ranh giới hạt (sensitization). Với 316L hàm lượng carbon thấp, nguy cơ này gần như bị loại bỏ — mối hàn vẫn giữ được khả năng chống ăn mòn tốt. Đây là yêu cầu bắt buộc trong ASME BPE và được khuyến nghị mạnh trong EHEDG.

❓Gioăng EPDM hay PTFE tốt hơn cho nhà máy bia?

Câu trả lời phụ thuộc vào điểm ứng dụng cụ thể. EPDM là lựa chọn phổ biến hơn cho phần lớn van trong nhà máy bia: chịu tốt với nước, bia, CO₂, dung dịch CIP kiềm (xút) và hơi nước ở nhiệt độ vừa phải. Tuy nhiên, EPDM bị sưng nở nếu tiếp xúc với bia có ethanol cao (>8–10%) trong thời gian dài. PTFE bền hơn với tất cả môi chất và hóa chất, không bị trương nở, nhưng kém đàn hồi hơn EPDM — có thể gây rò rỉ sau nhiều chu kỳ đóng mở nếu bề mặt van không hoàn toàn phẳng. Giải pháp tốt nhất: dùng EPDM cho phần lớn hệ thống; dùng PTFE hoặc EPDM đặc biệt (white EPDM) cho van tiếp xúc bia cao độ cồn và điểm CIP axit.

❓Dead leg là gì và tại sao nguy hiểm?

Dead leg (điểm chết hay góc chết) là vùng đường ống hoặc van không có dòng chảy — nơi sản phẩm đọng lại sau mỗi mẻ sản xuất. Ví dụ: một đoạn ống nối sang thiết bị đã đóng van, hoặc khe hở giữa đĩa van bướm và vòng ngồi gioăng khi van đóng. Trong điều kiện nhiệt độ ấm và có dưỡng chất từ sản phẩm, vi khuẩn sinh sôi rất nhanh tại dead leg — ngay cả khi toàn bộ hệ thống còn lại đã được CIP/SIP sạch. Khi van mở trở lại, vi khuẩn từ dead leg nhiễm vào sản phẩm. Tiêu chuẩn EHEDG quy định dead leg tối đa là 2D (2 lần đường kính ống); ASME BPE còn nghiêm ngặt hơn với 1,5D.

❓Có cần chứng nhận 3A hay EHEDG nếu chỉ bán nội địa Việt Nam?

Về mặt pháp lý, Việt Nam hiện chưa có quy định bắt buộc van vệ sinh phải đạt chứng nhận 3A hay EHEDG cụ thể — tiêu chuẩn TCVN về an toàn thực phẩm (TCVN 5603, TCVN 7087) yêu cầu thiết bị tiếp xúc thực phẩm phải an toàn nhưng không chỉ định cụ thể chứng nhận van. Tuy nhiên, nếu sản phẩm xuất khẩu sang Mỹ, EU, Nhật Bản, Hàn Quốc — khách hàng nước ngoài và cơ quan kiểm dịch của họ SẼ yêu cầu chứng nhận. Ngoài ra, các tập đoàn F&B đa quốc gia (Vinamilk, TH True Milk, Heineken, Carlsberg, Nestlé) đang vận hành tại Việt Nam đều áp dụng tiêu chuẩn toàn cầu của họ, bao gồm yêu cầu van đạt 3A hoặc EHEDG. Đầu tư van đạt tiêu chuẩn ngay từ đầu giúp nhà máy sẵn sàng xuất khẩu và thu hút đối tác quốc tế mà không phải cải tạo lại hệ thống tốn kém.

Kết Luận

Van trong ngành thực phẩm và đồ uống không thể chọn theo cách thông thường — giá rẻ nhất hay bền nhất không phải lúc nào cũng là đúng nhất. Tiêu chí quan trọng nhất là: vật liệu food-grade (inox 316L), độ nhám bề mặt đạt tiêu chuẩn (Ra ≤ 0,8 µm), thiết kế không có điểm chết, kiểu kết nối vệ sinh dễ tháo lắp (tri-clamp) và đệm kín phù hợp với lưu chất.

Đầu tư vào van vệ sinh đúng chuẩn từ giai đoạn thiết kế ban đầu luôn rẻ hơn nhiều so với chi phí cải tạo hệ thống, xử lý ô nhiễm sản phẩm hay đối phó với yêu cầu kiểm tra an toàn thực phẩm sau này. Với nhà máy đang phát triển theo hướng xuất khẩu, đây là khoản đầu tư không thể bỏ qua.

Nếu bạn cần tư vấn chọn van vệ sinh phù hợp cho dây chuyền sản xuất cụ thể — bao gồm lựa chọn tiêu chuẩn, vật liệu, kiểu kết nối và thương hiệu — liên hệ đội ngũ kỹ thuật để được hỗ trợ miễn phí.
