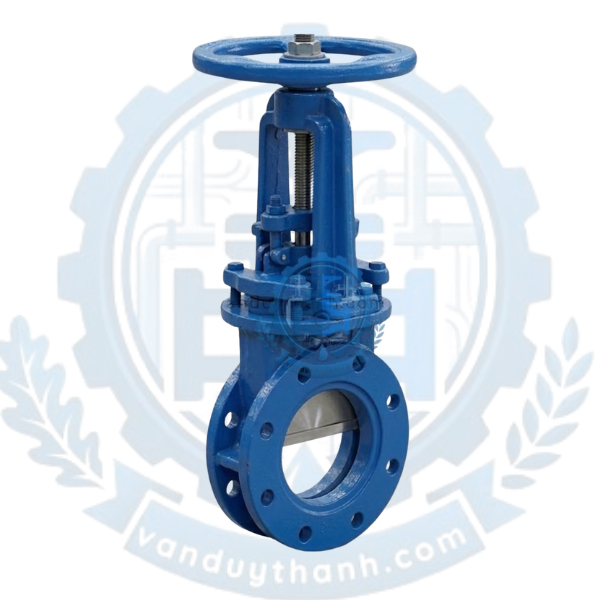

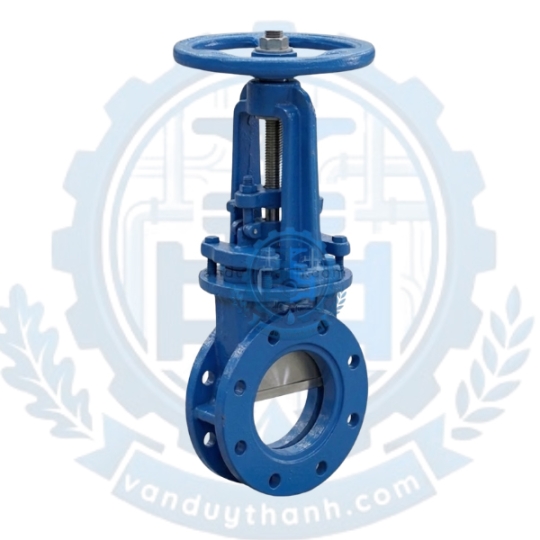

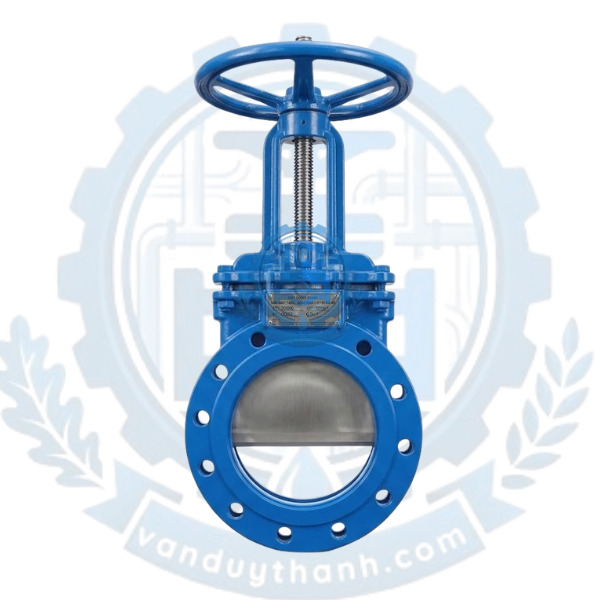

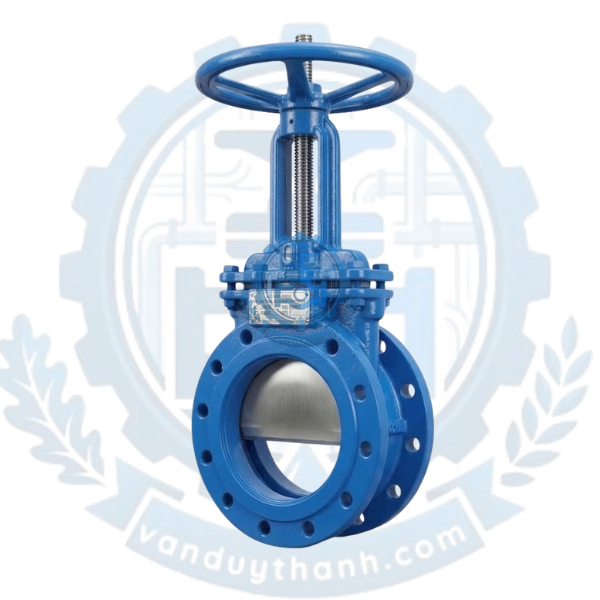

Van Dao, Xẻng Gang Thép Mặt Bích Tay Xoay

1. Tính năng của Van Dao, Xẻng Gang Thép Mặt Bích Tay Xoay

Van dao (hay còn gọi là van cổng dao, van xẻng) sở hữu những tính năng vượt trội được thiết kế đặc trưng để xử lý các dòng lưu chất mà các loại van cổng thông thường khó lòng đáp ứng:

• Thiết kế tối ưu không gian: Độ dày thân van cực kỳ mỏng (Short face-to-face) giúp tiết kiệm không gian lắp đặt đáng kể trên đường ống, đồng thời giảm thiểu trọng lượng lên toàn hệ thống.

• Đĩa van sắc bén tự làm sạch: Đĩa van dạng tấm thép mỏng, phần dưới được vát nhọn như lưỡi dao. Khi đóng, lưỡi dao này dễ dàng cắt xuyên qua các lớp lưu chất đặc sệt, xơ sợi hoặc chất rắn lơ lửng mà không bị kẹt.

• Vận hành tay xoay trợ lực: Bộ phận tay quay vô lăng kết hợp với trục ren giúp người vận hành đóng mở van một cách nhẹ nhàng, không tốn quá nhiều sức lực ngay cả dưới áp lực dòng chảy lớn.

• Khả năng làm kín linh hoạt: Tùy chọn gioăng mềm (EPDM, PTFE) cho độ kín khít tuyệt đối 100% hoặc gioăng kim loại (Metal seat) giúp chịu nhiệt độ cao và chống ăn mòn cơ học mạnh mẽ.

2. Tác dụng của Van Dao, Xẻng Gang Thép Mặt Bích Tay Xoay

Trong các hệ thống công nghiệp hiện đại, loại van này đóng vai trò then chốt nhờ các tác dụng thực tế sau:

• Đóng/ngắt dòng lưu chất đặc biệt: Chuyên dụng để đóng hoàn toàn hoặc mở hoàn toàn các dòng lưu chất chứa tạp chất hạt, chất rắn, bùn sệt hoặc các sợi dai mà van bướm hay van bi dễ bị cản trở.

• Bảo vệ an toàn hệ thống: Giúp cô lập các đoạn đường ống khi xảy ra sự cố hoặc khi cần bảo dưỡng, sửa chữa định kỳ mà không làm rò rỉ lưu chất ra môi trường.

• Giảm thiểu sụt áp đường ống: Khi van mở hoàn toàn, đĩa van được kéo lên hết cỡ giúp lòng van hoàn toàn thông thoáng, không gây cản trở dòng chảy, giữ lưu lượng và áp suất ở mức tối đa.

3. Thông số kỹ thuật của Van Dao, Xẻng Gang Thép Mặt Bích Tay Xoay

4. Cấu tạo của Van Dao, Xẻng Gang Thép Mặt Bích Tay Xoay

Để vận hành bền bỉ trong môi trường khắc nghiệt, van được cấu thành từ các bộ phận chính được liên kết cơ khí chính xác:

• Thân van (Body): Thường đúc bằng gang hoặc thép nguyên khối, thiết kế hẹp chiều ngang, có các lỗ bắt bu lông hoặc tai xỏ quanh chu vi để kết nối với mặt bích đường ống.

• Đĩa van/Cánh dao (Gate/Knife): Tấm kim loại phẳng bằng inox cứng cáp, chống ăn mòn tốt, có phần cạnh dưới được mài vát để tăng khả năng xuyên phá chất rắn.

• Trục van (Stem): Thanh ren bằng thép không gỉ nối liền đĩa van với bộ truyền động tay xoay, chịu trách nhiệm chuyển đổi chuyển động quay thành chuyển động tịnh tiến.

• Bộ phận điều khiển (Handwheel): Vô lăng tay xoay bằng thép hoặc gang, giúp người dùng dễ dàng thao tác xoay thuận/ngược chiều kim đồng hồ.

• Hộp đệm & Gioăng làm kín (Packing & Seat): Gồm các vòng đệm tết bện quanh cổ van và phần gioăng ôm sát thân dao, ngăn chặn hoàn toàn lưu chất rò rỉ ngược lên trên hoặc ra ngoài.

5. Nguyên lí làm việc của Van Dao, Xẻng Gang Thép Mặt Bích Tay Xoay

Van dao hoạt động dựa trên nguyên lý tịnh tiến lên xuống của đĩa van thông qua cơ chế trục ren quay:

• Quá trình mở van: Khi người vận hành xoay tay quay theo ngược chiều kim đồng hồ, trục van bắt đầu quay và kéo đĩa van chuyển động tịnh tiến đi lên. Đĩa van dần rút ra khỏi lòng ống cho đến khi nằm trọn trong phần cabin phía trên của thân van. Lúc này, dòng lưu chất được thông suốt hoàn toàn.

• Quá trình đóng van: Khi xoay tay quay theo chiều kim đồng hồ, trục ren đẩy đĩa van đi xuống hạ mình cắt ngang qua dòng lưu chất. Với thiết kế lưỡi dao nhọn, đĩa van dễ dàng gạt bỏ các vật thể rắn hay lớp bùn lắng xuống đáy, ép chặt vào phần gioăng đáy để tạo ra trạng thái ngắt dòng hoàn toàn.

6. Môi trường ứng dụng của Van Dao, Xẻng Gang Thép Mặt Bích Tay Xoay

Nhờ kết cấu đặc thù, dòng van này là lựa chọn không thể thay thế trong các môi trường công nghiệp nặng, bao gồm:

• Ngành xử lý nước thải: Trạm xử lý nước thải đô thị, nước thải công nghiệp chứa bùn lắng, rác thải hữu cơ dạng sợi bện.

• Ngành sản xuất giấy và bột giấy: Đường ống vận chuyển bột giấy đậm đặc, hỗn hợp xơ sợi có độ bám dính cao.

• Ngành khai khoáng và xây dựng: Hệ thống bơm bùn cát, nước thải hầm lò, đường ống vận chuyển xi măng khô, tro bay, xỉ than tại các nhà máy nhiệt điện.

• Ngành công nghiệp hóa chất và thực phẩm: Các dây chuyền sản xuất hạt nhựa, phân bón, thức ăn chăn nuôi hoặc lưu chất dạng hạt nhỏ.

7. Hướng dẫn lắp đặt và khắc phục những lỗi thông thường của Van Dao

7.1. Hướng dẫn lắp đặt đúng kỹ thuật

• Kiểm tra trước khi lắp: Vệ sinh sạch sẽ lòng van và hai đầu mặt bích đường ống, đảm bảo không có rác, xỉ hàn hay cát đá bám bên trong.

• Hướng lắp đặt: Ưu tiên lắp van theo chiều thẳng đứng (tay quay hướng lên trên). Trường hợp bắt buộc phải lắp ngang, cần có bệ đỡ cho bộ phận tay quay để tránh mỏi trục.

• Siết bu lông: Đặt đệm làm kín (gioăng mặt bích) vào giữa bích van và bích ống, tiến hành siết bu lông đối xứng theo hình chữ X một cách đều lực để tránh hiện tượng vênh mặt bích gây rò rỉ.

7.2. Các lỗi thông thường và cách khắc phục

• Hiện tượng rò rỉ tại cổ van:

  • Nguyên nhân: Do các vòng đệm tết (gland packing) bị mòn sau thời gian dài sử dụng.

  • Cách khắc phục: Siết thêm ốc ép cổ van hoặc thay mới vòng đệm tết bện xung quanh cổ trục.

• Kẹt đĩa van, tay quay nặng:

  • Nguyên nhân: Chất rắn bám quá dày ở phần rãnh dẫn hướng đĩa van hoặc trục ren bị khô mỡ.

  • Cách khắc phục: Tháo van ra vệ sinh rãnh trượt, đồng thời tra thêm mỡ bôi trơn chuyên dụng vào phần trục ren điều khiển.

• Van đóng không kín tuyệt đối:

  • Nguyên nhân: Gioăng làm kín (seat) dưới đáy bị rách hoặc bị vật sắc nhọn găm chặt.

  • Cách khắc phục: Tiến hành tháo van và thay thế gioăng cao su/PTFE mới đúng kích cỡ.

8. Van Duy Thành chuyên cung cấp Van Dao, Xẻng Gang Thép Mặt Bích Tay Xoay

Van Duy Thành tự hào là đơn vị uy tín hàng đầu chuyên nhập khẩu và phân phối trực tiếp các dòng Van Dao, Xẻng Gang Thép Mặt Bích Tay Xoay chất lượng cao từ các thương hiệu nổi tiếng toàn cầu. Chúng tôi cam kết mang đến cho quý khách hàng những sản phẩm đầy đủ chứng chỉ CO/CQ, chế độ bảo hành chính hãng lâu dài cùng mức giá thành tối ưu nhất trên thị trường.

Để nhận báo giá chi tiết và tư vấn kỹ thuật chuyên sâu về sản phẩm, quý khách vui lòng liên hệ trực tiếp với chúng tôi qua thông tin sau:

• Hotline, Zalo: 0945.400.333
