Van bướm (Butterfly Valve) là một trong những loại van công nghiệp được sử dụng rộng rãi nhất tại Việt Nam hiện nay nhờ thiết kế nhỏ gọn, vận hành nhanh chóng và mức giá cạnh tranh. Với hơn 10 năm kinh nghiệm tư vấn và cung cấp van công nghiệp cho hàng trăm dự án từ cấp thoát nước, xử lý nước thải, HVAC đến nhà máy hóa chất và thực phẩm, tôi nhận thấy van bướm thường là lựa chọn tối ưu khi cần giải pháp đóng mở hoặc điều tiết lưu lượng ở đường ống có kích thước trung bình đến lớn.
Bài viết này sẽ phân tích chi tiết và thực tế nhất về van bướm để giúp kỹ sư thiết kế, nhà thầu và người mua hàng đưa ra quyết định chính xác.

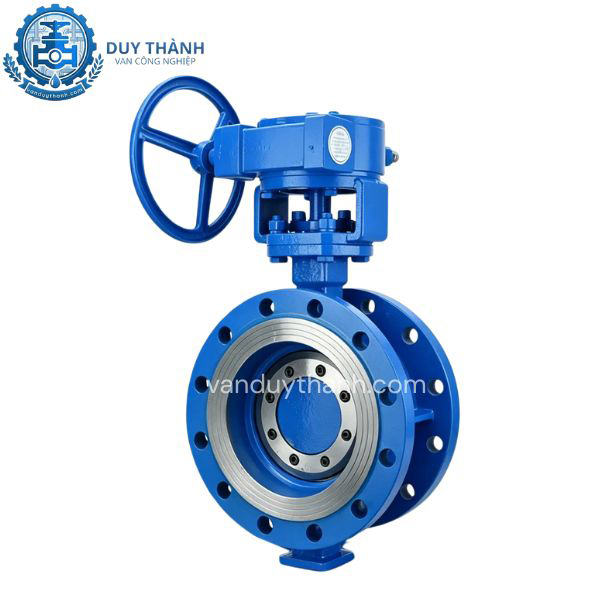

1. Van bướm là gì?
Van bướm, hay còn gọi là van cánh bướm, là loại van sử dụng một đĩa van hình tròn gắn trên trục để kiểm soát dòng chảy của lưu chất (nước, khí, hơi, hóa chất…) trong đường ống. Tên gọi “butterfly” xuất phát từ hình dáng của đĩa van khi mở ra giống như đôi cánh bướm đang dang rộng.
Đặc điểm nổi bật của van bướm là thuộc nhóm van quarter-turn – chỉ cần xoay 90 độ là có thể chuyển từ trạng thái đóng hoàn toàn sang mở hoàn toàn. Nhờ cơ chế này, van bướm là loại van công nghiệp dùng để điều tiết (đóng/mở) dòng chảy trong đường ống và dễ dàng tích hợp với actuator khí nén hoặc điện.
Trong thực tế tại các khu công nghiệp Việt Nam, van bướm thường được lắp đặt ở những vị trí cần vận hành thường xuyên hoặc yêu cầu tiết kiệm không gian lắp đặt.

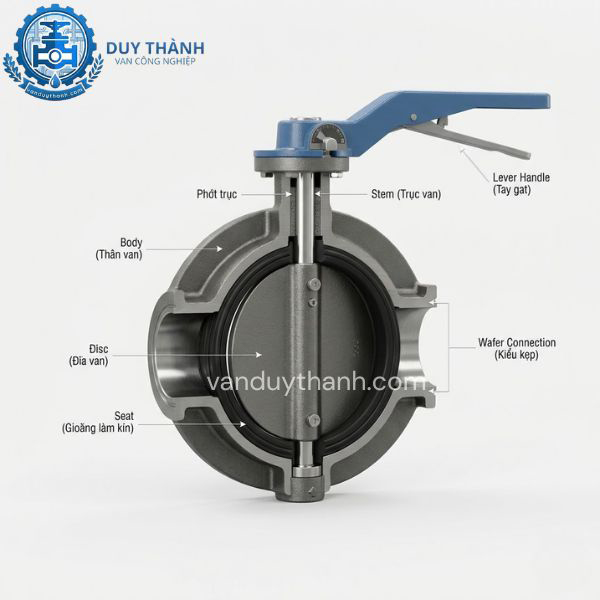

2. Cấu tạo van bướm chi tiết
Cấu tạo van bướm tương đối đơn giản nhưng được thiết kế tối ưu để đảm bảo độ bền và khả năng làm kín tốt:
- Thân van (Body): Là phần khung chính, thường được đúc từ gang xám, gang dẻo (ductile iron), inox 304/316, thép carbon hoặc nhựa UPVC/PP. Thân van có các kiểu kết nối phổ biến: wafer (kiểu kẹp giữa hai mặt bích), lug (có tai bắt vít) và double flanged (mặt bích hai đầu).
- Đĩa van (Disc): Bộ phận trực tiếp tiếp xúc và điều khiển dòng chảy. Đĩa thường làm từ inox 304/316, gang phủ epoxy hoặc vật liệu đặc biệt như PTFE-lined khi dùng cho môi trường ăn mòn mạnh.
- Trục van (Stem/Shaft): Thanh truyền động kết nối đĩa với bộ điều khiển bên ngoài. Trục phải chịu được lực xoắn và chống ăn mòn tốt, thường làm từ inox.
- Gioăng làm kín (Seat): Đây là yếu tố quyết định độ kín của van. Các chất liệu phổ biến gồm EPDM (dùng cho nước sạch, chịu nhiệt tới 120–130°C), NBR (dùng cho dầu), Viton (chịu hóa chất và nhiệt cao) hoặc PTFE (dùng cho môi trường ăn mòn mạnh). Một số dòng cao cấp dùng gioăng kim loại (metal seated) cho nhiệt độ rất cao.
Ngoài ra, van bướm còn có các phụ kiện như vòng bi, vòng chắn bụi và bộ truyền động (tay gạt, tay quay, khí nén hoặc điều khiển điện).
3. Nguyên lý hoạt động của van bướm
Nguyên lý hoạt động của van bướm rất trực quan: Khi đĩa van xoay song song với hướng dòng chảy (vị trí mở 90°), lưu chất đi qua với tổn thất áp suất thấp. Khi đĩa xoay vuông góc với dòng chảy (vị trí đóng 0°), đĩa chặn gần như hoàn toàn đường ống. Ở các góc trung gian, van có thể dùng để điều tiết lưu lượng thô.
Hiện nay có hai thiết kế chính về vị trí trục:
- Concentric (zero offset): Trục nằm chính giữa đĩa – phù hợp cho áp suất thấp đến trung bình.
- Eccentric (double hoặc triple offset): Trục lệch tâm giúp giảm ma sát giữa đĩa và gioăng khi đóng mở, tăng tuổi thọ và độ kín, đặc biệt phù hợp với áp suất cao hoặc nhiệt độ cao.
4. Phân loại van bướm phổ biến hiện nay
Dựa trên kinh nghiệm thực tế, van bướm được phân loại chủ yếu theo các tiêu chí sau:
4.1. Theo kiểu kết nối:
- Wafer type: Nhẹ, giá rẻ, phổ biến nhất cho hệ thống thông thường.
- Lug type: Có thể tháo một bên đường ống mà không ảnh hưởng đến bên kia.
- Double flanged: Dùng cho hệ thống lớn hoặc cần độ chắc chắn cao.
4.2. Theo vật liệu:
- Van bướm gang (thân gang – đĩa inox): Giá thành phải chăng, dùng rộng rãi cho nước sạch, nước thải và PCCC.
- Van bướm inox 304/316: Chống ăn mòn tốt, phù hợp ngành thực phẩm, đồ uống, hóa chất nhẹ và môi trường biển.
- Van bướm nhựa (UPVC/PVDF): Chịu hóa chất mạnh, dùng trong hệ thống xử lý nước thải axit-kiềm.
4.3. Theo phương thức vận hành:
- Van bướm tay gạt / tay quay
- Van bướm khí nén (pneumatic)
- Van bướm điều khiển điện (electric actuator)
4.4. Theo thiết kế đĩa:
- Concentric, Double eccentric và Triple eccentric (dùng cho ứng dụng đòi hỏi độ kín cao theo tiêu chuẩn API 609).
5. Ưu điểm và nhược điểm của van bướm
Ưu điểm nổi bật:
Van bướm có thiết kế nhỏ gọn, trọng lượng nhẹ nên dễ dàng lắp đặt ngay cả ở không gian hạn chế. Thời gian đóng mở chỉ trong vài giây giúp tăng hiệu quả vận hành. Chi phí ban đầu và chi phí bảo dưỡng thấp hơn nhiều so với van bi hoặc van cầu cùng kích thước. Khi mở hoàn toàn, tổn thất áp suất tương đối thấp. Cấu tạo đơn giản với ít chi tiết chuyển động giúp giảm nguy cơ hỏng hóc và dễ dàng bảo trì.
Nhược điểm cần lưu ý:
Đĩa van luôn nằm trong dòng chảy nên dù mở hoàn toàn vẫn tạo ra một mức trở lực nhất định. Độ kín không tuyệt đối như van bi, đặc biệt khi gioăng bị mòn sau thời gian dài sử dụng. Khả năng điều tiết lưu lượng chính xác ở góc nhỏ không cao, dễ gây hiện tượng cavitation nếu dùng sai mục đích. Trong môi trường có nhiều tạp chất mài mòn hoặc nhiệt độ cực cao, tuổi thọ gioăng có thể giảm nhanh hơn dự kiến.

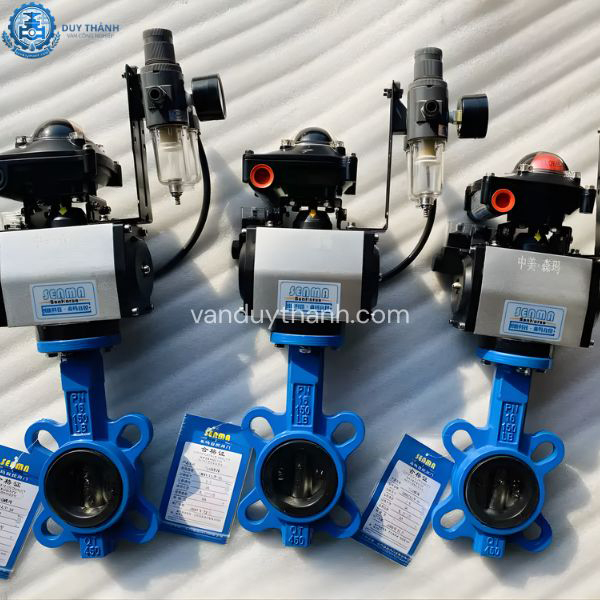

6. Ứng dụng thực tế của van bướm trong công nghiệp Việt Nam
Nhờ tính linh hoạt, van bướm được áp dụng ở rất nhiều lĩnh vực:
- Hệ thống cấp thoát nước và xử lý nước thải công nghiệp (thân gang gioăng EPDM là lựa chọn phổ biến).
- Ngành thực phẩm & đồ uống (inox 316 food-grade với kết nối vệ sinh).
- Hệ thống HVAC và lạnh công nghiệp (van cân bằng lưu lượng).
- Nhà máy hóa chất (dùng dòng lined PTFE hoặc inox 316).
- Hệ thống PCCC (van bướm với tiêu chuẩn FM/UL hoặc OS&Y).
- Ngành dầu khí và năng lượng (triple offset cho điều kiện khắc nghiệt).
Tại Việt Nam, dòng van bướm gang cánh inox PN10/PN16 vẫn chiếm tỷ lệ sử dụng cao nhất nhờ giá hợp lý và sẵn nguồn hàng.
7. Cách chọn van bướm phù hợp cho hệ thống
Để chọn đúng van bướm, cần xem xét kỹ các yếu tố sau:
- Loại lưu chất (nước sạch, nước thải, hóa chất, hơi, thực phẩm…).
- Áp suất và nhiệt độ làm việc (thường PN10, PN16, Class 150).
- Kích thước đường ống (DN) và kiểu kết nối.
- Yêu cầu điều khiển (tay quay hay tự động).
- Môi trường lắp đặt (trong nhà hay ngoài trời, mức độ ăn mòn).
Kinh nghiệm thực tế từ Van Duy Thành: Với nước sạch và áp suất thấp, thân gang đĩa inox gioăng EPDM là giải pháp kinh tế nhất. Với hóa chất hoặc thực phẩm, nên ưu tiên inox 316 hoặc van nhựa cao cấp. Nếu cần độ kín cao và tuổi thọ dài trong điều kiện áp suất/nhiệt độ cao, hãy chọn dòng triple offset.
8. Những câu hỏi thường gặp về van bướm
❓Van bướm có điều tiết lưu lượng tốt không? Có thể điều tiết nhưng không chính xác bằng control valve hoặc van cầu. Phù hợp nhất cho on/off và điều tiết thô.
❓Van bướm gang hay van bướm inox tốt hơn? Gang rẻ hơn, phù hợp nước sạch. Inox chịu ăn mòn tốt hơn, dùng cho môi trường khắc nghiệt.
❓Van bướm có lắp được vị trí nào cũng được không? Có thể lắp ngang hoặc đứng, nhưng nên tuân thủ chiều dòng chảy (nếu có) và tránh lắp ở vị trí gây rung mạnh.
❓Tuổi thọ van bướm bao lâu? Tùy môi trường, thường 5–15 năm nếu bảo dưỡng định kỳ (kiểm tra gioăng, bôi trơn trục).
❓Nên mua van bướm Trung Quốc hay châu Âu? Tùy ngân sách và yêu cầu kỹ thuật. Van châu Âu (Đức, Ý) chất lượng cao, ổn định lâu dài. Van Trung Quốc/Korea giá tốt nếu chọn nhà cung cấp uy tín và kiểm tra chứng chỉ.
Kết luận
Van bướm là lựa chọn cân bằng tốt giữa hiệu suất, chi phí và tính thực tiễn cho hầu hết các hệ thống đường ống công nghiệp. Với thiết kế đơn giản nhưng linh hoạt, loại van này giúp doanh nghiệp tiết kiệm đáng kể về không gian, thời gian lắp đặt và chi phí vận hành lâu dài.
Nếu bạn đang cần tư vấn chọn van bướm cho dự án cụ thể (cấp nước tòa nhà, xử lý nước thải, HVAC, hóa chất hay PCCC…), hãy cung cấp thông số hệ thống để tôi hỗ trợ báo giá và khuyến nghị sản phẩm phù hợp nhất.
