Van Cho Hệ Thống Xử Lý Nước Thải: Hướng Dẫn Chọn Đúng

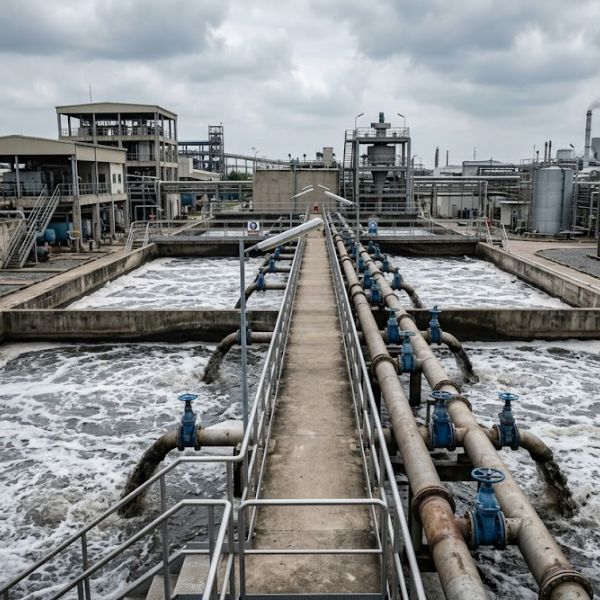

Hệ thống xử lý nước thải công nghiệp là một trong những môi trường khắc nghiệt nhất đối với van: nước thải chứa đồng thời chất rắn lơ lửng, bùn mài mòn, hóa chất ăn mòn (axit, kiềm, clorua), khí ăn mòn (H₂S), và có thể dao động pH từ 2 đến 12 tùy công đoạn và ngành công nghiệp. Chọn sai van dẫn đến ăn mòn thân van, kẹt do bùn rắn tích tụ, rò rỉ gây ô nhiễm môi trường và chi phí thay thế liên tục.

Bài viết này phân tích từng công đoạn trong hệ thống xử lý nước thải công nghiệp điển hình, xác định loại van và vật liệu phù hợp cho từng vị trí kèm bảng tổng hợp chọn van theo công đoạn và bảng chọn vật liệu theo đặc tính hóa học của nước thải.

1. Đặc Điểm Môi Trường Nước Thải Công Nghiệp Và Các Thách Thức Với Van

Không giống nước sạch hay nước công nghệ trong nhà máy sản xuất, nước thải công nghiệp đặt ra một loạt thách thức đồng thời cho van:

• Chất rắn lơ lửng và bùn mài mòn: Nước thải chứa cặn rắn, sợi, cát và bùn hoạt tính có thể kẹt trong đế van, mài mòn đĩa van và gioăng kín, đặc biệt nghiêm trọng với van bướm và van bi thông thường. Hàm lượng TSS (Total Suspended Solids) trong nước thải công nghiệp có thể đạt 500–5.000 mg/L, gấp 10 đến 100 lần nước cấp.
• Tính ăn mòn hóa học đa dạng: Tùy ngành sản xuất, nước thải có thể chứa axit (pH 2–5), kiềm (pH 9–12), clorua cao (nhà máy thủy sản, mạ điện), sulfide (H₂S trong nước thải sinh học), dung môi hữu cơ hay hỗn hợp kim loại nặng. Không có một vật liệu van nào phù hợp cho tất cả.
• Khí H₂S, khí ăn mòn và độc hại: Trong bể kỵ khí, bể chứa bùn và đường ống nước thải kín, H₂S sinh ra liên tục. Khí này ăn mòn mạnh gang, đồng và thép carbon, ngay cả ở nồng độ thấp 10–50 ppm khi kết hợp với độ ẩm cao. Van và actuator phải có cấp bảo vệ phù hợp.
• Áp suất thấp, đường kính lớn: Đa số đường ống trong hệ thống xử lí nước thải hoạt động ở áp suất thấp (≤PN10), nhưng đường kính rất lớn (DN200–DN1200 phổ biến) vì thế nên ưu tiên van có trọng lượng nhẹ, dễ lắp và chi phí hợp lý cho kích thước lớn.
• Vận hành liên tục 24/7: Nhà máy xử lý nước thải không có ngày nghỉ, do đó van phải vận hành liên tục với tần suất đóng mở thấp (isolation valve) hoặc cao (van kiểm soát lưu lượng), chịu được môi trường ẩm ướt và có thể ngập nước.

2. Tổng Quan Sơ Đồ Hệ Thống Xử Lí Nước Thải và Vị Trí Van Chủ Yếu

Một hệ thống xử lý nước thải công nghiệp điển hình gồm các công đoạn sau, mỗi công đoạn có yêu cầu van khác nhau:

3. Các Loại Van Chủ Lực Trong Hệ Thống Xử Lí Nước Thải

3.1 Van dao (Knife Gate Valve)

Van dao là loại van được thiết kế chuyên biệt cho môi trường nước thải và bùn, đây là lựa chọn không thể thay thế tại các vị trí xử lý bùn đặc. Cấu tạo gồm một lưỡi dao phẳng bằng thép không gỉ di chuyển thẳng đứng, cắt qua bùn và chất rắn lơ lửng khi đóng thay vì bị nghẹt như van bướm hay van bi. Thiết kế thân wafer mỏng giúp tiết kiệm không gian và giảm chi phí so với van cổng truyền thống.

• Ưu điểm: Cắt qua bùn đặc và chất rắn hiệu quả; thiết kế full-bore không cản trở dòng chảy; thân wafer gọn nhẹ; chi phí thấp cho kích thước lớn (DN200–DN1200)
• Nhược điểm: Không phù hợp cho điều tiết lưu lượng (chỉ on/off); không kín hoàn toàn với chất lỏng sạch áp suất cao; cần không gian phía trên để trục van di chuyển lên
• Vật liệu thân: Gang xám GG25 (phổ thông), gang cầu GGG50 (bền hơn, chịu va đập), inox 316 (môi trường ăn mòn mạnh)
• Vật liệu lưỡi dao: Inox 316L tiêu chuẩn; Duplex SS2205 cho nước thải có clorua cao hoặc H₂S nặng

Tiêu chuẩn tham chiếu: MSS SP-135 (ASME) hoặc EN 1984 cho knife gate valve trong nước thải.

3.2 Van bướm nhựa UPVC/PP (Plastic Butterfly Valve)

Van bướm nhựa là giải pháp kinh tế và chống ăn mòn vượt trội cho các đường ống hóa chất và nước thải có tính ăn mòn cao. Thân van UPVC (Unplasticized PVC) hoặc PP (Polypropylene) không bị ăn mòn bởi hầu hết axit và kiềm loãng đến trung bình, không gỉ sét và nhẹ hơn van kim loại đáng kể. Kết nối mặt bích nhựa (ISO 7005) phổ biến cho DN50–DN300.

• UPVC: Chịu axit và kiềm tốt, nhiệt độ ≤60°C, phù hợp đường ống châm hóa chất, bể điều hòa, đường ống nước thải sau xử lý
• PP (Polypropylene): Chịu nhiệt tốt hơn UPVC (≤90°C), chịu được nhiều dung môi và hóa chất hơn, dùng cho nước thải nhiệt độ cao hơn hoặc hóa chất khắt khe hơn
• PVDF (Polyvinylidene Fluoride): Chống ăn mòn tốt nhất trong nhóm nhựa, chịu đến 150°C, dùng cho hóa chất đặc biệt mạnh; giá cao hơn nhiều

⚠ Giới hạn quan trọng: Van nhựa UPVC/PP không dùng cho áp suất >6–10 bar, không chịu va đập mạnh và không chịu nhiệt độ cao. Tuyệt đối không dùng cho hơi nước. Với đường ống chôn ngầm, cần kiểm tra khả năng chịu tải đất và tải trọng xe cộ trước khi chỉ định.

3.3 Van kẹp (Pinch Valve)

Van kẹp là loại van ít được biết đến nhưng rất hữu dụng cho bùn đặc, dung dịch hạt mài mòn và huyền phù đặc. Cấu tạo đơn giản: một ống cao su đàn hồi được kẹp lại từ bên ngoài bởi cơ cấu cơ học hoặc áp suất khí để đóng, và trả về hình dạng ban đầu khi mở. Bề mặt tiếp xúc duy nhất với lưu chất là ống cao su và không có đĩa van, đế van hay góc chết.

• Ưu điểm: Không kẹt với bùn đặc và hạt rắn; tự làm sạch khi mở; chi phí thấp; ống cao su thay thế dễ dàng
• Ứng dụng điển hình: Đường bùn đặc máy ép bùn, đường dẫn bùn tuần hoàn, đường ống hóa chất dạng huyền phù
• Giới hạn: Áp suất làm việc thấp (≤PN6–PN10); đường kính giới hạn DN15–DN300; ống cao su cần thay theo chu kỳ

3.4 Van bướm gang cầu GGG50 lót cao su (Rubber-Lined Butterfly Valve)

Đây là tiêu chuẩn phổ biến nhất cho đường ống chính trong nhà máy xử lí nước thải. Thân gang cầu GGG50 chịu va đập tốt, lớp lót cao su EPDM bên trong bảo vệ thân gang khỏi ăn mòn và tạo bề mặt đệm kín. Phạm vi DN50–DN1200, PN6–PN16, chi phí thấp cho kích thước lớn.

• EPDM: Lớp lót tiêu chuẩn, chịu nước thải, ozone, clo nhẹ, nhiệt độ -20°C đến +120°C
• NBR: Dùng khi nước thải có dầu mỡ hoặc hydrocarbon
• NR (Natural Rubber): Chịu mài mòn tốt nhất, dùng cho bùn mài mòn nhẹ đến trung bình

3.5 Van xả khí (Air Release Valve / Air Vacuum Valve)

Loại van thường bị bỏ quên khi thiết kế hệ thống xử lí nước thải nhưng lại rất quan trọng. Van tự động xả khí tích tụ trong đường ống (ngăn hiện tượng khí khóa), và cho phép không khí vào khi đường ống bị thoát nước đột ngột (ngăn chân không gây vỡ ống). Trong hệ thống xử lí nước thải, cần dùng van khí chuyên dụng cho nước thải có khả năng chịu cặn bẩn bịt kín lỗ xả đặc biệt không dùng van khí thông thường cho nước sạch.

4. Vật Liệu Van Theo Đặc Tính Hóa Học Nước Thải

Đặc tính hóa học của nước thải thay đổi rất lớn theo ngành công nghiệp. Bảng dưới đây hướng dẫn chọn vật liệu van theo pH và thành phần đặc trưng:

Lưu ý: Bảng trên là tham khảo ban đầu. Với nước thải phức tạp hoặc hỗn hợp nhiều nguồn, cần phân tích mẫu nước thải thực tế và tham vấn kỹ sư hóa chất trước khi chỉ định vật liệu cuối cùng.

5. Bảng Tổng Hợp Chọn Van Theo Công Đoạn Xử Lý

6. Lưu Ý Lắp Đặt Thực Tế

Cấp bảo vệ IP và chống H₂S cho van và actuator

Môi trường nhà máy xử lí nước thải ẩm ướt liên tục và thường xuyên có H₂S thoát ra từ bể kỵ khí. Actuator điện và hộp số phải có cấp bảo vệ tối thiểu IP67 (chịu ngập nước tạm thời). Với khu vực bể kỵ khí và trạm bơm kín, cần cân nhắc actuator khí nén an toàn hơn hoặc actuator điện ATEX nếu nồng độ H₂S cao (>10% LEL).

Hướng lắp van dao, nên lắp lưỡi dao phía dưới hay phía trên?

Van dao có thể lắp theo hai hướng: lưỡi dao hướng xuống (đóng từ trên xuống) hoặc hướng lên (đóng từ dưới lên). Đối với đường bùn đặc, lắp lưỡi dao hướng xuống — khi mở, bùn chảy qua phần rộng phía trên và không tích tụ trên lưỡi dao. Khi đóng, lưỡi dao cắt qua bùn và ép vào đế gioăng phía dưới. Lắp ngược chiều gây tích tụ bùn trên lưỡi dao và làm van đóng không kín.

Khoảng cách tối thiểu phía trên van dao

Khi van dao mở hoàn toàn, trục van nhô lên phía trên thân van một đoạn bằng đường kính ống. Ví dụ van dao DN300, cần khoảng không gian trống phía trên ít nhất 350–400 mm sau khi lắp. Không tính toán khoảng cách này là lỗi phổ biến nhất khi lắp van dao trong hầm kỹ thuật XLNT chật hẹp.

Van bướm nhựa, không siết quá lực bu-lông

Mặt bích nhựa UPVC dễ nứt nếu siết bu-lông quá lực. Moment siết tối đa theo khuyến nghị nhà sản xuất thường chỉ bằng 30–50% so với mặt bích thép cùng kích thước. Luôn siết bu-lông theo hình chéo (cross-tightening pattern) và kiểm tra lại sau 24 giờ vận hành đầu tiên.

Bảo trì định kỳ đặc thù môi trường xử lí nước thải

• Van dao: Kiểm tra và bôi mỡ trục van 3 tháng/lần; thay gioăng đế (seat packing) hàng năm; kiểm tra lưỡi dao tìm dấu hiệu ăn mòn đặc biệt ở phần tiếp xúc bùn có H₂S
• Van bướm nhựa: Kiểm tra vết nứt thân van và mặt bích 6 tháng/lần; thay gioăng kín mỗi 2–3 năm hoặc sớm hơn nếu thấy rò rỉ; không để van bướm nhựa chịu va đập cơ học
• Van kẹp: Kiểm tra tình trạng ống cao su mỗi 6 tháng; thay ống kẹp 1–2 năm tùy tần suất đóng mở và tính chất lưu chất

7. FAQ — Câu Hỏi Thường Gặp

❓Tại sao không dùng van bi thông thường cho đường bùn trong xử lí nước thải?

Van bi thông thường có khoang chứa bùn trong thân van (khoang giữa cầu và thân van), nơi bùn đặc và chất rắn lơ lửng tích tụ, đông cứng và kẹt trục van sau thời gian không vận hành. Hơn nữa, khi đóng mở, cầu van phải quay qua lớp bùn đặc, mài mòn nhanh bề mặt cầu và gioăng kín, gây rò rỉ sớm. Van dao và van kẹp giải quyết được cả hai vấn đề này vì lưỡi dao cắt qua bùn thay vì bị nghẹt bởi bùn.

❓Van bướm UPVC có chịu được axit H₂SO₄ pha loãng không?

UPVC chịu tốt H₂SO₄ ở nồng độ loãng đến trung bình (dưới 80%) ở nhiệt độ thường (≤40°C). Ở nồng độ cao hơn hoặc nhiệt độ trên 50°C, tốc độ tấn công hóa học tăng nhanh và UPVC có thể bị mềm, phồng rộp. Đối với axit H₂SO₄ > 50% hoặc hỗn hợp axit nóng, cần nâng cấp lên PP, PVDF hoặc van PTFE-lined kim loại. Luôn tham khảo bảng tương thích hóa chất (chemical resistance chart) của nhà sản xuất cụ thể vì thành phần phụ gia nhựa khác nhau giữa các hãng có thể ảnh hưởng đến khả năng chịu hóa chất.

❓Van dao có thể dùng để điều tiết lưu lượng (throttling) không?

Không nên và không được thiết kế cho mục đích này. Van dao là loại van on/off thuần túy. Khi vận hành ở vị trí trung gian (nửa mở), lưỡi dao tạo ra dòng chảy tốc độ cao qua khe hẹp, mài mòn cực nhanh cả lưỡi dao lẫn gioăng đế, đồng thời bùn và chất rắn kẹt tại vị trí lưỡi dao gây rung và hỏng gioăng. Để điều tiết lưu lượng bùn, dùng van kẹp (pinch valve), loại này được thiết kế đặc biệt để throttling với lưu chất chứa chất rắn.

❓Khi nào nên chọn van bướm nhựa thay vì van bướm gang cầu GGG50?

Chọn van bướm nhựa UPVC/PP khi: (1) nước thải có tính ăn mòn hóa học cao mà lớp lót cao su không đủ bảo vệ (axit dưới pH 3 hoặc kiềm trên pH 11); (2) đường ống châm hóa chất đặc như axit HCl, H₂SO₄ loãng, NaOH; (3) kích thước nhỏ DN50–DN200 cần chi phí thấp; (4) môi trường có nguy cơ ăn mòn bên ngoài cao (khu vực ngập nước, tiếp xúc nhiều hóa chất). Chọn van bướm GGG50 khi: áp suất làm việc >PN6, kích thước lớn DN300 trở lên, cần độ bền cơ học cao (chịu va đập, đường ống ngầm), hoặc van cần lắp actuator nặng.

❓Có cần van an toàn trong hệ thống xử lí nước thải không?

Ít gặp hơn so với hệ thống hơi hay dầu khí, nhưng van an toàn vẫn cần thiết trong một số vị trí đặc thù của XLNT: (1) Đường ống máy nén khí cấp cho bể hiếu khí, bảo vệ máy thổi khí khỏi quá áp khi đường ống bị tắc nghẽn; (2) Bình áp lực trong hệ thống xử lý bùn nhiệt áp (thermal hydrolysis); (3) Đường ống dẫn biogas từ bể phân hủy kỵ khí, van an toàn và van chặn ngọn lửa (flame arrester) bắt buộc theo quy định phòng cháy. Với đường ống nước thải trọng lực thông thường, không cần van an toàn.

8. Van Duy Thành – Đơn Vị Cung Cấp Van Xử Lý Nước Thải Uy Tín Hàng Đầu

Trong các hệ thống xử lý nước thải công nghiệp và dân dụng, môi trường lưu chất luôn chứa hàm lượng cao các tạp chất cơ học, hóa chất ăn mòn, dung môi và các tác nhân gây oxy hóa mạnh. Chính vì vậy, việc lựa chọn một đơn vị cung cấp thiết bị van và cơ cấu điều khiển dòng chảy có năng lực, hiểu sâu về kỹ thuật vật liệu là yếu tố quyết định đến tuổi thọ của toàn bộ công trình.

Van Duy Thành tự hào là đối tác chiến lược và là đơn vị uy tín, chuyên cung cấp các giải pháp van công nghiệp chuyên dụng cho ngành xử lý nước và nước thải.

Các dòng sản phẩm chủ lực phục vụ hệ thống nước thải tại Duy Thành:

• Van dao (Knife Gate Valve): Dòng van chuyên dụng tuyệt vời cho môi trường nước thải thô chứa bùn đặc, rác thải hoặc tạp chất dạng sợi. Lưỡi van sắc bén bằng inox giúp cắt đứt các tạp chất khi đóng, ngăn ngừa triệt để tình trạng kẹt van.
• Van bướm nhựa (PVC/PPR/PVDF Butterfly Valve): Giải pháp tối ưu cho các dòng nước thải công nghiệp chứa hóa chất, axit hoặc kiềm đậm đặc. Vật liệu nhựa cao cấp giúp van kháng hóa chất tuyệt đối, không bị ăn mòn hay gỉ sét theo thời gian.
• Van kẹp (Pinch Valve): Thiết kế dạng ống bóp bằng cao su đàn hồi cao, lý tưởng cho nước thải có tỷ lệ chất rắn lơ lửng lớn hoặc bùn sệt. Cơ chế kẹp linh hoạt giúp dòng lưu chất đi qua hoàn toàn mà không sợ bị nghẹt hay đóng cặn ở các góc chết.
• Van bướm gang cầu (Ductile Iron Butterfly Valve): Thân van làm bằng gang cầu chịu lực va đập tốt, được sơn phủ Epoxy dày cả trong lẫn ngoài kết hợp với cánh van bằng inox 304/316, đáp ứng hoàn hảo các tiêu chuẩn độ bền cho hệ thống xử lý nước thải đô thị, tòa nhà và nhà máy.

Cam kết chất lượng từ Van Duy Thành: Thiết bị có đầy đủ chứng chỉ chất lượng, nguồn gốc xuất xứ rõ ràng, đảm bảo hệ thống của quý khách hàng luôn vận hành liên tục, an toàn và giảm thiểu tối đa chi phí bảo trì.

Với dải sản phẩm đa dạng, lượng tồn kho lớn cùng đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng tư vấn giải pháp 24/7, Van Duy Thành mong muốn đồng hành cùng mọi dự án xử lý nước thải công nghiệp, y tế và đô thị hiện nay.

Kết Luận

Hệ thống xử lý nước thải công nghiệp không thể dùng một loại van duy nhất cho tất cả các vị trí. Nguyên tắc cơ bản khi thiết kế: phân tích đặc tính lưu chất (pH, hàm lượng chất rắn, thành phần hóa chất) tại từng công đoạn, sau đó chọn loại van và vật liệu phù hợp riêng cho từng vị trí: van dao cho bùn đặc, van bướm nhựa cho đường hóa chất ăn mòn, van bướm GGG50 cho đường ống chính, van kẹp cho bùn cực đặc.

Đầu tư đúng loại van ngay từ giai đoạn thiết kế tốn kém hơn ban đầu nhưng tiết kiệm đáng kể chi phí bảo trì, thay thế và xử lý sự cố rò rỉ trong suốt vòng đời 15–20 năm của hệ thống xử lí nước tải.

Nếu bạn cần tư vấn chọn van theo sơ đồ P&ID cụ thể cho nhà máy xử lý nước thải, liên hệ đội ngũ kỹ thuật để được hỗ trợ miễn phí.
