Van an toàn (safety valve) là gì? Vai trò trong hệ thống áp lực

Van an toàn — hay còn gọi là van xả áp, van bảo vệ áp suất (Pressure Relief Valve — PRV) — là thiết bị bảo vệ cuối cùng của bất kỳ hệ thống áp lực nào: nồi hơi, bình chịu áp, đường ống dẫn hơi, bồn chứa khí hóa lỏng hay hệ thống thủy lực. Khi mọi biện pháp kiểm soát khác thất bại và áp suất vẫn tiếp tục tăng vượt ngưỡng an toàn, van an toàn chính là thứ duy nhất ngăn một vụ nổ thảm khốc.

Hiểu đúng van an toàn không chỉ là biết nó 'tự mở khi quá áp'. Người phụ trách kỹ thuật cần hiểu sự khác biệt giữa Safety Valve và Relief Valve, các khái niệm set pressure — accumulation — blowdown, quy tắc lắp đặt đường ống đầu vào 3%, và tiêu chuẩn ASME/API nào áp dụng cho từng loại hệ thống. Bài viết này cung cấp đầy đủ các kiến thức đó.

1. Định Nghĩa Van An Toàn — 'Tuyến Phòng Thủ Cuối Cùng'

Van an toàn (Safety Valve / Pressure Relief Valve — PRV) là thiết bị tự động xả bớt lưu chất (khí, hơi, lỏng) ra khỏi hệ thống khi áp suất vượt quá giá trị cài đặt (set pressure), nhằm bảo vệ thiết bị và con người khỏi sự cố quá áp. Van đóng trở lại khi áp suất hệ thống giảm xuống dưới giá trị đóng (reseat pressure / closing pressure).

Điểm khác biệt then chốt so với các van điều tiết áp suất khác (như van giảm áp PRV — Pressure Reducing Valve): van an toàn là thiết bị bảo vệ khẩn cấp, không hoạt động trong điều kiện bình thường. Nó chỉ mở khi hệ thống đã vượt giới hạn an toàn — tức là khi tất cả các cơ chế kiểm soát áp suất bình thường đã thất bại.

⚠ QUAN TRỌNG VỀ AN TOÀN: Van an toàn không được dùng thay thế cho van điều tiết áp suất (pressure regulator). Vận hành van an toàn thường xuyên — tức hệ thống thường xuyên đạt set pressure — là dấu hiệu hệ thống đang có vấn đề nghiêm trọng cần khắc phục ngay.

Theo quy định của ASME Boiler and Pressure Vessel Code và API, mọi bình chịu áp, nồi hơi, tháp chưng cất, và bồn chứa khí đều bắt buộc phải trang bị ít nhất một thiết bị xả áp (pressure relief device) được chứng nhận. Đây là yêu cầu pháp lý, không phải tùy chọn.

2. Nguyên Lý Hoạt Động — Cơ Chế Lò Xo và Các Khái Niệm Cốt Lõi

Hầu hết van an toàn công nghiệp hoạt động theo nguyên lý cân bằng lực: lực lò xo (được điều chỉnh trước theo set pressure) giữ đĩa van (disc) áp chặt vào đế van (seat) ở trạng thái đóng. Khi áp suất lưu chất đầu vào tạo ra lực đẩy lên đĩa van vượt qua lực lò xo, van bật mở và xả áp.

Các khái niệm kỹ thuật bắt buộc phải hiểu

• Set Pressure (áp suất mở van / áp suất chỉnh định): Áp suất tại đó van bắt đầu mở. Đây là thông số quan trọng nhất, phải ≤ MAWP (Maximum Allowable Working Pressure) của thiết bị được bảo vệ. Theo ASME, set pressure của ít nhất một van phải không vượt quá MAWP.
• MAWP (Maximum Allowable Working Pressure): Áp suất làm việc tối đa cho phép của thiết bị, được xác định trong thiết kế và ghi trên nameplate. Không được vận hành thiết bị vượt quá MAWP.
• Overpressure (quá áp): Lượng áp suất vượt quá set pressure khi van đang mở và xả áp, tính theo %. ASME Section VIII cho phép overpressure tối đa 10% với một van (trường hợp cháy: 21%).
• Accumulation (tích áp): Áp suất tối đa trong thiết bị khi van an toàn đang xả đầy công suất, tính từ MAWP. ASME giới hạn accumulation tối đa 10% MAWP cho trường hợp bình thường, 21% cho trường hợp cháy.
• Blowdown (chênh lệch đóng-mở): Độ chênh lệch giữa set pressure và closing pressure (áp suất đóng van), tính theo %. ASME Section I (nồi hơi): blowdown ≤ 4%. ASME Section VIII (bình chịu áp): blowdown ≤ 7%. Blowdown càng nhỏ, van đóng càng sớm sau khi xả, tiết kiệm lưu chất hơn.
• Closing Pressure (Reseat Pressure): Áp suất tại đó van đóng hoàn toàn trở lại. Bằng Set Pressure trừ đi Blowdown. Ví dụ: Set 10 bar, blowdown 5% → Closing pressure = 9,5 bar.
• Relieving Pressure (áp suất xả đầy tải): Áp suất thực tế khi van đang xả ở công suất định mức = Set Pressure + Overpressure cho phép. Đây là áp suất dùng để tính toán capacity (lưu lượng xả) theo API 520.

3. Phân Loại: Safety Valve, Relief Valve và Safety Relief Valve — Khác Nhau Như Thế Nào?

Đây là điểm mà ngay cả nhiều kỹ sư kinh nghiệm thường nhầm lẫn. Cả ba đều là thiết bị xả áp, nhưng có nguyên lý hoạt động và phạm vi ứng dụng khác nhau:

Trong thực tế tại Việt Nam, thuật ngữ 'van an toàn' thường được dùng chung cho cả ba loại. Khi làm việc với tài liệu kỹ thuật quốc tế, cần phân biệt rõ để chọn đúng loại van theo tiêu chuẩn yêu cầu.

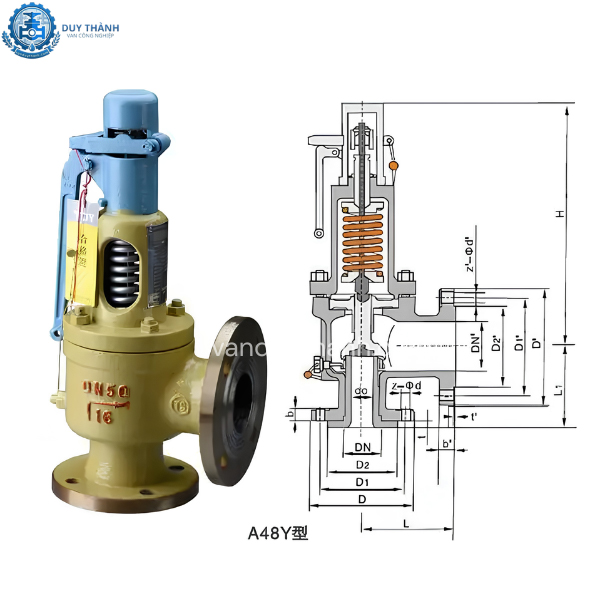

4. Phân Loại Theo Cấu Tạo Cơ Học

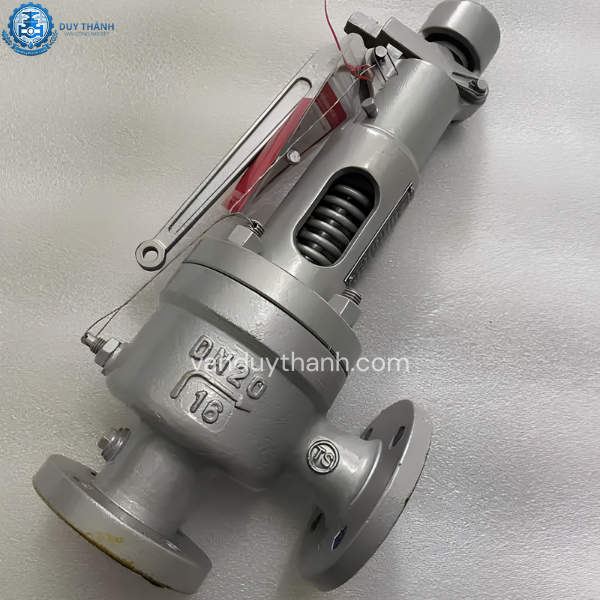

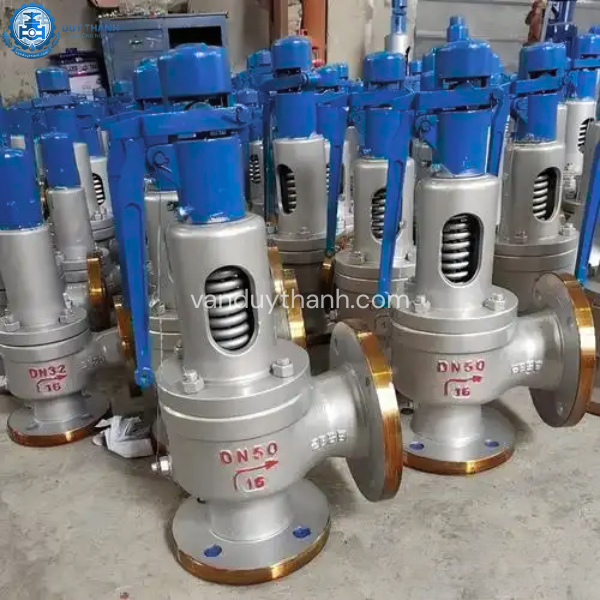

4.1 Spring-Loaded Safety Valve (Van lò xo — phổ biến nhất)

Đây là loại van an toàn phổ biến nhất trong công nghiệp. Lò xo được nén trước đến lực tương ứng set pressure. Khi áp suất hệ thống thắng lực lò xo, đĩa van bật mở. Điều chỉnh set pressure bằng cách vặn vít nén lò xo.

• Ưu điểm: đơn giản, đáng tin cậy, không cần nguồn năng lượng bên ngoài, giá thành thấp
• Nhược điểm: nhạy cảm với backpressure (áp suất ngược từ đường xả) — nếu backpressure >10% set pressure, lực mở van thực tế thay đổi, làm van mở không đúng set pressure
• Phạm vi ứng dụng: nồi hơi, bình chịu áp thông thường, đường ống hơi và khí áp suất trung bình

4.2 Balanced Bellows Safety Valve (Van bộ phận cân bằng ống xếp)

Được bổ sung một ống xếp kim loại (bellows) bao quanh trục van, tạo ra khoang cân bằng áp suất. Nhờ đó backpressure ở đường xả không ảnh hưởng đến set pressure — van luôn mở đúng giá trị đã chỉnh định dù áp suất đường xả thay đổi.

• Ưu điểm: độc lập với backpressure — phù hợp khi đường xả dài, phức tạp hoặc kết nối vào hệ thống flare áp suất thay đổi
• Nhược điểm: chi phí cao hơn spring-loaded; bellows có thể hỏng nếu lưu chất ăn mòn — cần kiểm tra định kỳ
• Phạm vi ứng dụng: nhà máy dầu khí, hệ thống flare có backpressure đến 50% set pressure

4.3 Pilot-Operated Safety Relief Valve — POSRV (Van điều khiển bằng van phụ)

Sử dụng một van phụ nhỏ (pilot valve) để điều khiển van chính lớn hơn. Pilot valve cảm nhận áp suất hệ thống và điều khiển cấp/xả áp vào buồng piston để mở/đóng van chính. Áp suất hệ thống tự cung cấp lực đóng van chính — lực đóng tăng tỉ lệ với áp suất, giúp van kín hơn ở áp suất cao.

• Ưu điểm: kín tuyệt vời ở áp suất làm việc cao (99,9% kín khi < set pressure); blowdown nhỏ (1–2%); phù hợp áp suất cao và lưu lượng xả lớn; không bị ảnh hưởng bởi backpressure
• Nhược điểm: phức tạp hơn, đắt hơn; pilot valve nhạy cảm với tạp chất trong lưu chất — cần lọc sạch; không dùng cho lưu chất có thể đóng băng hoặc kết tinh trong pilot line
• Phạm vi ứng dụng: đường ống áp suất rất cao (>100 bar), hệ thống LNG/LPG, nhà máy lọc dầu, hệ thống cần kín tuyệt đối

5. Tiêu Chuẩn ASME và API Áp Dụng Cho Van An Toàn

Đây là phần mà nhiều kỹ sư thiếu kiến thức nhất khi làm việc với van an toàn. Việc chỉ định sai tiêu chuẩn có thể khiến van không được chứng nhận hợp lệ trong kiểm tra pháp lý.

6. Ứng Dụng Theo Ngành Công Nghiệp

Nồi hơi và hệ thống hơi nước

Đây là ứng dụng truyền thống và nghiêm ngặt nhất. Van an toàn nồi hơi (safety valve) phải tuân thủ ASME Section I, được chứng nhận 'V' stamp và kiểm định bởi cơ quan đăng kiểm (Cục Đăng kiểm Việt Nam). Mỗi nồi hơi phải có ít nhất một van an toàn; nồi hơi trên 473 kW phải có ít nhất hai van. Set pressure của van thứ nhất bằng MAWP; van thứ hai không vượt quá 103% MAWP.

Dầu khí và hóa dầu

PRV/SRV trong nhà máy lọc dầu, khai thác khí và nhà máy hóa chất tuân theo chuỗi tiêu chuẩn API 520/521/526 kết hợp ASME. Mỗi bình áp lực, tháp chưng cất, thiết bị trao đổi nhiệt đều phải có phân tích kịch bản quá áp (overpressure scenario analysis) theo API 521 trước khi chỉnh định set pressure. Balanced bellows hoặc POSRV thường được dùng để xả về hệ thống flare áp suất thay đổi.

Hệ thống thủy lực công nghiệp

Relief valve trong hệ thống thủy lực (máy ép, máy đúc, máy CNC) bảo vệ bơm, xi lanh và đường ống khỏi quá tải áp suất khi tải cơ học tăng đột ngột. Khác với hơi/khí, relief valve thủy lực xả dầu về bể chứa (không phải ra ngoài) và cần kín tuyệt đối để tránh tổn thất dầu liên tục.

Thiết bị áp lực dân dụng

Van an toàn bình nóng lạnh (T&P valve — Temperature and Pressure Relief Valve) bảo vệ bình đun nước nóng gia dụng khỏi nổ do cả quá nhiệt lẫn quá áp. Bắt buộc theo TCVN và tiêu chuẩn an toàn điện. Van này phải được kiểm tra hàng năm bằng cách kéo cần gạt để đảm bảo van không bị kẹt rỉ sét.

Các ứng dụng khác

• Bồn chứa LPG, LNG: POSRV với blowdown nhỏ, kín tuyệt đối, chứng nhận API/ASME
• Nhà máy điện — lò hơi nhiệt điện: ASME Section I, kiểm định nghiêm ngặt theo quy định nhà nước
• Hệ thống PCCC: van xả áp bình CO2, bình bọt — ngăn nổ bình khi nhiệt độ tăng cao trong hỏa hoạn
• Thiết bị y tế: van an toàn nồi hấp tiệt trùng (autoclave), bình oxy

7. Hướng Dẫn Chỉnh Định Set Pressure Đúng Kỹ Thuật

Set pressure là thông số quan trọng nhất của van an toàn. Chỉnh sai set pressure có thể dẫn đến hai hậu quả: (1) set pressure quá thấp — van mở thường xuyên không cần thiết, gây mòn đế van và rò rỉ; (2) set pressure quá cao — van không mở kịp khi cần, thiết bị bị nổ.

Nguyên tắc xác định set pressure

• Nguyên tắc 1: Set pressure của van an toàn chính (primary PSV) KHÔNG ĐƯỢC vượt quá MAWP của thiết bị được bảo vệ. Đây là yêu cầu bắt buộc theo ASME và API.
• Nguyên tắc 2: Áp suất vận hành bình thường (normal operating pressure) nên được duy trì ≤ 90% set pressure để tránh van rò rỉ hoặc mở nhấp nháy (simmer / chatter) do dao động áp suất.
• Nguyên tắc 3 — Nhiều van: Khi cần lắp nhiều van (do công suất xả lớn): van chính set bằng MAWP; van phụ thứ nhất set ≤ 105% MAWP; van phụ thứ hai (nếu có) set ≤ 110% MAWP.
• Nguyên tắc 4 — Fire case: Van an toàn cho kịch bản cháy (fire case) được phép set đến 110% MAWP vì đây là tình huống khẩn cấp cực đoan.

Quy trình chỉnh định (setting) thực tế

• Bước 1 — Xác định MAWP của thiết bị (ghi trên nameplate hoặc trong design document)
• Bước 2 — Xác định áp suất vận hành bình thường để đảm bảo khoảng cách an toàn ≥10% với set pressure
• Bước 3 — Chỉnh định set pressure trong xưởng kiểm định (test bench) có đồng hồ đo áp suất chính xác đã được hiệu chuẩn
• Bước 4 — Niêm phong vít điều chỉnh lò xo bằng chì seal sau khi chỉnh định — ngăn thay đổi trái phép
• Bước 5 — Gắn nameplate đầy đủ: tag number, set pressure, lưu chất, capacity, ngày chỉnh định, cơ sở kiểm định
• Bước 6 — Kiểm tra định kỳ (pop test) theo lịch bảo trì: nồi hơi mỗi năm, bình chịu áp theo quy định đăng kiểm

Lưu ý pháp lý tại Việt Nam: Theo QCVN 01:2008/BCT và Thông tư 36/2019/TT-BCT, van an toàn nồi hơi phải được kiểm định bởi tổ chức kiểm định kỹ thuật an toàn được Bộ Công Thương chỉ định, không được tự chỉnh định tại hiện trường.

8. Lưu Ý Lắp Đặt Quan Trọng — Quy Tắc 3% và Các Sai Lầm Thường Gặp

Quy tắc 3% đường ống đầu vào — quan trọng nhất

Theo API 520 Part II và ASME, tổng tổn thất áp suất trên đường ống từ thiết bị được bảo vệ đến đầu vào van an toàn (inlet pressure drop) KHÔNG ĐƯỢC vượt quá 3% của set pressure khi van đang xả ở công suất tối đa.

Nếu inlet pressure drop > 3% set pressure, hiện tượng chatter (van rung lắc đóng-mở liên tục) xảy ra: van mở → áp suất tại đầu vào giảm do tổn thất đường ống → van đóng → áp suất tăng lại → van mở lại. Chu kỳ này lặp đi lặp lại hàng trăm lần/phút, làm mòn đế van cực nhanh và gây hỏng hóc nghiêm trọng.

⚠ Giải pháp: Đường ống đầu vào (inlet pipe) phải ngắn nhất có thể, không có co cua không cần thiết, tiết diện ống đủ lớn để tổn thất áp suất < 3% set pressure ở lưu lượng xả tối đa.

Các sai lầm lắp đặt thường gặp

• Lắp van cô lập (isolation valve) giữa thiết bị và van an toàn: Tuyệt đối không được làm điều này trừ khi hệ thống có 2 van an toàn song song và tuân thủ quy trình khóa/mở (lockout/tagout) được phê duyệt. Đây là vi phạm nghiêm trọng tiêu chuẩn an toàn.
• Lắp van an toàn ngược chiều: Hướng dòng chảy phải từ thiết bị vào đầu vào (inlet) van, ra đầu thoát (outlet/discharge). Kiểm tra mũi tên trên thân van trước khi lắp.
• Đường ống xả (discharge pipe) không đỡ bằng giá đỡ riêng: Khi van mở, lực phản lực đường xả rất lớn có thể làm cong hoặc gãy kết nối nếu không có giá đỡ. Đường xả phải được đỡ độc lập, không truyền lực lên thân van.
• Đường xả hướng xuống không có thoát condensate: Hơi ngưng tụ hoặc nước mưa đọng trong đường xả tạo thêm backpressure và ăn mòn van. Cần lỗ thoát nước (weep hole) hoặc bẫy nước ở điểm thấp nhất đường xả.
• Không gắn cap bảo vệ khi vận chuyển và lưu kho: Bụi, rỉ sét và dị vật lọt vào đế van gây rò rỉ ngay từ đầu. Luôn giữ cap bảo vệ đến khi lắp vào hệ thống.

9. FAQ — Câu Hỏi Thường Gặp

❓Van an toàn và van giảm áp (PRV — Pressure Reducing Valve) khác nhau như thế nào?

Đây là hai thiết bị hoàn toàn khác nhau dù cùng dùng tên viết tắt 'PRV'. Van giảm áp (Pressure Reducing Valve / Pressure Regulator) hoạt động liên tục trong điều kiện bình thường để duy trì áp suất đầu ra ổn định thấp hơn áp suất đầu vào — ví dụ: giảm từ 10 bar mạng cấp xuống 3 bar sử dụng. Van an toàn (Pressure Relief Valve) chỉ hoạt động trong tình huống khẩn cấp, khi áp suất vượt set pressure, và đóng lại sau khi áp suất trở về mức an toàn. Hai van này thường được lắp cùng nhau: van giảm áp kiểm soát áp suất bình thường; van an toàn là biện pháp bảo vệ cuối cùng nếu van giảm áp hỏng.

❓Tại sao van an toàn rò rỉ liên tục (simmer) sau khi đã đóng?

Rò rỉ sau khi đóng (simmer / leakage) thường do một trong ba nguyên nhân: (1) Áp suất vận hành quá gần set pressure — dao động áp suất bình thường của hệ thống đủ để làm van hé mở từng lúc, làm mòn đế van từ từ; khắc phục bằng cách hạ set pressure hoặc giảm áp vận hành để tạo khoảng cách an toàn ≥10%. (2) Dị vật (cặn, hàn xì, rỉ sét) kẹt giữa đĩa van và đế van — cần làm sạch hoặc thay thế bộ trim. (3) Đế van hoặc đĩa van bị mòn do đã mở xả nhiều lần — cần lap lại (lapping) hoặc thay mới bộ trim tại xưởng kiểm định.

❓Có thể tự điều chỉnh set pressure van an toàn tại hiện trường không?

Về mặt kỹ thuật, set pressure của van lò xo có thể điều chỉnh bằng cách thay đổi lực nén lò xo qua vít điều chỉnh. Tuy nhiên tại Việt Nam, việc tự ý chỉnh định van an toàn trên nồi hơi và thiết bị chịu áp lực đăng kiểm là vi phạm pháp luật (QCVN 01:2008/BCT). Chỉnh định phải do tổ chức kiểm định được chỉ định thực hiện, có biên bản và niêm phong chì. Đối với các thiết bị không thuộc phạm vi đăng kiểm bắt buộc, cũng nên thực hiện chỉnh định tại cơ sở có thiết bị test bench và đồng hồ được hiệu chuẩn để đảm bảo độ chính xác.

❓Van an toàn cần bảo dưỡng như thế nào và tần suất ra sao?

Van an toàn cần kiểm tra và bảo dưỡng định kỳ vì đây là thiết bị an toàn quan trọng. Quy trình gồm: (1) Pop test (thử mở bằng tay hoặc áp suất) để xác nhận van mở đúng set pressure — nồi hơi: mỗi năm theo QCVN; bình chịu áp: theo lịch kiểm định đăng kiểm (thường 3–5 năm). (2) Kiểm tra rò rỉ bằng dung dịch xà phòng hoặc thiết bị phát hiện rò rỉ sau mỗi lần hệ thống khởi động lại. (3) Kiểm tra toàn diện tại xưởng kiểm định: tháo ra, vệ sinh, kiểm tra mòn đế van, thay gioăng và lò xo nếu cần, hiệu chuẩn lại set pressure, niêm phong và cấp giấy chứng nhận.

❓Pilot-operated PRV có ưu điểm gì vượt trội so với spring-loaded mà giá lại cao hơn nhiều?

POSRV (Pilot-Operated Safety Relief Valve) có ba ưu điểm kỹ thuật quyết định trong các ứng dụng đặc thù: (1) Kín tuyệt đối ở áp suất cao — POSRV kín tốt hơn spring-loaded tới 10–100 lần do áp suất hệ thống tự tạo lực đóng van chính; đặc biệt quan trọng với LPG/LNG nơi rò rỉ dù nhỏ là nguy hiểm. (2) Blowdown rất nhỏ (1–2% so với 5–7% của spring-loaded) — tiết kiệm lưu chất quý, giảm phát thải. (3) Không bị ảnh hưởng bởi backpressure biến đổi — phù hợp khi xả vào hệ thống flare áp suất thay đổi. Chi phí cao hơn 3–5 lần spring-loaded, nhưng trong dầu khí offshore và LNG, lợi ích an toàn và tiết kiệm lưu chất bù đắp hoàn toàn.

Kết Luận

Van an toàn là thiết bị bảo vệ cuối cùng — khi nó phải hoạt động, nghĩa là mọi cơ chế kiểm soát khác đã thất bại. Chính vì vậy, lựa chọn đúng loại (Safety Valve / Relief Valve / SRV), chỉnh định set pressure chính xác theo MAWP, lắp đặt đúng kỹ thuật (quy tắc 3% inlet) và bảo dưỡng kiểm định định kỳ không chỉ là yêu cầu kỹ thuật — mà là yêu cầu pháp lý và đạo đức nghề nghiệp của người kỹ sư.

Van an toàn không bao giờ được dùng như biện pháp kiểm soát áp suất thường xuyên. Nếu van an toàn mở thường xuyên, hệ thống đang có vấn đề nghiêm trọng cần điều tra và khắc phục ngay lập tức, không phải chỉ nâng set pressure lên.

Nếu bạn cần tư vấn lựa chọn van an toàn cho dự án cụ thể — bao gồm tính toán capacity theo API 520, chọn loại ASME stamp phù hợp và hỗ trợ thủ tục đăng kiểm — liên hệ đội ngũ kỹ thuật để được hỗ trợ miễn phí.
