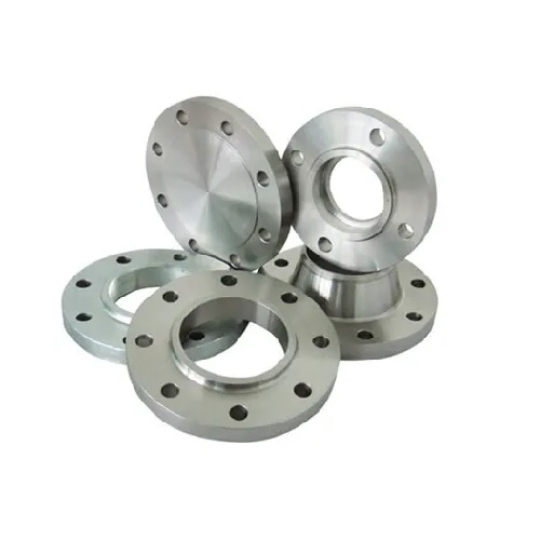

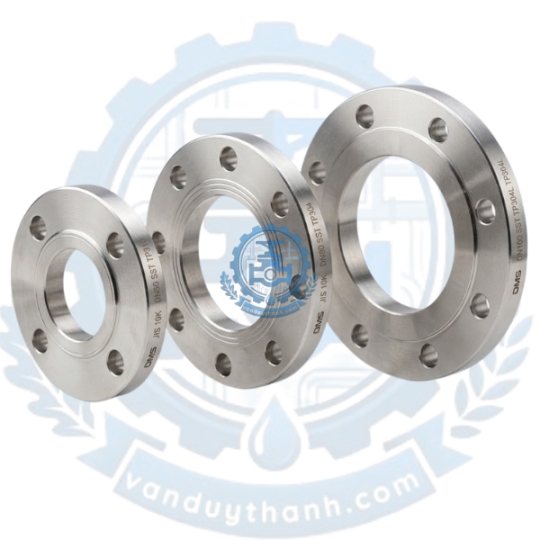

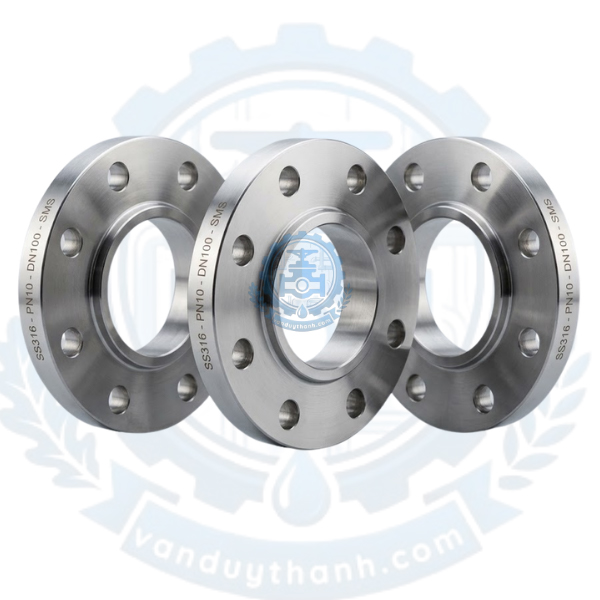

​​​​​​​Mặt Bích Rỗng Thép JIS10K-PN16

1. Tính năng của Mặt Bích Rỗng Thép JIS10K-PN16

Mặt bích rỗng thép JIS10K-PN16 sở hữu nhiều tính năng vượt trội, đáp ứng khắt khe các yêu cầu kỹ thuật trong công nghiệp đường ống hiện đại:

• Độ bền cơ học cao: Được gia công từ phôi thép carbon SS400 hoặc thép chịu lực cứng cáp, sản phẩm có khả năng chống biến dạng cực tốt trước các tác động ngoại lực và áp suất dòng chảy lớn.

• Chống ăn mòn tối ưu: Nhờ lớp xử lý bề mặt bằng phương pháp sơn đen, mạ kẽm điện phân hoặc mạ kẽm nhúng nóng, mặt bích ngăn chặn hiệu quả quá trình oxy hóa từ môi trường, hạn chế tối đa tình trạng hoen gỉ.

• Độ chính xác kích thước hoàn hảo: Sản phẩm được sản xuất trên dây chuyền công nghệ hiện đại, đảm bảo các thông số về đường kính trong, đường kính ngoài, tâm lỗ bu lông đạt độ chính xác đến từng micro m, giúp việc kết nối trở nên kín khít tuyệt đối.

2. Tác dụng của Mặt Bích Rỗng Thép JIS10K-PN16

Trong kết cấu hạ tầng đường ống, mặt bích rỗng đóng vai trò như một mắt xích liên kết không thể thay thế:

• Liên kết và kết nối: Tác dụng chính là kết nối các đoạn ống thép lại với nhau, hoặc kết nối ống với các thiết bị van công nghiệp, máy bơm, lọc y và phụ kiện khác.

• Tối ưu hóa bảo trì: Thiết kế kết nối bằng bu lông cho phép kỹ sư dễ dàng tháo rời hệ thống để tiến hành sục rửa, kiểm tra định kỳ hoặc thay thế linh kiện mà không cần cắt phá đường ống.

• Ngăn chặn rò rỉ: Khi được ép chặt cùng với gioăng làm kín (đệm cao su hoặc Teflon), mặt bích rỗng tạo ra một chu trình khép kín hoàn hảo, ngăn chặn hiện tượng thất thoát lưu chất ra ngoài môi trường.

3. Thông số kỹ thuật của Mặt Bích Rỗng Thép JIS10K-PN16

Dưới đây là bảng tổng hợp các thông số kỹ thuật chi tiết của dòng sản phẩm mặt bích rỗng thép hiện đang được phân phối:

4. Cấu tạo của Mặt Bích Rỗng Thép JIS10K-PN16

Mặt bích rỗng thép có cấu trúc dạng đĩa tròn dẹt với các phần cấu thành cơ bản sau:

• Thân đĩa bích: Là phần chịu lực chính, được đúc hoặc khoét từ thép tấm nguyên khối.

• Lỗ rỗng trung tâm: Đường kính lỗ rỗng này được tính toán lớn hơn đường kính ngoài của ống một chút, giúp luồn ống thép vào bên trong dễ dàng trước khi hàn cố định.

• Các lỗ bu lông: Được phân bổ đều quanh chu vi mặt bích. Số lượng lỗ (4 lỗ, 8 lỗ, 12 lỗ...) và đường kính lỗ phụ thuộc hoàn toàn vào kích cỡ DN và tiêu chuẩn áp lực (JIS10K hay PN16).

• Bề mặt làm kín (Face): Có thể là mặt phẳng (Flat Face - FF) hoặc mặt có gờ (Raised Face - RF) để đặt gioăng đệm làm tăng độ kín.

5. Nguyên lý làm việc của Mặt Bích Rỗng Thép JIS10K-PN16

Mặt bích rỗng thép hoạt động dựa trên nguyên lý liên kết cơ học đối xứng và hàn áp lực:

1. Đầu tiên, đường ống sẽ được luồn vào bên trong lỗ rỗng của mặt bích. Kỹ thuật viên tiến hành hàn cả mặt trong và mặt ngoài của bích để cố định bích vào đầu ống (kiểu Slip-On).

2. Khi liên kết hai đầu ống, hai mặt bích đối diện sẽ được đặt một vòng gioăng đệm ở giữa.

3. Hệ thống bu lông sẽ được xỏ qua các lỗ đồng tâm và siết chặt theo nguyên tắc đối góc. Lực siết mạnh mẽ từ bu lông ép chặt hai mặt bích lại, nén gối đỡ gioăng đệm điền đầy vào các khoảng hở, tạo nên một kết cấu chịu lực và kín nước hoàn toàn dưới áp lực từ 10kg/cm² đến 16kg/cm².

6. Môi trường ứng dụng của Mặt Bích Rỗng Thép JIS10K-PN16

Nhờ tính linh hoạt và độ bền cao, mặt bích rỗng thép được ứng dụng rộng rãi trong nhiều ngành công nghiệp:

• Hệ thống cấp thoát nước: Mạng lưới đường ống nước sạch đô thị, hệ thống xử lý nước thải công nghiệp.

• Hệ thống phòng cháy chữa cháy (PCCC): Đường ống dẫn nước áp lực cao trong các tòa nhà, nhà xưởng.

• Ngành năng lượng, đóng tàu: Đường ống dẫn dầu, khí hóa lỏng, hệ thống tuần hoàn nước biển trong mạn tàu.

• Hệ thống hơi và khí nén: Các lò hơi công nghiệp, nhà máy nhiệt điện nhờ khả năng chịu nhiệt độ độ C cao vượt trội.

7. Hướng dẫn lắp đặt của Mặt Bích Rỗng Thép JIS10K-PN16

Để đảm bảo hệ thống vận hành an toàn, quy trình lắp đặt mặt bích cần tuân thủ các bước kỹ thuật sau:

• Bước 1: Chuẩn bị và làm sạch: Vệ sinh sạch sẽ bavia đầu ống, bề mặt mặt bích và gioăng đệm. Đảm bảo không còn cát bụi bám vào.

• Bước 2: Định vị và hàn: Luồn ống vào bích, căn chỉnh cho mặt bích vuông góc với trục ống. Tiến hành hàn đính, sau đó hàn kín cả hai đường hàn bên trong và bên ngoài mặt bích.

• Bước 3: Đặt gioăng và xỏ bu lông: Đặt gioăng làm kín vào giữa hai mặt bích, căn chỉnh sao cho các lỗ bu lông của hai mặt bích trùng khớp nhau hoàn toàn.

• Bước 4: Siết bu lông: Tiến hành vặn đai ốc bằng tay trước. Sau đó dùng cờ lê lực siết chặt bu lông theo hình ngôi sao (đối xứng) để lực ép được phân bổ đều, tránh làm lệch gioăng hay vênh bích.

8. Những lỗi thường gặp và cách khắc phục của Mặt Bích Rỗng Thép JIS10K-PN16

• Lỗi rò rỉ lưu chất tại mối nối:

  • Nguyên nhân: Siết bu lông không đều, gioăng đệm bị lệch hoặc bị rách, mặt bích bị vênh trong quá trình hàn nhiệt.

  • Cách khắc phục: Xả áp hệ thống, nới lỏng bu lông, kiểm tra và thay thế gioăng mới nếu cần. Tiến hành siết lại bu lông theo đúng quy trình đối xứng với lực siết tiêu chuẩn.

• Lỗi han gỉ, ăn mòn bề mặt:

  • Nguyên nhân: Lớp mạ kẽm hoặc lớp sơn đen bị trầy xước trong quá trình vận chuyển, lắp đặt hoặc sử dụng trong môi trường hóa chất đậm đặc vượt quá giới hạn của thép carbon.

  • Cách khắc phục: Vệ sinh sạch vết gỉ sét bằng bàn chải sắt, sơn dặm lại bằng sơn chống gỉ chuyên dụng. Nếu môi trường quá đậm đặc axit, cần cân nhắc chuyển sang dòng bích inox.

9. Van Duy Thành chuyên cung cấp Mặt Bích Rỗng Thép JIS10K-PN16

Van Duy Thành tự hào là đơn vị uy tín hàng đầu chuyên nhập khẩu và phân phối dòng sản phẩm Mặt Bích Rỗng Thép JIS10K-PN16 cùng các thiết bị van công nghiệp cao cấp tại thị trường Việt Nam.

Chúng tôi cam kết:

• Sản phẩm chính hãng, đầy đủ chứng chỉ chất lượng sản xuất, nguồn gốc xuất xứ rõ ràng.

• Kho hàng luôn sẵn kho số lượng lớn từ kích cỡ nhỏ DN15 đến các kích cỡ đại lên tới DN600.

• Chính sách giá cả cạnh tranh nhất thị trường, chiết khấu cực cao cho các dự án và đại lý.

• Hỗ trợ giao hàng nhanh chóng tận chân công trình.

Quý khách hàng có nhu cầu nhận báo giá chi tiết hoặc tư vấn kỹ thuật chuyên sâu, xin vui lòng liên hệ trực tiếp với chúng tôi qua thông tin sau:

• Hotline, Zalo: 0945.400.333

• Gmail: duythanhbadiem@gmail.com
