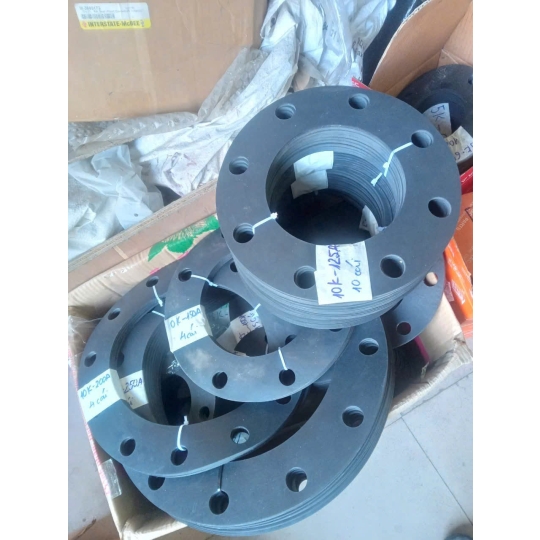

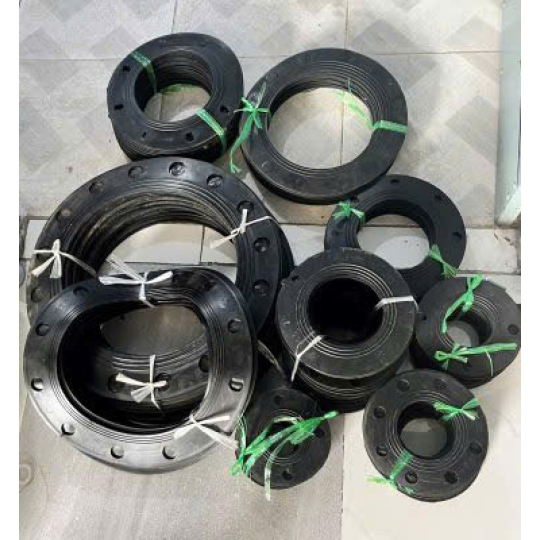

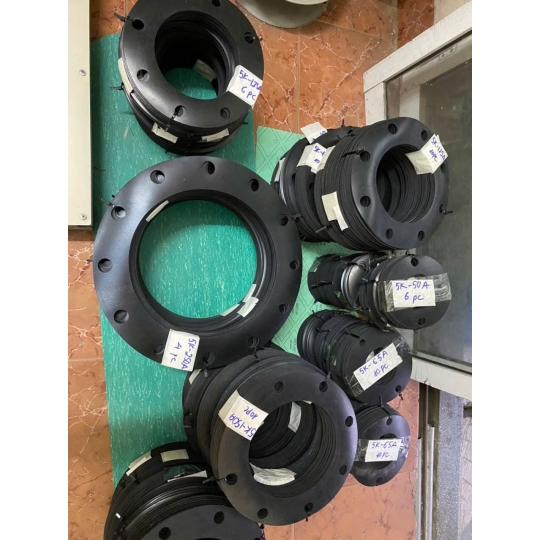

Gioăng Cao Su EPDM Mặt Bích JIS 10K

Gioăng Cao Su EPDM Mặt Bích JIS 10K – Giải Pháp Làm Kín Đường Ống Toàn Diện

Trong các hệ thống đường ống công nghiệp, việc rò rỉ lưu chất tại các mối nối mặt bích luôn là bài toán đau đầu của các kỹ sư. Để giải quyết triệt để vấn đề này, gioăng cao su EPDM mặt bích JIS 10K nổi lên như một giải pháp đột phá và đáng tin cậy nhất. Được chế tạo từ vật liệu cao su tổng hợp EPDM chất lượng cao, dòng gioăng này sở hữu độ đàn hồi lý tưởng, khả năng chống lão hóa vượt trội và tương thích hoàn hảo với tiêu chuẩn mặt bích JIS 10K của Nhật Bản.

1. Tính năng của Gioăng Cao Su EPDM Mặt Bích JIS 10k

Gioăng cao su EPDM (Ethylene Propylene Diene Monomer) sở hữu những đặc tính cơ lý cực kỳ xuất sắc nhờ vào cấu trúc phân tử mạch thẳng đặc trưng. Dưới đây là các tính năng nổi bật của sản phẩm:

• Độ đàn hồi và phục hồi cao: Gioăng có khả năng co giãn tốt, tự động điền đầy vào các khoảng trống, vết xước li ti trên bề mặt mặt bích khi được siết chặt bằng bu-lông.

• Kháng thời tiết và tia UV cực tốt: Không giống như cao su tự nhiên dễ bị giòn nứt dưới ánh nắng mặt trời, EPDM có khả năng chống oxy hóa, kháng tầng ozone và chịu được thời tiết khắc nghiệt ngoài trời trong thời gian dài.

• Khả năng chịu nhiệt ổn định: Sản phẩm làm việc bền bỉ trong dải nhiệt độ rộng từ -50°C đến +150°C mà không bị biến dạng hay mất đi độ cứng tiêu chuẩn.

• Kháng hóa chất ưu việt: Khả năng chống chịu tốt với các môi trường axit loãng, kiềm, muối, ketone và alcohol.

2. Tác dụng của Gioăng Cao Su EPDM Mặt Bích JIS 10k

Vai trò của gioăng EPDM trong hệ thống đường ống là không thể thay thế, cụ thể sản phẩm mang lại các tác dụng lớn sau:

• Làm kín khít tuyệt đối: Tác dụng cốt lõi của gioăng là tạo ra mối nối bít kín giữa hai mặt bích, ngăn ngừa hoàn toàn tình trạng rò rỉ lưu chất (chất lỏng hoặc chất khí) ra môi trường bên ngoài.

• Giảm chấn và chống rung lắc: Khi hệ thống vận hành, dòng chảy áp lực cao hoặc máy bơm thường gây ra các rung động lan truyền. Gioăng EPDM đóng vai trò như một lớp đệm đàn hồi, hấp thụ xung lực và giảm thiểu tiếng ồn tại các khớp nối.

• Bảo vệ bề mặt mặt bích: Tránh sự tiếp xúc trực tiếp "kim loại - kim loại" giữa hai mặt bích, giảm thiểu tối đa hiện tượng ma sát gây mài mòn hoặc ăn mòn điện hóa.

3. Thông số kỹ thuật của Gioăng Cao Su EPDM Mặt Bích JIS 10k

Để thuận tiện cho việc lựa chọn sản phẩm phù hợp với thiết kế hệ thống, Van Duy Thành trân trọng gửi đến quý khách hàng bảng thông số kỹ thuật chi tiết dưới đây:

4. Cấu tạo của Gioăng Cao Su EPDM Mặt Bích JIS 10k

Về mặt cấu trúc, gioăng EPDM mặt bích có thiết kế tương đối đơn giản nhưng được tính toán kỹ lưỡng về mặt kích thước hình học để khớp chính xác với tiêu chuẩn JIS 10K. Cấu tạo của gioăng được chia làm 2 kiểu dáng chính:

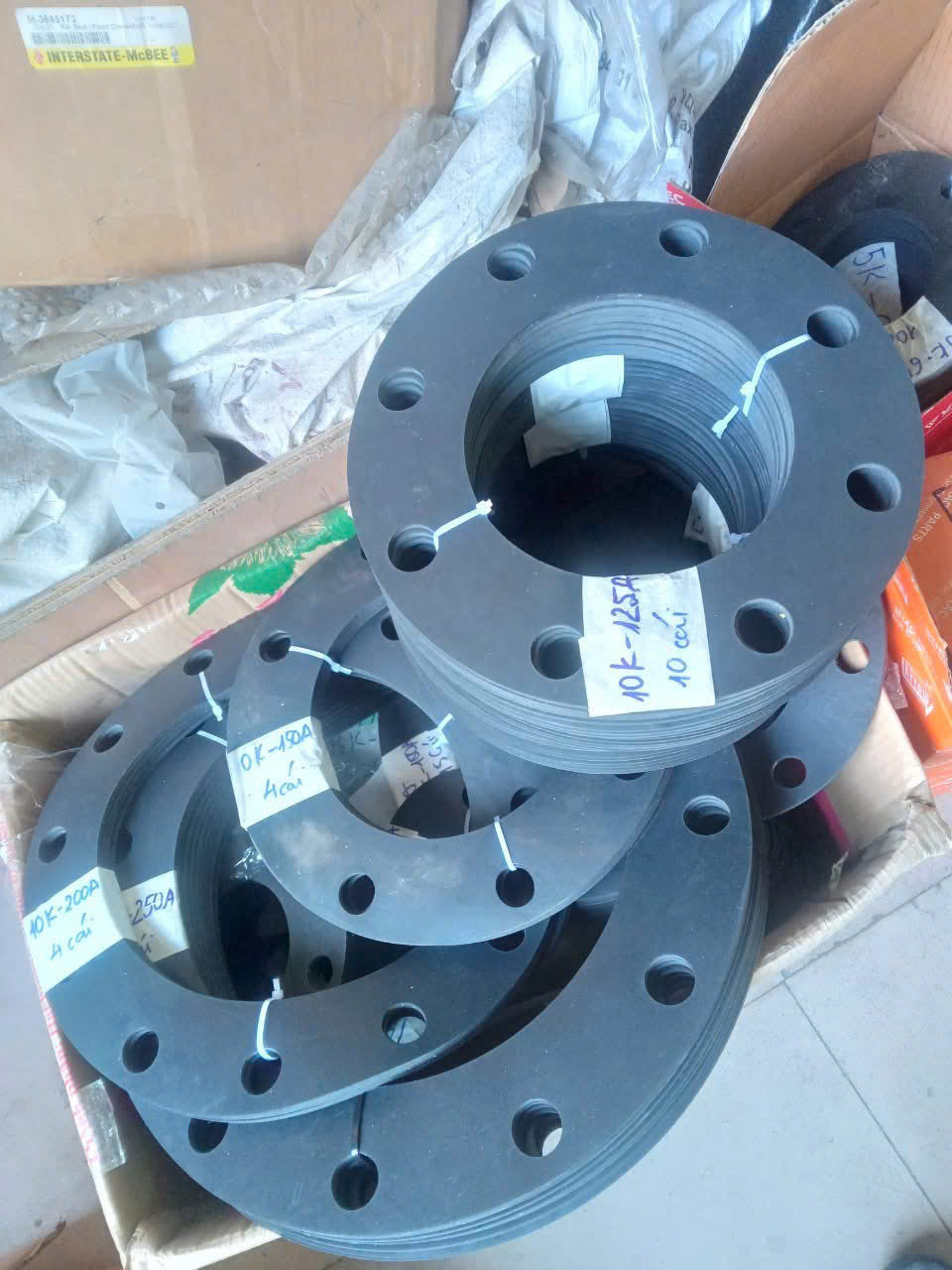

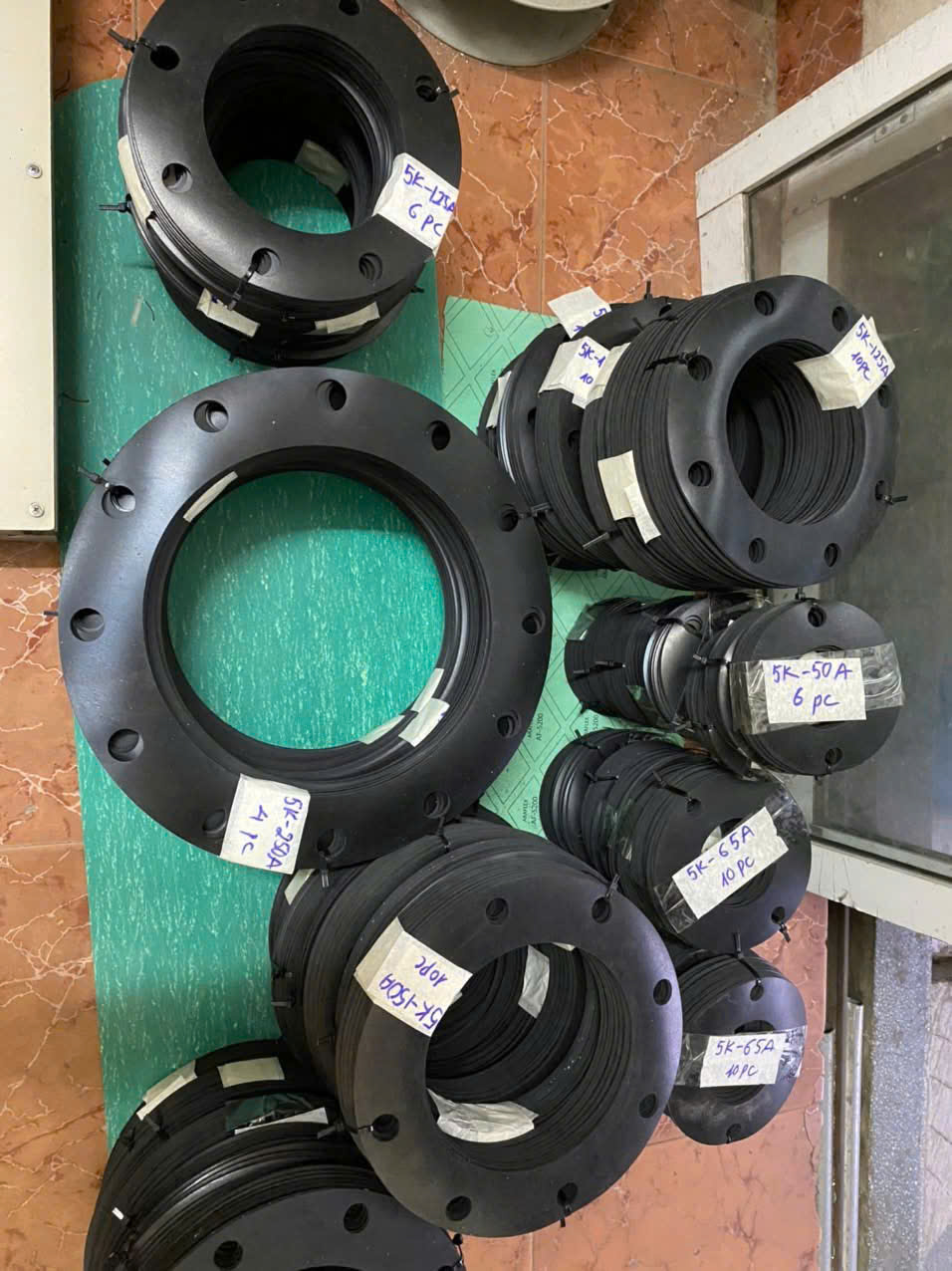

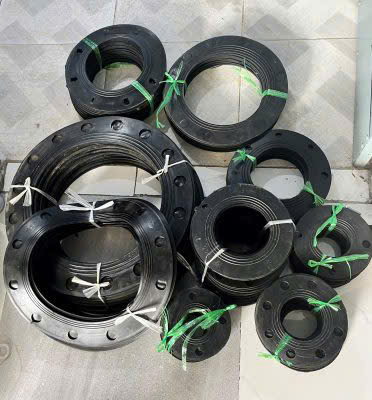

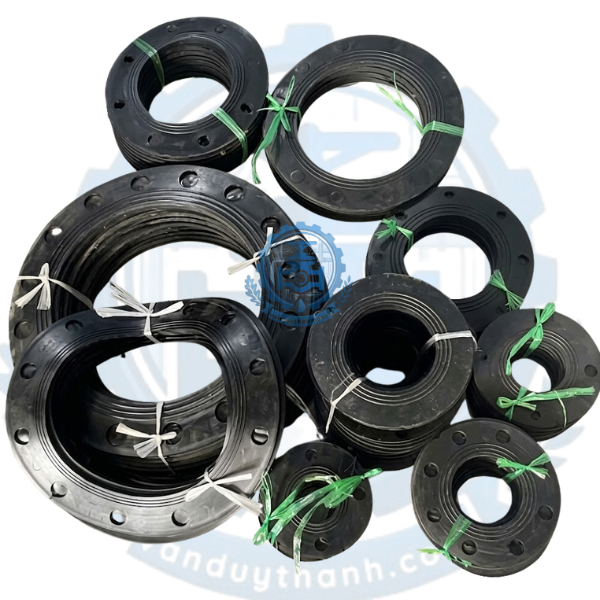

4.1. Kiểu gioăng Full Face (FF - Có lỗ bu-lông)

Được thiết kế là một vòng tròn phẳng có đường kính ngoài bằng với đường kính ngoài của mặt bích. Trên thân gioăng được dập sẵn các lỗ bu-lông đồng tâm. Số lượng lỗ, đường kính lỗ và khoảng cách giữa các lỗ (PCD) tuân thủ nghiêm ngặt theo dưỡng của tiêu chuẩn JIS 10K. Khi lắp đặt, bu-lông sẽ xỏ xuyên qua gioăng giúp cố định gioăng không bị xê dịch.

4.2. Kiểu gioăng Ring Type (RF - Không có lỗ bu-lông)

Là một vòng đệm cao su phẳng chỉ nằm gọn bên trong lòng của đường tròn tạo bởi các bu-lông. Đường kính ngoài của gioăng bằng với đường kính của gờ nâng (Raised Face) trên mặt bích. Khi lắp ráp, các bu-lông xung quanh sẽ đóng vai trò như một chiếc lồng định vị giữ gioăng ở tâm.

Lưu ý: Tùy thuộc vào áp lực hệ thống và cấu tạo bề mặt mặt bích hiện tại mà kỹ sư sẽ lựa chọn kiểu FF hoặc RF để tối ưu hóa hiệu quả làm kín.

5. Nguyên lí làm việc của Gioăng Cao Su EPDM Mặt Bích JIS 10k

Nguyên lý hoạt động của gioăng EPDM dựa trên hiện tượng biến dạng đàn hồi dưới tác dụng của lực ép cơ học:

1. Khi đặt gioăng vào giữa hai mặt bích và bắt đầu siết các đai ốc của bu-lông, một lực nén lớn theo phương dọc trục sẽ tác dụng đều lên bề mặt gioăng.

2. Dưới lực nén này, vật liệu cao su EPDM với độ cứng 65 Shore A sẽ bị biến dạng dẻo và đàn hồi, điền đầy vào toàn bộ các khoảng hở tự nhiên, các vết xước hay độ nhám bề mặt của mặt bích kim loại.

3. Sự biến dạng này tạo ra một rào cản vật lý cực kỳ vững chắc. Áp suất tiếp xúc giữa gioăng và mặt bích lúc này lớn hơn áp suất của lưu chất bên trong đường ống, từ đó ngăn chặn tuyệt đối không cho chất lưu tìm được đường rò rỉ ra ngoài.

6. Môi trường ứng dụng của Gioăng Cao Su EPDM Mặt Bích JIS 10k

Nhờ vào những đặc tính hóa học ưu việt của cao su EPDM, loại gioăng này được ứng dụng rộng rãi trong nhiều ngành công nghiệp và môi trường lưu chất khác nhau:

• Hệ thống cấp thoát nước: Dùng cho đường ống nước sạch, hệ thống xử lý nước thải sinh hoạt và công nghiệp nhờ khả năng chống sụp lún, chống lão hóa trong nước.

• Hệ thống HVAC và PCCC: Các đường ống nước làm mát (Chiller), hệ thống thông gió, và mạng lưới đường ống phòng cháy chữa cháy chịu áp lực JIS 10K.

• Công nghiệp hóa chất nhẹ: Ứng dụng trong các nhà máy có dòng lưu chất chứa axit loãng, dung dịch kiềm, xút (NaOH), hoặc các chất tẩy rửa.

• Môi trường ngoài trời: Các đường ống dẫn nước tưới tiêu nông nghiệp, đường ống công nghệ lộ thiên chịu tác động trực tiếp của mưa nắng và tia cực tím.

• Khuyến cáo: Tuyệt đối không sử dụng gioăng EPDM cho các môi trường chứa dầu mỏ, dầu thủy lực, xăng, các hydrocacbon thơm hoặc dung môi hữu cơ vì sẽ khiến cao su bị trương nở và phá hủy nhanh chóng.

7. Hướng dẫn lắp đặt của Gioăng Cao Su EPDM Mặt Bích JIS 10k

Quy trình lắp đặt chuẩn xác quyết định đến 80% độ bền và hiệu quả làm kín của gioăng. Hãy thực hiện theo các bước chuyên nghiệp sau:

• Bước 1: Vệ sinh bề mặt: Lau sạch bụi bẩn, rỉ sét, hoặc lớp gioăng cũ bám trên bề mặt hai mặt bích. Bề mặt sạch sẽ giúp gioăng tiếp xúc hoàn hảo nhất.

• Bước 2: Kiểm tra độ đồng tâm: Đảm bảo hai mặt bích thẳng hàng, song song và không bị lệch tâm quá mức cho phép trước khi đặt gioăng.

• Bước 3: Đặt gioăng vào vị trí: Đặt gioăng EPDM vào chính giữa hai mặt bích. Đối với loại FF, căn chỉnh cho các lỗ bu-lông trùng khớp nhau.

• Bước 4: Xỏ bu-lông và siết tay: Xỏ toàn bộ bu-lông vào và vặn đai ốc bằng tay cho đến khi vừa khít.

• Bước 5: Siết lực theo mô hình ngôi sao: Dùng cờ lê lực siết các bu-lông theo trình tự đối xứng (mô hình chữ X hoặc ngôi sao). Chia quá trình siết làm 3 giai đoạn lực: 30%, 60% và cuối cùng là 100% lực siết thiết kế để gioăng được ép đều, tránh hiện tượng vênh mặt bích.

8. Những lỗi thường gặp và cách khắc phục của Gioăng Cao Su EPDM Mặt Bích JIS 10k

Trong quá trình vận hành, hệ thống có thể gặp một số sự cố liên quan đến gioăng đệm. Dưới đây là cẩm nang xử lý nhanh:

8.1. Gioăng bị rò rỉ ngay khi mới lắp đặt

• Nguyên nhân: L lực siết bu-lông không đều gây vênh, hoặc mặt bích bị lệch tâm; có dị vật bám trên bề mặt gioăng.

• Cách khắc phục: Nới lỏng bu-lông, kiểm tra và căn chỉnh lại độ đồng tâm của đường ống, vệ sinh lại bề mặt và siết lực đều theo đúng mô hình ngôi sao.

8.2. Gioăng bị rách, nứt hoặc biến dạng nghiêm trọng (Over-compression)

• Nguyên nhân: Siết bu-lông quá lực cho phép của cao su EPDM làm gioăng bị nứt nẻ hoặc trồi ra ngoài lòng ống.

• Cách khắc phục: Thay thế gioăng mới và sử dụng cờ lê lực (Torque wrench) kiểm soát đúng thông số siết khuyến cáo.

8.3. Gioăng bị mủn, trương nở hoặc mất tính đàn hồi sau một thời gian ngắn

• Nguyên nhân: Chọn sai môi trường lưu chất (ví dụ hệ thống có lẫn dầu hoặc nhiệt độ thực tế vượt quá 150°C).

• Cách khắc phục: Khảo sát lại lưu chất, thay thế bằng loại gioăng chuyên dụng như cao su NBR (nếu gặp dầu) hoặc gioăng Teflon PTFE (nếu gặp hóa chất mạnh).

9. Van Duy Thành chuyên cung cấp Gioăng Cao Su EPDM Mặt Bích JIS 10k

Nếu bạn đang tìm kiếm một địa chỉ uy tín để mua sản phẩm gioăng cao su EPDM chất lượng cao, Van Duy Thành chính là sự lựa chọn hàng đầu của bạn. Chúng tôi tự hào là đơn vị phân phối các loại gioăng đệm kỹ thuật, vật tư đường ống đạt chuẩn quốc tế hàng đầu tại thị trường Việt Nam.

• Sản phẩm chính hãng, đa dạng: Cung cấp đầy đủ kích cỡ từ DN15 - DN600 với các độ dày tiêu chuẩn, đáp ứng mọi bản vẽ kỹ thuật khắt khe.

• Chất lượng kiểm định nghiêm ngặt: Toàn bộ sản phẩm gioăng EPDM đều có nguồn gốc rõ ràng, cam kết thông số chịu nhiệt, chịu áp chuẩn xác.

• Giá cả cạnh tranh, giao hàng nhanh chóng: Chính sách giá sỉ ưu đãi lớn cho các nhà thầu công trình, đại lý và xưởng cơ khí trên toàn quốc.

Mọi yêu cầu báo giá, tư vấn thông số kỹ thuật chi tiết hoặc đặt hàng gia công theo kích thước riêng, quý khách hàng vui lòng liên hệ ngay với chúng tôi:

• Hotline, Zalo: 0945.400.333

• Gmail: duythanhbadiem@gmail.com
