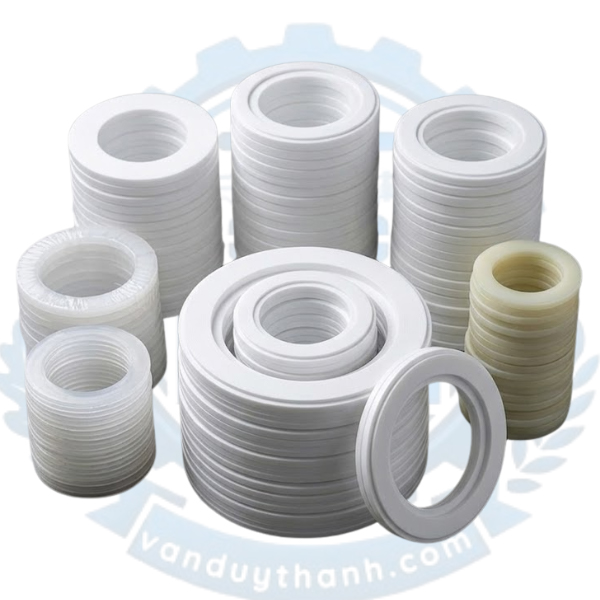

Gioăng PTFE (Teflon) dùng cho mặt bích PN10
Vật liệu cấu tạo: 100% PTFE (Polytetrafluoroethylene) nguyên sinh hoặc PTFE có gia cố.
Tiêu chuẩn kết nối: Thiết kế theo tiêu chuẩn mặt bích PN10 (DIN / EN 1092-1).
Kích thước danh nghĩa: Từ DN15 đến DN1000 (tương đương 1/2" đến 40").
Áp suất làm việc tối đa: 10 bar (1.0 MPa).
Dải nhiệt độ hoạt động: Từ -180°C đến +260°C.
Độ dày tiêu chuẩn: 1.5 mm, 2.0 mm, 3.0 mm (hoặc tùy chỉnh theo yêu cầu).
Khả năng kháng hóa chất: Kháng hầu hết các loại axit mạnh, kiềm, dung môi và hóa chất ăn mòn (pH 0-14).
Hệ số ma sát: Cực thấp, chỉ khoảng 0.04.
Chứng chỉ an toàn: Đạt tiêu chuẩn FDA (an toàn cho thực phẩm và dược phẩm).
Gioăng PTFE (Teflon) dành cho mặt bích tiêu chuẩn PN10 sở hữu những đặc tính vật lý và hóa học vượt trội nhờ nền tảng vật liệu Polytetrafluoroethylene cao cấp. Đây là dòng vật liệu polymer có liên kết Carbon-Fluorine cực kỳ bền vững, mang lại các tính năng ưu việt:
Kháng hóa chất tuyệt đối: Sản phẩm có khả năng trơ cuống trước hầu hết các môi trường lưu chất có tính ăn mòn cực cao như axit đậm đặc, kiềm mạnh, dung môi hữu cơ và các hợp chất oxy hóa.
Chịu nhiệt độ khắc nghiệt: Gioăng có thể làm việc liên tục trong dải nhiệt độ cực rộng từ môi trường lạnh sâu -180°C cho đến môi trường nhiệt cao lên tới +260°C mà không bị biến dạng hay mất đi độ đàn hồi.
Không độc hại và an toàn vệ sinh: Vật liệu đạt chứng nhận FDA, không mùi, không vị, không làm ô nhiễm nguồn lưu chất đi qua, đảm bảo độ tinh khiết tuyệt đối.
Hệ số ma sát cực thấp và chống bám dính: Bề mặt gioăng trơn láng, ngăn ngừa sự tích tụ của cặn bẩn, vi khuẩn, giúp hệ thống luôn thông suốt và dễ dàng vệ sinh.
Trong các hệ thống đường ống công nghiệp, gioăng PTFE mặt bích PN10 đóng vai trò là chi tiết làm kín trọng yếu. Cụ thể:
Làm kín mối nối mặt bích: Điền đầy các khoảng hở, vết lồi lõm siêu nhỏ trên bề mặt cơ khí của hai mặt bích PN10 khi được siết chặt bằng bu-lông.
Chống rò rỉ lưu chất: Ngăn chặn tuyệt đối tình trạng thất thoát lưu chất (đặc biệt là hóa chất nguy hiểm, khí độc hoặc chất lỏng áp suất cao) ra môi trường bên ngoài, bảo vệ an toàn cho công nhân và thiết bị.
Triệt tiêu rung động cơ học: Hấp thụ một phần các xung động và sự co giãn nhiệt trong hệ thống đường ống, giúp mối nối bích ổn định hơn theo thời gian.
Dưới đây là bảng thông số kỹ thuật chi tiết của sản phẩm được tổng hợp theo các tiêu chuẩn kỹ thuật quốc tế:
| Tiêu chuẩn / Đặc tính | Chi tiết thông số |
| Chất liệu | PTFE nguyên sinh (Virgin PTFE) hoặc PTFE pha sợi thủy tinh/carbon |
| Tiêu chuẩn thiết kế | Phù hợp mặt bích PN10 (Tiêu chuẩn DIN, EN 1092-1, BS 4504) |
| Kích thước bích áp dụng | DN15, DN20, DN25, DN50, DN100... đến DN1000 |
| Kiểu gioăng | Gioăng có lỗ bu-lông (Full Face - RF) hoặc Gioăng không lỗ bu-lông (Inside Bolt Circle - FF) |
| Nhiệt độ tối đa | +260°C |
| Nhiệt độ tối thiểu | -180°C |
| Áp suất định mức | 10 bar (10 kgf/cm²) |
| Độ dày phổ biến | 1 mm, 1.5 mm, 2 mm, 3 mm, 5 mm |
| Tỷ trọng (Density) | 2.1 - 2.3 g/cm³ |
| Độ cứng (Hardness) | 50 ~ 65 Shore D |
Gioăng Teflon mặt bích PN10 có cấu tạo cơ học tương đối đơn giản nhưng đòi hỏi độ chính xác cao về mặt kích thước hình học để khớp hoàn toàn với tâm lỗ bu-lông của tiêu chuẩn PN10.
Dạng phẳng có lỗ bu-lông (Full Face): Gioăng là một vòng tròn lớn, được đục sẵn các lỗ trùng khớp với số lượng và đường kính lỗ bu-lông trên mặt bích PN10. Dạng này giúp định vị gioăng dễ dàng hơn khi lắp đặt.
Dạng phẳng không lỗ bu-lông (Ring Type / RF): Gioăng chỉ là một vòng tròn nhỏ nằm gọn bên trong lòng các bu-lông, tiếp xúc trực tiếp với bề mặt gương (raised face) của mặt bích.
PTFE Nguyên sinh (Virgin PTFE): Cấu tạo hoàn toàn từ bột PTFE tinh khiết, độ dẻo cao, kháng hóa chất tốt nhất nhưng dễ bị chảy nguội (creep) dưới áp lực lớn.
PTFE Gia cố (Expanded PTFE / Filled PTFE): Được bổ sung thêm sợi thủy tinh, graphite hoặc silica giúp kết cấu gioăng vững chắc hơn, hạn chế tối đa hiện tượng biến dạng dưới áp lực nén cao.
Nguyên lý làm việc của gioăng dựa trên sự biến dạng đàn hồi điều khiển được dưới tác dụng của lực ép cơ học.
Khi chúng ta đặt gioăng vào giữa hai mặt bích PN10 và tiến hành siết các bu-lông đối xứng, lực siết sẽ truyền qua mặt bích và ép chặt lên bề mặt gioăng PTFE. Do có độ dẻo và tính mềm dẻo nhất định, vật liệu PTFE sẽ bị nén lại và biến dạng, điền đầy hoàn toàn vào các rãnh xước, khe hở dù là nhỏ nhất trên bề mặt bích. Quá trình này tạo ra một rào cản vật lý kín khít tuyệt đối. Khi lưu chất di chuyển trong ống với áp suất tối đa 10 bar, lực cản nội tại của gioăng đã bị nén sẽ lớn hơn áp suất của lưu chất, từ đó ngăn không cho lưu chất thoát ra ngoài.
Nhờ những ưu điểm độc nhất về khả năng chống chịu, gioăng Teflon PN10 là sự lựa chọn hàng đầu trong nhiều ngành công nghiệp:
Ngành hóa chất và hóa dầu: Sử dụng trong các đường ống dẫn axit (HCl, H2SO4), kiềm (NaOH), dung môi hữu cơ ăn mòn cao.
Ngành thực phẩm và đồ uống: Ứng dụng trong nhà máy sản xuất sữa, bia, nước giải khát, nước mắm nhờ tính trơ và đạt chuẩn FDA.
Ngành dược phẩm và y tế: Các hệ thống sản xuất thuốc, nước cất y tế yêu cầu độ tinh khiết cao và không sinh tạp chất.
Hệ thống xử lý nước và môi trường: Đường ống dẫn nước thải công nghiệp chứa hóa chất, hệ thống xử lý nước cấp, nước biển.
Lắp đặt đúng kỹ thuật quyết định đến 80% độ bền và hiệu quả làm kín của gioăng. Quy trình tiêu chuẩn bao gồm các bước sau:
Vệ sinh sạch sẽ bề mặt hai mặt bích, loại bỏ hoàn toàn các vết rỉ sét, cặn bám hoặc mẩu gioăng cũ còn sót lại.
Kiểm tra độ đồng tâm của hai mặt bích; hai mặt bích phải song song và không được lệch quá mức cho phép.
Đặt gioăng PTFE vào chính giữa hai mặt bích một cách cân đối. Không sử dụng mỡ bôi trơn lên bề mặt gioăng trừ khi có chỉ định của nhà sản xuất.
Xỏ các bu-lông vào lỗ. Thực hiện siết bu-lông bằng tay trước, sau đó dùng cờ-lê lực siết theo nguyên tắc đối xứng chữ X (Cross-pattern).
Chia quá trình siết thành 3 giai đoạn: Siết nhẹ (30% lực), siết vừa (60% lực) và siết đủ lực (100% lực tiêu chuẩn của dòng bích PN10).
Trong quá trình vận hành, hệ thống có thể gặp một số sự cố liên quan đến gioăng. Dưới đây là cách nhận biết và xử lý:
Hiện tượng rò rỉ ngay sau khi lắp đặt:
Nguyên nhân: Siết bu-lông không đều lực hoặc mặt bích bị lệch tâm.
Khắc phục: Kiểm tra lại độ lệch và tiến hành siết lại bu-lông theo đúng chu trình đối xứng.
Gioăng bị nứt, vỡ hoặc biến dạng nghiêm trọng (Chảy nguội):
Nguyên nhân: Lực siết quá mạnh vượt quá giới hạn bền của PTFE, hoặc áp suất hệ thống vượt quá 10 bar.
Khắc phục: Thay thế gioăng mới, sử dụng cờ-lê lực để kiểm soát lực siết vừa đủ hoặc chuyển sang dòng Gioăng PTFE có gia cố sợi thủy tinh để tăng cường chịu lực.
Gioăng bị lão hóa, rò rỉ sau một thời gian dùng ở nhiệt độ cao:
Nguyên nhân: Nhiệt độ hệ thống biến thiên liên tục (Sốc nhiệt) khiến bu-lông bị giãn nở gây lỏng mối nối.
Khắc phục: Tiến hành siết lại bu-lông (Hot torqueing) sau khi hệ thống ổn định nhiệt độ, hoặc định kỳ kiểm tra hệ thống.
Van Duy Thành tự hào là đơn vị uy tín hàng đầu tại Việt Nam chuyên nhập khẩu và phân phối dòng sản phẩm Gioăng PTFE (Teflon) dùng cho mặt bích PN10 cao cấp. Chúng tôi cam kết mang đến cho quý khách hàng những sản phẩm đạt chuẩn quốc tế với đầy đủ chứng chỉ CO, CQ và chứng nhận an toàn FDA.
Đến với Van Duy Thành, Quý khách hàng sẽ nhận được:
Sản phẩm đa dạng kích thước từ DN15 - DN1000, sẵn hàng số lượng lớn.
Đội ngũ kỹ thuật viên giàu kinh nghiệm tư vấn chính xác theo nhu cầu thực tế của nhà máy.
Chính sách giá cả cạnh tranh nhất thị trường cùng dịch vụ giao hàng nhanh chóng toàn quốc.
Thông tin liên hệ:
Hotline, Zalo: 0945.400.333
Gmail: duythanhbadiem@gmail.com

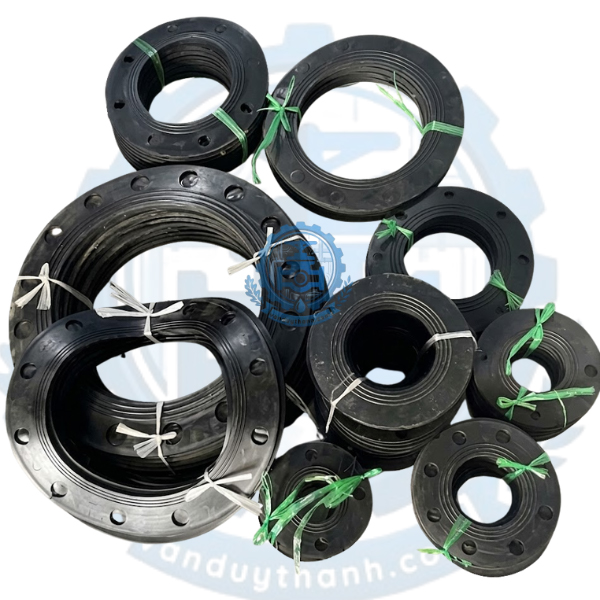

►XEM THÊM: Gioăng Cao Su EPDM Mặt Bích JIS 10K
