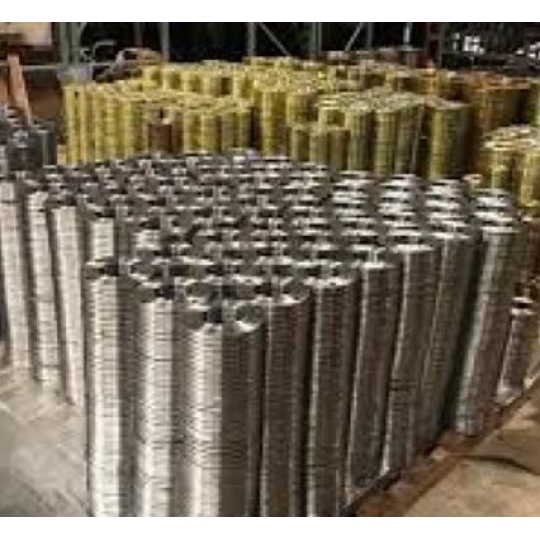

Mặt Bích Thép Tiêu Chuẩn ANSI

1. Tính năng của mặt bích thép tiêu chuẩn ANSI

Mặt bích ANSI được thiết kế để đáp ứng những yêu cầu kỹ thuật khắt khe nhất trong hệ thống đường ống công nghiệp. Các tính năng nổi bật bao gồm:

• Khả năng chịu áp suất cực cao: Khác với các dòng bích thông thường, bích ANSI được phân loại theo các "Class" (150, 300, 600, 900, 1500, 2500), cho phép chịu tải áp lực từ mức dân dụng đến mức siêu cao áp trong công nghiệp nặng.

• Độ chính xác cơ khí tuyệt đối: Quy trình gia công tuân thủ nghiêm ngặt các thông số về kích thước lỗ bu lông, đường kính ngoài và độ dày, đảm bảo tính lắp lẫn hoàn hảo với các thiết bị van và máy bơm tiêu chuẩn Mỹ.

• Chống chịu biến dạng nhiệt: Vật liệu chế tạo bích ANSI thường là thép đúc hoặc thép rèn cao cấp, giúp duy trì cấu trúc cơ khí ổn định ngay cả khi nhiệt độ dòng lưu chất thay đổi đột ngột.

• Bề mặt hoàn thiện đa dạng: Tùy theo yêu cầu kín khít, mặt bích có thể được gia công bề mặt phẳng (FF), bề mặt có gờ (RF) hoặc rãnh vòng (RTJ) để sử dụng với các loại gioăng kim loại đặc chủng.

2. Tác dụng của mặt bích thép ANSI

Sản phẩm đóng vai trò là mắt xích liên kết quan trọng, mang lại nhiều giá trị vận hành:

• Tối ưu hóa liên kết hệ thống: Tạo ra mối nối vững chắc giữa ống và thiết bị, chịu được các lực kéo, lực nén và rung động phát sinh trong quá trình lưu chất di chuyển ở tốc độ cao.

• Đơn giản hóa công tác kiểm tra: Cho phép tháo rời từng đoạn ống hoặc thiết bị để kiểm tra hư hỏng mà không cần phá dỡ cấu trúc hàn, giúp giảm thiểu thời gian dừng máy (downtime).

• Đảm bảo an toàn tuyệt đối: Với các hệ thống dẫn khí gas hoặc hóa chất độc hại, mặt bích ANSI cùng gioăng phù hợp giúp ngăn chặn hoàn toàn nguy cơ rò rỉ, bảo vệ môi trường và sức khỏe công nhân.

• Chuyển đổi linh hoạt: Giúp kết nối dễ dàng giữa các đoạn ống có chất liệu khác nhau hoặc giữa ống và các phụ kiện như mặt bích mù để bịt đầu ống chờ.

3. Thông số kỹ thuật mặt bích ANSI Class 150

Mức áp suất này tương đương khoảng 20 bar (ở nhiệt độ thường), dùng cho các hệ thống trung bình.

3. Thông số kỹ thuật mặt bích ANSI Class 300

Dòng bích này dày hơn, chịu áp lực tốt hơn Class 150 đáng kể.

5. Cấu tạo của mặt bích thép ANSI

Mặt bích ANSI có cấu trúc đặc trưng nhằm tối ưu lực ép:

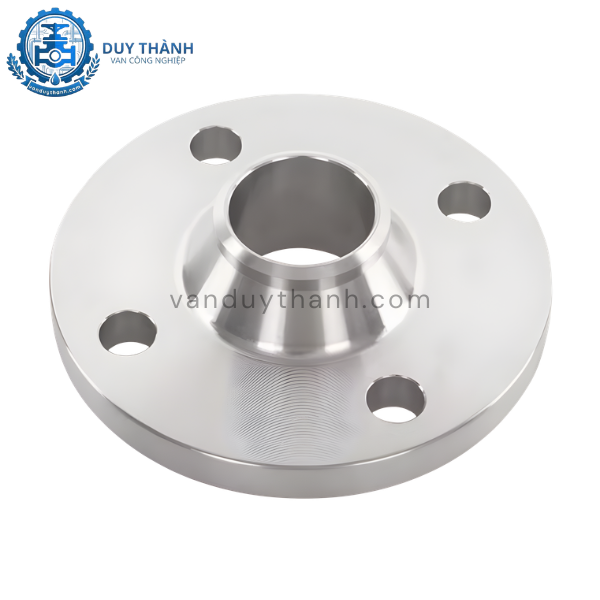

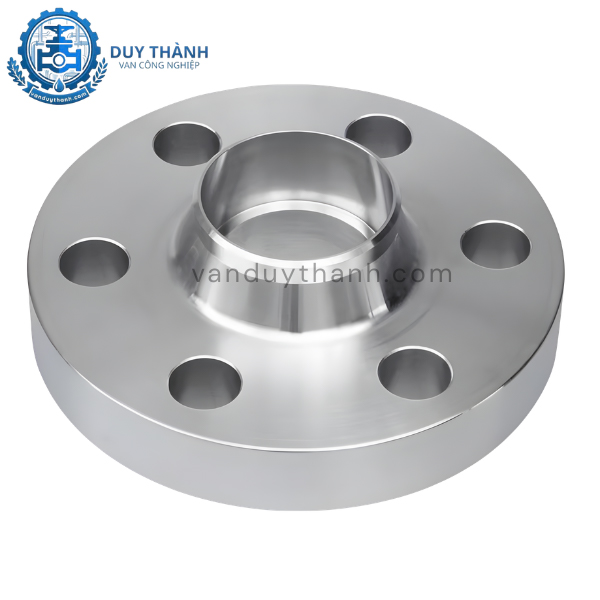

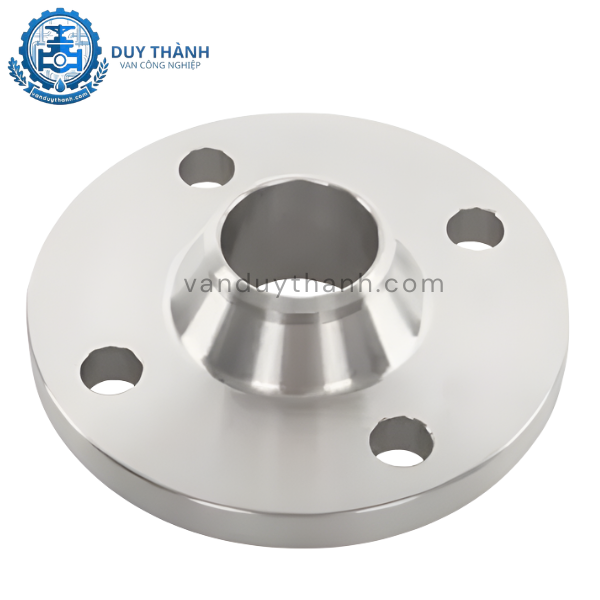

1. Thân bích: Phần đĩa kim loại dày, thường có phần "cổ" (hub) đối với dòng Weld Neck để hỗ trợ phân phối ứng suất.

2. Mặt tiếp xúc (Facing): Phần quan trọng nhất để tạo độ kín. Phổ biến nhất là loại RF (Raised Face) - mặt có gờ cao hơn so với phần lỗ bu lông để tập trung áp lực lên gioăng.

3. Lỗ bu lông: Được khoan chính xác tuyệt đối về khoảng cách tâm lỗ (Bolt Circle Diameter) để đảm bảo độ đồng tâm khi ghép nối.

4. Đường vát (Bevel): Đối với bích cổ hàn, phần cuối cổ bích được vát để chuẩn bị cho quá trình hàn đối đầu vào ống.

6. Nguyên lý làm việc của mặt bích thép ANSI

Nguyên lý hoạt động dựa trên sự kết hợp giữa Lực siết bu lông và Phản lực của gioăng đệm.

Khi hai mặt bích ANSI được ghép lại, các bu lông cường độ cao sẽ được siết chặt theo một mô-men xoắn (torque) định sẵn. Lực này ép bề mặt RF của bích vào gioăng (gasket). Vì bề mặt tiếp xúc nhỏ (chỉ nằm ở phần gờ RF), áp lực tác động lên gioăng sẽ rất lớn, làm cho gioăng điền đầy hoàn toàn vào các rãnh siêu nhỏ trên mặt thép. Với các dòng Class cao như 1500 hay 2500, người ta thường dùng gioăng kim loại dạng vòng (Ring Joint) đặt vào rãnh RTJ để đạt được độ kín ở mức áp suất hàng trăm bar.

7. Môi trường ứng dụng của mặt bích thép ANSI

Nhờ tiêu chuẩn kỹ thuật cao, bích ANSI là ưu tiên hàng đầu trong các môi trường khắc nghiệt:

• Nhà máy lọc hóa dầu: Kết nối các bồn chứa, tháp chưng cất và hệ thống ống dẫn dầu thô.

• Công nghiệp năng lượng: Sử dụng trong các đường ống hơi (steam) của nhà máy nhiệt điện và hệ thống làm mát nhà máy điện hạt nhân.

• Ngành sản xuất hóa chất: Dẫn các lưu chất có tính ăn mòn cao hoặc yêu cầu độ kín khít khắt khe để tránh ô nhiễm.

• Hệ thống phòng cháy chữa cháy (PCCC): Các trạm bơm cao áp trong các tòa nhà chọc trời thường sử dụng bích ANSI Class 300 để đảm bảo an toàn.

• Khai thác khoáng sản: Ứng dụng trong các hệ thống thủy lực áp suất cao phục vụ khai thác dưới lòng đất.

8. Hướng dẫn lắp đặt mặt bích thép ANSI

Lắp đặt mặt bích ANSI đòi hỏi sự tỉ mỉ để tránh hiện tượng rò rỉ sau một thời gian vận hành:

1. Vệ sinh và Kiểm tra: Lau sạch bề mặt bích bằng dung dịch chuyên dụng. Kiểm tra xem các rãnh trên bề mặt RF có bị trầy hay không.

2. Lựa chọn gioăng và bu lông: Sử dụng bu lông đúng mác thép (ví dụ A193 B7) và gioăng chịu nhiệt/áp phù hợp với Class của bích.

3. Căn chỉnh tâm: Sử dụng các dụng cụ chuyên dụng để đảm bảo hai mặt bích song song và đồng tâm. Tuyệt đối không dùng bu lông để kéo hai mặt bích lại gần nhau nếu chúng đang bị lệch quá mức.

4. Siết lực theo giai đoạn: * Lần 1: Siết bằng tay các bu lông.

   • Lần 2: Siết bằng cờ lê lực đạt 30% giá trị định mức theo sơ đồ đối xứng.

   • Lần 3: Siết đạt 60% giá trị.

   • Lần cuối: Siết đủ 100% lực torque quy định.

5. Tái siết (Re-torque): Sau khoảng 24h vận hành hoặc sau chu kỳ nhiệt đầu tiên, nên kiểm tra và siết lại các bu lông để bù trừ cho sự giãn nở nhiệt.

9. Van Duy Thành là đơn vị chuyên cung cấp mặt bích thép ANSI

Việc tìm kiếm mặt bích ANSI đúng chuẩn, đúng mác thép là yếu tố quyết định đến sự an toàn của toàn bộ công trình. Van Duy Thành tự hào là đơn vị tiên phong trong việc cung ứng các giải pháp mặt bích tiêu chuẩn Hoa Kỳ tại thị trường Việt Nam.

Cam kết chất lượng từ Van Duy Thành

• Nguồn gốc rõ ràng: Sản phẩm được nhập khẩu hoặc sản xuất từ những phôi thép đạt chuẩn ASTM, đầy đủ giấy tờ CO/CQ và các kết quả test thành phần hóa học, độ bền kéo.

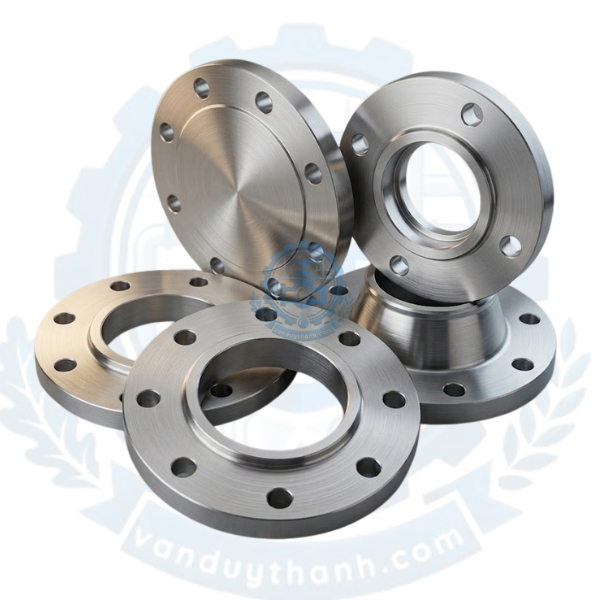

• Sẵn kho số lượng lớn: Chúng tôi luôn có sẵn các quy cách từ Class 150 đến Class 600 với đa dạng kiểu dáng (Slip-on, Blind, Weld Neck) để phục vụ kịp thời các dự án khẩn cấp.

• Gia công theo yêu cầu: Ngoài các thông số chuẩn, Van Duy Thành hỗ trợ gia công, mạ kẽm hoặc sơn phủ epoxy theo đặc thù riêng của từng môi trường ứng dụng.

Đối tác chiến lược cho mọi công trình

Với kinh nghiệm nhiều năm trong ngành vật tư công nghiệp, đội ngũ của Van Duy Thành không chỉ bán sản phẩm mà còn hỗ trợ khách hàng bóc tách bản vẽ, lựa chọn thông số Class phù hợp nhất để tối ưu chi phí đầu tư. Chúng tôi hiểu rằng, mỗi chiếc mặt bích tuy nhỏ nhưng gánh vác trách nhiệm an toàn cho cả một hệ thống lớn.

Hãy để Van Duy Thành đồng hành cùng sự bền vững của công trình bạn. Liên hệ ngay với chúng tôi để nhận tư vấn kỹ thuật chuyên sâu và báo giá mặt bích thép ANSI cạnh tranh nhất!

XEM THÊM : Mặt Bích Thép 5K,10K,PN10,PN16
