Gioăng PTFE Mặt Bích Jis 10K
Vật liệu chế tạo: 100% Nguyên liệu Virgin PTFE (Teflon tinh khiết) hoặc PTFE có pha sợi thủy tinh/carbon.
Tiêu chuẩn kích thước: Thiết kế theo tiêu chuẩn mặt bích JIS B2220 (Nhật Bản).
Áp suất định mức: 10K (Tương đương 10 kgf/cm² hoặc 1.0 MPa).
Nhiệt độ làm việc: Hoạt động ổn định trong dải từ -180°C đến 260°C.
Độ dày thông dụng: 1.0mm, 1.5mm, 2.0mm, 3.0mm, 5.0mm.

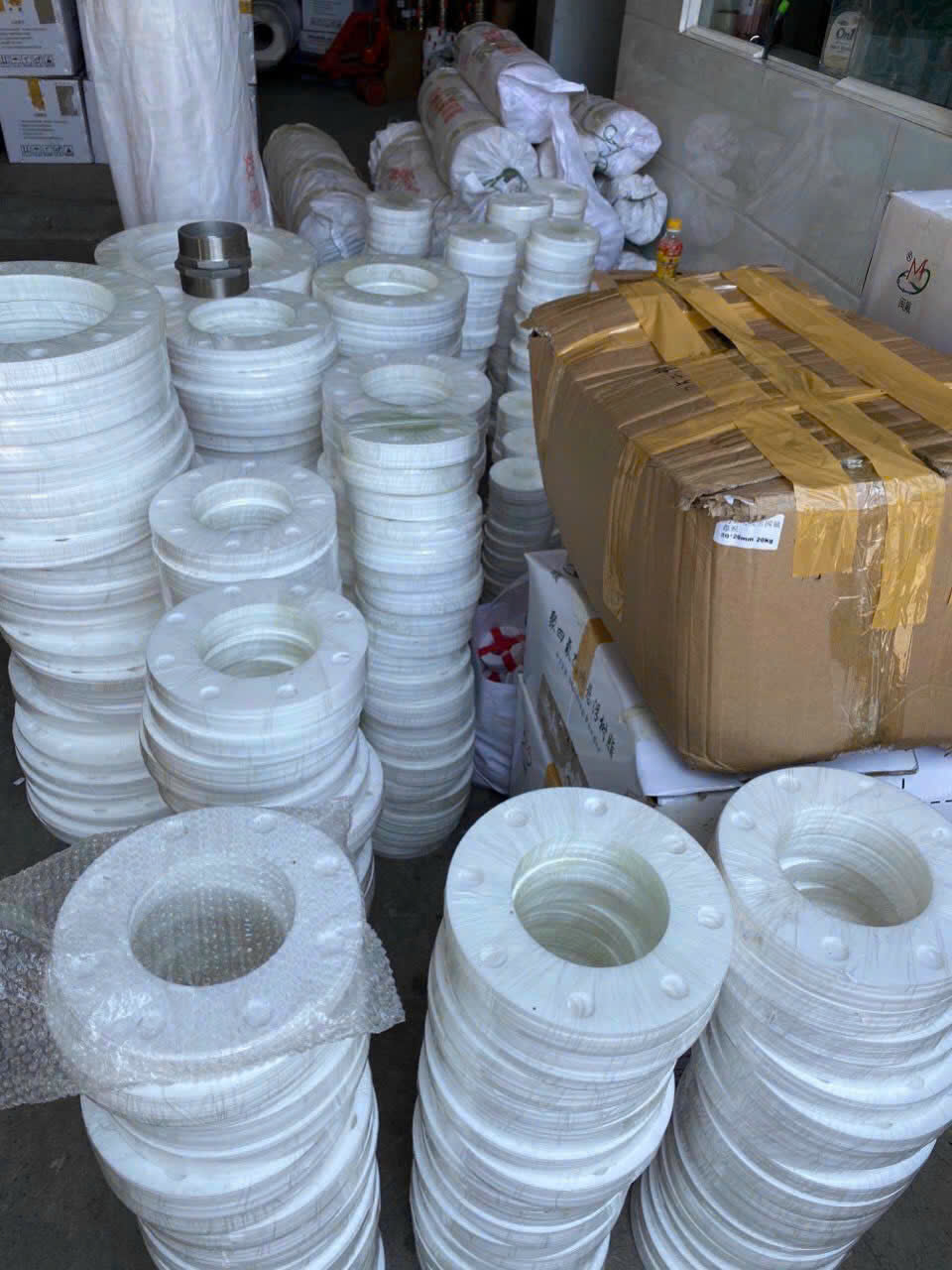

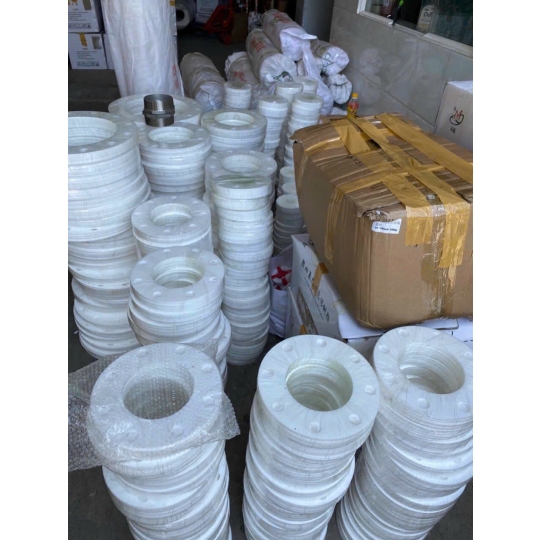

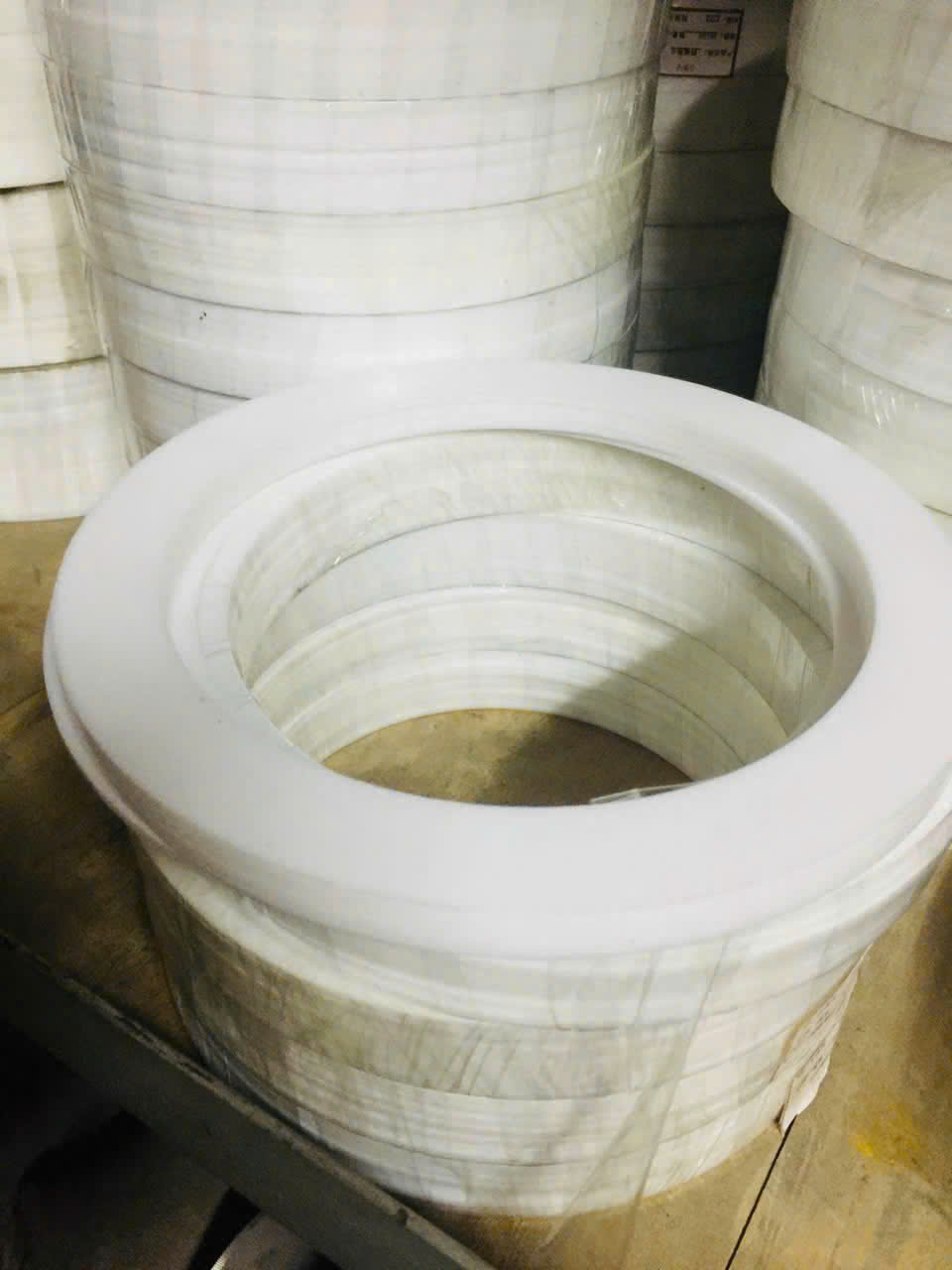

Kiểu dáng biên dạng: Kiểu RF (Vòng đệm không lỗ bu-lông) hoặc kiểu FF (Phẳng toàn mặt có lỗ bu-lông).
Hệ số ma sát: Cực thấp (0.04 đến 0.10).
Độ bền kéo dãn: ≥ 15 MPa.
Khả năng kháng cháy: Đạt tiêu chuẩn UL94 V-0 (Tự tắt, không bắt lửa).
Độ chịu hóa chất: Kháng hầu hết các loại axit mạnh, kiềm nặng, dung môi và thực phẩm.
Gioăng PTFE mặt bích JIS 10K (hay còn được gọi phổ biến là gioăng Teflon) là dòng vật liệu làm kín cao cấp, sở hữu những tính năng cơ lý hóa vô cùng độc đáo:
Kháng hóa chất tuyệt đối: PTFE được mệnh danh là "vua nhựa" nhờ khả năng trơ hoàn toàn trước những hóa chất ăn mòn nguy hiểm nhất như axit sunfuric đậm đặc, axit nitric, kiềm mạnh và các loại dung môi hữu cơ.
Bề mặt chống bám dính và ma sát thấp: Với hệ số ma sát cực kỳ nhỏ, gioăng hoàn toàn không bị dính chặt vào bề mặt kim loại của mặt bích sau thời gian dài sử dụng, giúp việc vệ sinh và thay thế diễn ra cực kỳ nhanh chóng.
An toàn vệ sinh tuyệt đối: Vật liệu PTFE không mùi, không vị, không độc hại và đạt các chứng nhận khắt khe của FDA (Mỹ). Sản phẩm không gây ô nhiễm thứ cấp cho lưu chất đi qua đường ống.
Cách điện và chống ẩm mốc: Gioăng có hằng số điện môi cực cao, chống thấm nước 100% và không bị mục nát, mài mòn bởi các yếu tố thời tiết bên ngoài.
Trong các hệ thống đường ống công nghiệp vận hành theo tiêu chuẩn Nhật Bản, gioăng Teflon JIS 10K đóng vai trò mắt xích không thể thay thế:
Làm kín khít mối nối mặt bích: Tác dụng quan trọng nhất là lấp đầy khoảng hở giữa hai thớt bích JIS 10K, chặn đứng nguy cơ rò rỉ chất lỏng, hóa chất hay khí độc ra môi trường bên ngoài.
Bảo vệ môi trường và người lao động: Tại các nhà máy hóa chất hay dệt nhuộm, việc sử dụng gioăng PTFE giúp ngăn chặn các sự cố tràn axit, bảo vệ an toàn tuyệt đối cho công nhân và tránh tổn thất kinh tế do thất thoát lưu chất.
Đảm bảo độ tinh khiết của dòng chảy: Nhờ đặc tính trơ, gioăng không giải phóng bất kỳ tạp chất nào vào lưu chất, giúp bảo toàn nguyên vẹn tính chất của các dung dịch tinh khiết trong ngành dược phẩm và thực phẩm.
Bảng dưới đây tổng hợp chi tiết các thông số kỹ thuật tiêu chuẩn của sản phẩm gioăng nhựa PTFE làm kín hệ mặt bích JIS 10K:
| Thuộc tính thông số | Chi tiết kỹ thuật |
| Tiêu chuẩn kích thước | JIS B2220 / JIS 10K |
| Vật liệu nền | PolyTetraFluoroEthylene (Virgin PTFE) |
| Áp suất làm việc tối đa | 10 kgf/cm² (1.0 MPa) |
| Dải nhiệt độ chịu đựng | -180°C đến 260°C |
| Khối lượng riêng (Density) | 2.1 đến 2.3 g/cm³ |
| Độ giãn dài khi đứt | ≥ 200% |
| Độ cứng (Hardness) | 50 đến 65 Shore D |
| Hấp thụ nước | < 0.01% (Hầu như không thấm nước) |
| Dải kích cỡ đường ống | DN15, DN20, DN25... đến DN500, DN600 |
Dựa vào yêu cầu kỹ thuật và môi trường làm việc đặc thù, cấu tạo của gioăng PTFE JIS 10K được chia thành các dạng phổ biến sau:

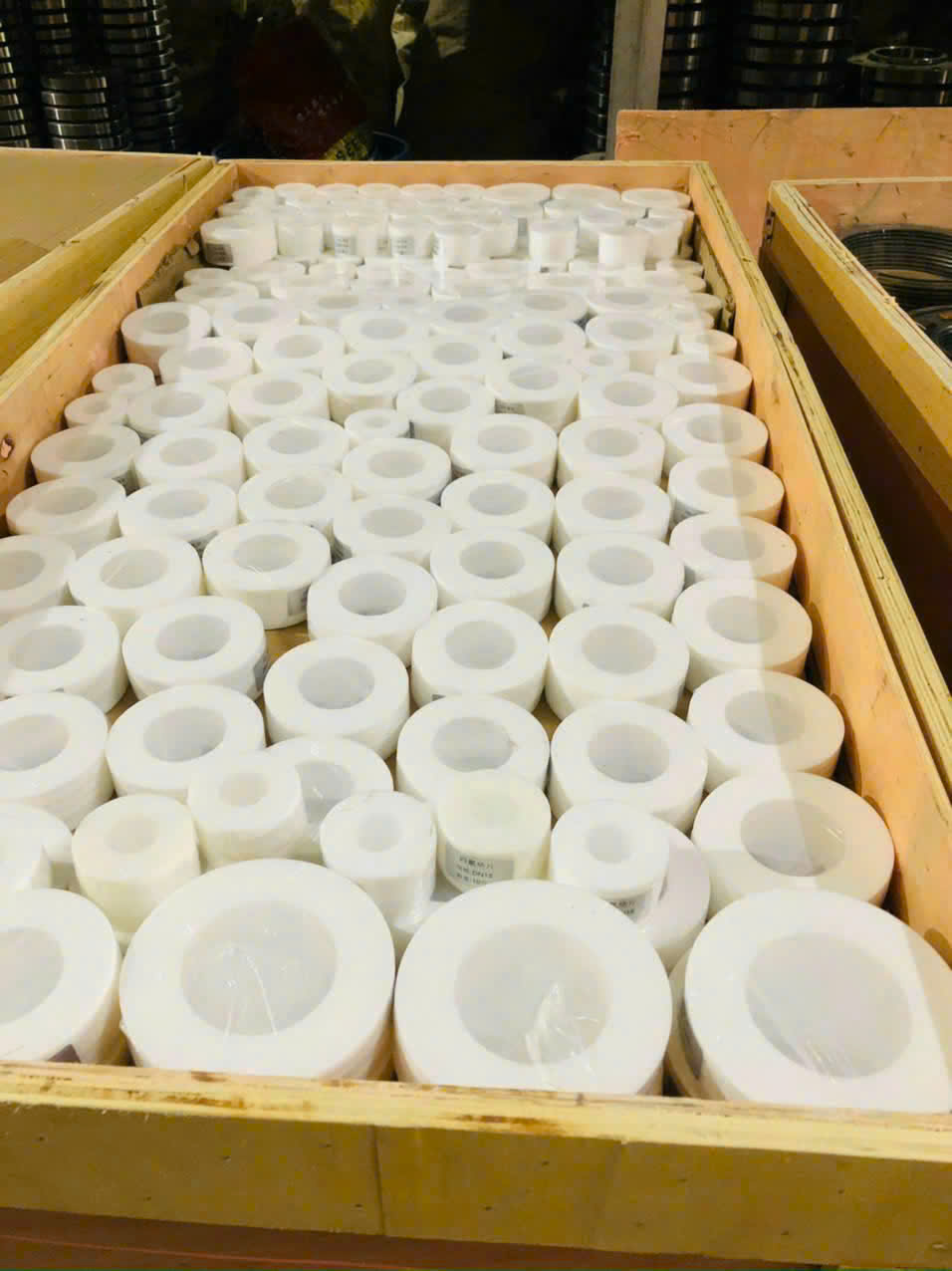

Được gia công cắt gọt trực tiếp từ các tấm nhựa Teflon nguyên chất 100%, không pha tạp chất. Dạng này có màu trắng sữa đặc trưng, bề mặt nhẵn mịn, độ dẻo cao và chuyên dùng cho môi trường hóa chất thông thường hoặc thực phẩm.
Để khắc phục nhược điểm bị biến dạng (chảy lạnh) dưới áp lực cao, lớp nhựa PTFE sẽ được trộn thêm các chất phụ gia gia cường như: sợi thủy tinh (Glass fiber), sợi carbon, hoặc lá đồng. Loại này thường có màu xám hoặc hơi xanh, giúp tăng đáng kể độ cứng và khả năng chịu áp lực nén cơ học.
Nguyên lý hoạt động của gioăng PTFE dựa trên sự tự biến dạng định hình dưới lực nén.
Khi đặt gioăng vào giữa hai mặt bích tiêu chuẩn JIS 10K và tiến hành siết chặt hệ thống bu-lông, lực ép cơ học sẽ tác dụng lên bề mặt mềm của gioăng Teflon. Dưới ứng suất nén này, nhựa PTFE bắt đầu biến dạng vi mô, dồn toàn bộ vật liệu vào để điền đầy các rãnh máy tiện, các lỗ hở nhỏ nhất trên bề mặt thớt bích kim loại.
Sự điền đầy đồng nhất này tạo nên một rào cản phân tử phẳng, cực kỳ vững chắc. Nhờ hệ số ma sát thấp và cấu trúc polyme mạch thẳng đan chéo khít, các phân tử lưu chất (ngay cả các hạt khí siêu nhỏ) cũng không thể xuyên qua lớp vách ngăn này, đảm bảo độ kín tuyệt đối cho hệ thống.
Nhờ khả năng chống ăn mòn hóa học thuộc hàng "bất bại", gioăng Teflon JIS 10K là sự lựa chọn tối ưu cho các môi trường vận hành đặc biệt:
Ngành công nghiệp hóa chất: Các đường ống dẫn axit mạnh (HCl, H₂SO₄, HNO₃), dung dịch kiềm (NaOH) tại các nhà máy sản xuất chất tẩy rửa, phân bón, hóa chất cơ bản.
Sản xuất dược phẩm và phòng thí nghiệm: Hệ thống ống dẫn nước cất, các dung dịch thuốc tinh khiết đòi hỏi tiêu chuẩn vô trùng khắt khe không được nhiễm tạp chất.
Ngành thực phẩm và đồ uống (F&B): Các dây chuyền chế biến sữa, nước giải khát, bia rượu, nước mắm, nơi hệ thống phải thường xuyên sục rửa bằng hóa chất CIP nhiệt độ cao.
Hệ thống xử lý nước thải công nghiệp: Các vị trí khớp nối van trên đường ống thu gom nước thải chứa nhiều hóa chất ăn mòn phức tạp.
Do vật liệu PTFE có đặc tính "chảy lạnh" (tự giãn nở nhẹ khi chịu lực nén lâu ngày), quy trình lắp đặt cần được thực hiện cực kỳ chuẩn xác theo các bước:
1.Vệ sinh bề mặt tiếp xúc:Làm sạch.
Dùng giẻ sạch mềm lau sạch bụi bẩn, dầu mỡ trên bề mặt thớt bích. Tuyệt đối không dùng bàn chải sắt sắc nhọn cạo mạnh vì dễ làm xước sâu mặt bích, gây khó khăn cho việc làm kín của gioăng Teflon.
2.Cân tâm hệ thống:Đặt gioăng.
Đặt gioăng PTFE vào tâm của mặt bích. Cân chỉnh hai đầu đường ống sao cho đồng trục và song song. Nếu ống bị lệch, lực ép lên gioăng sẽ không đều dẫn đến rò rỉ một bên.
3.Vặn bu-lông đều bằng tay:Siết ốc sơ bộ.
Đút tất cả các bu-lông qua lỗ bích, vặn đai ốc bằng tay cho đến khi vừa chạm nhẹ vào mặt bích để cố định vị trí của gioăng đệm.
4.Siết lực đối xứng theo các đợt:Siết kỹ thuật.
Sử dụng cờ lê siết bu-lông theo hình ngôi sao (đối chéo nhau). Chia làm 3 đợt lực tăng dần (30% - 60% - 100% lực thiết kế). Sau 24 giờ vận hành đầu tiên, nên kiểm tra và siết dặm lại một lần nữa vì gioăng PTFE có xu hướng tự co giãn nhẹ sau khi chịu lực đầu.
Hãy tham khảo bảng chẩn đoán sự cố dưới đây để xử lý nhanh các lỗi phát sinh đối với gioăng Teflon trong quá trình vận hành:
| Hiện tượng lỗi | Nguyên nhân cốt lõi | Cách khắc phục |
| Rò rỉ sau vài ngày sử dụng | Hiện tượng chảy lạnh (Cold flow) đặc trưng của PTFE làm giảm lực ép bu-lông. | Dùng cờ lê lực tiến hành siết dặm lại toàn bộ bu-lông theo đúng mô-men xoắn quy định. |
| Gioăng bị biến dạng bẹp dúm, tràn mép | Siết bu-lông quá lực cho phép, vượt quá giới hạn bền kéo của nhựa PTFE. | Thay gioăng mới. Khi lắp đặt lại, bắt buộc phải sử dụng cờ lê lực để kiểm soát lực siết chuẩn. |
| Rò rỉ ở môi trường nhiệt độ cao trên 260°C | Sử dụng sai dải nhiệt độ khiến cấu trúc nhựa PTFE bị phá hủy, mất tính đàn hồi. | Thay thế bằng dòng gioăng chì (Graphite) hoặc gioăng kim loại vòng xoắn chịu nhiệt cao hơn. |
Khi có nhu cầu tìm mua các giải pháp làm kín chịu hóa chất cho hệ thống mặt bích của mình, Van Duy Thành là địa chỉ tin cậy mà quý khách hàng không thể bỏ qua:
Sản phẩm chuẩn chất lượng: Cung cấp gioăng PTFE mặt bích JIS 10K chế tạo từ nguồn nhựa Teflon Virgin nguyên chất, đảm bảo đầy đủ các đặc tính kháng ăn mòn lý tưởng.
Gia công chính xác: Hệ thống máy cắt hiện đại, sẵn sàng gia công các loại gioăng Teflon theo kích thước phi tiêu chuẩn, biên dạng bản vẽ riêng của khách hàng.
Giá thành tối ưu - Giao hàng nhanh: Chính sách giá cạnh tranh rõ ràng, lượng hàng lưu kho lớn sẵn sàng đáp ứng tiến độ cho mọi dự án, công trình trên toàn quốc.
Mọi chi tiết xin vui lòng liên hệ trực tiếp với chúng tôi để được tư vấn tận tâm và nhận báo giá tốt nhất:
Hotline, ZaLo : 0945.400.333
