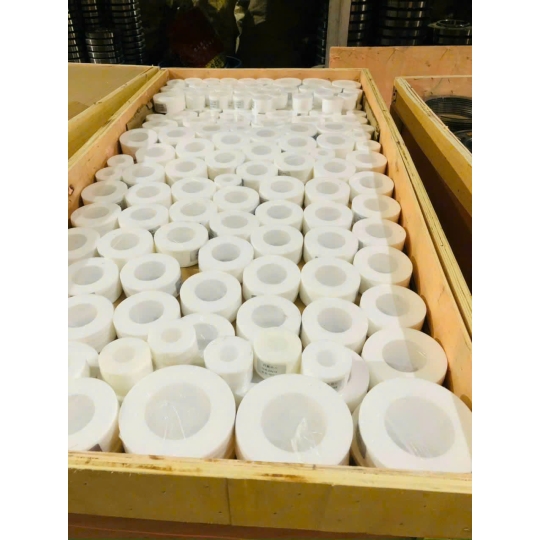

Gioăng PTFE Mặt Bích ANSI 150LB

1. Tính năng của Gioăng PTFE Mặt Bích ANSI 150LB

Gioăng PTFE mặt bích ANSI 150LB (hay còn gọi là vòng đệm Teflon) là phụ kiện làm kín có màng bọc phân tử polymer cực kỳ trơ, sở hữu những tính năng cơ lý hóa ưu việt:

• Kháng hóa chất tuyệt đối: PTFE có cấu trúc liên kết Carbon - Fluorine bền vững nhất trong hóa học hữu cơ. Tính năng này giúp gioăng trơ hoàn toàn trước các loại axit đậm đặc, kiềm mạnh, dung môi hữu cơ và các hóa chất ăn mòn cao mà không bị mủn thối hay biến chất.

• Dải chịu nhiệt cực rộng: Vòng đệm có thể duy trì độ dẻo dai cơ học tốt ở dải nhiệt độ sâu từ -180º C và chịu được nhiệt độ cao liên tục lên đến 260º C mà không bị chảy sụp hay mất đi đặc tính đàn hồi.

• Hệ số ma sát cực thấp và chống bám dính: Bề mặt gioăng PTFE siêu nhẵn mịn, có đặc tính chống bám dính tạp chất và không sinh ma sát cơ học, ngăn ngừa hiện tượng lưu chất bám keo bít tắc quanh mối nối bích.

• Cách điện và chống ẩm mốc: Đệm Teflon có khả năng cách điện tuyệt vời, hoàn toàn không thấm nước, không bị ảnh hưởng bởi tia cực tím (UV) hay độ ẩm môi trường, đem lại tuổi thọ vượt trội so với gioăng cao su thông thường.

2. Tác dụng của Gioăng PTFE Mặt Bích ANSI 150LB

Trong kết cấu đường ống tiêu chuẩn Mỹ ASME/ANSI Class 150LB, gioăng đệm PTFE đóng vai trò là chi tiết trung gian tối quan trọng:

• Làm kín tuyệt đối mối nối bích: Tác dụng cốt lõi của gioăng là điền đầy vào các khoảng trống rỗng cơ học, các vết xước nhỏ hay độ gồ ghề trên bề mặt hai mặt bích khi được siết chặt bằng bu lông. Từ đó, ngăn chặn hoàn toàn tình trạng rò rỉ lưu chất (chất lỏng hoặc chất khí) ra môi trường bên ngoài.

• Bảo vệ bề mặt mặt bích: Giảm bớt sự ma sát cơ học trực tiếp giữa hai mặt bích kim loại khi hệ thống đường ống bị rung chấn, co giãn do nhiệt hoặc va đập áp lực cao (búa nước).

• Bảo vệ độ tinh khiết tuyệt đối của môi chất: Nhờ tính chất an toàn sinh học, không độc hại, gioăng PTFE có tác dụng ngăn ngừa nhiễm khuẩn chéo, đáp ứng các tiêu chuẩn khắt khe về an toàn vệ sinh của FDA (Mỹ).

3. Thông số kỹ thuật của Gioăng PTFE Mặt Bích ANSI 150LB

4. Cấu tạo của Gioăng PTFE Mặt Bích ANSI 150LB

Sản phẩm được chế tạo cơ khí chính xác theo dưỡng form tiêu chuẩn ANSI Class 150LB với hai dạng cấu trúc hình học cơ bản:

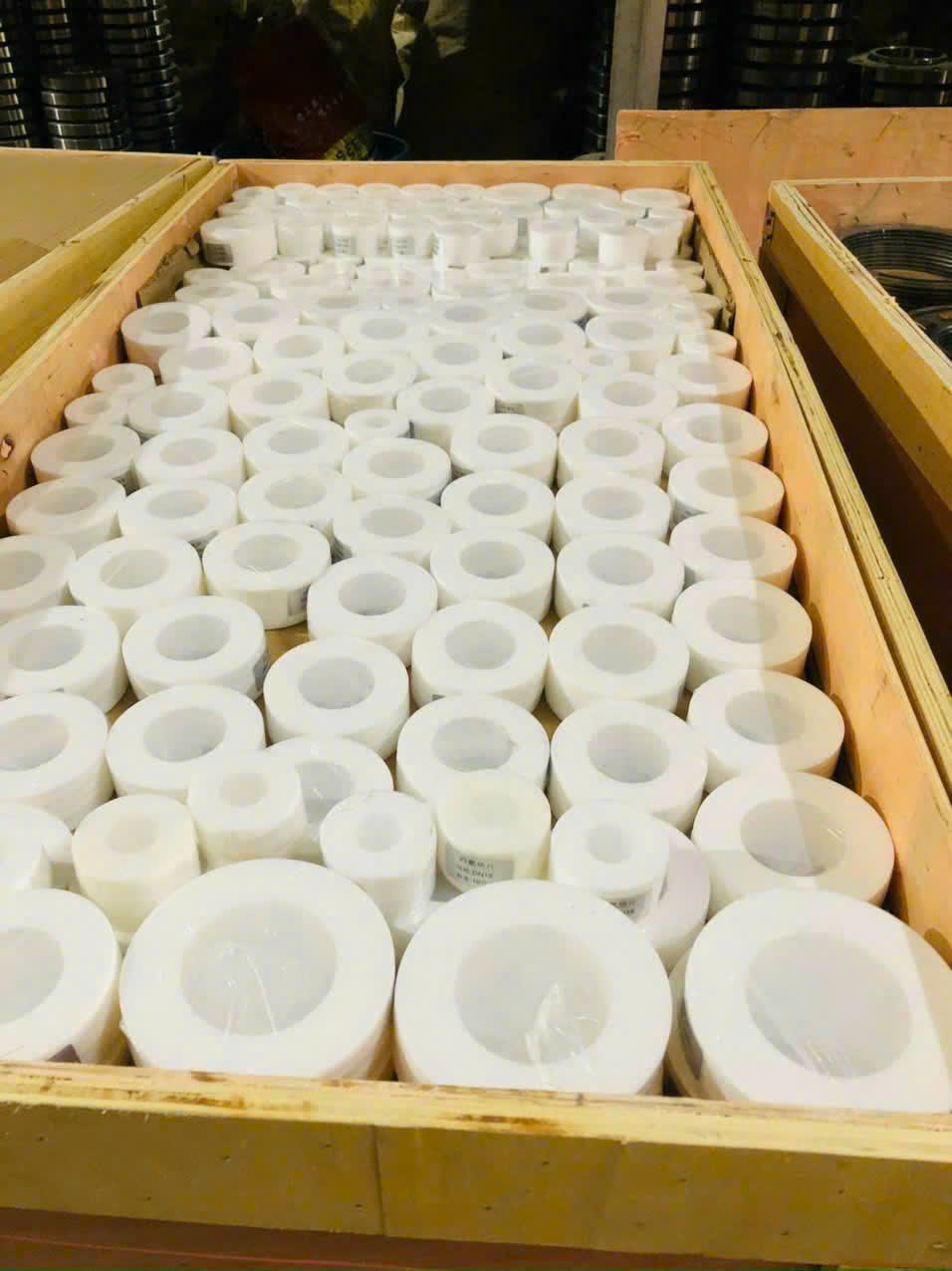

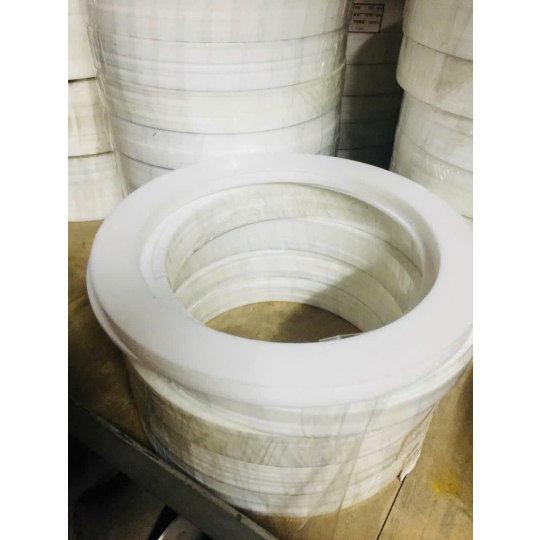

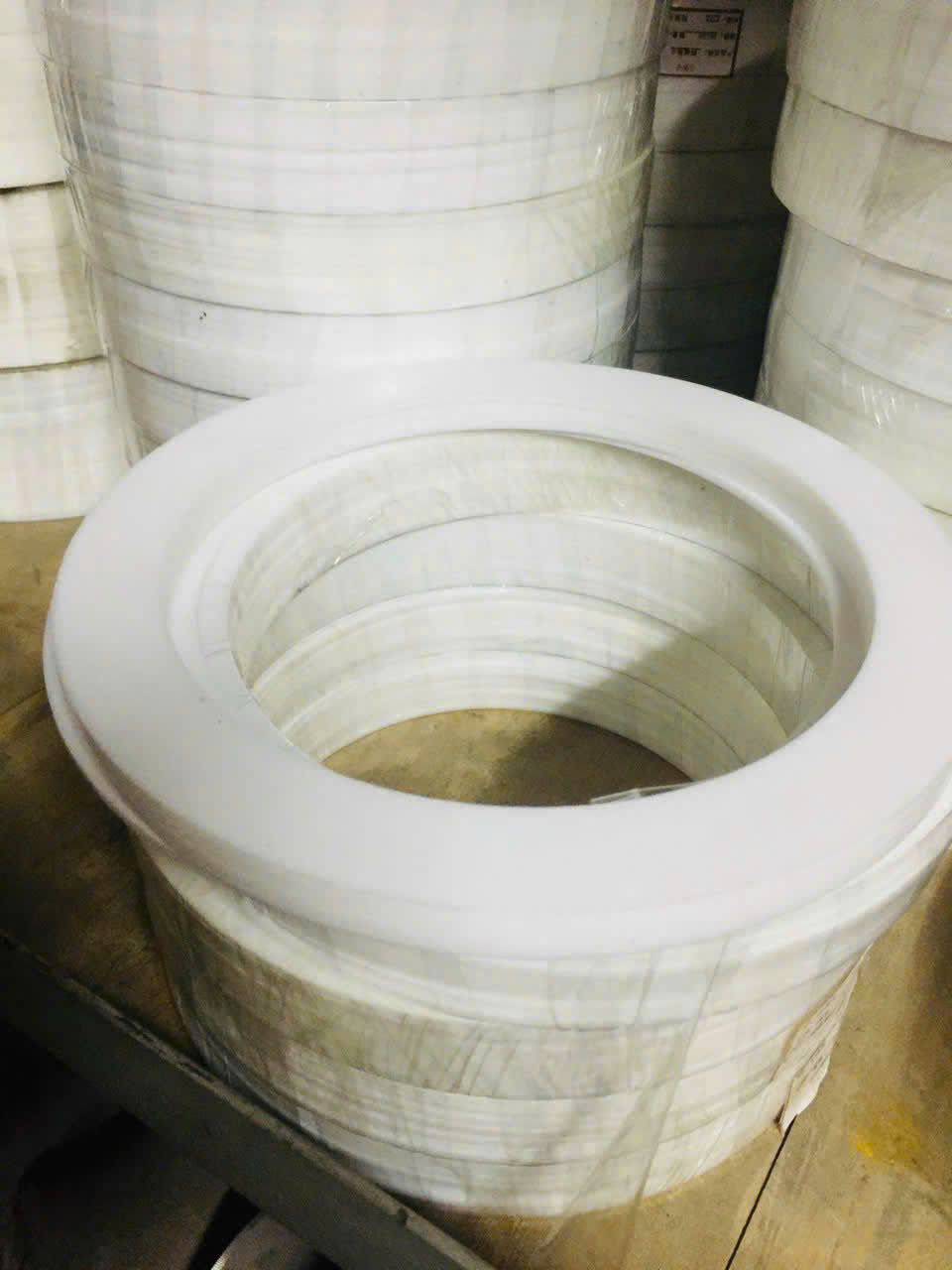

4.1. Dạng gioăng PTFE hình Flat Ring (Dạng RF - Raised Face)

Là một vòng đệm tròn phẳng chỉ nằm gọn bên trong lòng các đường bu lông, bao quanh phần thắt ống dẫn và ôm khít lấy bề mặt gờ cao (Raised Face) của mặt bích tiêu chuẩn ANSI 150LB. Kiểu này tiết kiệm vật liệu và dễ căn chỉnh tâm.

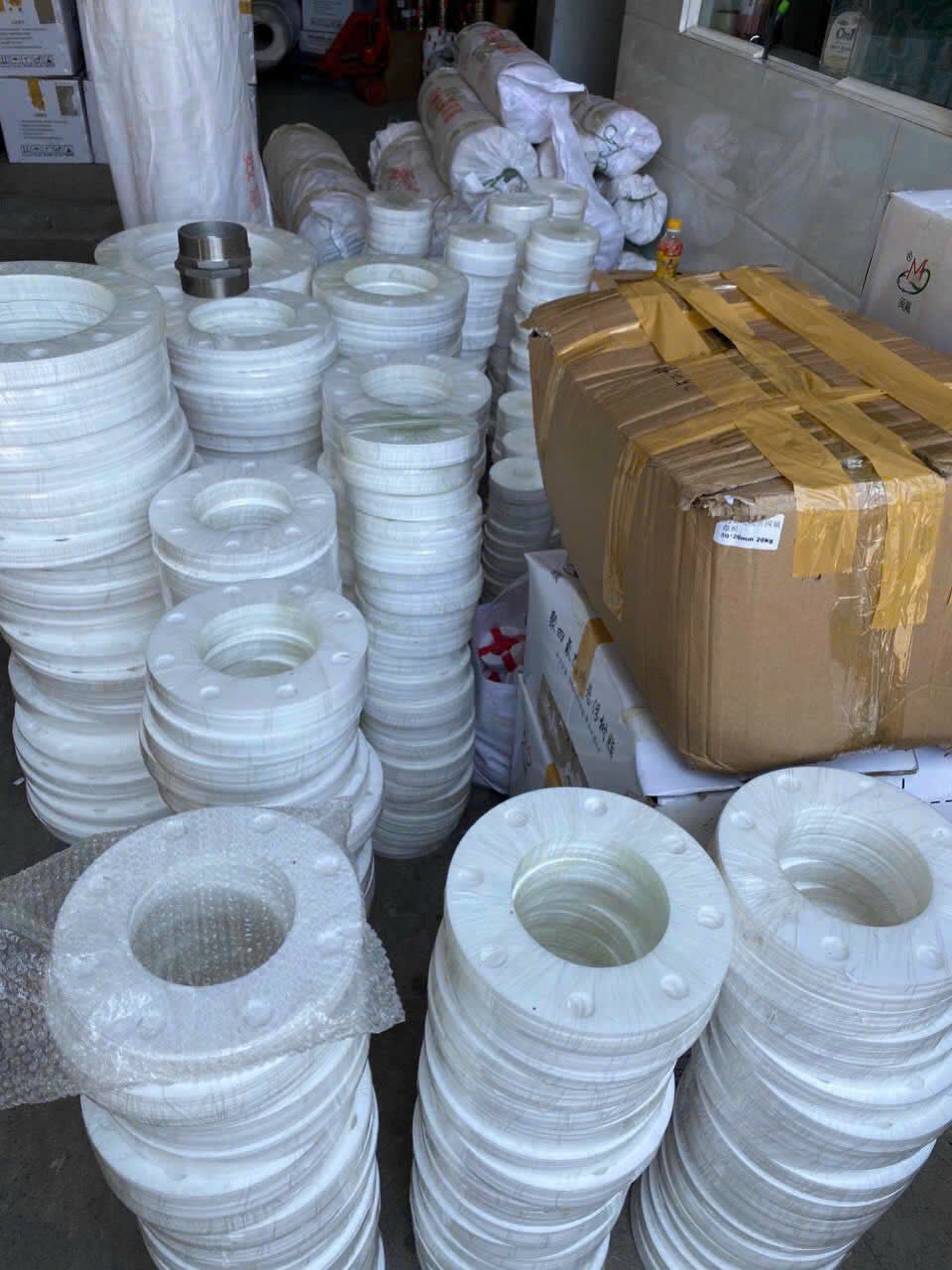

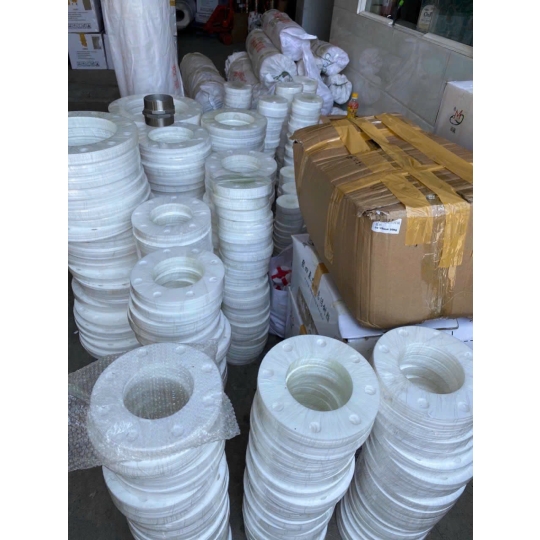

4.2. Dạng gioăng PTFE hình Full Face (Dạng FF - Flat Face)

Vòng đệm được thiết kế bản to rộng, bao phủ toàn bộ bề mặt mặt bích từ lòng ống ra tới mép ngoài bích. Trên thân gioăng được dập sẵn các lỗ tròn đồng tâm trùng khớp tuyệt đối với số lượng và kích thước lỗ bu lông của tiêu chuẩn mặt bích ANSI 150LB tương ứng (Ví dụ: bích 2" có 4 lỗ bu lông, bích 3" có 4 lỗ, bích 4" có 8 lỗ,...).

5. Nguyên lí làm việc của Gioăng PTFE Mặt Bích ANSI 150LB

Nguyên lý hoạt động của gioăng đệm PTFE dựa trên hiện tượng biến dạng dẻo có kiểm soát dưới lực nén cơ học:

• Khi đặt gioăng PTFE vào giữa hai mặt bích kết nối ANSI 150LB và tiến hành vặn siết hệ thống bu lông đai ốc, lực xiết cực lớn từ bu lông sẽ chuyển hóa thành áp lực nén vuông góc ép chặt lên hai bề mặt của gioăng Teflon.

• Dưới tác động của ứng suất nén này, vật liệu PTFE mềm dẻo hơn kim loại sẽ tự động biến dạng, len lỏi và điền đầy hoàn toàn vào các rãnh vân, lỗ li ti hoặc vết xước dù là nhỏ nhất trên bề mặt bích.

• Quá trình biến dạng này tạo ra một vách ngăn vật lý khép kín và liên tục. Khi dòng lưu chất áp lực cao di chuyển qua khớp nối, chúng không thể tìm thấy bất kỳ kẽ hở nào để rò rỉ ra ngoài.

6. Môi trường ứng dụng của Gioăng PTFE Mặt Bích ANSI 150LB

Nhờ đặc tính kháng hóa chất và dải nhiệt độ chịu đựng ấn tượng, gioăng đệm Teflon ANSI 150LB là linh kiện thiết yếu trong các môi trường:

• Nhà máy hóa chất, mạ điện, dệt nhuộm: Sử dụng trên các đường ống dẫn axit mạnh (H2SO4, HCl, HNO3), kiềm đặc (NaOH), và các dung môi tẩy rửa có tính ăn mòn cực cao.

• Ngành công nghiệp dầu khí, lọc hóa dầu: Lắp đặt tại các hệ thống dẫn truyền dầu thô, xăng thành phẩm, hóa chất dầu mỏ, khí gas nhờ khả năng trơ hóa học và độ bít kín cao của gioăng.

• Ngành thực phẩm, bia rượu và giải khát: Ứng dụng trong các đường ống công nghệ chế biến sữa, nước ngọt, bia, thực phẩm ăn liền nhờ chứng chỉ an toàn sinh học PTFE, không gây độc và dễ tiệt trùng CIP.

• Ngành dược phẩm và mỹ phẩm: Sử dụng tại các phòng lab, dây chuyền sản xuất thuốc y tế, mỹ phẩm yêu cầu độ tinh khiết môi chất tuyệt đối nghiêm ngặt.

7. Hướng dẫn lắp đặt của Gioăng PTFE Mặt Bích ANSI 150LB

Lắp đặt gioăng PTFE đúng kỹ thuật giúp bảo vệ gioăng không bị rách và đảm bảo mối nối kín khít lâu dài:

• Bước 1: Làm sạch mặt bích: Dùng bàn chải sắt hoặc dung dịch tẩy rửa làm sạch hoàn toàn rỉ sét, cặn bám hoặc vết gioăng cũ còn dính trên bề mặt hai mặt bích kim loại. Bề mặt bích phải khô và phẳng.

• Bước 2: Kiểm tra gioăng: Đảm bảo gioăng PTFE mới đúng kích cỡ tiêu chuẩn ANSI 150LB, bề mặt gioăng không bị trầy xước, nứt téc hoặc khuyết tật lồi lõm.

• Bước 3: Đặt gioăng cân đối: Đặt gioăng đệm vào giữa hai mặt bích. Đối với dạng gioăng FF, phải căn cho các lỗ bu lông trên gioăng trùng khít với lỗ bích. Đối với dạng RF, cần đặt định tâm gioăng đều với lòng ống dẫn.

• Bước 4: Siết bu lông theo hình ngôi sao: Xỏ các bu lông qua lỗ bích, vặn đai ốc bằng tay trước. Sau đó dùng cờ lê lực tiến hành siết bu lông theo sơ đồ đối xứng (hình ngôi sao) qua nhiều vòng (Vòng 1 siết 30% lực, vòng 2 siết 60% lực, vòng 3 siết 100% lực tối đa tiêu chuẩn). Việc này giúp gioăng biến dạng phẳng đều, không bị dập lệch một bên.

8. Những lỗi thường gặp và cách khắc phục của Gioăng PTFE Mặt Bích ANSI 150LB

• Mối nối bích bị rò rỉ ngay sau khi cấp lưu chất:

  • Nguyên nhân: Siết bu lông không đều tay làm gioăng bị vênh; lực siết bu lông quá yếu chưa đủ làm gioăng biến dạng điền đầy; hoặc chọn sai tiêu chuẩn gioăng (ví dụ dùng bích JIS lắp gioăng ANSI).

  • Khắc phục: Kiểm tra lại tiêu chuẩn bích. Dùng cờ lê lực siết lại các bu lông theo đúng sơ đồ đối xứng ngôi sao. Nếu vẫn rò rỉ, phải xả áp hệ thống, tháo ra kiểm tra xem gioăng có bị dập nát không để thay mới.

• Gioăng bị biến dạng, "chảy lòng" ra ngoài mép bích:

  • Nguyên nhân: Nhiệt độ hệ thống vượt quá giới hạn 260º C hoặc lực siết bu lông quá lớn vượt mức chịu nén của vật liệu PTFE (Hiện tượng rão vật liệu dưới tải trọng).

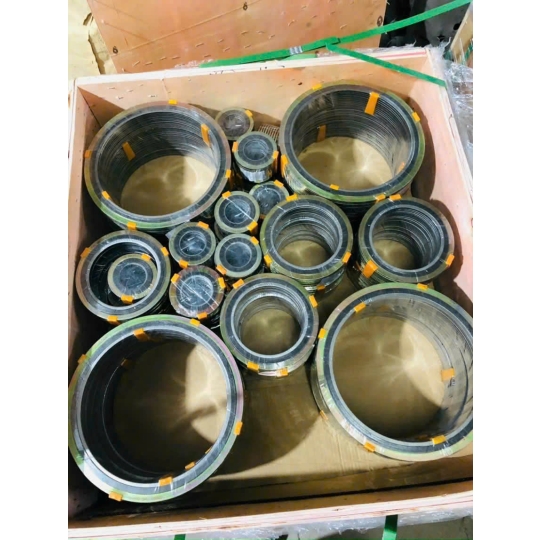

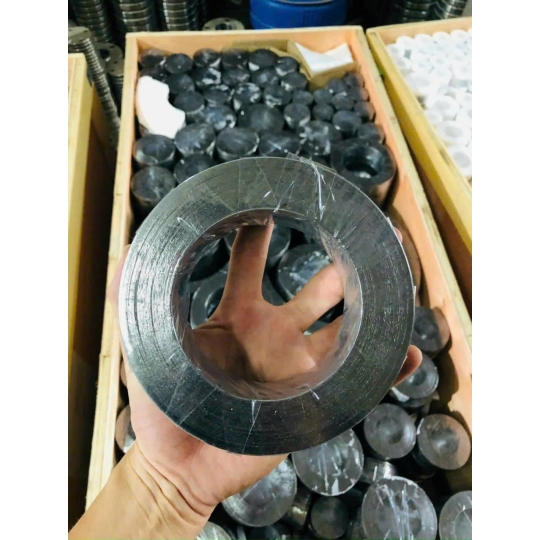

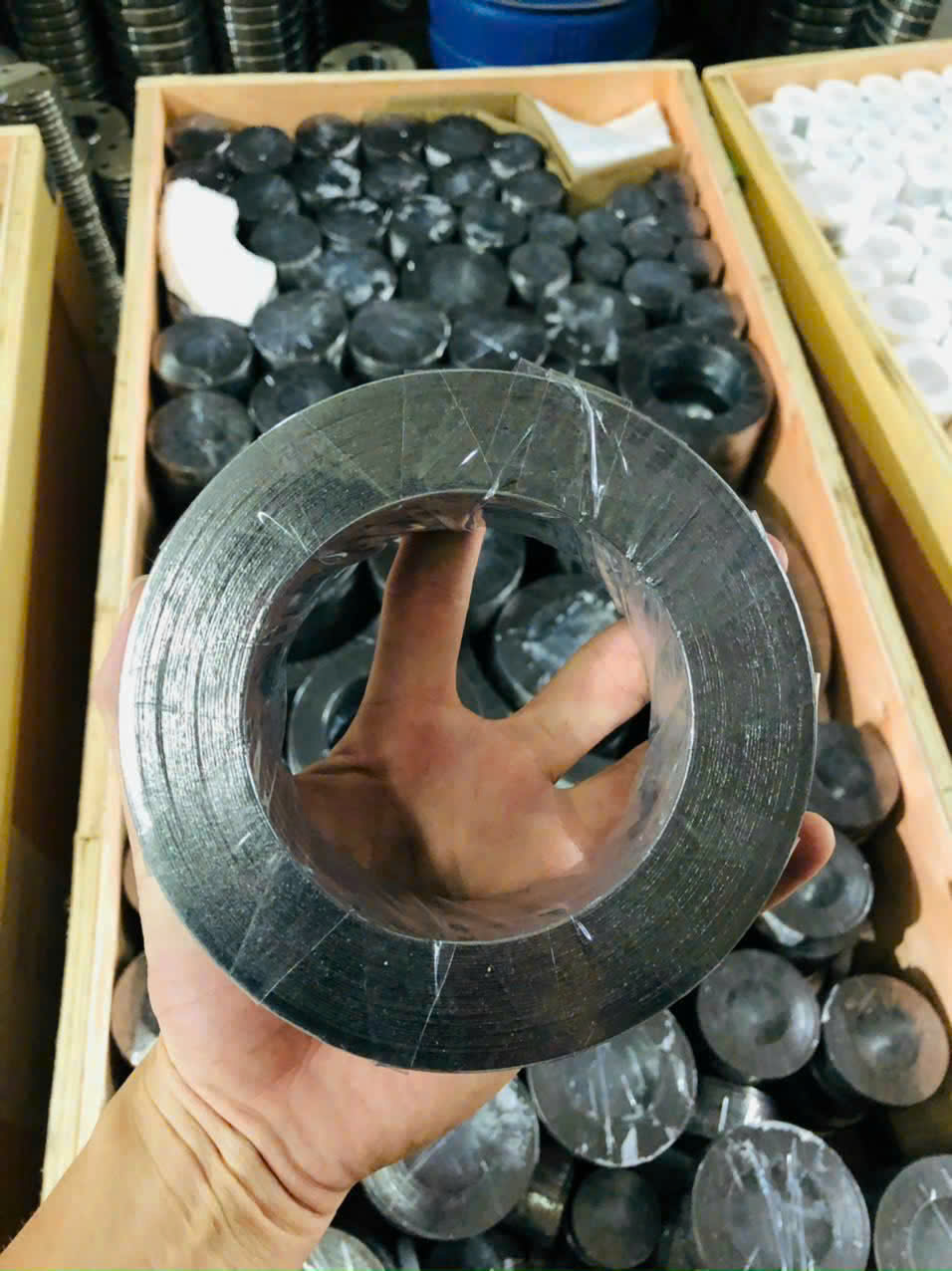

  • Khắc phục: Điều chỉnh lại lực siết bu lông ở mức vừa đủ. Nếu hệ thống vận hành ở nhiệt độ quá cao, cần cân nhắc chuyển sang dòng gioăng PTFE pha sợi thủy tinh (để tăng độ cứng) hoặc gioăng kim loại xoắn (Spiral Wound Gasket).

• Lưu chất bị rò rỉ sau một thời gian vận hành ổn định:

  • Nguyên nhân: Hiện tượng giãn cơ học của bu lông do hệ thống bị rung lắc hoặc co giãn nhiệt tuần hoàn, làm nới lỏng lực ép lên gioăng.

  • Khắc phục: Định kỳ bảo dưỡng, tiến hành kiểm tra và siết lại (retighten) các bu lông mặt bích để duy trì ứng suất nén liên tục lên vòng đệm Teflon.

9. Van Duy Thành chuyên cung cấp Gioăng PTFE Mặt Bích ANSI 150LB

Khi xây dựng và lắp ráp các hệ thống đường ống công nghiệp đòi hỏi độ bền hóa chất và an toàn kỹ thuật cao, việc chọn lựa nguồn gioăng đệm chất lượng đạt chuẩn ANSI là vô cùng thiết yếu. Van Duy Thành tự hào là đơn vị uy tín hàng đầu chuyên nhập khẩu, phân phối dải sản phẩm Gioăng PTFE Mặt Bích ANSI 150LB chất lượng cao trên toàn quốc.

Đến với Van Duy Thành, quý khách hàng hoàn toàn yên tâm bởi:

• Chất lượng nguyên liệu đạt chuẩn: Sản phẩm chế tạo từ hạt nhựa PTFE nguyên chất 100%, độ bền kéo cao, đầy đủ chứng chỉ kiểm định chất lượng xuất xứ CO, CQ rõ ràng.

• Năng lực cung ứng linh hoạt: Bên cạnh dải gioăng đúc sẵn theo tiêu chuẩn ANSI Class 150LB từ DN15 đến DN400, chúng tôi sở hữu máy cắt CNC hiện đại, sẵn sàng gia công chính xác theo bản vẽ riêng hoặc mẫu mã đặc thù của quý khách.

• Chính sách bán hàng ưu đãi: Mức giá cạnh tranh tận gốc, chiết khấu sâu cho các nhà thầu thi công công trình, dự án lắp đặt xưởng hóa chất, thực phẩm. Giao hàng nhanh chóng tận nơi trên toàn quốc.
