Actuator Điện vs Khí Nén Cho Van: Nên Chọn Loại Nào?

Khi thiết kế hệ thống đường ống tự động hóa, một trong những quyết định kỹ thuật quan trọng nhất là chọn phương thức truyền động cho van: actuator điện (electric actuator) hay actuator khí nén (pneumatic actuator)? Mỗi loại có những ưu điểm vượt trội trong từng ứng dụng cụ thể, và chọn sai có thể dẫn đến chi phí vận hành cao, độ tin cậy thấp, thậm chí nguy hiểm an toàn trong các nhà máy hóa chất hay dầu khí.

Bài viết này phân tích sâu cả hai công nghệ — nguyên lý hoạt động, cấu tạo, thông số kỹ thuật quan trọng (torque, tốc độ đóng mở, tín hiệu điều khiển, fail-safe, chuẩn chống cháy nổ) — kèm bảng so sánh 12 tiêu chí và hướng dẫn quyết định chọn loại theo tình huống thực tế.

1. Actuator Là Gì? Vai Trò Trong Hệ Thống Van Tự Động

Actuator (bộ truyền động hay cơ cấu chấp hành) là thiết bị biến đổi năng lượng điện, khí nén, thủy lực, thành chuyển động cơ học để điều khiển vị trí van: mở hoàn toàn, đóng hoàn toàn, hoặc dừng tại vị trí bất kỳ từ 0–100% (chế độ modulating). Nói cách khác, actuator chính là 'bàn tay robot' thay thế người vận hành, nhận tín hiệu điều khiển từ PLC/DCS/SCADA và biến thành hành động vật lý trên van.

Trong hệ thống tự động hóa công nghiệp hiện đại, actuator là giao điểm giữa thế giới số (tín hiệu điều khiển) và thế giới vật lý (dòng chảy trong ống). Nó quyết định trực tiếp đến: tốc độ phản hồi của hệ thống; độ chính xác điều khiển lưu lượng; tính an toàn khi mất nguồn năng lượng (fail-safe position); và khả năng tích hợp với hệ thống DCS/SCADA qua các giao thức chuyên ngành.

Hai loại actuator phổ biến nhất trong van công nghiệp là actuator điện (electric actuator) và actuator khí nén (pneumatic actuator). Ngoài ra còn có actuator thủy lực dùng cho van có lực đóng mở rất lớn (van cửa xả hồ chứa, van ống ngầm), nhưng đây là chủ đề riêng biệt.

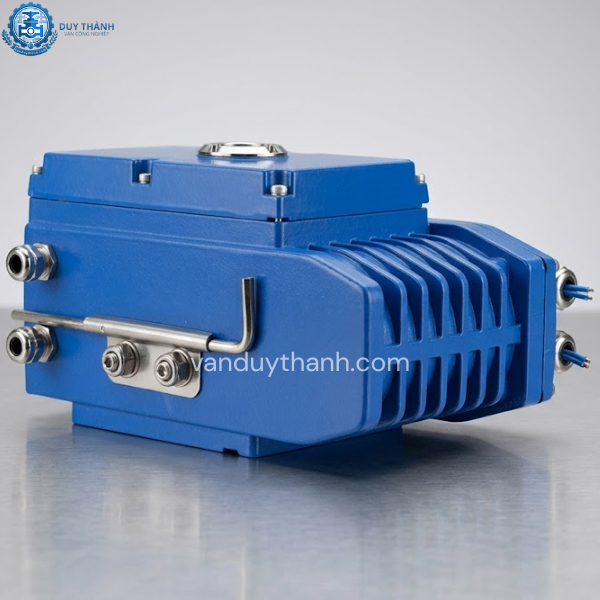

2. Actuator Điện (Electric Actuator)

Actuator điện sử dụng động cơ điện (thông thường là động cơ AC 1 pha 220V, 3 pha 380V, hoặc DC 24V) kết hợp với hộp giảm tốc (gear box) để tạo ra mô-men xoắn (torque) điều khiển trục van. Hệ thống cảm biến vị trí (encoder hoặc potentiometer) liên tục gửi phản hồi về bộ điều khiển để điều chỉnh chính xác góc mở van.

Cấu tạo chính

• Động cơ điện: nguồn lực chính, tạo ra chuyển động quay
• Hộp giảm tốc (gear train): giảm tốc độ, tăng mô-men xoắn đáp ứng yêu cầu torque của van
• Bộ cảm biến vị trí: encoder số hoặc biến trở tuyến tính ghi nhận góc quay thực tế
• Công tắc hành trình (limit switch): báo hiệu van đã mở/đóng hoàn toàn, ngắt động cơ tránh quá tải
• Bộ điều khiển (control board): nhận tín hiệu đầu vào, so sánh với vị trí thực, điều khiển động cơ
• Tay quay khẩn cấp (manual override): cho phép vận hành thủ công khi mất điện
• Vỏ bảo vệ: IP65/IP67/IP68 chống bụi nước; ATEX chống cháy nổ khu vực nguy hiểm

Phân loại theo kiểu vận hành

• Quarter-turn (xoay 90°): Dùng cho van bi, van bướm, van plug — chế độ mở đóng hoàn toàn hoặc modulating 0–90°
• Multi-turn (nhiều vòng quay): Dùng cho van cổng, van cầu — yêu cầu nhiều vòng quay trên trục để mở/đóng hoàn toàn
• Linear (tịnh tiến): Dùng cho van màng (diaphragm valve), van cánh cửa — chuyển động tịnh tiến lên/xuống thay vì quay

Phân loại theo tín hiệu điều khiển

• On/Off (2 điểm): Động cơ chỉ chạy đến vị trí hoàn toàn mở hoặc hoàn toàn đóng — đơn giản, rẻ, dùng cho van chặn (isolation valve)
• Modulating (tuyến tính): Nhận tín hiệu 4–20mA hoặc 0–10V DC, điều chỉnh van đến bất kỳ vị trí nào từ 0–100% — cần thiết cho van điều tiết lưu lượng

Ưu điểm

• Độ chính xác vị trí cao: ±0,1° đến ±1° tùy model — vượt trội so với khí nén
• Kết nối hệ thống dễ: chỉ cần dây cáp điện, không cần đường ống khí nén — phù hợp vị trí phân tán
• Tích hợp các giao thức hiện đại: HART, Profibus PA, Foundation Fieldbus, Modbus — giám sát chẩn đoán từ xa
• Hoạt động êm, không tiếng ồn khí nén nên thích hợp sử dụng ở văn phòng, khu dân cư, bệnh viện
• Chi phí vận hành thấp: không cần máy nén khí và hệ thống đường ống khí, chỉ tiêu thụ điện khi đóng mở
• Dễ tích hợp battery backup: cho phép van về vị trí an toàn khi mất điện (ESD — Emergency Shut Down)

Nhược điểm

• Tốc độ đóng mở chậm hơn khí nén: thường 15–60 giây/hành trình, một số model lên đến 90–120 giây — không phù hợp ứng dụng cần đóng nhanh
• Chi phí mua ban đầu cao hơn actuator khí nén (cùng size và torque)
• Nguồn điện pha/áp suất ổn định là yêu cầu bắt buộc — bị ảnh hưởng bởi sự cố mất điện
• Sinh nhiệt trong vận hành liên tục vì thế không vận hành liên tục quá 6 giờ

Thương hiệu nổi bật: Rotork IQ/IQT/CK (Anh), Auma SA/SG (Đức), Biffi (Emerson), Valtek, SMC (Nhật), Bernard Controls

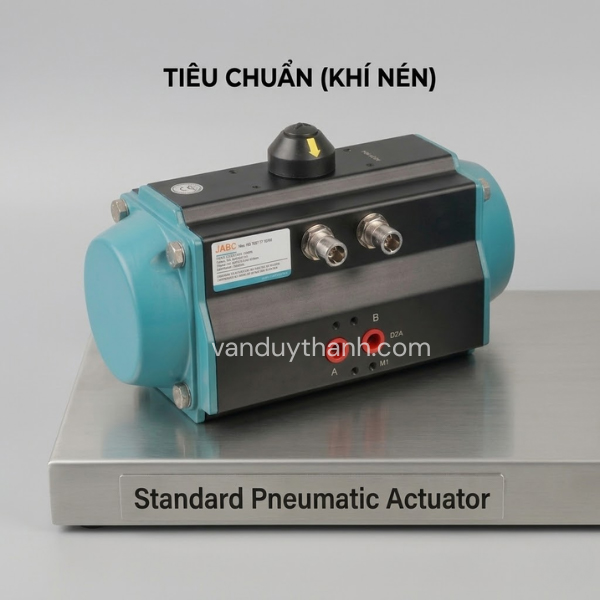

3. Actuator Khí Nén (Pneumatic Actuator)

Actuator khí nén sử dụng áp suất khí nén (thường 4–8 bar) tác động lên piston hoặc cánh gạt (vane) bên trong thân actuator để tạo ra lực đóng mở van. Đây là công nghệ truyền động van truyền thống nhất trong công nghiệp hóa chất, dầu khí và các nhà máy có sẵn hệ thống khí nén tập trung.

Cấu tạo chính

• Thân actuator (body): chứa piston hoặc cánh gạt, chịu áp khí nén
• Piston/cánh gạt (rack-and-pinion): nhận áp lực khí tạo chuyển động tịnh tiến (piston) hoặc quay (rack-and-pinion/scotch yoke)
• Lò xo hồi (spring): ở loại single-acting, lò xo đưa van về vị trí an toàn khi mất khí
• Van điện từ (solenoid valve): điều phối cấp khí vào/ra các buồng actuator theo tín hiệu điện
• Bộ lọc – điều áp – bôi trơn (FRL — Filter Regulator Lubricator): làm sạch và ổn định áp khí cấp vào actuator
• Công tắc hành trình (limit switch box): báo hiệu vị trí đóng/mở, truyền tín hiệu phản hồi về DCS
• Positioner (bộ định vị): điều chỉnh chính xác vị trí van theo tín hiệu điều khiển 4–20mA (dùng cho modulating)

Phân loại theo kiểu tác động

• Single Acting (tác động đơn — SA): Khí nén mở hoặc đóng van theo một chiều, lò xo hồi về chiều còn lại. Khi mất khí, van tự động về vị trí an toàn (Fail-Open hoặc Fail-Close tùy hướng lắp lò xo). Đây là lựa chọn mặc định cho hệ thống ESD.
• Double Acting (tác động kép — DA): Khí nén dùng cho cả hai chiều đóng và mở, không dùng lò xo. Lực đóng mở lớn hơn SA cùng kích thước, nhưng mất vị trí an toàn tự động khi mất khí. Thường dùng cho van vận hành thường xuyên.

Ưu điểm

• Tốc độ đóng mở rất nhanh: 0,5–5 giây/hành trình, lý tưởng cho hệ thống cần phản hồi nhanh, ESD
• Lực đóng mở (thrust/torque) lớn hơn cùng kích thước so với điện — xử lý van kẹt/bám lâu năm
• An toàn vật lý trong khu vực cháy nổ: không có điện để phát tia lửa, không cần chứng nhận ATEX đặc biệt cho bản thân actuator (nhưng vẫn cần cho solenoid valve)
• Cấu tạo đơn giản, ít linh kiện điện tử — bảo sửa chữa tại hiện trường dễ
• Chi phí mua ban đầu thấp hơn điện cùng moment tương đương
• Có thể vận hành liên tục không giới hạn thời gian — không sinh nhiệt như động cơ điện

Nhược điểm

• Cần hệ thống khí nén đi kèm: máy nén khí, bình chứa, đường ống — làm tăng chi phí đầu tư tổng thể nếu chưa có sẵn
• Độ chính xác vị trí thấp hơn actuator điện ở chế độ modulating — khí bị ảnh hưởng nhiều hơn bởi áp suất hệ thống
• Có thể gây tiếng ồn và rung động khi vận hành
• Chi phí vận hành liên quan đến tiêu thụ khí nén — máy nén khí chạy liên tục tiêu thụ điện
• Đường ống khí nén dài gây trở trở — thời gian phản hồi chậm dần nếu vị trí xa máy nén

Thương hiệu nổi bật: Rotork Fluid Systems (CP/GP), Bettis (Emerson), Biffi, SMC, CKD (Nhật), Festo, Parker Hannifin

4. Bảng So Sánh 12 Tiêu Chí Quyết Định

Bảng dưới đây là công cụ quyết định chính khi lựa chọn giữa hai loại actuator cho một dự án cụ thể:

5. Khi Nào Chọn Actuator Điện?

Actuator điện là lựa chọn tốt hơn khi thỏa mãn một hoặc nhiều điều kiện sau:

• Cần điều chỉnh lưu lượng chính xác (modulating): Hệ thống điều tiết nhiệt độ, áp suất, lưu lượng cần van dừng tại vị trí trung gian với độ chính xác ±1% — actuator điện với positioner tích hợp là giải pháp phù hợp nhất.
• Vị trí lắp đặt phân tán, xa nguồn khí nén: Nhà máy phân tán rộng lớn, trạm bơm rải rác, hệ thống cấp nước đô thị — kéo đường ống khí nén quá xa phát sinh trở kép; dây cáp điện đơn giản và rẻ hơn.
• Tích hợp sâu vào hệ thống DCS/SCADA: Dự án yêu cầu chẩn đoán từ xa, vật lý vị trí van real-time, partial stroke test (PST), lịch sử vận hành — actuator điện với giao thức HART hoặc Profibus PA cung cấp đầy đủ thông tin này.
• Môi trường ít có nguy cơ cháy nổ, có điện ổn định: Nhà máy xử lý nước, hệ thống HVAC, tòa nhà thương mại, nhà máy thực phẩm sạch — actuator điện với IP65/IP67 là lựa chọn kinh tế.
• Vận hành nhiều chu kỳ, tắt nhanh/mở dần dần: Hệ thống bơm tuần hoàn nước nóng (HVAC), hệ thống cháy ngâm chỉ cần mở/đóng ít — actuator điện on/off phù hợp giá thành.

Ví dụ thực tế: Hệ thống cấp nước sạch thành phố Hà Nội sử dụng electric actuator Auma (Đức) cho hơn 200 van cống DN300–DN800 theo dõi qua SCADA — giảm 70% nhân công vận hành so với van thủ công.

6. Khi Nào Chọn Actuator Khí Nén?

Actuator khí nén là lựa chọn tốt hơn khi thỏa mãn một hoặc nhiều điều kiện sau:

• Yêu cầu đóng mở nhanh — an toàn khẩn cấp (ESD): Hệ thống đường ống khí LPG/LNG, lò phản ứng hóa chất, nhà máy dầu khí — van cần đóng trong vòng <2 giây khi có sự cố. Single-acting pneumatic actuator với lò xo fail-close là giải pháp ESD tiêu chuẩn toàn cầu (API 6FA, IEC 61508 SIL2).
• Môi trường nguy hiểm cháy nổ (Zone 1, Zone 2): Khu vực có khí gas bay hơi, bột ngành khai thác mỏ — actuator khí nén an toàn hơn về bản chất vì không có nguồn điện trực tiếp trên actuator; chỉ solenoid valve cần chứng nhận ATEX và có thể đặt xa.
• Lực đóng mở (torque) rất lớn, van kẹt/bám lâu năm: Van cổng DN400–DN1200 lâu năm mãy sử dụng — khí nén cấp mô-men lớn hơn điện cùng kích thước, dễ tăng áp suất thay vì nâng cấp actuator.
• Nhà máy có sẵn hệ thống khí nén tập trung: Nhà máy hóa chất, nhà máy xi măng, nhà máy giấy, nhà máy đường — đã có hệ thống khí nén phục vụ quá trình sản xuất, dùng thêm cho van không tăng chi phí đáng kể.
• Vận hành liên tục tần suất cao: Van mở/đóng hàng trăm chu kỳ mỗi ca (van bơm, van rung, van định liều) — actuator khí nén không có giới hạn nhiệt độ tăng cao của động cơ điện, bảo trì đơn giản hơn.

Ví dụ thực tế: Nhà máy lọc hóa dầu Nghi Sơn sử dụng hơn 3.000 pneumatic actuator (Biffi/Emerson) cho các van an toàn ESD — chuẩn API 6FA, Single-Acting Fail-Close, thời gian đóng <1 giây.

7. Các Thiết Bị Phụ Trợ Cần Biết

Một actuator đơn lẻ chưa đủ để tạo thành một van tự động hoàn chỉnh. Các thiết bị sau đây thường đi kèm:

Với actuator khí nén

• Van điện từ (Solenoid valve — SV): Điều khiển luồng khí vào/ra actuator theo tín hiệu điện on/off hoặc 4–20mA. Lựa chọn 2/2, 3/2, 4/2 tùy số tác động và cách fail-safe mong muốn.
• Bộ lọc-điều áp-bôi trơn (FRL): Lọc nước bụi, ổn định áp suất và bôi trơn khí nạp vào actuator. Bắt buộc trước mọi actuator khí nén.
• Positioner (bộ định vị): Biến tín hiệu 4–20mA từ DCS thành áp suất khí nén để điều khiển chính xác vị trí van. Cần thiết cho chế độ modulating. Các hãng nổi bật: Fisher DVC6200 (Emerson), Siemens SIPART PS2, YTC Smart Positioner.
• Công tắc hành trình / Feedback unit: Báo hiệu trạng thái đóng/mở của van về DCS — bắt buộc cho hệ thống có giám sát.

Với actuator điện

• Biến tần (VFD) — cho multi-turn AC: Điều chỉnh tốc độ động cơ linh hoạt hơn, giảm sốc cơ khi khởi động/dừng.
• Module truyền thông: HART modem, DeviceNet, Profibus DP adapter — kết nối actuator vào hệ thống DCS.
• Bộ phát hiện vị trí (position transmitter): 4–20mA tỉ lệ vị trí van, cần thiết cho vòng điều khiển kín (closed-loop control).

8. Lưu Ý Lắp Đặt và Vận Hành

Đối với actuator điện

• Kiểm tra torque rating: torque actuator phải lớn hơn torque đóng mở van ít nhất 25–30% để bảo đảm khả năng hoạt động khi van bị kẹt nhẹ (phát từ ram ứng thu, cánh thuốc)
• Cài đặt limit switch đúng: khi van chưa lắp xong, không chạy toàn hành trình — đặt limit switch tạm trước khi run-in chính thức
• Kết nối cáp điện đúng tiết diện: cáp ngô chưa đúng tiết diện gây sụt áp, động cơ làm việc quá tải sinh nhiệt
• Lắp đặt tay quay khẩn cấp: kiểm tra tay quay hoạt động trước khi đưa vào vận hành — đây là biện pháp bảo vệ khi mất điện
• Không vận hành liên tục quá 6 giờ: động cơ nhạy cảm với nhiệt — cần nghỉ gián giữa các chu kỳ đóng mở

Đối với actuator khí nén

• Áp suất khí nạp vào đúng thông số: thông thường 4–8 bar, áp suất thấp hơn chỉ định làm actuator yếu, áp cao hơn phá hỏng gioăng nhanh
• Lắp FRL phía trước mỗi actuator: khí ẩm, bụi, dầu nước trong khí nén là nguyên nhân số 1 gây hư hỏng sớm actuator và solenoid valve
• Chọn loại fail-safe đúng từ đầu: Fail-Close (lò xo đóng) hay Fail-Open (lò xo mở) phải được xác định trong thiết kế hệ thống, không được thay đổi tùy tiện tại hiện trường
• Kiểm tra ống dẫn khí: rò rỉ khí nhỏ cũng gây tổn khí, giảm áp suất hệ thống và làm chậm tốc độ phản hồi — kiểm tra định kỳ bằng nước xà bông

9. FAQ — Câu Hỏi Thường Gặp

❓Actuator on/off và actuator modulating khác nhau như thế nào?

Actuator on/off (2 vị trí) chỉ biết hai trạng thái: mở hoàn toàn (100%) và đóng hoàn toàn (0%). Nó chuyển đổi giữa hai trạng thái này khi nhận tín hiệu điện. Actuator modulating có khả năng dừng van tại bất kỳ vị trí trung gian nào từ 0–100% bằng cách nhận tín hiệu tuyến tính 4–20mA hoặc 0–10V DC. Ví dụ: 12mA tương ứng 50% mở van. Actuator modulating đắt hơn nhưng cần thiết cho mọi ứng dụng điều tiết lưu lượng, nhiệt độ, áp suất chính xác.

❓Single-acting và double-acting pneumatic actuator — khi nào dùng loại nào?

Single-acting (SA): Khí nén chỉ dùng cho một chiều chuyển động, lò xo đường van về vị trí an toàn khi mất khí. Lựa chọn bắt buộc cho các van an toàn (ESD — Emergency Shut-Down) vì đảm bảo van tự động về vị trí bảo vệ mà không cần nguồn năng lượng bên ngoài. Double-acting (DA): Khí nén dùng cho cả hai chiều, mô-men lớn hơn SA cùng kích thước. Dùng cho van vận hành thường xuyên (regulated operation) khi không yêu cầu fail-safe tự động, hoặc khi van cần dừng lại chính xác tại vị trí bất kỳ.

❓Tại sao actuator khí nén phổ biến hơn ở nhà máy hóa chất và dầu khí?

Ba lý do chính: (1) An toàn cháy nổ — actuator khí nén không có nguồn điện trực tiếp nên an toàn bản chất trong khu vực có khí gas hoặc bột cháy; chứng nhận ATEX chỉ cần cho solenoid valve và các thiết bị điện đi kèm, đơn giản hơn chứng nhận toàn bộ actuator điện. (2) Fail-safe đơn giản — single-acting với lò xo cho phép van tự về vị trí an toàn ngay lập tức khi mất áp, không phụ thuộc vào hệ thống cảm biến hay pin dự phòng. (3) Tốc độ đóng mở nhanh — trong các sự cố khi cần đóng khẩn cấp, khí nén đóng van trong <1 giây, đáp ứng tiêu chuẩn API 6FA và SIL2 theo IEC 61508.

❓Có thể dùng actuator điện cho van ESD (Emergency Shut-Down) không?

Có thể, nhưng cần đầu tư thêm: actuator điện cho ESD yêu cầu trang bị thêm bộ pin dự phòng (battery pack) hoặc tụ condensator nạp năng lượng để đảm bảo van có thể đóng hoàn toàn ngay cả khi mất điện lưới. Hệ thống này phức tạp hơn, đắt hơn và cần kiểm tra pin định kỳ. Vì vậy actuator khí nén single-acting vẫn là lựa chọn mặc định và kinh tế hơn cho ESD trong công nghiệp dầu khí và hóa chất.

❓Positioner là gì và khi nào cần lắp?

Positioner (bộ định vị van) là thiết bị nhận tín hiệu điều khiển 4–20mA từ DCS và điều chỉnh áp suất khí nén cấp vào actuator để đặt van đúng vị trí mong muốn, đồng thời gửi lại tín hiệu vị trí thực tế (feedback). Positioner cần thiết khi: (a) actuator khí nén vận hành ở chế độ modulating (không phải on/off); (b) hệ thống có ảnh hưởng friction-hysteresis lớn (gioăng mới, van bị kẹt nhẹ); (c) hệ thống yêu cầu độ chính xác vị trí tốt hơn ±2%. Nếu chỉ cần on/off, positioner là thừa — chỉ dùng solenoid valve là đủ.

Kết Luận

Không có loại actuator nào 'tốt hơn' một cách tuyệt đối. Actuator điện vượt trội trong những ứng dụng cần độ chính xác cao, phân tán xa, và tích hợp sâu vào hệ thống quản lý thông minh. Actuator khí nén là giải pháp tiêu chuẩn cho van an toàn ESD, khu vực cháy nổ, van có nhu cầu mô-men lớn và nhà máy đã có sẵn hệ thống khí nén.

Quy tắc thực hành: bắt đầu từ yêu cầu an toàn (có ESD không? Khu cháy nổ?), sau đó là độ chính xác điều khiển cần thiết (on/off hay modulating?), rồi mới đến cơ sở hạ tầng sẵn có (có khí nén hay không?). Trình tự này sẽ dẫn đến quyết định đúng đắn trong hơn 90% các trường hợp.
