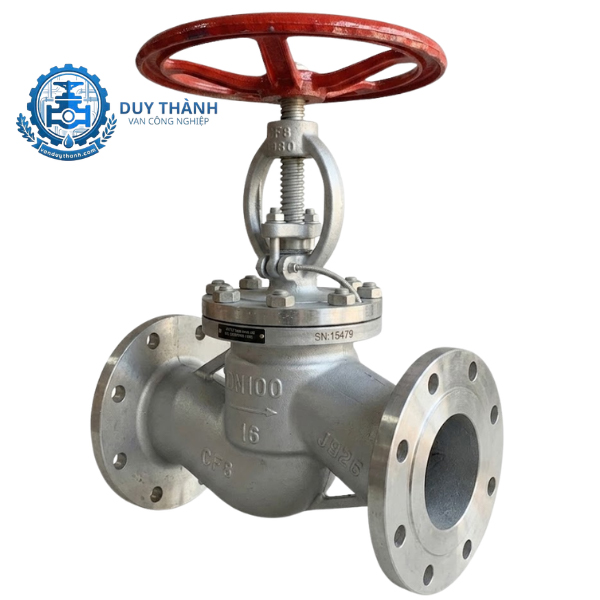

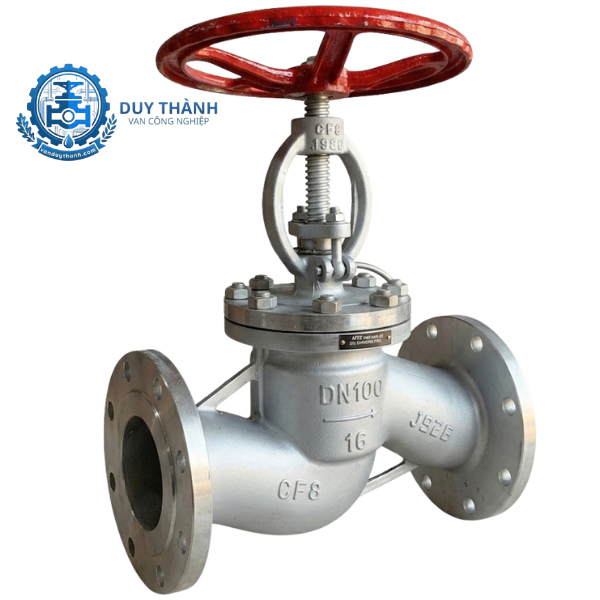

Van Cầu Hơi Inox 304 Mặt Bích J41W-16P

1. Tính năng của Van Cầu Hơi Inox 304 Mặt Bích J41W-16P

Van cầu hơi inox 304 mặt bích J41W-16P là dòng van công nghiệp cao cấp được thiết kế chuyên dụng cho các hệ thống đường ống dẫn lưu chất áp lực cao. Dưới đây là những tính năng vượt trội giúp dòng van này trở thành sự lựa chọn hàng đầu:

• Khả năng điều tiết lưu lượng cực tốt: Khác với van bi hay van cổng chỉ tối ưu cho việc đóng/mở hoàn toàn, cấu tạo hình chữ ngã của van cầu cho phép kiểm soát, tiết lưu dòng chảy một cách chính xác tuyệt đối ở các vị trí mở bán phần.

• Chống ăn mòn và oxy hóa vượt trội: Nhờ được đúc từ chất liệu inox 304 (CF8), van có khả năng kháng lại sự ăn mòn của axit, hóa chất và không bị gỉ sét trong môi trường ẩm ướt hoặc ngoài trời.

• Chịu nhiệt độ và áp lực cao: Với ký hiệu "16P" (tương đương áp lực PN16), van vận hành ổn định dưới áp suất 16 bar và chịu được mức nhiệt độ cao đặc trưng của hơi nóng (steam) lên đến hơn 200°C.

2. Tác dụng của Van Cầu Hơi Inox 304 Mặt Bích J41W-16P

Trong các hệ thống tự động hóa và đường ống công nghiệp, van cầu J41W-16P đóng vai trò như một "người gác cổng" mẫn cán với các tác dụng cốt lõi:

• Đóng ngắt dòng lưu chất an toàn: Đảm bảo hệ thống được làm kín hoàn toàn khi khóa van, ngăn chặn tuyệt đối hiện tượng rò rỉ hơi nóng hoặc hóa chất nguy hiểm ra môi trường.

• Bảo vệ các thiết bị phía sau: Bằng cách điều tiết giảm áp hoặc khống chế lưu lượng, van giúp giảm thiểu hiện tượng búa nước (water hammer), bảo vệ an toàn cho đường ống, đồng hồ đo và các máy móc đồng bộ phía sau.

3. Thông số kỹ thuật của Van Cầu Hơi Inox 304 Mặt Bích J41W-16P

Để giúp quý khách hàng dễ dàng lựa chọn thiết bị phù hợp với thiết kế hệ thống, dưới đây là bảng thông số kỹ thuật chi tiết của model J41W-16P:

4. Cấu tạo của Van Cầu Hơi Inox 304 Mặt Bích J41W-16P

Van cầu J41W-16P có cấu trúc cơ học dạng chữ ngã (hoặc yên ngựa) vô cùng chắc chắn. Sự bền bỉ của van đến từ sự kết hợp hoàn hảo của các bộ phận sau:

4.1. Thân van (Body)

Được đúc nguyên khối từ inox 304, có hai ngã đối xứng kết nối bích. Thân van là nơi chịu áp lực trực tiếp từ dòng lưu chất và có vách ngăn bên trong để tạo hướng đi cho dòng chảy hướng lên trên qua đĩa van.

4.2. Nắp van (Bonnet)

Cũng được làm từ inox 304, liên kết với thân van bằng các bu-lông chắc chắn. Nắp van có tác dụng giữ cố định trục van và là bệ đỡ cho bộ phận làm kín, ngăn chặn lưu chất trào ngược lên trên.

4.3. Đĩa van (Disc) và Trục van (Stem)

• Đĩa van: Có hình côn hoặc hình nút chai, là bộ phận trực tiếp đóng/mở dòng chảy.

• Trục van: Là thanh ren nối từ tay quay xuống đĩa van, chịu trách nhiệm truyền momen xoắn để nâng hoặc hạ đĩa van.

4.4. Bộ phận làm kín (Packing / Seat) và Bộ điều khiển (Handwheel)

• Gioăng làm kín: Thường làm bằng PTFE chất lượng cao bọc quanh trục van và đệm ghế van, đảm bảo độ kín khít tuyệt đối 100%.

• Tay quay vô lăng: Thiết kế dạng hình tròn bằng thép hoặc gang, giúp người vận hành dễ dàng xoay để điều khiển van bằng tay.

5. Nguyên lí làm việc của Van Cầu Hơi Inox 304 Mặt Bích J41W-16P

Van cầu hơi hoạt động dựa trên nguyên lý tịnh tiến lên xuống của đĩa van so với ghế van:

• Trạng thái mở van: Khi người vận hành quay vô lăng theo chiều ngược chiều kim đồng hồ, trục van sẽ xoay và kéo đĩa van di chuyển tịnh tiến lên phía trên, tách rời khỏi ghế van. Lúc này, dòng lưu chất sẽ đi từ cửa vào, chuyển hướng đi lên qua khoảng trống giữa đĩa và ghế van, rồi tiếp tục đi ra cửa xả.

• Trạng thái đóng van: Khi quay vô lăng theo chiều kim đồng hồ, trục van đẩy đĩa van hạ xuống thấp, ép chặt vào ghế van. Lực ép cơ học cộng với đệm làm kín PTFE sẽ chặn đứng hoàn toàn không cho dòng lưu chất đi qua.

6. Môi trường ứng dụng của Van Cầu Hơi Inox 304 Mặt Bích J41W-16P

Do được chế tạo hoàn toàn từ vật liệu cao cấp inox 304, sản phẩm có dải ứng dụng cực kỳ rộng rãi trong nhiều ngành công nghiệp:

• Hệ thống hơi nóng (Steam): Lò hơi, nồi hơi, hệ thống sấy khô công nghiệp, dệt nhuộm, hấp tiệt trùng.

• Ngành hóa chất & Thực phẩm: Đường ống vận chuyển axit loãng, kiềm, nước giải khát, sữa, bia nhờ tính trơ hóa học của inox 304, đảm bảo vệ sinh an toàn thực phẩm.

• Hệ thống dầu khí & Khí nén: Các nhà máy lọc dầu, trạm phân phối gas, khí hóa lỏng yêu cầu độ kín khít cao chống cháy nổ.

7. Hướng dẫn lắp đặt Van Cầu Hơi Inox 304 Mặt Bích J41W-16P

Lắp đặt đúng kỹ thuật giúp van hoạt động bền bỉ, tránh được hiện tượng rò rỉ ngoài ý muốn. Hãy lưu ý các bước sau:

• Bước 1: Kiểm tra chiều dòng chảy: Trên thân van luôn có một mũi tên đúc nổi chỉ hướng dòng chảy. Phải lắp đặt sao cho hướng dòng chảy của hệ thống trùng với hướng mũi tên (lưu chất đi từ dưới đĩa van lên).

• Bước 2: Làm sạch đường ống: Loại bỏ hoàn toàn xỉ hàn, cát bụi bẩn bên trong ống trước khi lắp, tránh để tạp chất làm trầy xước đĩa van và gioăng.

• Bước 3: Đặt gioăng đệm bích: Chèn thêm một lớp gioăng làm kín (gioăng chì hoặc PTFE) giữa mặt bích của van và mặt bích đường ống để đảm bảo độ kín.

• Bước 4: Siết bu-lông: Siết các bu-lông mặt bích theo hình đối xứng (hình chữ X) một cách từ từ và đều tay để lực ép phân bố đồng đều, tránh làm vênh mặt bích.

8. Những lỗi thường gặp và cách khắc phục

9. Van Duy Thành chuyên cung cấp Van Cầu Hơi Inox 304 Mặt Bích J41W-16P

Nếu bạn đang tìm kiếm một địa chỉ uy tín để mua van cầu hơi inox 304 mặt bích J41W-16P chất lượng cao, Van Duy Thành chính là đối tác tin cậy hàng đầu của bạn.

Chúng tôi tự hào là đơn vị chuyên nhập khẩu và phân phối các dòng van công nghiệp chính hãng với đầy đủ chứng chỉ CO/CQ, cam kết chất lượng nghiêm ngặt và mức giá cạnh tranh nhất thị trường. Đến với Duy Thành, quý khách hàng sẽ được tư vấn tận tình bởi đội ngũ kỹ thuật viên giàu kinh nghiệm, cùng chính sách bảo hành dài hạn và hỗ trợ giao hàng nhanh chóng trên toàn quốc.

• Hotline, Zalo: 0945.400.333
