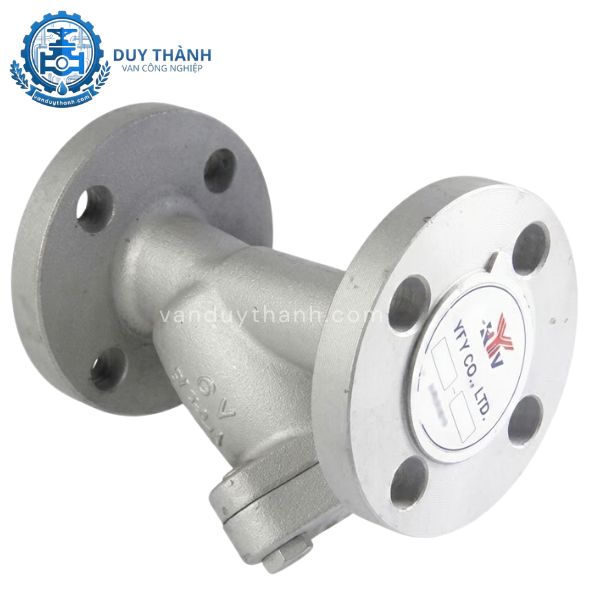

Y Lọc Rác YNV STR-3F Mặt Bích Hàn Quốc

1. Tính năng của Y Lọc Rác YNV STR-3F Mặt Bích Hàn Quốc

Y lọc rác YNV STR-3F là dòng van công nghiệp cao cấp được nhập khẩu trực tiếp từ Hàn Quốc, đóng vai trò như một "bộ khiên" bảo vệ tối ưu cho hệ thống đường ống. Sản phẩm sở hữu những tính năng vượt trội:

• Khả năng lọc bụi bẩn tối ưu: Thiết kế lưới lọc thông minh bằng vật liệu inox cao cấp giúp giữ lại hoàn toàn cát, đá, xỉ hàn, và các tạp chất rắn khác lưu thông trong dòng chảy.

• Độ bền cơ học cao: Thân van được đúc từ gang dẻo chịu lực, bề mặt phủ sơn epoxy cao cấp chống ăn mòn và oxy hóa từ môi trường bên ngoài.

• Thiết kế tối ưu hóa dòng chảy: Cấu trúc hình chữ Y giúp giảm thiểu tối đa sự sụt giảm áp suất (pressure drop) khi lưu chất đi qua van, đảm bảo hệ thống vận hành ổn định.

• Dễ dàng bảo trì, vệ sinh: Phần nắp van có thể tháo rời nhanh chóng bằng các bu-lông, cho phép người dùng lấy lưới lọc ra vệ sinh mà không cần tháo toàn bộ van khỏi đường ống.

2. Tác dụng của Y Lọc Rác YNV STR-3F

Trong bất kỳ hệ thống truyền dẫn chất lỏng nào, sự xuất hiện của tạp chất rắn luôn là "kẻ thù" số một gây hư hỏng thiết bị. Y lọc YNV STR-3F mang lại những tác dụng cốt lõi:

• Bảo vệ các thiết bị đắt tiền phía sau: Ngăn chặn các mảnh vỡ, cặn bẩn bám vào cánh bơm, làm trầy xước lòng van điều khiển, van giảm áp, hoặc làm kẹt các thiết bị đo lưu lượng (đồng hồ nước).

• Giảm thiểu chi phí sửa chữa: Hạn chế tối đa các sự cố tắc nghẽn đường ống, giúp hệ thống vận hành liên tục, giảm thiểu thời gian dừng máy (downtime) vô ích.

• Cải thiện chất lượng lưu chất: Giúp dòng lưu chất trở nên sạch hơn, đáp ứng tốt tiêu chuẩn đầu vào của các hệ thống xử lý nước và sản xuất công nghiệp.

3. Thông số kỹ thuật của Y Lọc Rác YNV STR-3F

Dưới đây là bảng tổng hợp thông số kỹ thuật chi tiết của model YNV STR-3F được tham khảo từ catalog nhà sản xuất:

4. Cấu tạo của Y Lọc Rác YNV STR-3F

Sản phẩm được thiết kế tối giản nhưng đạt độ chính xác cơ khí cực cao, bao gồm 4 bộ phận chính sau:

Thân van (Body)

Được đúc bằng gang nguyên khối dạng chữ "Y" với hai đầu là mặt bích tiêu chuẩn JIS 10K. Thân van có nhiệm vụ chịu áp lực chính và định hình dòng chảy của lưu chất.

Lưới lọc (Screen / Mesh)

Là bộ phận quan trọng nhất, nằm bên trong nhánh chéo của chữ Y. Lưới được làm từ thép không gỉ (Inox 304), chịu được sự mài mòn vật lý và hóa học. Kích thước lỗ lưới (mesh size) được thiết kế tiêu chuẩn để vừa đảm bảo lọc sạch cặn bẩn, vừa không gây cản trở dòng chảy lớn.

Nắp van (Cap / Cover)

Được làm cùng chất liệu với thân van, kết nối với thân bằng các bu-lông vững chắc. Nắp van giữ cố định lưới lọc và có thể tháo rời khi cần xả cặn hoặc vệ sinh lưới.

Gioăng làm kín (Gasket)

Đặt giữa thân van và nắp van để ngăn ngừa hiện tượng rò rỉ lưu chất ra môi trường bên ngoài khi hệ thống vận hành ở áp lực cao.

5. Nguyên lí làm việc của Y Lọc Rác YNV STR-3F

Nguyên lý hoạt động của Y lọc rác YNV STR-3F dựa hoàn toàn trên cơ chế lọc cơ học tự nhiên:

1. Khi dòng lưu chất chứa tạp chất đi vào cửa vào (Inlet) của van, nó buộc phải đi qua khoang chứa lưới lọc.

2. Tại đây, cấu trúc lưới lọc dạng hình trụ sẽ giữ lại toàn bộ các hạt rắn, cặn bẩn, xỉ hàn có kích thước lớn hơn lỗ lưới. Các tạp chất này sẽ rơi và tích tụ lại ở phần đáy của nhánh chữ Y.

3. Dòng chất lỏng sạch sau khi xuyên qua các lỗ lưới sẽ tiếp tục di chuyển ra cửa ra (Outlet) và đi vào hệ thống phía sau một cách an toàn.

6. Môi trường ứng dụng của Y Lọc Rác YNV STR-3F

Nhờ cấu tạo từ các vật liệu bền bỉ và tiêu chuẩn mặt bích JIS 10K thông dụng, YNV STR-3F được ứng dụng rộng rãi trong nhiều môi trường khác nhau:

• Hệ thống cấp thoát nước: Trạm bơm nước sạch, nhà máy xử lý nước thải công nghiệp và dân dụng.

• Hệ thống HVAC: Hệ thống điều hòa không khí trung tâm, hệ thống Chiller làm mát giải nhiệt bằng nước tuần hoàn.

• Hệ thống PCCC: Lắp đặt trước các cụm van báo động (Alarm Valve), máy bơm chữa cháy để tránh kẹt rác khi có sự cố.

• Công nghiệp nhẹ: Các đường ống dẫn dầu nhẹ, chất lỏng tuần hoàn trong các nhà máy chế biến, dệt nhuộm, sản xuất giấy.

7. Hướng dẫn lắp đặt và khắc phục những lỗi thường gặp

Hướng dẫn lắp đặt đúng kỹ thuật

• Chiều lắp đặt: Trên thân van luôn có một mũi tên chỉ hướng. Bắt buộc phải lắp đặt sao cho hướng mũi tên trùng với hướng đi của dòng lưu chất.

• Vị trí bầu lọc: Khi lắp ngang, bầu lọc phải hướng xuống dưới. Khi lắp đứng, dòng lưu chất phải đi từ trên xuống dưới để cặn bẩn tự động rơi vào bầu chứa rác.

• Siết bu-lông: Siết các bu-lông mặt bích theo hình đối xứng (hình ngôi sao) để lực ép được phân đều, tránh hiện tượng vênh mặt bích gây rò rỉ.

Các lỗi thường gặp và cách khắc phục

• Hiện tượng sụt áp mạnh (Dòng chảy yếu đi đáng kể):

  • Nguyên nhân: Lưới lọc đã tích tụ quá nhiều rác gây tắc nghẽn.

  • Khắc phục: Đóng van chặn phía trước, tháo nắp Y lọc, lấy lưới ra xịt rửa sạch cặn bẩn rồi lắp lại.

• Rò rỉ lưu chất tại phần nắp van:

  • Nguyên nhân: Gioăng làm kín (gasket) bị rách, lệch hoặc bu-lông nắp van bị lỏng.

  • Khắc phục: Siết chặt lại bu-lông. Nếu vẫn rò rỉ, cần thay gioăng làm kín mới.

• Rò rỉ tại mặt bích kết nối:

  • Nguyên nhân: Đệm làm kín giữa hai mặt bích bị hỏng hoặc siết lực không đều.

  • Khắc phục: Kiểm tra và thay thế vòng đệm mặt bích, siết đều lại hệ thống bu-lông.

8. Van Duy Thành chuyên cung cấp Y Lọc Rác YNV STR-3F Mặt Bích Hàn Quốc

Van Duy Thành tự hào là đơn vị uy tín hàng đầu chuyên nhập khẩu và phân phối các dòng van công nghiệp chính hãng từ Hàn Quốc, trong đó có sản phẩm Y Lọc Rác YNV STR-3F. Chúng tôi cam kết:

• Sản phẩm chính hãng 100%, đầy đủ chứng chỉ CO, CQ từ nhà sản xuất.

• Hàng luôn sẵn kho với số lượng lớn, đầy đủ kích cỡ từ DN40 - DN300 đáp ứng mọi dự án.

• Chính sách bảo hành dài hạn, hỗ trợ tư vấn kỹ thuật tận tình 24/7.

• Giá thành cạnh tranh nhất thị trường cùng chính sách chiết khấu hấp dẫn cho các nhà thầu, đại lý.

Để nhận báo giá chi tiết và tư vấn giải pháp tối ưu cho công trình của bạn, xin vui lòng liên hệ trực tiếp với chúng tôi qua thông tin sau:
