Y Lọc Mặt Bích Jis 10k Pn16 Inox 304 DN100, DN125, DN150, DN200, DN250, DN300

1. Tính năng của Y Lọc Mặt Bích Jis 10k Pn16 Inox 304

Y lọc mặt bích JIS 10K PN16 Inox 304 là một trong những thiết bị bảo vệ đường ống cốt lõi trong các hệ thống xử lý chất lưu hiện đại. Được sản xuất dựa trên dây chuyền công nghệ đúc cơ khí chính xác, dòng sản phẩm này mang trong mình những tính năng ưu việt, đáp ứng trọn vẹn các yêu cầu nghiêm ngặt của kỹ thuật công nghiệp:

• Khả năng chống ăn mòn hóa học đỉnh cao: Với chất liệu thép không gỉ Inox 304, thiết bị hoàn toàn miễn nhiễm với quá trình oxy hóa tự nhiên, không bị rỉ sét khi tiếp xúc với nước dòng chảy lớn, nước thải công nghiệp hay các loại hóa chất có tính ăn mòn nhẹ đến trung bình.

• Thiết kế hình học tối ưu lưu lượng: Nhánh lọc xiên góc nghiêng 45 độ đảm bảo dòng chất lưu dịch chuyển mượt mà, hạn chế tối đa hiện tượng sụt sụt áp và tạo dòng xoáy bên trong lòng van, từ đó giữ cho áp suất hệ thống luôn duy trì ở mức ổn định.

• Cơ chế lọc cặn đa lớp linh hoạt: Lưới lọc bên trong có mật độ mắt lưới cực kỳ linh hoạt từ 20 đến 400 mesh. Tính năng này cho phép lọc sạch từ những hạt rác lớn, xỉ hàn thô cho đến các hạt cát mịn lơ lửng, giúp bảo vệ an toàn tuyệt đối cho toàn bộ hệ thống.

• Chịu nhiệt độ và áp suất khắc nghiệt: Cấu trúc đúc nguyên khối dày dặn giúp thiết bị chịu được áp suất vận hành liên tục lên tới 16 bar và dải nhiệt độ làm việc cực rộng, từ môi trường âm sâu -10°C cho đến các đường ống hơi nóng lên đến 220°C mà không bị biến dạng cơ học.

2. Tác dụng, Hình ảnh thực tế của Y Lọc Mặt Bích Jis 10k Pn16 Inox 304

Tác dụng thực tế trong vận hành hệ thống

Trong mọi hệ thống đường ống công nghiệp, tạp chất, cặn bẩn, sỏi đá hoặc các mảnh vỡ kim loại phát sinh trong quá trình thi công luôn là mối hiểm họa tiềm tàng. Sự xuất hiện của chúng có thể gây ra những thiệt hại kinh tế rất lớn như làm kẹt cánh bướm của van, mài mòn bánh răng máy bơm, hoặc làm xước lớp đệm làm kín của van điều khiển, gây rò rỉ và hư hỏng nghiêm trọng.

Y lọc Inox 304 mặt bích đóng vai trò như một vị "vệ sĩ" đáng tin cậy tại cửa vào của các thiết bị đắt tiền này. Khi dòng lưu chất đi qua y lọc, phần lưới lọc sẽ giữ lại toàn bộ rác thải rắn và gom chúng tại khoang chứa dưới nhánh chữ Y. Dòng chất lưu đi ra khỏi van sẽ hoàn toàn sạch sẽ, đảm bảo hệ thống phía sau vận hành trơn tru, nâng cao tuổi thọ của toàn bộ máy móc và giảm thiểu chi phí dừng máy để sửa chữa đột xuất cho doanh nghiệp.

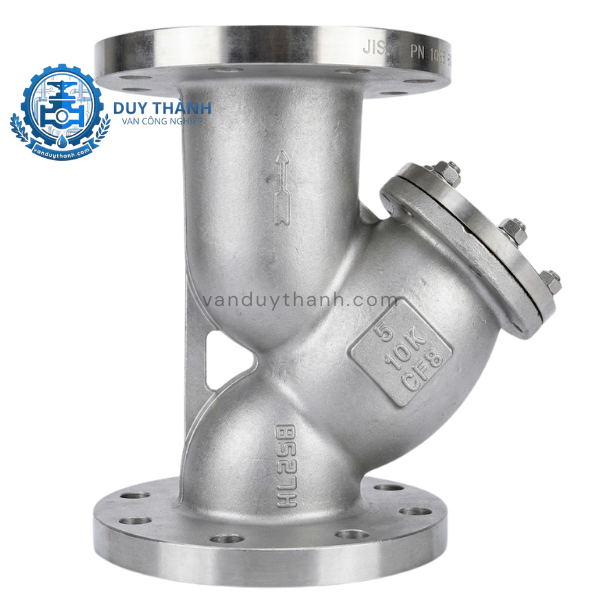

Hình ảnh thực tế của sản phẩm tại kho hàng

Sản phẩm Y lọc Inox 304 nổi bật ngay từ cái nhìn đầu tiên với bề mặt kim loại màu bạc mờ đặc trưng của dòng thép không gỉ. Bề mặt van được xử lý phun cát nhẵn mịn, không hề có các vết rỗ hay ba-via cơ khí.

Các thông số kỹ thuật cốt lõi như mác thép "CF8" hoặc "304", kích cỡ đường ống (ví dụ: DN50, DN100, DN150) và tiêu chuẩn áp lực (JIS 10K / PN16) được đúc nổi sắc nét, rõ ràng trên thân van. Phần mặt bích ở hai đầu được gia công phay phẳng tuyệt đối bằng máy CNC, giúp việc đồng bộ với đường ống trở nên vô cùng dễ dàng và đảm bảo độ thẩm mỹ cao cho mọi công trình.

3. Thông số kỹ thuật của Y Lọc Mặt Bích Jis 10k Pn16 Inox 304

Để giúp các kỹ sư thiết kế và bộ phận mua hàng dễ dàng lựa chọn đúng chủng loại thiết bị phù hợp với các tiêu chuẩn bản vẽ công trình, Van Duy Thành xin gửi tới bảng thông số kỹ thuật chi tiết của sản phẩm:

4. Cấu tạo và hình ảnh của Y Lọc Mặt Bích Jis 10k Pn16 Inox 304

Chi tiết cấu tạo cơ khí của thiết bị

Y lọc Inox 304 mặt bích có kết cấu cơ khí tinh gọn nhưng mang lại hiệu quả ứng dụng vô cùng cao, bao gồm các bộ phận chính sau:

• Thân van (Body): Được đúc bằng Inox 304 theo cấu trúc hình chữ Y với nhánh lọc hướng xuống dưới. Hai đầu của thân van là hai mặt bích đúc liền dải tiêu chuẩn JIS 10K hoặc PN16, đóng vai trò chịu áp lực chính từ hệ thống ống.

• Lưới lọc (Filter Mesh): Được làm hoàn toàn từ các sợi Inox 304 dập lỗ mịn hoặc đan lưới, đặt vừa khít bên trong lòng của nhánh xiên chữ Y. Bộ phận này chịu trách nhiệm chặn các hạt cặn bẩn lại và chỉ cho chất lưu đi qua.

• Nắp van (Bonnet): Được chế tạo cùng chất liệu Inox 304 với thân van, kết nối chặt chẽ với thân thông qua hệ thống bulông. Nắp van có thể tháo rời hoàn toàn khi cần rút lưới lọc ra bên ngoài để bảo trì.

• Gioăng làm kín (Gasket): Đặt ở vị trí tiếp giáp giữa thân van và nắp van. Thường sử dụng gioăng cao su chịu nhiệt Teflon (PTFE) hoặc gioăng chì chịu nhiệt cao nhằm đảm bảo lưu chất không rò rỉ ra môi trường bên ngoài.

• Nút xả cặn (Drain Plug): Được thiết kế ở phần đáy nắp van (đối với một số size lớn), cho phép xả nhanh các cặn bẩn nhỏ tích tụ ra ngoài mà không cần tháo toàn bộ nắp van.

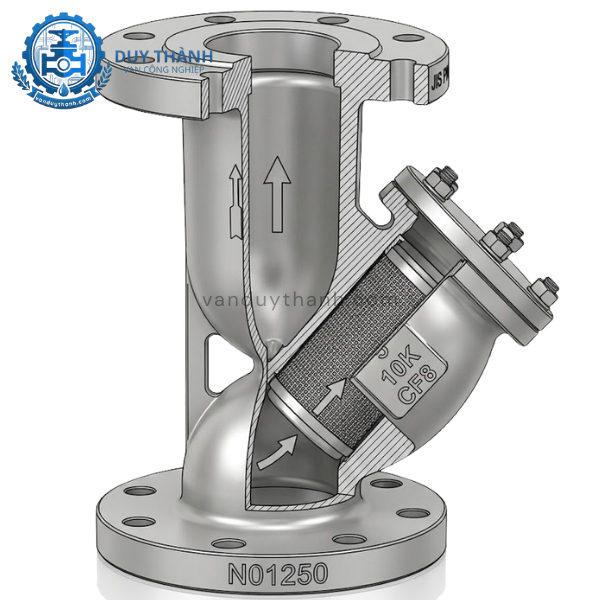

Hình ảnh bóc tách chi tiết

Khi nhìn vào sơ đồ bóc tách kỹ thuật, chúng ta sẽ thấy lưới lọc có cấu trúc hình ống trụ tròn thuôn dài. Khi dòng chảy đi vào, nó buộc phải đi vào bên trong lòng ống lưới này trước khi xuyên qua các mắt lưới để đi ra cổng xả. Điều này giúp toàn bộ rác thải đều bị giữ lại gọn gàng trong lòng lưới, ngăn ngừa tuyệt đối hiện tượng cặn rác bám dính vào các thành vách khác của van.

5. Nguyên lí làm việc của Y Lọc Mặt Bích Jis 10k Pn16 Inox 304

Nguyên lý vận hành của Y lọc mặt bích Inox 304 vô cùng đơn giản, dựa hoàn toàn trên lực cản cơ học tự nhiên và áp lực tịnh tiến của dòng lưu chất di chuyển trong hệ thống đường ống:

Khi hệ thống vận hành, dòng chất lưu (có thể là chất lỏng, hơi nóng hoặc khí nén) di chuyển qua cổng vào (Inlet) của y lọc và đi trực tiếp vào khoang chứa lưới lọc Inox 304. Do thiết kế dạng lưới hình ống trụ chặn ngang dòng chảy, toàn bộ dòng chất lưu bắt buộc phải đi xuyên qua các mắt lưới nhỏ để tiếp tục hành trình đến cổng ra (Outlet).

Tại đây, các hạt rác, cặn cơ học, xỉ hàn hoặc tạp chất rắn có kích thước lớn hơn đường kính mắt lưới sẽ không thể đi qua. Dưới tác động phối hợp giữa trọng lực tự nhiên và áp lực dòng chảy hướng xuống, các tạp chất này sẽ bị giữ lại, rơi xuống và tích tụ ở phần đáy của lưới lọc bên trong nhánh chữ Y. Dòng lưu chất sau khi đã được lọc sạch sẽ tiếp tục di chuyển qua cổng ra và đi tới các thiết bị máy móc phía sau một cách ổn định, an toàn mà không làm giảm công suất vận hành của hệ thống.

6. Môi trường ứng dụng của Y Lọc Mặt Bích Jis 10k Pn16 Inox 304

Nhờ việc sử dụng các vật liệu cao cấp là Inox 304 kết hợp đệm làm kín PTFE chịu nhiệt, dòng sản phẩm Y lọc mặt bích này sở hữu khả năng thích ứng hoàn hảo với rất nhiều môi trường lưu chất công nghiệp đa dạng:

• Hệ thống xử lý nước và chất thải: Ứng dụng rộng rãi trong các nhà máy cấp nước sạch công nghiệp, hệ thống xử lý nước thải chứa hóa chất loãng, nước sinh hoạt tòa nhà cao tầng và hệ thống phòng cháy chữa cháy (PCCC).

• Hệ thống hơi nóng và lò hơi (Steam): Nhờ khả năng chịu nhiệt độ cao lên tới 220°C, y lọc Inox 304 là thiết bị không thể thiếu đứng trước các cụm van giảm áp, van điều khiển, bẫy hơi của các hệ thống sấy công nghiệp, nhà máy dệt nhuộm, thực phẩm.

• Ngành chế biến thực phẩm, dược phẩm và đồ uống: Đáp ứng các tiêu chuẩn khắt khe về vệ sinh an toàn, không sinh rỉ sét, van được lắp trên các đường ống dẫn nước tinh khiết, nước giải khát, bia rượu, sữa sữa tiệt trùng.

• Ngành hóa chất, xăng dầu và khí nén: Sử dụng hiệu quả trong môi trường dẫn dầu truyền nhiệt, hóa chất mặn, axit loãng, hoặc các đường ống khí nén áp lực cao nhằm lọc bỏ bụi bẩn lơ lửng, bảo vệ các thiết bị đo áp suất và van điện từ.

7. Hướng dẫn lắp đặt và khắc phục lỗi thường gặp

Quy trình lắp đặt chuẩn kỹ thuật

Để thiết bị y lọc hoạt động hiệu quả tối đa và không xảy ra sự cố trong quá trình vận hành, việc lắp đặt cần tuân thủ nghiêm ngặt các bước sau:

• Bước 1: Kiểm tra chiều dòng chảy: Trên thân y lọc luôn có một mũi tên đúc nổi chỉ hướng dòng chảy. Quá trình lắp đặt phải đảm bảo hướng mũi tên này trùng khớp hoàn toàn với hướng di chuyển của lưu chất trong ống.

• Bước 2: Hướng đặt của nhánh lọc: Khi lắp đặt trên đường ống nằm ngang, phần nhánh chữ Y chứa lưới lọc phải luôn hướng xuống phía dưới đất. Thiết kế này giúp các hạt cặn bẩn bám lại ở đáy lưới do trọng lực, tránh hiện tượng rác trào ngược lại đường ống khi ngắt dòng. Nếu lắp đứng, dòng chảy phải đi theo hướng từ trên xuống dưới.

• Bước 3: Vệ sinh bề mặt: Làm sạch rác vụn, xỉ hàn bên trong lòng ống và trên bề mặt hai mặt bích đường ống trước khi lắp van.

• Bước 4: Sử dụng gioăng đệm: Chèn gioăng cao su chịu nhiệt hoặc gioăng teflon (PTFE) phù hợp giữa mặt bích của y lọc và bích đường ống để đảm bảo độ kín tuyệt đối.

• Bước 5: Siết bulông đối xứng: Thực hiện siết đều các bulông mặt bích theo hình ngôi sao hoặc đối xứng chéo nhau một cách từ từ để lực ép phân bố đồng đều, tránh siết lệch lực có thể gây rạn nứt tai bích.

Các lỗi thường gặp và cách khắc phục hiệu quả

Trong quá trình vận hành lâu dài, hệ thống có thể xuất hiện một số hiện tượng nhỏ, bạn có thể xử lý nhanh theo hướng dẫn dưới đây:

• Hiện tượng sụt áp, dòng chảy yếu dần:

  • Nguyên nhân: Do lưới lọc tích tụ quá nhiều rác thải và cặn bẩn sau thời gian dài vận hành, gây bít kín các mắt lưới.

  • Cách khắc phục: Khóa van chặn trước y lọc, xả hết áp suất trong ống, tháo các bulông nắp van và rút lưới lọc ra ngoài. Dùng vòi nước áp lực cao hoặc bàn chải vệ sinh sạch sẽ rác bẩn bám trên lưới rồi lắp lại vị trí cũ.

• Rò rỉ lưu chất tại vị trí nắp van:

  • Nguyên nhân: Do vòng gioăng làm kín giữa thân và nắp van bị mài mòn, rách sau thời gian dài chịu nhiệt độ cao hoặc do bulông nắp van bị nới lỏng do rung lắc hệ thống.

  • Cách khắc phục: Tiến hành siết đều lại các bulông nắp van. Nếu lưu chất vẫn rò rỉ, cần tháo nắp van và thay thế vòng gioăng làm kín mới.

8. Van Duy Thành chuyên cung cấp Y Lọc Mặt Bích Jis 10k Pn16 Inox 304 - Hàng mới chuẩn kỹ thuật

Van Duy Thành tự hào là đơn vị uy tín hàng đầu chuyên nhập khẩu và phân phối dòng sản phẩm Y Lọc Mặt Bích Jis 10k Pn16 Inox 304 chính hãng tại thị trường Việt Nam. Chúng tôi cam kết mang đến cho quý khách hàng những sản phẩm mới 100%, đạt chuẩn kỹ thuật khắt khe với đầy đủ giấy tờ chứng chỉ CO, CQ từ các thương hiệu uy tín hàng đầu tại Hàn Quốc, Đài Loan, Trung Quốc, Malaysia, Italy...

Đến với Van Duy Thành, quý khách sẽ được đội ngũ kỹ sư giàu kinh nghiệm trực tiếp tư vấn kỹ thuật chuyên sâu và báo giá tối ưu nhất, không qua trung gian. Mọi sản phẩm do Duy Thành cung cấp đều được áp dụng chính sách bảo hành chính hãng từ 12 tháng trở lên nếu phát sinh lỗi do nhà sản xuất, hỗ trợ giao hàng nhanh chóng trên toàn quốc.
