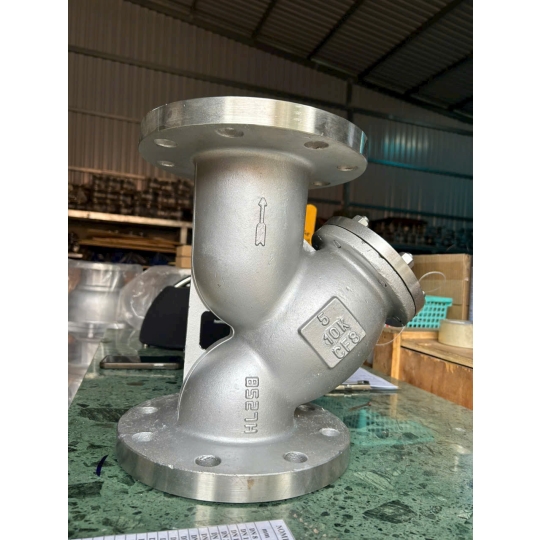

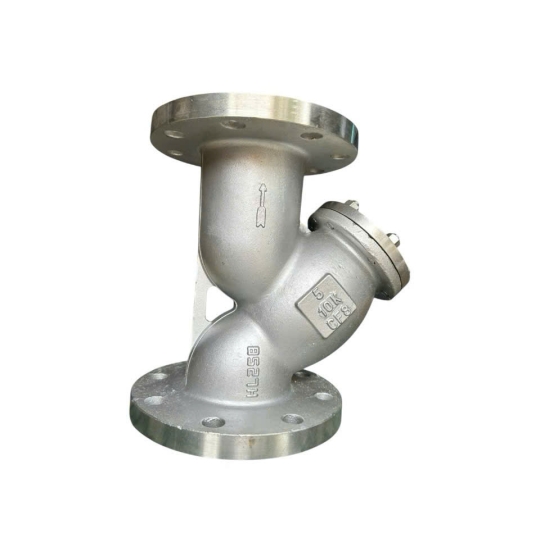

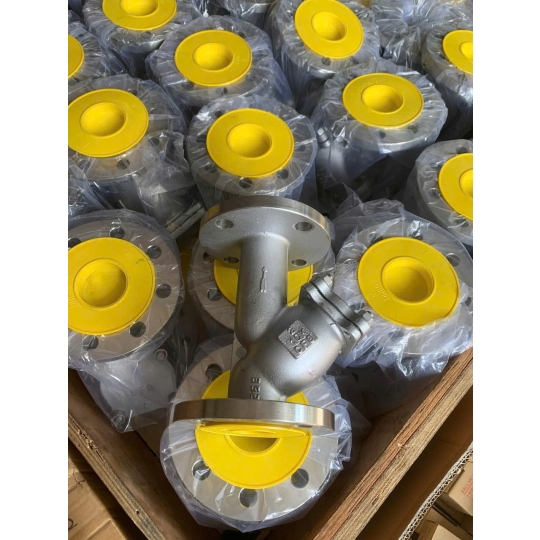

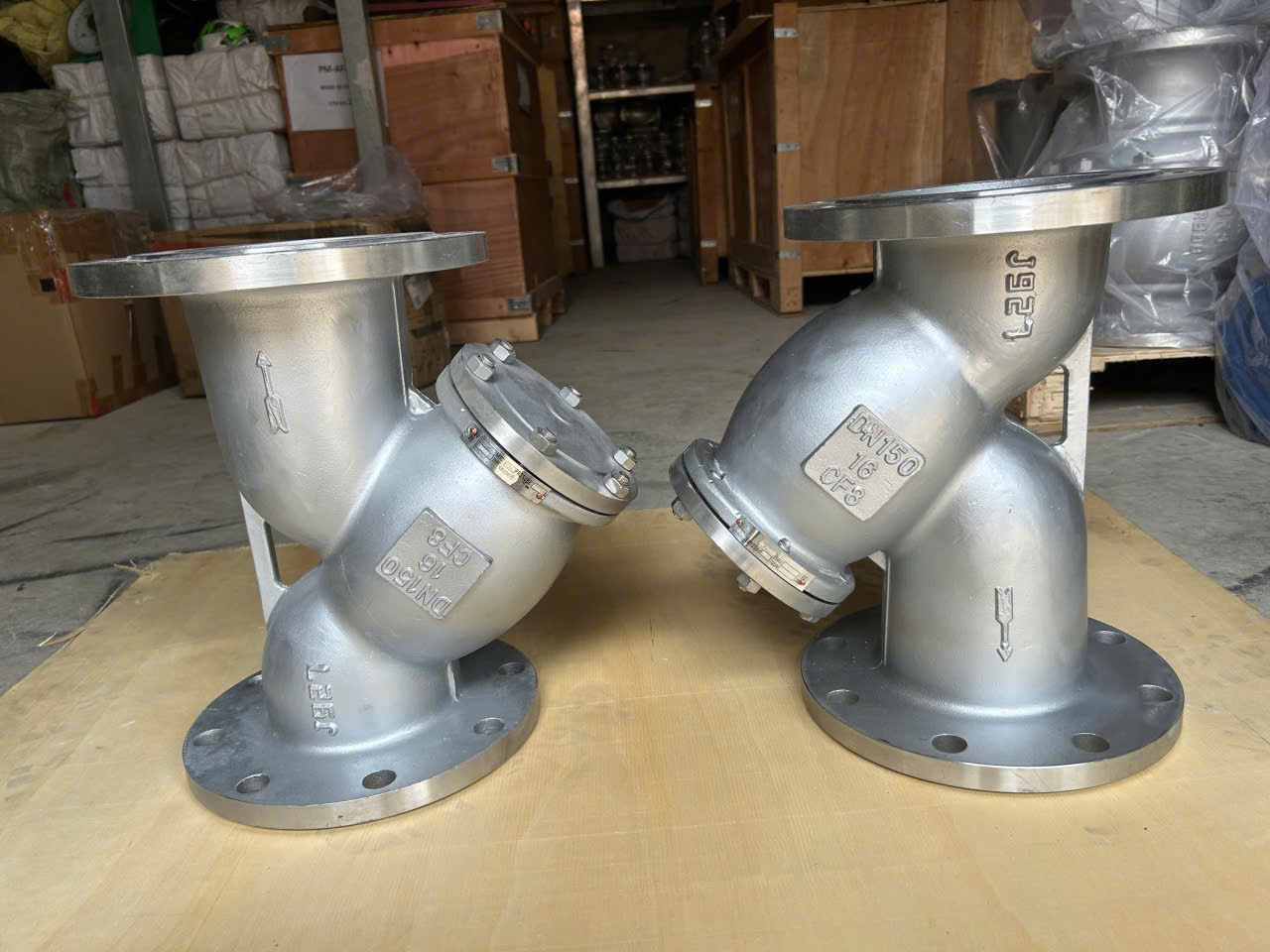

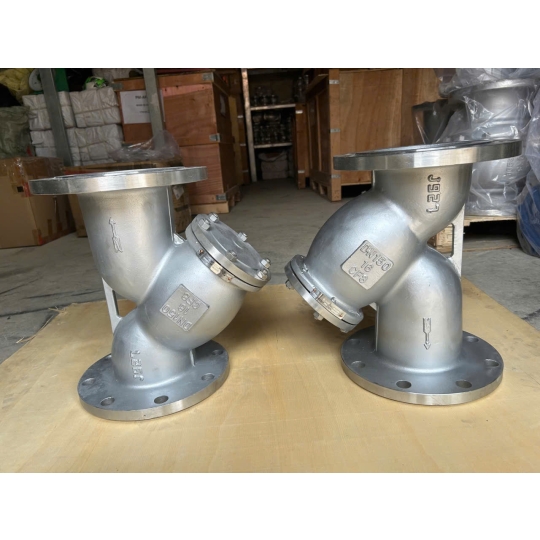

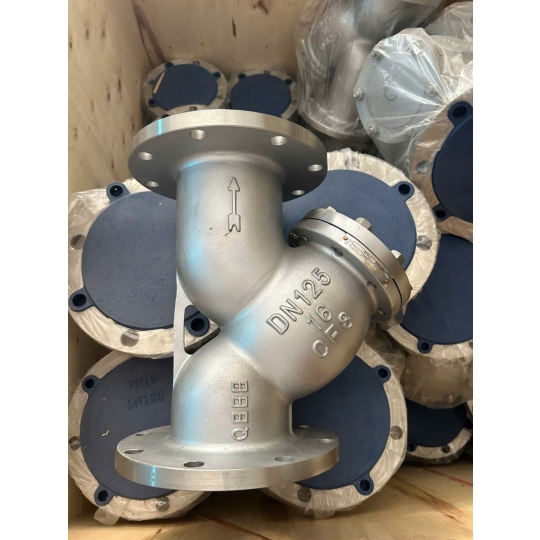

Y Lọc Inox 304 Mặt Bích Pn16 Jis 10k Dn200
Thiết bị Y lọc inox 304 DN200 sở hữu các đặc tính vận hành cốt lõi, đáp ứng hoàn hảo yêu cầu kỹ thuật của các đường ống lưu lượng lớn:
Đường kính định danh: DN200 (tương thích đường ống phi 219 mm).
Vật liệu thân và lưới: Thép không gỉ cao cấp Inox 304 hoặc Inox 316.
Chuẩn kết nối đường ống: Mặt bích tiêu chuẩn kỹ thuật JIS 10K hoặc PN16.
Ngưỡng áp suất làm việc: Tối đa đạt 16 kg/cm² (tương đương PN16).
Dải nhiệt độ ứng dụng: Vận hành bền bỉ từ -10°C đến 220°C.
Bộ phận gioăng làm kín: Vật liệu nhựa PTFE (Teflon) chống ăn mòn.
Hiệu suất tinh lọc lưới: Mật độ mắt lưới dao động từ 20 đến 400 mesh/cm².
Nguồn gốc xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, Malaysia, Italy.
Ứng dụng dòng lưu chất: Nước thải, nước sạch, hóa chất, thực phẩm, dược phẩm.
Chế độ bảo hành: Chính hãng 12 tháng, đi kèm chứng chỉ CO và CQ.
Y lọc inox 304 mặt bích PN16 JIS 10K DN200 là một thiết bị cơ khí cao cấp được lắp đặt cố định trên các hệ thống đường ống lưu chất có kích thước lớn. Tính năng cốt lõi và quan trọng nhất của dòng sản phẩm này là khả năng phân tách, giữ lại các tạp chất rắn, cặn bẩn, sỏi đá hoặc các mảnh vỡ cơ học ra khỏi dòng chảy lưu chất. Nhờ vật liệu chế tạo từ mác thép không gỉ SUS304 (hoặc SUS316 theo yêu cầu thiết kế), thiết bị mang lại khả năng chống oxy hóa tuyệt đối, chống chịu lực xé và lực co giãn cực tốt từ dòng chảy áp lực cao.
Bên cạnh đó, đặc tính chịu nhiệt vượt trội lên đến 220 độ C giúp van thích ứng hoàn hảo với các hệ thống tuần hoàn nóng lạnh liên tục. Thiết kế hình chữ Y độc đáo với góc nghiêng của bầu lọc được tính toán tối ưu giúp dòng lưu chất di chuyển qua thiết bị một cách mượt mà. Tính năng này giảm thiểu tối đa hiện tượng sụt áp dòng chảy, không gây hiện tượng búa nước hay cản trở vận tốc thiết kế của toàn bộ hệ thống trục chính.
Đối với các hệ thống đường ống công nghiệp DN200 (phi 219mm), lưu lượng và tốc độ dòng chảy là rất lớn, kéo theo nguy cơ phá hủy từ các tạp chất cơ học tăng lên gấp nhiều lần. Việc tích hợp Y lọc inox 304 DN200 mang lại các tác dụng thực tiễn vô cùng lớn:
Bảo vệ tuyệt đối hệ thống thiết bị phía sau: Các thiết bị đắt tiền nằm ở hạ nguồn như máy bơm ly tâm công suất lớn, van bướm điều khiển điện, van bi, đồng hồ đo lưu lượng điện từ rất dễ bị trầy xước, kẹt cánh hoặc hư hỏng nặng nếu bị rác lọt vào. Y lọc đóng vai trò như một lá chắn bảo vệ kiên cố.
Nâng cao chất lượng lưu chất đầu ra: Thiết bị giúp duy trì độ sạch, độ tinh khiết cho môi chất dẫn truyền, đáp ứng các tiêu chuẩn vệ sinh khắt khe trong khâu chế biến nguyên liệu lỏng hoặc xử lý nguồn nước.
Tối ưu hóa kinh tế vận hành: Nhờ giữ lại cặn bẩn từ sớm, hệ thống sẽ hạn chế tối đa các sự cố tắc nghẽn đột xuất, giúp doanh nghiệp tiết kiệm chi phí sửa chữa, thay mới linh kiện và tránh việc phải dừng dây chuyền sản xuất.
Để giúp các kỹ sư và chủ đầu tư dễ dàng lựa chọn sản phẩm phù hợp với bản vẽ thiết kế, Van Duy Thành xin cung cấp bảng thông số kỹ thuật chi tiết của thiết bị dưới đây:
| Thuộc tính kỹ thuật | Chi tiết thông số |
| Kích cỡ định danh | DN200 (Phù hợp với ống phi 219 mm - 8 Inch) |
| Chất liệu chế tạo thân | Thép không gỉ Inox 304 (CF8) hoặc Inox 316 (CF8M) |
| Chất liệu lưới lọc bên trong | Inox 304 / Inox 316 độ bền cơ học cao |
| Tiêu chuẩn kết nối mặt bích | JIS 10K / PN16 |
| Áp lực vận hành tối đa | 16 kg/cm² (1.6 MPa - PN16) |
| Ngưỡng nhiệt độ làm việc | -10°C đến 220°C |
| Mật độ tinh lọc của lưới | 20 mesh/cm² đến 400 mesh/cm² |
| Vật liệu đệm làm kín | PTFE (Teflon) chịu nhiệt, kháng hóa chất |
| Nguồn gốc nhập khẩu | Hàn Quốc, Đài Loan, Trung Quốc, Malaysia, Italy... |
| Chính sách và chứng chỉ | Bảo hành 12 tháng chính hãng, đầy đủ giấy tờ CO, CQ |

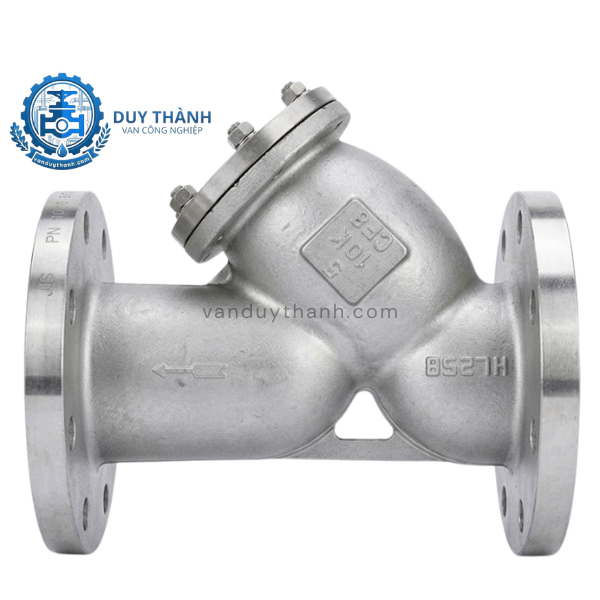

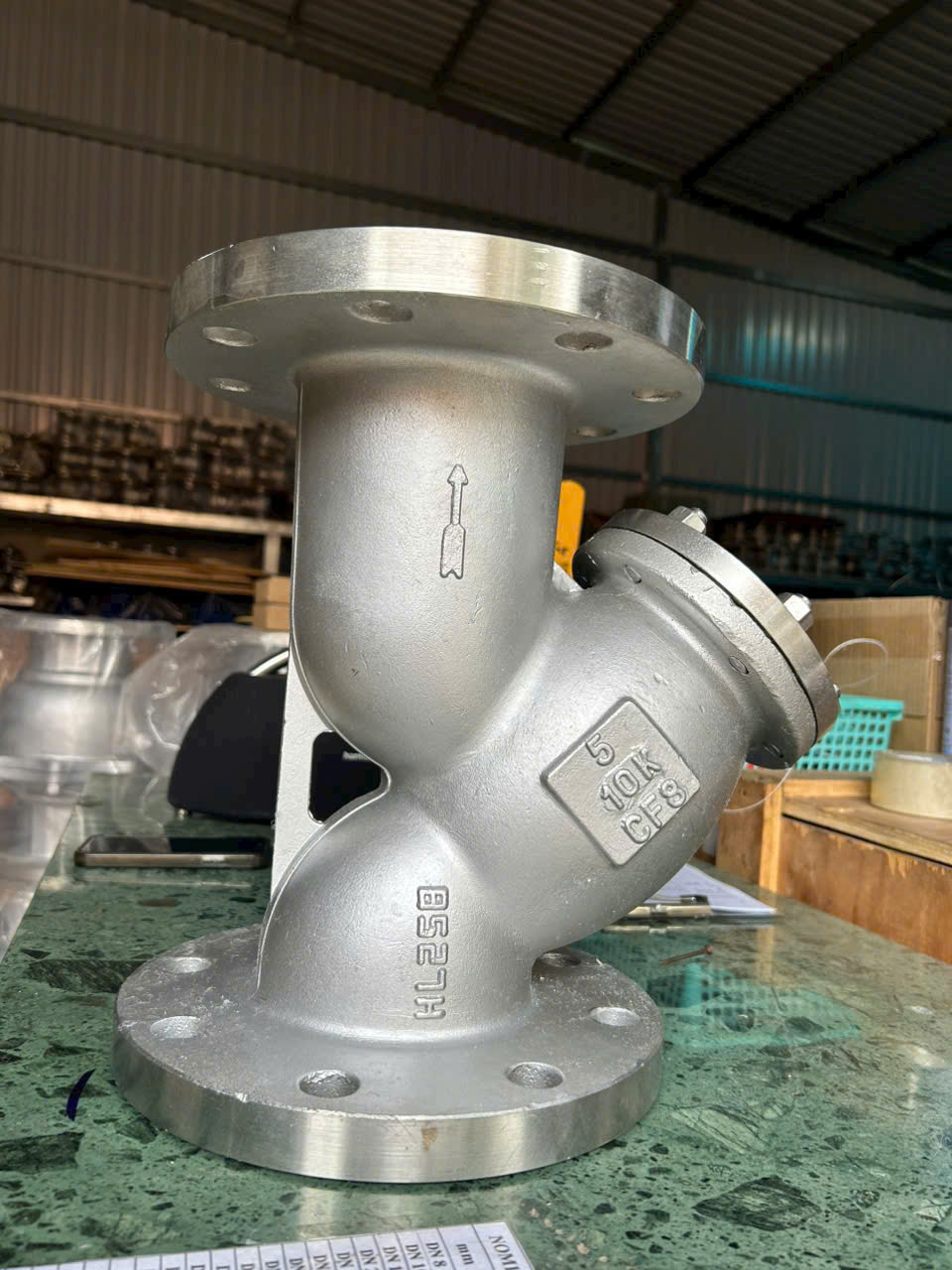

Sản phẩm có kết cấu cơ khí chắc chắn, đồng bộ, bao gồm 4 bộ phận chính cấu thành:
Thân van được đúc nguyên khối bằng inox 304 dày dặn để chịu được áp lực làm việc lớn lên tới PN16. Hai đầu thân van là hai mặt bích tiêu chuẩn JIS 10K hoặc PN16 giúp liên kết bu-lông trực tiếp vào đường ống. Nhánh chéo của thân van là nơi chứa lưới lọc rác, được thiết kế góc nghiêng khí động học nhằm tăng diện tích bề mặt lọc.
Đây là bộ phận chịu trách nhiệm chính trong việc giữ lại tạp chất. Lưới lọc của dòng DN200 thường có cấu tạo hai lớp: lớp ngoài là tấm inox đục lỗ định hình chịu lực, lớp bên trong là lưới inox đan mỏng với các mắt lưới (mesh) siêu nhỏ để giữ lại cặn mịn. Lưới lọc hoàn toàn có thể tháo rời để phục vụ bảo dưỡng.
Nắp van được bắt chặt vào nhánh nghiêng của thân van thông qua hệ thống bu-lông và đai ốc inox. Nắp van giữ lưới lọc cố định ở một vị trí chắc chắn dưới áp lực của dòng chảy. Trên nắp của một số dòng Y lọc cỡ lớn còn có thể tích hợp thêm nút xả cặn tiện lợi.
Để ngăn ngừa tình trạng rò rỉ môi chất ra ngoài môi trường thông qua vị trí tiếp xúc giữa thân van và nắp van, một vòng gioăng bằng chất liệu PTFE (Teflon) được chèn vào giữa. PTFE nổi tiếng với độ bền nhiệt cực tốt và trơ hoàn toàn trước các tác nhân hóa chất ăn mòn.

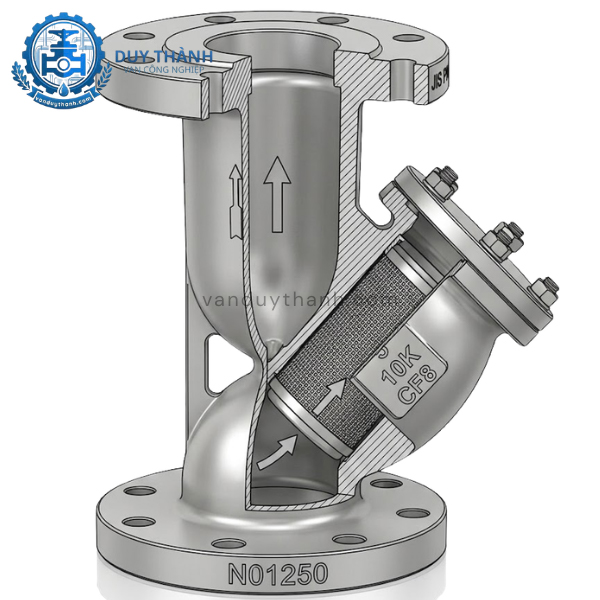

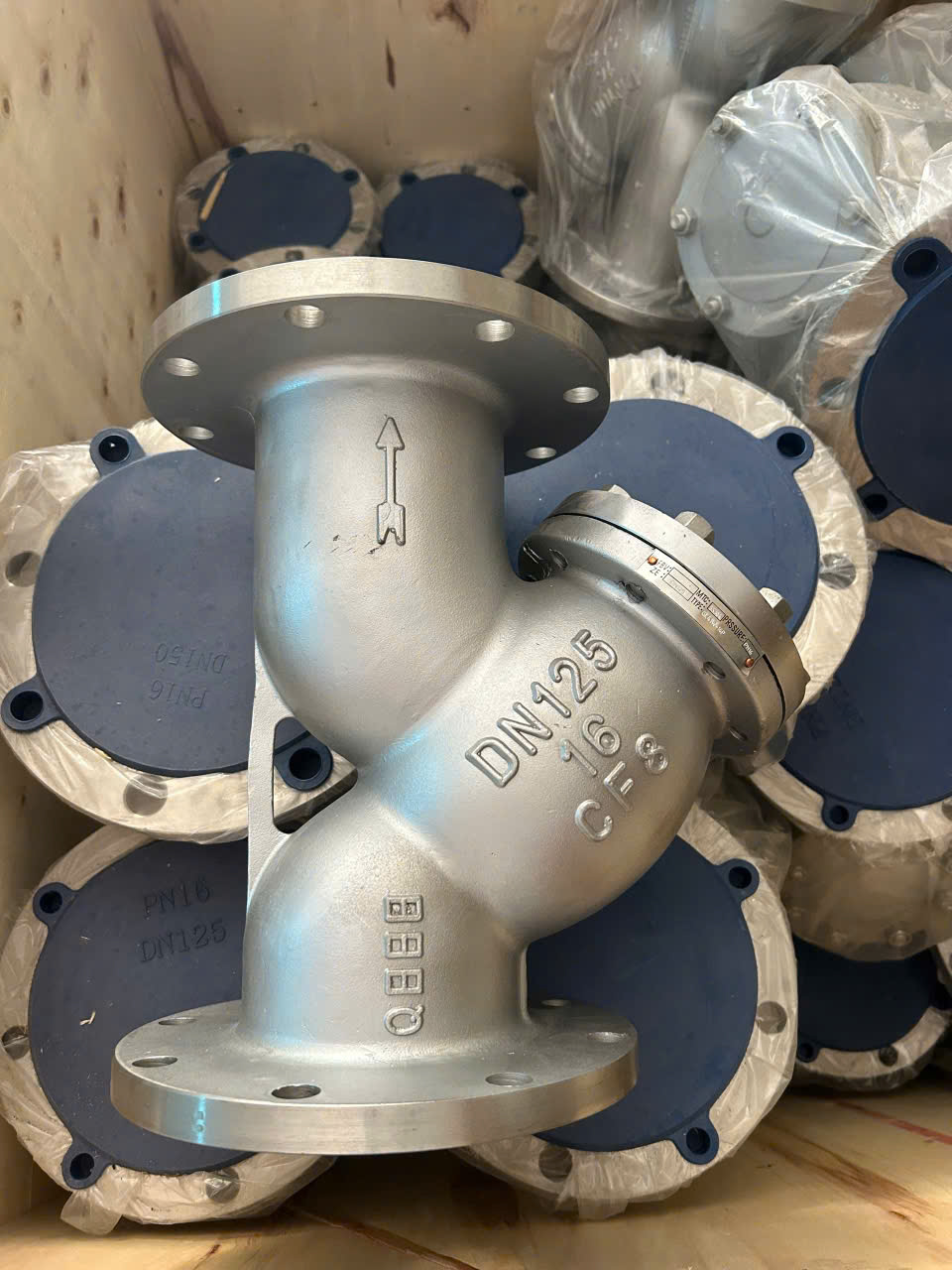

Y lọc inox 304 DN200 hoạt động dựa trên một nguyên lý cơ học thuần túy rất đơn giản nhưng mang lại hiệu quả tuyệt đối:
Khi dòng lưu chất (chất lỏng, hơi nóng hoặc khí) được luân chuyển qua đường ống dưới áp lực của máy bơm, nó sẽ đi vào cửa vào của Y lọc. Tại đây, cấu trúc hình học bên trong ép buộc toàn bộ lượng lưu chất phải đi qua lòng của lưới lọc hình trụ đặt ở nhánh xiên. Các lỗ nhỏ trên lưới lọc cho phép phân tử chất lỏng, chất khí đi qua dễ dàng để tiến đến cửa ra và tiếp tục hành trình trong đường ống.
Ngược lại, các tạp chất, cặn bẩn, rác thải cơ học có kích thước lớn hơn mắt lưới sẽ bị giữ lại bên trong lòng lưới lọc. Nhờ trọng lực và hướng dòng chảy hướng xuống, lượng rác này sẽ lắng xuống phần đáy của nhánh chữ Y. Quá trình lọc này diễn ra hoàn toàn tự động, liên tục và không làm gián đoạn dòng chảy cho đến khi lượng rác tích tụ quá nhiều cần được vệ sinh.
Nhờ sự kết hợp hoàn hảo giữa vật liệu inox 304 chống ăn mòn và kích thước đường ống lớn, thiết bị được ứng dụng rộng rãi trong các môi trường kỹ thuật khắt khe:
Hệ thống xử lý nước và cấp thoát nước: Trạm bơm nước thô, nhà máy xử lý nước thải đô thị, nước thải công nghiệp chứa tạp chất hữu cơ và hóa chất tẩy rửa.
Công nghiệp hóa chất, hóa dầu: Hệ thống truyền dẫn dung dịch axit loãng, kiềm, muối, các loại dung môi công nghiệp mỏ.
Ngành công nghiệp thực phẩm và đồ uống: Nhà máy chế biến nông sản, sản xuất bia rượu, nước giải khát, sữa nhờ đặc tính an toàn vi sinh, không gây độc và dễ tiệt trùng.
Ngành dược phẩm và mỹ phẩm: Các đường ống cấp nước cất, nước sản xuất y tế yêu cầu độ tinh khiết cực cao.
Việc lắp đặt một thiết bị cỡ lớn như DN200 yêu cầu sự chuẩn xác cao về mặt kỹ thuật để van hoạt động tối ưu nhất:
1 Kiểm tra lòng ống và hướng dòng chảy: Trước khi lắp, cần làm sạch lòng ống để tránh xỉ hàn còn sót lại. Quan sát mũi tên đúc nổi trên thân Y lọc để đảm bảo hướng mũi tên trùng với hướng di chuyển của lưu chất.
2 Hướng của bầu lọc rác: Khi lắp đặt trên đường ống nằm ngang, bầu lọc chứa lưới lọc phải hướng xuống phía dưới đất. Nếu lắp trên đường ống thẳng đứng, hướng dòng chảy bắt buộc phải đi từ trên xuống dưới để rác rơi vào đúng bầu chứa.
3 Lắp đặt mặt bích và gioăng đệm: Đặt gioăng đệm bích bằng cao su hoặc PTFE vào giữa mặt bích của đường ống và mặt bích của van để làm kín.
4 Siết bu-lông tiêu chuẩn: Tiến hành xỏ các bu-lông vào lỗ bích, thực hiện siết lực đều tay theo các cặp đối xứng nhau để đảm bảo hai mặt bích ép khít đều, tránh hiện tượng lệch tâm gây nứt bích hoặc rò rỉ áp lực.
5 Không gian bảo trì: Hãy chắc chắn để lại một khoảng không gian trống đủ rộng phía dưới nắp van để có thể dễ dàng tháo lắp, rút lưới lọc ra ngoài vệ sinh định kỳ.
Trong vòng đời vận hành của thiết bị, người dùng có thể đối mặt với một số lỗi cơ bản sau:
Lưu lượng dòng chảy giảm mạnh, áp suất sau van bị tụt:
Nguyên nhân: Do lượng rác, cặn bẩn bám dày đặc che kín toàn bộ bề mặt lưới lọc, gây nghẽn dòng.
Khắc phục: Đóng van chặn hai đầu, tháo các bu-lông nắp van, rút lưới lọc ra ngoài để vệ sinh bằng bàn chải hoặc vòi xịt áp lực, sau đó lắp lại.
Xuất hiện hiện tượng rò rỉ lưu chất ở phần nắp van:
Nguyên nhân: Gioăng PTFE làm kín bị rách, bị lệch do siết quá lực hoặc bu-lông nắp bị lỏng do rung lắc đường ống.
Khắc phục: Kiểm tra và thay thế vòng gioăng PTFE mới đúng kích cỡ, siết đều lại hệ thống bu-lông nắp van.
Rò rỉ ở mối nối mặt bích hai đầu:
Nguyên nhân: Gioăng bích bị hỏng hoặc hệ thống đường ống bị lệch tâm, siết bu-lông không đều lực.
Khắc phục: Căn chỉnh lại độ thẳng hàng của đường ống, thay gioăng đệm bích mới và siết lại bu-lông đúng kỹ thuật.
Van Duy Thành là thương hiệu uy tín lâu năm, chuyên nhập khẩu và phân phối trực tiếp các dòng van công nghiệp, đặc biệt là sản phẩm Y Lọc Inox 304 Mặt Bích PN16 JIS 10K DN200. Chúng tôi là đối tác tin cậy của nhiều nhà thầu cơ điện và các nhà máy lớn trên toàn quốc nhờ các cam kết chất lượng:
Sản phẩm chính hãng 100% từ các quốc gia công nghiệp hàng đầu như Hàn Quốc, Đài Loan, Malaysia, Trung Quốc, Italy.
Cung cấp đầy đủ chứng chỉ nguồn gốc xuất xứ (CO) và chứng chỉ chất lượng (CQ) của nhà sản xuất.
Chính sách bảo hành dài hạn lên đến 12 tháng, hỗ trợ kỹ thuật tận tình trước và sau khi mua hàng.
Hàng luôn sẵn kho số lượng lớn, giao hàng nhanh chóng, giá thành cạnh tranh nhất thị trường.
