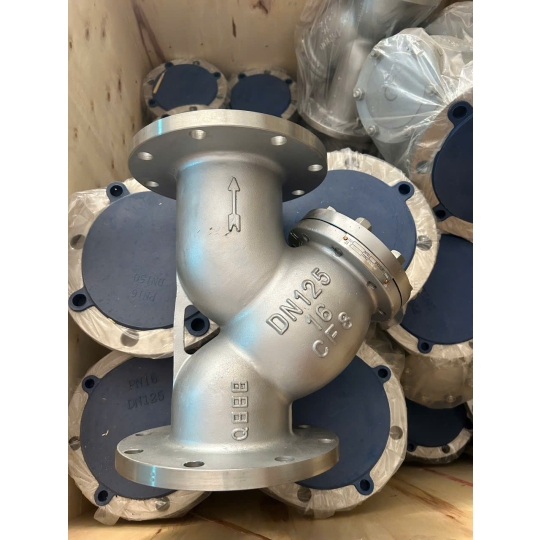

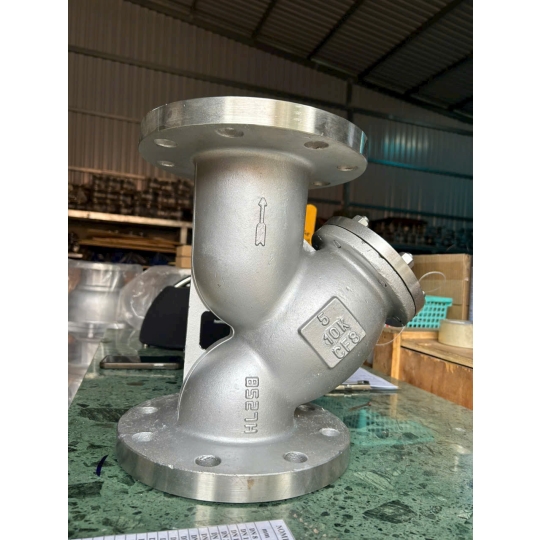

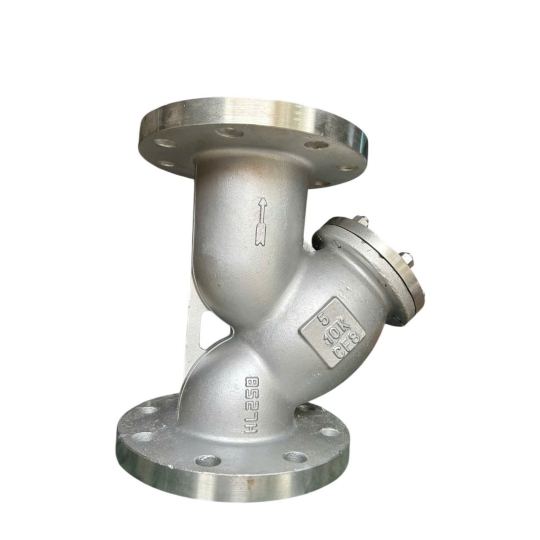

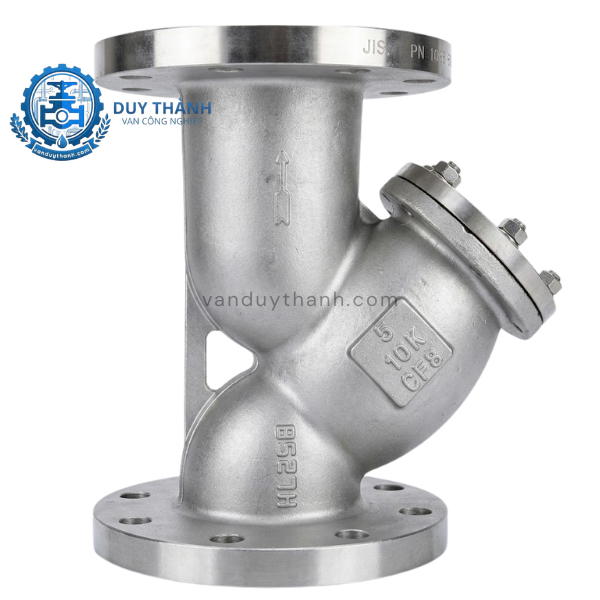

Y Lọc Inox 304 Mặt Bích Pn16 Jis 10k Dn125
Thiết bị Y lọc inox 304 DN125 sở hữu các thông số vận hành vượt trội, đáp ứng tốt tiêu chuẩn khắt khe của các hệ thống công nghiệp:
Kích cỡ định danh: DN125 (tương thích đường ống phi 141 mm).
Chất liệu chế tạo: Thân van và lưới lọc sản xuất từ thép không gỉ inox 304 hoặc inox 316.
Kiểu kết nối: Tiêu chuẩn mặt bích JIS 10K hoặc PN16, đảm bảo độ kín khít cao.
Áp suất làm việc tối đa: 16 kg/cm² (PN16).
Dải nhiệt độ chịu đựng: Dao động từ -10°C đến 220°C.
Vật liệu gioăng làm kín: Nhựa PTFE (Teflon) cao cấp chống ăn mòn.
Tốc độ và độ tinh lọc: Mật độ mắt lưới từ 20 đến 400 mesh/cm².
Xuất xứ thiết bị: Hàn Quốc, Đài Loan, Trung Quốc, Malaysia, Italy.
Môi trường lưu chất: Nước sạch, nước thải, hóa chất, thực phẩm, dược phẩm.
Y lọc inox 304 mặt bích PN16 JIS 10K DN125 là dòng thiết bị cơ khí chuyên dụng được lắp đặt trên hệ thống đường ống với tính năng cốt lõi là phân tách và loại bỏ các tạp chất rắn, hạt cặn, rác thải ra khỏi dòng lưu chất. Nhờ cấu tạo từ mác thép không gỉ SUS304 hoặc SUS316 cao cấp, sản phẩm sở hữu đặc tính cơ lý vượt trội, cho phép duy trì sự ổn định cấu trúc ngay cả khi chịu áp lực dòng chảy lớn lên tới 16 bar.
Một tính năng ưu việt khác của dòng sản phẩm này là khả năng kháng ăn mòn hóa học và chống oxy hóa tuyệt đối. Do đó, thiết bị không bị han gỉ, không làm biến đổi tính chất vật lý hay hóa học của môi trường đi qua, đáp ứng hoàn hảo các tiêu chí nghiêm ngặt về vệ sinh an toàn. Thiết kế phần nhánh lọc xiên góc thông minh giúp tối ưu hóa diện tích bề mặt lọc, giảm thiểu tối đa hiện tượng tổn thất áp suất (sụt áp) và không gây cản trở tốc độ dòng chảy định mức của hệ thống.
Trong bất kỳ hệ thống truyền dẫn chất lỏng hay chất khí nào, sự xuất hiện của các tạp chất cơ học như cát, sỏi, xỉ hàn hay mảnh vỡ kim loại luôn là mối hiểm họa tiềm tàng. Việc sử dụng Y lọc inox 304 DN125 mang lại những tác dụng thực tiễn to lớn cho công trình:
Bảo vệ toàn diện các thiết bị đắt tiền phía sau: Các thiết bị như máy bơm công nghiệp, đồng hồ đo lưu lượng, van giảm áp, van điều khiển tuyến tính thường có kết cấu cơ khí chính xác và rất nhạy cảm với rác. Y lọc giúp giữ lại vật thể rắn, ngăn chặn tình trạng kẹt cánh bơm, xước lòng van hay sai số thiết bị đo.
Đảm bảo chất lượng tinh khiết của lưu chất: Đối với dây chuyền sản xuất khép kín, thiết bị giúp lọc sạch cặn bẩn bám dính, nâng cao độ trong và độ sạch của dòng chảy trước khi đi vào giai đoạn chế biến hoặc xả thải.
Tiết kiệm tối đa chi phí vận hành: Việc ngăn ngừa sự cố tắc nghẽn từ sớm giúp hệ thống vận hành liên tục, giảm thiểu thời gian dừng máy đột xuất và tiết kiệm hàng loạt chi phí bảo dưỡng, sửa chữa cho doanh nghiệp.
Để thuận tiện cho quá trình tra cứu thông tin kỹ thuật trong khâu thiết kế và nghiệm thu hệ thống, Van Duy Thành xin gửi tới quý khách hàng bảng thông số tiêu chuẩn của sản phẩm:
| Đặc tính kỹ thuật | Chi tiết thông số |
| Kích thước danh định | DN125 (Phù hợp ống d141 - 5 Inch) |
| Chất liệu thân van | Thép không gỉ Inox 304 (CF8) / Inox 316 (CF8M) |
| Chất liệu lưới lọc | Inox 304 hoặc Inox 316 độ bền cao |
| Tiêu chuẩn mặt bích | Kết nối đa tiêu chuẩn JIS 10K / PN16 |
| Áp suất vận hành | tối đa 16 kg/cm² (1.6 MPa) |
| Nhiệt độ chịu tải | Từ -10°C đến 220°C |
| Biên độ lưới lọc | 20 mesh/cm² đến 400 mesh/cm² |
| Chất liệu làm kín | Nhựa chịu nhiệt PTFE (Teflon) |
| Xuất xứ sản phẩm | Hàn Quốc, Đài Loan, Malaysia, Trung Quốc, Italy |
| Giấy tờ đi kèm | Chứng chỉ xuất xứ và chất lượng CO, CQ đầy đủ |

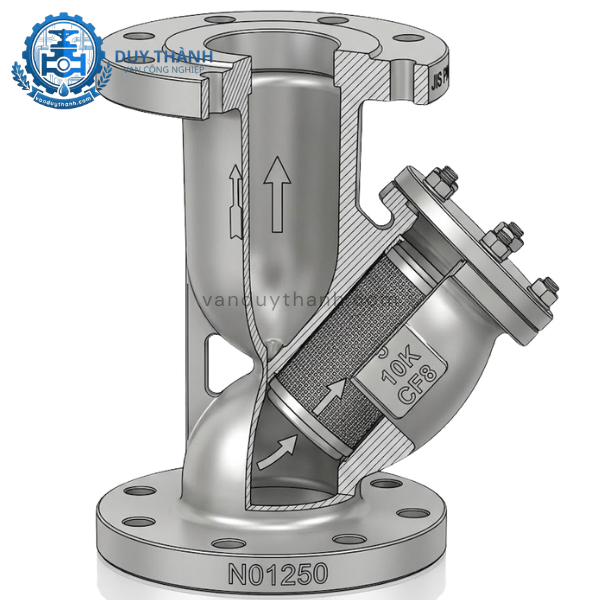

Thiết bị được thiết kế dựa trên cấu trúc hình chữ Y tối ưu lực học, bao gồm các thành phần cấu tạo chính được liên kết chặt chẽ với nhau:
Thân van được đúc nguyên khối từ inox 304 với độ dày thành van lớn, có khả năng chịu ứng suất kéo và ứng suất nén cực tốt. Hai đầu thân van được tạo hình thành hai mặt bích theo tiêu chuẩn JIS 10K hoặc PN16 để bắt bulong trực tiếp vào đường ống d141. Phần nhánh nghiêng chứa lưới lọc được tính toán góc lệch chuẩn xác để gom rác hiệu quả nhất.
Lưới lọc là linh hồn của thiết bị, nằm gọn bên trong nhánh nghiêng của thân van. Lưới thường được làm bằng tấm inox mỏng đục lỗ hình tổ ong, bên trong lót thêm một lớp lưới inox đan mịn. Mật độ mắt lưới (mesh) càng cao thì khả năng lọc các hạt bụi mịn càng tốt, tùy thuộc vào yêu cầu của từng hệ thống cụ thể.
Nắp van làm bằng inox 304 đồng chất, kết nối cố định với phần nhánh nghiêng của thân van thông qua các bulong định vị. Bộ phận này giữ nhiệm vụ ép chặt lưới lọc cố định tại vị trí làm việc. Khi cần vệ sinh, người dùng chỉ cần tháo nắp van ra là có thể lấy toàn bộ lưới lọc ra ngoài mà không ảnh hưởng tới kết cấu chung.
Để đảm bảo lưu chất không bị rò rỉ ra môi trường bên ngoài qua khe hở giữa thân van và nắp van, một vòng gioăng bằng chất liệu PTFE (Teflon) được chèn vào giữa. PTFE có hệ số ma sát thấp, trơ với hầu hết các loại hóa chất và chịu được nhiệt độ lên tới 220°C.
Cơ chế vận hành của Y lọc inox 304 DN125 hoàn toàn tự động và dựa trên nguyên lý lọc vật lý ngăn chặn gián tiếp:
Khi hệ thống máy bơm hoạt động, dòng lưu chất được đẩy đi với áp lực cao sẽ di chuyển vào cửa vào (Inlet) của Y lọc. Theo cấu trúc hình học bên trong van, dòng chảy buộc phải đi xuyên qua lòng của lưới lọc hình trụ. Tại đây, lưu chất dạng lỏng hoặc dạng khí sẽ lọt qua các khe lưới nhỏ và tiếp tục hành trình thoát ra cửa ra (Outlet) để đi vào hệ thống hạ nguồn.
Trong khi đó, tất cả các tạp chất, cặn bẩn, rác có kích thước lớn hơn mắt lưới sẽ bị giữ lại bên trong lòng lưới lọc. Dưới tác dụng của trọng lực và lực đẩy dòng chảy, các hạt cặn này sẽ rơi xuống và tích tụ lại ở phần đáy của nhánh chữ Y. Quá trình này diễn ra liên tục mà không cần bất kỳ nguồn năng lượng điện hay khí nén nào kích hoạt.
Sở hữu những đặc tính ưu việt về vật liệu chịu lực và chịu nhiệt, dòng Y lọc inox DN125 mặt bích được ứng dụng rộng rãi trong nhiều môi trường công nghiệp đa dạng:
Hệ thống cấp thoát nước và xử lý nước thải: Sử dụng tại các trạm bơm nước thô, nhà máy xử lý nước thải tập trung có chứa nhiều hóa chất ăn mòn, bùn hoạt tính và rác hữu cơ.
Ngành công nghiệp hóa chất và dung môi: Vận chuyển các dòng chất lỏng có tính axit, kiềm, muối muối hoặc dầu mỏ mỏ công nghiệp nhờ độ trơ bề mặt vượt trội của inox 304.
Ngành thực phẩm, bia rượu và nước giải khát: Lắp đặt trong các dây chuyền sản xuất nước ngọt, bia, sữa tươi tươi nhờ tính kháng khuẩn, dễ lau chùi và không sinh độc tố độc hại của vật liệu thép không gỉ.
Ngành dược phẩm và mỹ phẩm: Đảm bảo độ tinh khiết tối đa cho các nguồn nước cất gia nhiệt, hóa chất gốc làm thuốc trước khi đóng chai.
Lắp đặt đúng kỹ thuật quyết định trực tiếp đến tuổi thọ van và hiệu năng lọc rác của toàn bộ hệ thống. Quy trình lắp đặt cần tuân thủ các bước chuẩn hóa sau:
Trước khi đưa van vào vị trí, kỹ thuật viên cần làm sạch lòng ống để loại bỏ xỉ hàn hoặc bụi bẩn bám trong quá trình thi công trước đó. Kiểm tra kỹ mũi tên đúc nổi trên thân Y lọc để xác định đúng hướng dòng chảy của lưu chất.
Đặt Y lọc ở vị trí sao cho phần nhánh chữ Y chứa lưới lọc phải hướng xuống mặt đất (nếu lắp ống ngang). Điều này giúp rác tự động rơi xuống đáy chứa khi dòng chảy dừng lại. Nếu lắp ống đứng, hướng dòng chảy bắt buộc phải đi từ trên xuống dưới.
Tiến hành chèn gioăng đệm mặt bích giữa bích đường ống và bích van. Xỏ bulong và thực hiện siết đều tay theo hình ngôi sao hoặc đối xứng để lực ép dàn đều, tránh tình trạng lệch tâm gây nứt vỡ bích hoặc rò rỉ lưu chất khi vận hành thử áp.
Mặc dù là thiết bị có độ bền cao, nhưng trong quá trình sử dụng lâu dài, Y lọc DN125 vẫn có thể gặp một số hiện tượng cản trở vận hành:
Nguyên nhân: Lưới lọc bị rác thải bám kín toàn bộ bề mặt mắt lưới sau một thời gian dài không được bảo dưỡng, gây tắc nghẽn cục bộ.
Cách khắc phục: Khóa van chặn đầu nguồn, tiến hành tháo các bulong nắp van, rút lưới lọc ra ngoài. Sử dụng vòi xịt nước áp lực cao hoặc bàn chải mềm để làm sạch cặn bám, sau đó lắp lại vị trí cũ.
Nguyên nhân: Do vòng gioăng làm kín bằng PTFE bị biến dạng, rách do siết quá lực hoặc bị lão hóa theo thời gian vận hành.
Cách khắc phục: Tháo nắp van và tiến hành thay thế vòng gioăng PTFE mới đúng kích thước tiêu chuẩn, siết lại bulong vừa đủ lực.
Van Duy Thành hiện là đơn vị uy tín hàng đầu chuyên nhập khẩu và phân phối trực tiếp dòng sản phẩm Y lọc inox 304 mặt bích PN16 JIS 10K DN125 tại thị trường Việt Nam. Tất cả các sản phẩm do chúng tôi cung cấp đều được tuyển chọn kỹ lưỡng từ các thương hiệu danh tiếng của Hàn Quốc, Đài Loan, Malaysia, Italy và Trung Quốc.
Chúng tôi cam kết mang đến dòng sản phẩm đạt chuẩn chất lượng cao nhất với đầy đủ chứng chỉ xuất xứ CO và chứng chỉ chất lượng CQ từ nhà sản xuất. Với kho hàng diện tích lớn, Duy Thành luôn sẵn sàng đáp ứng mọi đơn hàng số lượng lớn cho các dự án, công trình kèm theo chính sách giá thành cạnh tranh nhất thị trường cùng chế độ hậu mãi chu đáo.
