Y Lọc Inox 304 Mặt Bích PN16 DN15 - DN400

Trong bất kỳ hệ thống đường ống công nghiệp hay dân dụng nào, tạp chất, cặn bẩn, cát sỏi và các mảnh vỡ cơ học luôn là "kẻ thù" giấu mặt gây hư hỏng cho van điều khiển, máy bơm và đồng hồ đo lưu lượng. Để giải quyết triệt để bài toán này, Y lọc inox 304 mặt bích PN16 DN15 - DN400 ra đời như một giải pháp bảo vệ tối ưu và không thể thay thế.

Sản phẩm được chế tạo từ chất liệu thép không gỉ cao cấp, kết hợp kiểu kết nối mặt bích PN16 chắc chắn, mang lại khả năng vận hành bền bỉ trong các môi trường khắc nghiệt. Hiện nay, Van Duy Thành là đơn vị uy tín chuyên cung cấp dòng lọc chữ Y inox 304 nhập khẩu chính hãng với đầy đủ dải kích cỡ từ DN15 (dùng cho ống nhỏ) đến DN400 (dùng cho các trục đường ống lớn), đáp ứng mọi tiêu chuẩn khắt khe của các nhà thầu.

1. Ưu điểm nổi bật của Y lọc inox 304 mặt bích PN16

Không phải ngẫu nhiên mà dòng y lọc rác inox 304 lại được ưu tiên lựa chọn vượt trội so với các dòng van lọc bằng gang hay đồng. Sản phẩm sở hữu những lợi thế cạnh tranh cốt lõi bao gồm:

• Khả năng chống ăn mòn tuyệt vời: Chất liệu inox 304 (CF8) giúp thiết bị không bị han gỉ khi tiếp xúc với nước mưa, nước thải, hóa chất nhẹ hoặc môi trường độ ẩm cao.

• Độ bền cơ học vượt trội: Khung thân dày dặn chịu được va đập mạnh, không bị nứt vỡ dưới áp lực dòng chảy lớn lên đến PN16 (16 kg/cm²).

• Dải kích cỡ cực kỳ đa dạng: Từ các size nhỏ như DN15, DN20, DN25 cho hệ thống phụ trợ đến kích cỡ trung bình và lớn như DN50, DN100, DN200, DN400 cho các nhà máy lớn.

• Kết nối mặt bích PN16 chắc chắn: Giúp phân bổ đều lực siết, hạn chế tối đa tình trạng rò rỉ lưu chất tại điểm kết nối, đồng thời chịu được sự rung chấn tốt từ hệ thống máy bơm.

• Thiết kế tối ưu dòng chảy: Cấu trúc nhánh chữ Y nghiêng góc hợp lý giúp tối thiểu hóa sự sụt giảm áp suất (pressure drop) khi lưu chất đi qua bộ lọc.

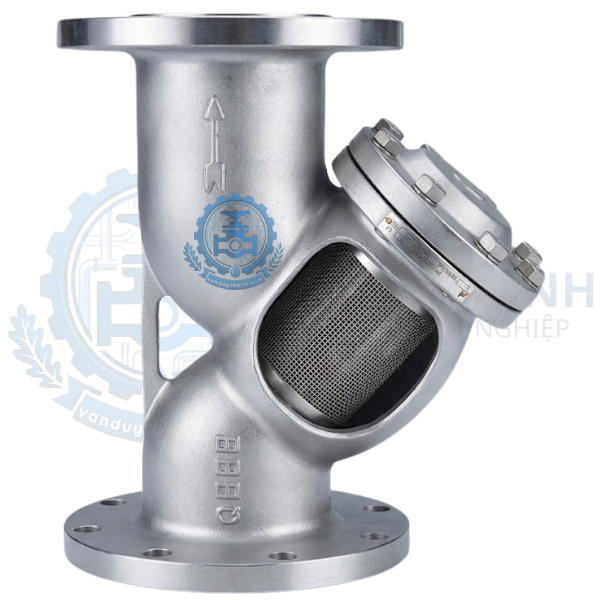

2. Cấu tạo chi tiết của Y lọc inox 304 mặt bích PN16

Một thiết bị y lọc mặt bích hoàn chỉnh được cấu thành từ 4 bộ phận chính, phối hợp chặt chẽ với nhau để đảm bảo hiệu suất lọc cao nhất:

• Thân van (Body): Đúc nguyên khối từ inox 304 có hình dáng chữ Y. Phần thân này chịu trách nhiệm nâng đỡ toàn bộ kết cấu và định hình hướng đi của dòng chảy. Hai đầu thân được đúc sẵn mặt bích tiêu chuẩn PN16.

• Lưới lọc (Mesh/Screen): Đây là "trái tim" của y lọc inox. Được làm bằng các tấm inox 304 đục lỗ kỹ thuật hoặc đan xen dạng lưới mịn. Bộ phận này nằm bên trong nhánh nghiêng của chữ Y, có nhiệm vụ giữ lại rác thải và cho chất lỏng sạch đi qua.

• Nắp van (Bonnet): Cũng được làm từ inox 304, kết nối với thân van thông qua các bu-lông. Nắp van có thể tháo rời dễ dàng để lấy lưới lọc ra ngoài vệ sinh khi rác đầy.

• Gioăng làm kín (Gasket): Thường làm bằng chất liệu PTFE (Teflon) hoặc cao cơ tổng hợp chịu nhiệt, đặt giữa thân van và nắp van để ngăn chặn tuyệt đối lưu chất rò rỉ ra môi trường bên ngoài.

3. Thông số kỹ thuật chi tiết của sản phẩm

Để giúp các kỹ sư và đơn vị thu mua dễ dàng lựa chọn, dưới đây là bảng thông số kỹ thuật chi tiết toàn diện của dòng Y lọc inox 304 mặt bích PN16 DN15 - DN400:

4. Nguyên lý hoạt động của Y lọc inox mặt bích

Y lọc inox 304 hoạt động dựa trên nguyên lý cơ học thuần túy (lọc trọng lực và chặn vật lý) vô cùng đơn giản nhưng mang lại hiệu quả tuyệt đối:

Khi dòng lưu chất chứa tạp chất đi vào cửa vào (Inlet) của van, dòng chảy sẽ bị chuyển hướng đi vào lòng của lưới lọc inox. Tại đây, các hạt cặn bẩn, rác thải, xỉ hàn có kích thước lớn hơn lỗ lưới sẽ bị chặn lại và giữ trong lòng lưới lọc hoặc rơi xuống phần đáy của nhánh chữ Y. Dòng chất lỏng hoặc chất khí sau khi đã được "lọc sạch" sẽ đi xuyên qua các khe lưới, tiếp tục di chuyển ra cửa ra (Outlet) để đi đến các thiết bị phía sau. Quá trình này diễn ra liên tục và hoàn toàn tự động mà không tiêu tốn bất kỳ nguồn năng lượng nào.

5. Ứng dụng thực tế của Y lọc inox 304 PN16

Nhờ sự vượt trội về chất liệu inox 304 cùng dải kích thước cực rộng từ DN15 - DN400, thiết bị này được ứng dụng rộng rãi trong nhiều ngành công nghiệp mũi nhọn:

• Hệ thống xử lý nước: Đường ống cấp nước sạch, hệ thống xử lý nước thải sinh hoạt và công nghiệp, trạm bơm nước áp lực cao.

• Ngành thực phẩm và đồ uống: Nhà máy sản xuất nước giải khát, bia rượu, sữa, nước mắm nhờ đặc tính kháng khuẩn và an toàn vệ sinh của inox 304.

• Công nghiệp hóa chất: Vận chuyển các dung dịch axit loãng, kiềm, dung môi và các chất lỏng có tính ăn mòn nhẹ.

• Hệ thống PCCC và HVAC: Lọc cặn trong các hệ thống điều hòa không khí trung tâm, hệ thống sưởi, và mạng lưới ống dẫn nước phòng cháy chữa cháy của các tòa nhà cao tầng.

• Ngành dầu khí và năng lượng: Hệ thống dẫn dầu, khí hóa lỏng, và hệ thống lò hơi (hơi nóng) có nhiệt độ lên tới 180°C.

6. Phân loại và hướng dẫn chọn sản phẩm phù hợp

Để chọn mua được sản phẩm y lọc rác tối ưu nhất cho công trình, bạn cần phân loại và lưu ý các tiêu chí sau:

Phân loại theo kích cỡ đường ống

• Nhóm kích cỡ nhỏ (DN15 - DN40): Thường dùng cho các nhánh ống phụ trợ, hệ thống đo đạc phòng Lab.

• Nhóm kích cỡ trung bình (DN50 - DN150): Kích cỡ phổ biến nhất trong các tòa nhà, nhà máy, hệ thống HVAC.

• Nhóm kích cỡ lớn (DN200 - DN400): Dành riêng cho các trục ống chính, nhà máy thủy điện, nhà máy xử lý nước tập trung.

Tiêu chí lựa chọn quan trọng

1. Xác định áp suất và nhiệt độ: Đảm bảo hệ thống vận hành không vượt quá PN16 và 180°C.

2. Kích thước lỗ lưới lọc: Nếu lọc nước thô, chọn lưới có lỗ lớn (2mm - 3mm) để tránh tắc nghẽn nhanh. Nếu bảo vệ van tinh vi, chọn lưới có mật độ lỗ dày hơn (1mm).

3. Tiêu chuẩn mặt bích: Kiểm tra mặt bích trên ống đang là tiêu chuẩn gì (BS, DIN, hay JIS) để chọn y lọc mặt bích có tâm lỗ bu-lông trùng khớp tuyệt đối.

7. Hướng dẫn lắp đặt và bảo dưỡng định kỳ

Việc lắp đặt đúng kỹ thuật và bảo dưỡng định kỳ quyết định đến 90% tuổi thọ của y lọc inox 304.

Hướng dẫn lắp đặt chuẩn kỹ thuật

• Hướng lắp đặt: Có thể lắp theo phương ngang hoặc phương đứng (chiều dòng chảy từ trên xuống). Tuy nhiên, phần nhánh chứa lưới lọc bắt buộc phải hướng xuống đất để rác tích tụ lại đúng vị trí.

• Chiều dòng chảy: Lắp đặt theo đúng hướng mũi tên được đúc nổi trên thân y lọc.

• Chêm đệm làm kín: Đặt gioăng PTFE vào giữa mặt bích của van và mặt bích của ống, tiến hành siết đều các bu-lông theo hình ngôi sao để lực ép cân bằng.

Quy trình bảo dưỡng và vệ sinh lưới lọc

• Bước 1: Đóng van chặn phía trước và phía sau y lọc để ngắt dòng chảy hoàn toàn.

• Bước 2: Dùng cờ lê tháo các bu-lông ở nắp van (Bonnet) ra.

• Bước 3: Lấy lưới lọc inox 304 ra ngoài, dùng vòi nước áp lực cao hoặc bàn chải để làm sạch toàn bộ cặn bẩn bám dính.

• Bước 4: Kiểm tra lưới lọc xem có bị rách hay móp méo không (nếu có phải thay thế). Sau đó đặt lại lưới vào thân, thay gioăng mới nếu gioăng cũ bị lão hóa và siết chặt nắp van lại như ban đầu.

Van Duy Thành chuyên cung cấp Y Lọc Inox 304 Mặt Bích PN16 DN15 - DN400

Nếu bạn đang tìm kiếm một đối tác cung ứng dòng sản phẩm y lọc inox 304 mặt bích PN16 chất lượng cao, Van Duy Thành chính là điểm đến tin cậy hàng đầu.

Chúng tôi cam kết:

• Hàng nhập khẩu chính hãng 100%, đầy đủ chứng chỉ CO, CQ, Parking List.

• Kho hàng luôn sẵn số lượng lớn đầy đủ quy cách từ DN15 đến DN400.

• Chính sách giá cạnh tranh nhất thị trường, chiết khấu cực cao cho các nhà thầu dự án.

• Giao hàng nhanh toàn quốc, hỗ trợ tư vấn kỹ thuật 24/7.
