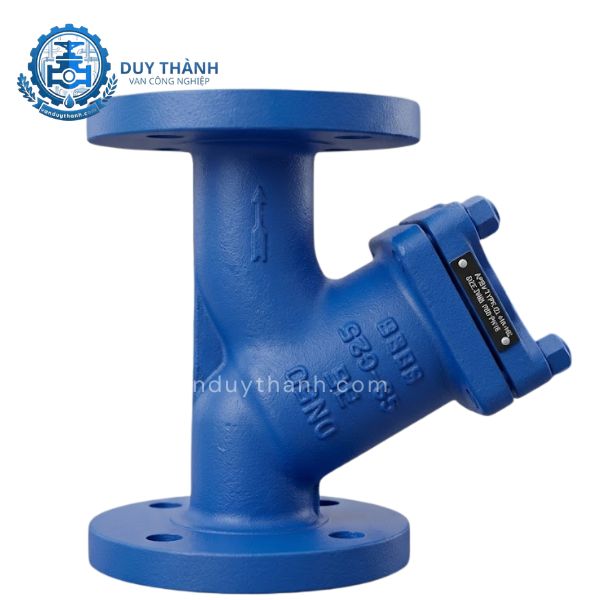

Van Y Lọc Thép Mặt Bích Etm DN15 - DN500

1. Tính năng của Van Y Lọc Thép Mặt Bích Etm DN15 - DN500

Van Y lọc thép mặt bích ETM là dòng van công nghiệp chuyên dụng được thiết kế với hình dáng chữ Y đặc trưng. Thiết bị này sở hữu nhiều tính năng vượt trội, đáp ứng hoàn hảo các tiêu chuẩn khắt khe của hệ thống đường ống hiện đại:

• Khả năng lọc sạch tạp chất tối ưu: Với thiết kế lưới lọc nghiêng một góc hợp lý, van cho phép giữ lại toàn bộ cặn bẩn, cát, rác thải, xỉ hàn... mà không làm gián đoạn hay giảm áp suất đáng kể của dòng chảy.

• Chịu áp lực và nhiệt độ cực cao: Nhờ cấu tạo từ vật liệu thép đúc, van Y lọc ETM có thể vận hành ổn định trong các môi trường có áp suất lên đến PN40 và nhiệt độ vượt ngưỡng 400°C, điều mà các dòng van gang hay van đồng không thể làm được.

• Dải kích cỡ toàn diện: Sản phẩm có đầy đủ các kích cỡ từ nhỏ DN15 (dùng cho đường ống phi 21mm) đến siêu lớn DN500 (dùng cho các trục đường ống chính công nghiệp), mang lại sự linh hoạt tối đa cho kỹ sư thiết kế.

• Kết nối mặt bích chắc chắn: Tiêu chuẩn kết nối mặt bích đa dạng giúp van dễ dàng tích hợp vào mọi hệ thống đường ống, đảm bảo độ kín khít tuyệt đối và chống rò rỉ lưu chất ra môi trường xung quanh.

2. Tác dụng của Van Y Lọc Thép Mặt Bích Etm DN15 - DN500

Trong một hệ thống tuần hoàn chất lỏng hoặc khí, các tạp chất cơ học xuất hiện là điều không thể tránh khỏi. Sự có mặt của van Y lọc ETM mang lại những tác dụng cốt lõi sau:

Bảo vệ các thiết bị đắt tiền phía sau

Các thiết bị như máy bơm, van giảm áp, van điều khiển, đồng hồ đo lưu lượng rất dễ bị hư hỏng, kẹt cánh quạt hoặc trầy xước buồng van nếu có rác lọt vào. Y lọc đóng vai trò như một "người lính gác" chặn đứng nguy cơ này, giúp kéo dài tuổi thọ cho toàn bộ hệ thống.

Tối ưu hóa hiệu suất vận hành

Bằng cách loại bỏ cặn bẩn liên tục, van giữ cho đường ống luôn thông thoáng, giảm thiểu tình trạng tắc nghẽn cục bộ. Điều này giúp hệ thống vận hành trơn tru, tiết kiệm năng lượng tiêu thụ cho máy bơm và giảm chi phí sửa chữa, bảo dưỡng định kỳ.

3. Thông số kỹ thuật của Van Y Lọc Thép Mặt Bích Etm

Dưới đây là bảng tổng hợp thông số kỹ thuật chi tiết của dòng sản phẩm Van Y lọc thép mặt bích ETM để quý khách hàng dễ dàng đối chiếu và lựa chọn:

4. Cấu tạo của Van Y Lọc Thép Mặt Bích Etm DN15 - DN500

Để chịu được áp lực cao và vận hành bền bỉ, cấu tạo của van Y lọc thép ETM bao gồm các bộ phận chính được liên kết cơ học vô cùng chặt chẽ:

• Thân van (Body): Được đúc nguyên khối từ thép carbon chịu lực. Thân van có hình chữ Y với nhánh chéo là nơi chứa lưới lọc. Hai đầu thân van được đúc sẵn mặt bích để kết nối với đường ống.

• Lưới lọc (Screen/Mesh): Là bộ phận cốt lõi nằm bên trong nhánh chéo của van, thường làm bằng thép không gỉ (Inox 304 hoặc 316) để chống ăn mòn. Lưới lọc có thể có nhiều tầng lỗ với kích thước từ vài chục đến vài trăm $\mu m$ (micro m) tùy thuộc vào độ sạch yêu cầu của lưu chất.

• Nắp van (Bonnet): Được làm cùng chất liệu với thân van, cố định vào thân bằng các bu-lông cường độ cao. Nắp van có thể tháo rời dễ dàng để lấy lưới lọc ra vệ sinh.

• Gioăng làm kín (Gasket): Nằm giữa nắp van và thân van, thường sử dụng vật liệu Graphite hoặc Inox quấn chì để chịu được nhiệt độ cao và áp suất lớn, ngăn chặn tuyệt đối tình trạng rò rỉ.

• Nút xả cặn (Drain Plug): Được thiết kế dưới đáy nắp van, cho phép xả nhanh các cặn bẩn nhỏ ra ngoài mà không cần phải tháo toàn bộ nắp van.

5. Nguyên lí làm việc của Van Y Lọc Thép Mặt Bích Etm

Nguyên lý hoạt động của van Y lọc thép ETM tương đối đơn giản nhưng mang lại hiệu quả cao dựa trên dòng chảy tự nhiên:

Khi lưu chất (nước, hơi, dầu...) đi vào van từ cửa vào, dòng chất lỏng sẽ bị bắt buộc phải đi qua phần lưới lọc hình trụ đặt ở nhánh chéo chữ Y trước khi đi ra cửa xả.

At tại đây, các tạp chất, hạt rắn, rác có kích thước lớn hơn lỗ lưới sẽ bị giữ lại và rơi xuống phần đáy của nhánh chữ Y (khoang chứa rác). Lưu chất sạch sau khi xuyên qua các lỗ lưới sẽ tiếp tục hành trình di chuyển trong đường ống mà không bị giảm áp suất quá nhiều.

6. Môi trường ứng dụng của Van Y Lọc Thép Mặt Bích Etm

Nhờ đặc tính chịu nhiệt và chịu lực vượt trội của vật liệu thép đúc, van Y lọc ETM được ứng dụng rộng rãi trong các môi trường công nghiệp nặng:

• Hệ thống hơi nóng (Steam): Các lò hơi, nồi hơi công nghiệp, nhà mạng nhiệt, nơi có nhiệt độ cực cao lên tới hơn 300°C đến 400°C.

• Ngành dầu khí và hóa chất: Hệ thống truyền dẫn dầu thô, dầu thành phẩm, các loại hóa chất không có tính ăn mòn quá mạnh đối với thép công nghiệp.

• Nhà máy điện: Hệ thống nước làm mát, hệ thống ngưng tụ nước trong các nhà máy nhiệt điện, thủy điện.

• Hệ thống cấp thoát nước áp lực cao: Đường ống dẫn nước khu công nghiệp, hệ thống phòng cháy chữa cháy (PCCC) cho các tòa nhà cao tầng đòi hỏi tiêu chuẩn áp lực lớn (PN25, PN40).

7. Hướng dẫn lắp đặt của Van Y Lọc Thép Mặt Bích Etm

Lắp đặt đúng kỹ thuật là yếu tố quyết định đến hiệu suất lọc và tuổi thọ của van. Khi lắp đặt van Y lọc ETM, cần tuân thủ các bước sau:

• Xác định chiều dòng chảy: Trên thân van luôn có đúc nổi một mũi tên chỉ hướng. Phải lắp đặt sao cho hướng mũi tên trùng với hướng di chuyển của lưu chất trong ống.

• Vị trí của nhánh chữ Y:

  • Đối với ống nằm ngang: Nhánh chữ Y phải hướng xuống dưới đất để trọng lực giúp cặn bẩn rơi vào khoang chứa rác, tránh hiện tượng rác chảy ngược lại ống khi dòng chảy ngắt.

  • Đối với ống thẳng đứng: Chỉ lắp khi dòng chảy có hướng từ trên xuống dưới, nhánh chữ Y cũng phải hướng xuống dưới. Vui lòng không lắp cho dòng chảy đi từ dưới lên.

• Vệ sinh trước khi lắp: Làm sạch lòng ống và mặt bích kết nối, loại bỏ xỉ hàn hoặc bụi bẩn bám trên đường ống trước khi siết bu-lông.

• Siết bu-lông mặt bích: Sử dụng vòng đệm (gioăng) phù hợp giữa hai mặt bích. Siết bu-lông đối xứng theo hình ngôi sao một cách đều tay để tránh hiện tượng vênh mặt bích gây rò rỉ.

8. Những lỗi thường gặp và cách khắc phục của Van Y Lọc Thép Mặt Bích Etm

Trong quá trình vận hành lâu dài, hệ thống có thể gặp một số sự cố liên quan đến van Y lọc. Dưới đây là cách nhận biết và xử lý:

Áp suất đường ống phía sau van bị giảm mạnh (Tụt áp)

• Nguyên nhân: Lưới lọc bị bám quá nhiều rác và cặn bẩn, làm bít các lỗ thông thủy của lưới.

• Cách khắc phục: Đóng các van chặn phía trước và sau Y lọc, tháo nắp van (Bonnet) ra, lấy lưới lọc ra ngoài và dùng vòi xịt áp lực cao để vệ sinh sạch sẽ, sau đó lắp lại.

Rò rỉ lưu chất tại vị trí nắp van hoặc mặt bích

• Nguyên nhân: Gioăng làm kín giữa nắp và thân bị rách, lão hóa do nhiệt độ, hoặc bu-lông bị lỏng do rung lắc hệ thống.

• Cách khắc phục: Siết chặt lại các bu-lông. Nếu vẫn rò rỉ, cần ngắt dòng chảy, tháo nắp van và thay thế gioăng làm kín mới.

Lưới lọc bị móp méo, rách hỏng

• Nguyên nhân: Do áp lực dòng chảy quá lớn đột ngột (hiện tượng búa nước) hoặc rác có kích thước quá lớn, sắc nhọn va đập.

• Cách khắc phục: Thay thế ruột lưới lọc mới có cùng kích thước và chất liệu phù hợp với model van ETM đang sử dụng.

9. Van Duy Thành chuyên cung cấp Van Y Lọc Thép Mặt Bích Etm DN15 - DN500

Nếu quý khách hàng đang tìm kiếm một đơn vị cung cấp dòng sản phẩm van Y lọc thép mặt bích ETM uy tín, chất lượng cao tại Việt Nam thì Van Duy Thành chính là điểm đến đáng tin cậy.

Chúng tôi cam kết:

• Sản phẩm nhập khẩu chính hãng ETM 100%, đầy đủ chứng chỉ CO, CQ rõ ràng nguồn gốc xuất xứ.

• Kho hàng luôn sẵn số lượng lớn các kích cỡ từ DN15 đến DN500, đáp ứng nhanh chóng mọi tiến độ công trình.

• Đội ngũ kỹ thuật viên giàu kinh nghiệm, tư vấn giải pháp tối ưu và chính xác nhất cho hệ thống của bạn.

• Chính sách giá cả cạnh tranh, chiết khấu cực tốt cho các nhà thầu và dự án lớn, đi kèm chế độ bảo hành dài hạn 12 tháng.
