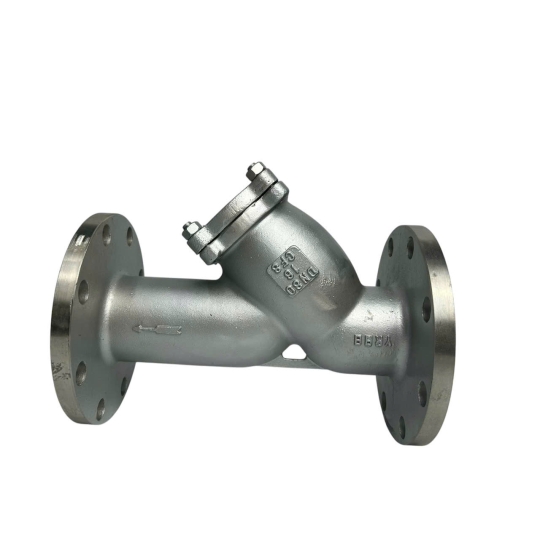

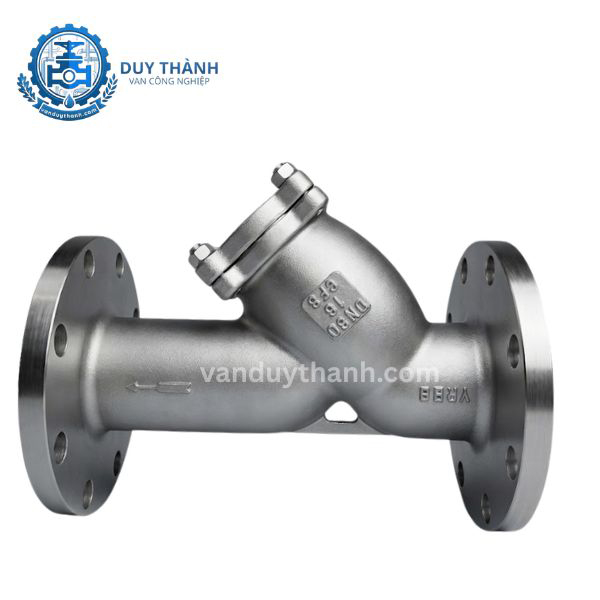

Van Y Lọc Rác Inox 304 Mặt Bích PN16 Afbv DN15 - DN500

Trong cấu trúc vận hành của mọi hệ thống đường ống công nghiệp, các thiết bị cơ khí chính xác như máy bơm, van giảm áp, van điều khiển điện/khí nén và đồng hồ đo lưu lượng luôn rất nhạy cảm với các dị vật cứng. Các loại tạp chất như xỉ hàn, đất đá, rác thô hoặc cặn canxi bám dính có thể dễ dàng làm rách gioăng, kẹt cánh van hoặc phá hủy buồng bơm. Để giải quyết triệt để nguy cơ này, Van Y Lọc Rác Inox 304 Mặt Bích PN16 Afbv DN15 - DN500 được xem là lá chắn công nghệ không thể thay thế.

Sản phẩm đến từ thương hiệu uy tín AFBV, sử dụng chất liệu thép không gỉ Inox 304 cao cấp đúc nguyên khối kết hợp với kiểu kết nối mặt bích đạt tiêu chuẩn khắt khe PN16. Điểm vượt trội của dòng sản phẩm này nằm ở dải kích thước cực rộng từ DN15 đến DN500, cho phép ứng dụng đồng bộ từ các đường ống vi sinh phòng thí nghiệm cho đến các trục cơ điện tổng của nhà máy quy mô lớn. Hiện nay, Van Duy Thành là đơn vị phân phối chính thức dòng y lọc inox AFBV này tại thị trường Việt Nam với đầy đủ chứng chỉ chất lượng CO, CQ.

1. Ưu điểm nổi bật của Van Y Lọc Rác Inox 304 Mặt Bích PN16 Afbv

Khi đặt lên bàn cân so sánh với các dòng van lọc rác làm từ gang xám, gang cầu hay nhựa PVC, y lọc rác inox 304 AFBV thể hiện những giá trị sử dụng hoàn toàn vượt trội nhờ các đặc tính kỹ thuật sau:

• Kháng ăn mòn và chống oxy hóa tuyệt đối: Nhờ hàm lượng Crom và Niken tối ưu trong hợp kim Inox 304, thiết bị trơ cứng trước các tác nhân gây oxy hóa từ môi trường, hoạt động tốt trong cả điều kiện ngập nước, nước thải sinh hoạt và các loại hóa chất lỏng nhẹ.

• Độ bền cơ học vượt trội dưới áp suất cao: Thiết kế độ dày thành van đáp ứng hoàn hảo tiêu chuẩn áp lực PN16 (16 bar), giúp van chịu được hiện tượng búa nước (water hammer) và các xung chênh lệch áp suất lớn mà không bị nứt vỡ hay rò rỉ.

• Chịu nhiệt độ cực hạn: Khác với các dòng van thông thường sử dụng gioăng cao su giới hạn dưới 100°C, y lọc inox AFBV trang bị gioăng làm kín bằng PTFE cao cấp, cho phép thiết bị hoạt động liên tục trong môi trường hơi nóng (steam) lên đến 220°C.

• Tối ưu hóa hình học dòng chảy: Độ nghiêng thân chữ Y được các kỹ sư AFBV tính toán mô phỏng động lực học chất lưu, giúp mở rộng diện tích bề mặt lọc, giảm tối đa hệ số cản thủy lực và hạn chế sụt áp (pressure drop) trên hệ thống.

• Dải kích cỡ toàn diện và linh hoạt: Cung cấp giải pháp trọn gói từ kích thước siêu nhỏ DN15 cho đến kích thước siêu lớn DN500, giúp các nhà thầu dễ dàng đồng bộ hóa vật tư thiết kế.

2. Cấu tạo chi tiết của sản phẩm

Một sản phẩm chất lượng cao luôn được cấu thành từ những chi tiết hoàn thiện tỉ mỉ. Van y lọc rác inox 304 mặt bích PN16 thương hiệu AFBV bao gồm 4 bộ phận nền tảng:

2.1. Thân van (Body)

Được đúc chính xác theo tiêu chuẩn CF8 (Inox 304). Thân van có kết cấu hình chữ Y, phần bầu lọc chéo xuống tạo không gian chứa cặn. Hai đầu kết nối đúc liền mặt bích chuẩn châu Âu PN16 (tiêu chuẩn DIN hoặc EN 1092-1) với độ dày bích vượt trội, chịu ứng suất kéo và ứng suất uốn rất tốt khi đường ống bị rung lắc.

2.2. Lưới lọc (Strainer Element / Mesh)

Là trái tim của y lọc rác, được chế tạo từ các tấm thép không gỉ Inox 304 dập lỗ chịu lực cao bên ngoài, lồng bên trong là lớp lưới đan mịn chịu trách nhiệm giữ lại các hạt cặn thô và cặn mịn. Tùy thuộc vào yêu cầu hệ thống, lưới có mật độ từ 20 mesh đến 400 mesh/cm² (lọc được các hạt có kích thước siêu nhỏ tính bằng micron).

2.3. Nắp van (Bonnet) & Nút xả đáy (Drain Plug)

Nắp van đồng chất liệu Inox 304, liên kết với thân qua các bu-lông inox. Bộ phận này giữ cố định lưới lọc và có thể tháo rời hoàn toàn để bảo dưỡng. Đặc biệt, từ kích cỡ DN50 trở lên, nắp van của AFBV được tích hợp sẵn một nút xả đáy (drain plug). Người vận hành chỉ cần tháo nút này để xả cặn nhanh mà không cần mở toàn bộ nắp van.

2.4. Gioăng làm kín (Gasket)

Được đặt tại vị trí tiếp giáp giữa thân van và nắp van. AFBV sử dụng vật liệu PTFE (Teflon) nguyên chất, có tính năng kháng hầu hết các loại dung môi, hóa chất và không bị lưu hóa hay giòn gãy ở nhiệt độ cao 220°C.

3. Thông số kỹ thuật chi tiết của Van Y Lọc Rác Inox AFBV

Để phục vụ công tác bóc tách khối lượng và kiểm duyệt kỹ thuật của các chủ đầu tư, Van Duy Thành cung cấp bảng thông số chi tiết dưới đây:

4. Nguyên lý hoạt động của Van Y Lọc Rác

Thiết bị vận hành tự động dòng chảy dựa trên cơ chế sàng lọc vật lý một chiều liên tục:

1. Khi hệ thống hoạt động, dòng lưu chất mang theo các hạt cặn bẩn di chuyển qua đường ống và đi vào cửa vào (Inlet) của y lọc rác.

2. Khi đi vào khoang van, dòng chảy bị chuyển hướng ép đi qua lõi lưới lọc Inox 304 đang đặt chéo góc.

3. Các chất rắn, hạt tạp chất có kích thước lớn hơn mắt lưới sẽ bị chặn đứng lại bên trong lòng lưới lọc. Dưới tác dụng của trọng lực và lực đẩy hướng xuống, cặn bẩn lắng tụ lại ở phần đáy bầu chữ Y.

4. Lưu chất sạch sau khi loại bỏ tạp chất sẽ xuyên qua các khe lưới, đi đến cửa ra (Outlet) và tiếp tục hành trình lưu thông an toàn trong hệ thống mà không làm ảnh hưởng đến các thiết bị phía sau.

5. Ứng dụng thực tế của dòng van cỡ DN15 - DN500

Sự đa dạng về kích cỡ giúp Van Y Lọc Rác Inox 304 Mặt Bích PN16 Afbv có mặt trong hầu hết các công trình công nghiệp và dân dụng hiện đại:

• Ứng dụng kích cỡ nhỏ (DN15 - DN50): Lắp đặt trong các hệ thống đường ống vi sinh, nhà máy sản xuất linh kiện điện tử, phòng thí nghiệm hóa chất, hoặc các nhánh ống cấp nước ngưng cho lò hơi nhỏ.

• Ứng dụng kích cỡ trung bình (DN65 - DN200): Sử dụng rộng rãi cho hệ thống bơm nước tòa nhà cao tầng, hệ thống phòng cháy chữa cháy (PCCC), đường ống phân phối ga, dầu và hệ thống điều hòa không khí trung tâm Chiller.

• Ứng dụng kích cỡ siêu lớn (DN250 - DN500): Chuyên dụng cho các trục ống dẫn nước thô đầu vào, nhà máy xử lý nước thải tập trung của khu công nghiệp, nhà máy thủy điện, nhiệt điện và các công trình thủy lợi lớn.

• Ngành công nghiệp đặc thù: Nhà máy chế biến thực phẩm, sữa, bia rượu, dược phẩm nhờ tính trơ hóa học tuyệt vời của Inox 304, không làm nhiễm bẩn hay thay đổi mùi vị của lưu chất.

6. Phân loại và chọn sản phẩm phù hợp

Để chọn mua được sản phẩm y lọc inox tối ưu nhất, quý khách hàng cần căn cứ vào các tiêu chí phân loại cụ thể sau:

6.1. Chọn theo kích thước đường ống

• Khách hàng cần đo chính xác đường kính ngoài của ống hoặc xem thông số trên bản vẽ kỹ thuật (Ví dụ: Ống phi 60mm tương đương kích cỡ van DN50, ống phi 219mm tương đương DN200). Việc chọn đúng size đảm bảo mặt bích PN16 của van trùng khớp hoàn toàn với tâm lỗ bu-lông của bích đường ống.

6.2. Chọn theo mật độ lưới lọc (Mesh)

• Hệ thống nước thô, nước thải: Nên chọn lưới có mật độ thưa (20 - 40 mesh) để tránh lưới bị nghẹt quá nhanh do rác thô lớn, giảm tần suất phải tháo van vệ sinh.

• Hệ thống hơi nóng, hóa chất tinh khiết: Nên chọn lưới có mật độ dày (80 - 400 mesh/cm²) để giữ lại các hạt bụi mịn, mạt sắt siêu nhỏ, bảo vệ tuyệt đối các bề mặt lòng van điều khiển.

7. Hướng dẫn lắp đặt và bảo dưỡng đúng kỹ thuật

Việc lắp đặt và bảo dưỡng chuẩn xác không chỉ giúp y lọc rác AFBV hoạt động hiệu quả mà còn kéo dài tuổi thọ cho toàn bộ hệ thống đường ống.

7.1. Hướng dẫn lắp đặt

• Kiểm tra chiều dòng chảy: Quan sát mũi tên hướng dòng chảy được đúc nổi trên thân van y lọc rác. Hướng mũi tên bắt buộc phải trùng với hướng đi của lưu chất trong ống.

• Định vị bầu lọc: Nếu lắp van trên đường ống nằm ngang, phần bầu lọc chữ Y chứa lưới phải hướng thẳng xuống mặt đất. Nếu lắp trên đường ống đứng, dòng lưu chất phải đi theo hướng từ trên xuống dưới để đảm bảo cặn bẩn bẫy được sẽ rơi xuống đáy bầu lọc thay vì trào ngược lại ống.

• Kỹ thuật siết bích: Chèn gioăng đệm bích bằng PTFE vào giữa van và ống. Tiến hành siết đều tất cả các đai ốc bu-lông theo nguyên tắc đối xứng góc (siết hình chữ X) để lực ép phẳng đều, tránh hiện tượng lệch bích gây rò rỉ.

7.2. Hướng dẫn bảo dưỡng định kỳ

1. Thực hiện cô lập đoạn ống bằng cách đóng các van chặn phía trước và phía sau y lọc rác.

2. Đảm bảo hệ thống đã nguội (đối với đường ống hơi nóng) và xả toàn bộ áp suất dư thông qua nút xả đáy (nếu có).

3. Sử dụng dụng cụ chuyên dụng nới lỏng bu-lông nắp van, tháo nắp và nhẹ nhàng rút lõi lưới lọc Inox 304 ra ngoài.

4. Vệ sinh lưới lọc bằng cách dùng vòi nước áp lực xịt từ trong ra ngoài kết hợp bàn chải mềm để loại bỏ hoàn toàn cặn bám. Không dùng vật nhọn đâm chọc làm rách lưới.

5. Kiểm tra vòng đệm PTFE xem có bị mòn hoặc rách không, nếu có hãy tiến hành thay mới để đảm bảo độ kín khít.

6. Đưa lưới lọc vào thân van, định vị đúng khớp, lắp nắp van và siết chặt bu-lông. Mở các van chặn từ từ để đưa hệ thống vào vận hành trở lại.

Van Duy Thành chuyên cung cấp Van Y Lọc Rác Inox 304 Mặt Bích PN16 Afbv

Quý khách hàng, nhà thầu đang có nhu cầu tìm kiếm dòng sản phẩm Van Y Lọc Rác Inox 304 Mặt Bích PN16 Afbv DN15 - DN500 chất lượng cao cho công trình? Van Duy Thành tự hào là đối tác chiến lược hàng đầu, chuyên cung cấp các giải pháp van công nghiệp và thiết bị đường ống uy tín.

• Cam kết sản phẩm chính hãng AFBV 100%, đầy đủ chứng từ CO, CQ và kiểm định chất lượng.

• Năng lực cung ứng vượt trội với kho hàng diện tích lớn, luôn sẵn hàng dải kích cỡ từ DN15 đến DN500.

• Giá thành cực kỳ cạnh tranh nhờ lợi thế nhập khẩu trực tiếp không qua trung gian, đi kèm chính sách chiết khấu sâu cho các dự án lớn.

• Dịch vụ chuyên nghiệp: Tư vấn kỹ thuật chuyên sâu miễn phí, hỗ trợ giao hàng nhanh chóng trên toàn quốc.

• Chính sách hậu mãi uy tín: Bảo hành chính hãng 12 tháng, thủ tục đổi trả nhanh chóng nếu phát hiện lỗi từ nhà sản xuất.
