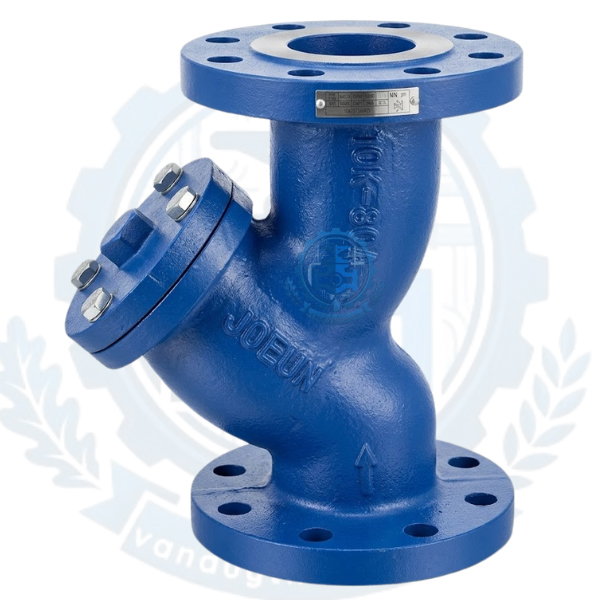

Van Y Lọc Gang Mặt Bích PN16 Joeun

1. Tính năng của Van Y Lọc Gang Mặt Bích PN16 Joeun

Van Y lọc gang mặt bích PN16 Joeun là dòng thiết bị cơ khí cao cấp được thiết kế đồng bộ theo tiêu chuẩn kép, mang đến khả năng vận hành vượt trội cho các hệ thống đường ống công nghiệp hiện đại:

• Khả năng tương thích tiêu chuẩn kép linh hoạt: Điểm đặc biệt của dòng van Joeun này là thiết kế tâm lỗ bu-lông mặt bích có thể linh hoạt lắp đặt vừa vặn với cả tiêu chuẩn châu Âu PN16 lẫn tiêu chuẩn Nhật Bản JIS 10K FF, giúp kỹ sư dễ dàng tích hợp vào nhiều hệ thống khác nhau.

• Độ bền cơ học ổn định: Thân van được đúc từ chất liệu gang cao cấp, giúp kết cấu tổng thể có khả năng chịu được các mức áp lực rung chấn cơ học mạnh từ máy bơm và dòng chảy tuần hoàn.

• Lưới lọc Inox 304 kháng ăn mòn tốt: Bộ phận lõi lọc làm từ thép không gỉ SUS304 cho phép van làm việc liên tục trong môi trường ẩm ướt, nhiệt độ cao hoặc lưu chất có độ mài mòn nhẹ mà không sợ bị hoen gỉ, rách hay biến dạng lưới.

• Tối ưu hóa hình dáng dòng chảy: Thiết kế góc nghiêng chữ Y được tính toán tối ưu giúp giảm thiểu tối đa hệ số cản thủy lực, đảm bảo áp suất dòng chảy sau khi đi qua van không bị sụt giảm quá nghiêm trọng.

2. Tác dụng của Van Y Lọc Gang Mặt Bích PN16 Joeun

Trong các hệ thống truyền dẫn chất lưu, sự có mặt của các tạp chất rắn như xỉ hàn, đất đá, hạt rỉ sét là nguyên nhân hàng đầu làm suy giảm hiệu suất và hỏng hóc thiết bị. Sự xuất hiện của Van Y lọc Joeun mang lại những tác dụng cốt lõi:

• Tấm lá chắn bảo vệ thiết bị đắt tiền: Van giữ vai trò thu gom toàn bộ rác, dị vật lơ lửng trước khi chúng kịp lọt vào các thiết bị cơ khí chính xác nằm ở hạ nguồn như van giảm áp, van một chiều, đồng hồ đo lưu lượng hay cánh quạt máy bơm.

• Đảm bảo chất lượng dòng lưu chất: Bằng cách loại bỏ các hạt rắn, van giúp dòng lưu chất như nước, hơi nóng hoặc khí nén đạt độ sạch ổn định để cấp vào các dây chuyền sản xuất hoặc chế biến một cách an toàn.

• Tối ưu hóa chi phí vận hành: Ngăn ngừa tối đa các sự cố kẹt van, nghẹt đường ống, từ đó giảm thiểu tần suất dừng máy đột xuất và tiết kiệm khoản chi phí lớn cho công tác sửa chữa, thay thế linh kiện.

3. Thông số kỹ thuật của Van Y Lọc Gang Mặt Bích PN16 Joeun

Dưới đây là bảng thông số kỹ thuật chi tiết của dòng van Y lọc Joeun tiêu chuẩn PN16/JIS10K được phân phối trực tiếp tại Van Duy Thành:

4. Cấu tạo của Van Y Lọc Gang Mặt Bích PN16 Joeun

Sản phẩm được hoàn thiện từ các module chi tiết có thể tháo rời, giúp việc vận hành và bảo dưỡng diễn ra một cách logic, khoa học:

• Thân van chữ Y (Body): Bộ phận chịu lực chính, được đúc nguyên khối bằng gang. Hai đầu đúc liền mặt bích dày dặn theo tiêu chuẩn PN16/JIS10K để kết nối chắc chắn vào ống dẫn phi 76mm (DN65) đến phi 219mm (DN200).

• Nắp van (Bonnet): Được làm cùng chất liệu gang với thân van, liên kết cố định thông qua hệ thống bu-lông chịu lực. Trên nắp thường tích hợp lỗ xả cặn (tùy phiên bản) để có thể vệ sinh nhanh.

• Lưới lọc (Mesh / Screen): Chi tiết cốt lõi nằm ở nhánh chéo, chế tạo từ Inox 304. Lưới gồm hai lớp (lớp khung đục lỗ chịu lực bên ngoài và lớp lưới đan mịn bên trong) giúp lọc sạch các hạt cặn có kích thước từ thô đến mịn.

• Gioăng làm kín nắp (Gasket): Đệm giữa phần tiếp giáp thân và nắp, sử dụng vật liệu chịu nhiệt đặc biệt để ngăn lưu chất rò rỉ ra bên ngoài dưới áp lực 16 bar và nhiệt độ 220°C.

5. Nguyên lý làm việc của Van Y Lọc Gang Mặt Bích PN16 Joeun

Van Y lọc hoạt động theo nguyên lý lọc cơ học dòng chảy thẳng hoàn toàn tự động mà không cần nguồn năng lượng kích hoạt:

1. Khi dòng lưu chất (nước, hơi, khí) di chuyển vào cửa vào của van, cấu trúc chữ Y sẽ điều hướng dòng chảy đi xuyên qua lòng lưới lọc Inox 304.

2. Chất lưu sạch và các hạt tạp chất siêu nhỏ (nhỏ hơn kích thước mắt lưới) sẽ dễ dàng đi xuyên qua lưới và thoát ra ngoài thông qua cửa ra (Outlet) để tiếp tục chu trình.

3. Ngược lại, các dị vật, rác thải, xỉ hàn lớn hơn mắt lưới sẽ bị giữ lại bên trong lòng lưới lọc. Dưới lực đẩy của dòng chảy và trọng lực tự nhiên, rác sẽ rơi xuống và tích tụ lại ở phần đáy của nhánh chéo (nơi tiếp giáp với nắp van), giữ cho dòng chảy phía sau luôn thông suốt và sạch sẽ.

6. Môi trường ứng dụng của Van Y Lọc Gang Mặt Bích PN16 Joeun

Sở hữu khả năng chịu nhiệt cao lên đến 220°C và kết nối mặt bích đa năng, sản phẩm được ứng dụng rộng rãi trong nhiều môi trường công nghiệp khắc nghiệt:

• Hệ thống hơi nóng (Steam System): Ứng dụng phổ biến trong các đường ống dẫn hơi bão hòa của lò hơi, nồi hơi tại các nhà máy dệt may, thực phẩm, sấy công nghiệp.

• Hệ thống cấp thoát nước: Các trạm bơm nước sạch, nhà máy xử lý nước thải tập trung, hệ thống giải nhiệt tuần hoàn (Cooling Tower) của nhà máy.

• Hệ thống phòng cháy chữa cháy (PCCC): Đường ống cấp nước trục chính cho hệ thống chữa cháy của tòa nhà cao tầng, khu đô thị, trung tâm thương mại.

• Hệ thống khí nén và dầu: Các đường ống phân phối khí nén áp lực cao, đường truyền tải dầu thủy lực, dầu bôi trơn trong các nhà máy chế tạo máy, cơ khí nặng.

7. Hướng dẫn lắp đặt Van Y Lọc Gang Mặt Bích PN16 Joeun

Lắp đặt đúng kỹ thuật là yếu tố quyết định giúp van đạt hiệu suất lọc cao nhất và kéo dài tuổi thọ cho toàn hệ thống.

7.1. Công tác chuẩn bị

• Vệ sinh sạch sẽ bên trong lòng ống dẫn, loại bỏ hoàn toàn các mảnh vụn cắt ống, xỉ hàn tồn đọng.

• Kiểm tra kỹ mũi tên chỉ hướng dòng chảy được đúc nổi trên thân van Joeun để đảm bảo lắp đúng chiều đi của lưu chất.

7.2. Các bước lắp đặt chi tiết

• Cân chỉnh vị trí: Van có thể lắp theo phương ngang hoặc phương thẳng đứng (nhưng chỉ khi dòng chảy hướng từ trên xuống). Nhánh chữ Y chứa lưới lọc phải luôn luôn quay hướng xuống phía mặt đất để tạo không gian tích tụ rác.

• Đặt gioăng làm kín: Đặt gioăng đệm bích (loại cao su hoặc PTFE chịu nhiệt) vào giữa mặt bích của van và đường ống, căn chỉnh cho đồng tâm lỗ bu-lông.

• Siết bu-lông: Xỏ bu-lông và tiến hành siết đều tay theo sơ đồ đối xứng (hình ngôi sao) để lực ép dàn đều, tránh tình trạng siết lệch gây nứt vỡ mặt bích gang hoặc rò rỉ lưu chất.

8. Những lỗi thường gặp và cách khắc phục Của Van Y Lọc Gang Mặt Bích PN16 Joeun

Trong quá trình vận hành dài ngày, van có thể gặp một số hiện tượng dưới đây và cần được xử lý kịp thời:

8.1. Áp suất hệ thống giảm mạnh, dòng chảy bị nghẹt

• Nguyên nhân: Lưới lọc bên trong đã giữ lại quá nhiều rác thải, cặn bẩn bám kín các lỗ lưới làm bít tắc dòng chảy.

• Cách khắc phục: Đóng các van chặn phía trước và sau Y lọc, tháo các bu-lông ở nắp van, rút lõi lưới lọc Inox 304 ra ngoài, dùng vòi nước áp lực xịt rửa sạch cặn bẩn rồi lắp lại vị trí cũ.

8.2. Rò rỉ lưu chất tại vị trí nắp van hoặc mối nối bích

• Nguyên nhân: Bu-lông nắp bị lỏng do rung động, gioăng làm kín nắp bị rách do quá nhiệt, hoặc gioăng mặt bích bị lệch trong quá trình lắp đặt.

• Cách khắc phục: Tiến hành siết chặt lại các hệ thống bu-lông. Nếu hiện tượng rò rỉ vẫn tiếp diễn, cần ngắt hệ thống để thay thế gioăng chịu nhiệt mới phù hợp.

9. Van Duy Thành chuyên cung cấp Van Y Lọc Gang Mặt Bích PN16 Joeun

Nếu quý khách hàng đang tìm kiếm giải pháp lọc rác tối ưu cho hệ thống đường ống của mình, Van Duy Thành là đơn vị phân phối dòng sản phẩm Van Y Lọc Gang Mặt Bích PN16 Joeun chính hãng Hàn Quốc chất lượng cao hàng đầu hiện nay.

Chúng tôi cam kết cung cấp các sản phẩm chính hãng 100%, đầy đủ kích cỡ từ DN65 đến DN200 với đầy đủ giấy tờ chứng nhận xuất xứ CO, CQ. Đến với Van Duy Thành, quý khách hàng sẽ được hưởng chính sách giá cạnh tranh nhất, chế độ bảo hành dài hạn cùng dịch vụ tư vấn kỹ thuật chuyên sâu từ đội ngũ kỹ sư giàu kinh nghiệm, đảm bảo mang lại sự an tâm tuyệt đối cho công trình của bạn.

Mọi yêu cầu tư vấn kỹ thuật và nhận báo giá ưu đãi tốt nhất, xin vui lòng liên hệ:

• Hotline, Zalo: 0945.400.333

• Gmail: duythanhbadiem@gmail.com

► XEM THÊM: Van Y Lọc Gang Mặt Bích 10k Joeun
