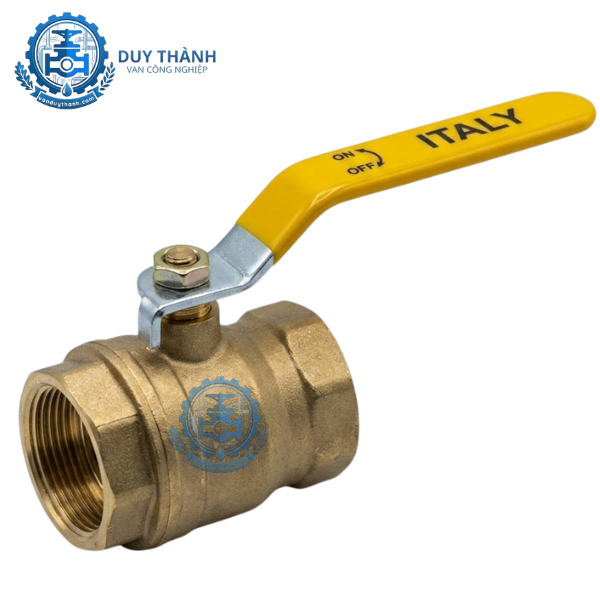

Van Bi Đồng Thau Nối Ren Tay Gạt

Trong mọi hệ thống đường ống từ dân dụng, tòa nhà chung cư cho đến các nhà máy sản xuất công nghiệp, việc kiểm soát và đóng ngắt dòng lưu chất một cách nhanh chóng, an toàn luôn là ưu tiên hàng đầu. Để đáp ứng nhu cầu đó, van bi đồng thau nối ren tay gạt luôn là sự lựa chọn quốc dân nhờ tính linh hoạt, độ bền bỉ cao và chi phí đầu tư vô cùng hợp lý. Với thiết kế đóng mở chỉ bằng một thao tác gạt 90 độ, dòng van này mang lại hiệu suất vận hành tối ưu cho các hệ thống chất lỏng và khí nén.

Hiện nay, Van Duy Thành là đơn vị uy tín chuyên phân phối các dòng van bi đồng nối ren tay gạt chất lượng cao, đầy đủ chứng chỉ kiểm định, sẵn sàng phục vụ mọi công trình lớn nhỏ trên toàn quốc.

1. Ưu điểm nổi bật của van bi đồng thau nối ren tay gạt

So với các dòng van cửa (van cổng) hay van cơ thông thường, van bi đồng thau tay gạt sở hữu những thế mạnh vượt trội giúp sản phẩm giữ vững vị trí độc tôn trong phân khúc đường ống vừa và nhỏ:

• Khả năng đóng mở siêu nhanh: Chỉ cần gạt tay gạt một góc đúng 90 độ, van sẽ chuyển từ trạng thái đóng hoàn toàn sang mở hoàn toàn, giúp người vận hành xử lý nhanh các sự cố đường ống.

• Độ kín khít tuyệt đối: Cấu trúc quả bi tròn được ôm khít bởi gioăng PTFE giúp chặn đứng hoàn toàn dòng lưu chất, không xảy ra hiện tượng rò rỉ ngay cả khi hệ thống chịu áp lực cao lên tới 25 bar.

• Chống oxy hóa và chịu lực tốt: Vật liệu đồng thau chất lượng cao giúp thân van chịu được va đập cơ học, không bị giòn gãy hay rỉ sét trong môi trường ẩm ướt của hệ thống nước sạch.

• Thiết kế dòng chảy thẳng (Full Port): Khi van mở hoàn toàn, lòng quả bi có đường kính bằng với lòng đường ống, giúp lưu chất đi qua mà không bị tổn thất áp suất hay giảm lưu lượng dòng chảy.

• Kích thước nhỏ gọn, dễ lắp đặt: Kiểu kết nối ren tiêu chuẩn giúp việc bắt chặt van vào đường ống nhựa, ống inox hay ống sắt trở nên cực kỳ đơn giản mà không cần đến máy hàn hay mặt bích cồng kềnh.

2. Cấu tạo chi tiết của van bi đồng thau nối ren tay gạt

Một chiếc van bi đồng nối ren hoàn chỉnh được cấu thành từ 5 bộ phận cơ khí chính xác, phối hợp nhịp nhàng với nhau:

2.1. Thân van (Body)

Được đúc định hình từ hợp kim đồng thau (chứa tỷ lệ đồng tiêu chuẩn), sau đó được gia công CNC hai đầu ren trong để kết nối ống. Thân van có độ dày thành lớn giúp chịu áp lực tốt và bảo vệ các chi tiết bên trong.

2.2. Bi van / Quả cầu (Ball)

Là bộ phận cốt lõi nằm giữa thân van, có một lỗ xuyên tâm. Quả bi này được làm bằng đồng thau và được mạ một lớp Crom sáng bóng giúp bề mặt siêu nhẵn, giảm thiểu lực ma sát với gioăng và chống bám cặn bẩn.

2.3. Trục van / Ty van (Stem)

Là bộ phận truyền động kết nối từ tay gạt xuống quả bi. Trục van được làm từ đồng thau cứng hoặc inox, được chèn thêm các vòng đệm cao ứng suất để ngăn chặn nước rò rỉ ngược lên phía tay gạt.

2.4. Gioăng làm kín (Seat & Packing)

Bao gồm hai vòng đệm ôm sát hai bên quả bi, làm từ chất liệu nhựa PTFE (Teflon). Nhựa PTFE có đặc tính chịu nhiệt tốt (lên tới 120°C), hệ số ma sát cực thấp và khả năng trơ lý hóa đối với nhiều loại chất lưu.

2.5. Tay gạt điều khiển (Lever Handle)

Làm bằng thép hợp kim hoặc inox bên ngoài bọc một lớp nhựa PVC cách nhiệt, chống trượt. Tay gạt được gắn cố định vào trục van bằng đai ốc, giúp người dùng dễ dàng cầm nắm và thao tác lực.

3. Thông số kỹ thuật chi tiết của van bi đồng thau nối ren

Để quý khách hàng, kỹ sư dự án có thể dễ dàng đối chiếu và lựa chọn model phù hợp cho bản vẽ kỹ thuật, Van Duy Thành xin cung cấp bảng thông số kích thước tiêu chuẩn dưới đây:

4. Nguyên lý hoạt động của van bi đồng thau tay gạt

Cơ chế hoạt động của van bi đồng tay gạt rất trực quan và dựa hoàn toàn vào tác động cơ học từ người vận hành:

• Quá trình mở van: Khi tay gạt nằm song song với chiều của đường ống, lỗ xuyên tâm của quả bi sẽ xoay trùng với hướng dòng chảy. Lưu chất được tự do đi qua van với lưu lượng tối đa mà không gặp bất kỳ vật cản nào.

• Quá trình đóng van: Khi ta gạt tay gạt một góc 90 độ (lúc này tay gạt vuông góc với đường ống), trục van sẽ truyền lực làm quả bi xoay đi 90 độ. Lỗ xuyên tâm lúc này nằm vuông góc chặn dòng chảy, đồng thời phần thân đặc của quả bi sẽ ép chặt vào bộ gioăng PTFE, ngăn không cho dòng lưu chất đi qua.

5. Ứng dụng thực tế của van bi đồng thau nối ren

Nhờ sự bền bỉ, tính cơ động cao và giá thành hợp lý, van bi đồng ren tay gạt xuất hiện dày đặc trong cả đời sống dân dụng lẫn các ngành sản xuất:

• Hệ thống cấp nước dân dụng và tòa nhà: Sử dụng làm van khóa tổng cho các căn hộ chung cư, van chặn trước và sau đồng hồ nước, hệ thống đường ống nước sinh hoạt gia đình.

• Hệ thống HVAC và điều hòa trung tâm: Lắp đặt trong các đường ống dẫn nước nóng, nước lạnh chiller của hệ thống điều hòa không khí tòa nhà.

• Hệ thống khí nén công nghiệp: Ứng dụng phổ biến tại các nhà xưởng cơ khí, nhà máy may mặc để đóng ngắt đường dẫn khí nén cung cấp cho các thiết bị máy móc hoạt động.

• Hệ thống tưới tiêu nông nghiệp: Dùng cho các đường ống dẫn nước tưới tiêu trong nhà kính, hệ thống tưới tự động quy mô lớn nhờ khả năng đóng mở nhanh và chịu được thời tiết nắng mưa.

6. Phân loại và cách chọn sản phẩm chuẩn xác nhất

6.1. Phân loại dựa trên cấu tạo dòng lưu chất

• Van bi đồng Full Port (Cửa mở hoàn toàn): Đường kính lỗ quả bi bằng đường kính trong của ống. Ưu điểm là không giảm lưu lượng, thường dùng cho hệ thống nước chính cần lưu tốc mạnh.

• Van bi đồng Reduced Port (Cửa mở thu nhỏ): Đường kính lỗ quả bi nhỏ hơn đường kính ống một bậc. Dòng này có giá thành rẻ hơn, thường dùng cho các vị trí không quá khắt khe về lưu lượng chất lưu.

6.2. Hướng dẫn chọn van phù hợp với hệ thống

Để tối ưu chi phí và đảm bảo an toàn cho hệ thống, khi chọn mua van bạn cần đặc biệt lưu ý các điểm sau:

• Phân biệt chất liệu: Hãy chọn loại đồng thau tiêu chuẩn (Brass) có màu vàng đặc trưng, tránh các loại van pha tạp chất chì cao hoặc làm bằng hợp kim kẽm xi mạ màu đồng (rất nhanh bị giòn, nứt sau vài tháng sử dụng).

• Kiểm tra tiêu chuẩn ren: Xác định hệ thống của bạn dùng ren thẳng BSPT hay ren côn NPT để lựa chọn bước ren van phù hợp, tránh hiện tượng lệch ren gây rò rỉ.

• Xác định áp suất hệ thống: Đối với các tầng hầm tòa nhà cao tầng, áp lực nước rất lớn, nên chọn van đạt tiêu chuẩn PN25. Đối với nhà dân thông thường, tiêu chuẩn PN10 hoặc PN16 là đã dư dùng.

7. Hướng dẫn lắp đặt và bảo dưỡng định kỳ

7.1. Các bước lắp đặt đúng kỹ thuật

1. Làm sạch đầu ren: Trước khi lắp, hãy dùng khăn lau sạch bụi bẩn, mạt sắt hoặc xỉ hàn dính ở đầu ren ống và bên trong lòng van.

2. Quấn băng tan (Cao su non): Quấn băng tan quanh đầu ren ngoài của ống theo chiều kim đồng hồ từ 15 - 20 vòng để đảm bảo độ kín khít.

3. Vặn van vào ống: Đặt van vuông góc với thớ ren của ống, vặn bằng tay từ 2 - 3 ren đầu để định hình, sau đó dùng mỏ lết hoặc kìm cá sấu siết chặt.

4. Lưu ý lực siết: Chỉ siết một lực vừa đủ chặt tay. Vì chất liệu đồng có độ dẻo cao hơn sắt/inox, nếu siết quá cố có thể làm nứt cổ ren van hoặc móp méo thân van.

7.2. Bảo dưỡng và xử lý sự cố thường gặp

• Lỗi rò rỉ ở cổ trục van (Ty van): Sau vài năm sử dụng, đệm cao su ở trục van có thể bị mài mòn gây rỉ nước nhẹ. Cách xử lý là dùng mỏ lết siết nhẹ đai ốc ép đệm ngay dưới tay gạt để làm khít lại trục van.

• Vận hành định kỳ: Với các van đóng/mở ngắt quãng lâu ngày (như van xả đáy hoặc van khóa tổng ít khi dùng), nên định kỳ 3 tháng gạt đóng mở van từ 1 - 2 lần để tránh cặn canxi bám cứng vào quả bi gây kẹt van.

Van Duy Thành chuyên cung cấp Van Bi Đồng Thau Nối Ren Tay Gạt

Nếu bạn đang tìm kiếm một đối tác cung cấp van bi đồng thau nối ren tay gạt uy tín, chất lượng với mức giá tận gốc, Van Duy Thành chính là câu trả lời hoàn hảo. Chúng tôi cam kết:

• Sản phẩm chính hãng 100%, đúc từ phôi đồng thau tiêu chuẩn, độ dày vượt trội.

• Đầy đủ dải kích cỡ từ DN15 đến DN100, luôn sẵn hàng số lượng lớn tại kho.

• Chính sách giá bán buôn cực tốt cho các cửa hàng điện nước, nhà thầu cơ điện và các công trình dự án.

• Đội ngũ tư vấn kỹ thuật am hiểu sâu sắc, hỗ trợ giao hàng nhanh chóng trên toàn quốc.
