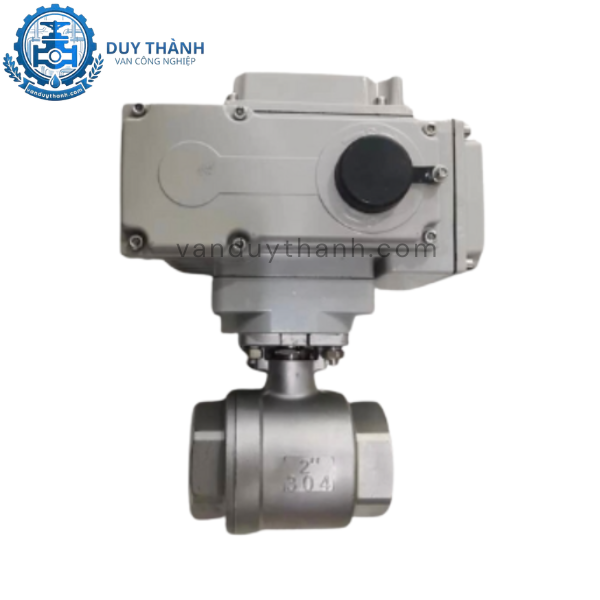

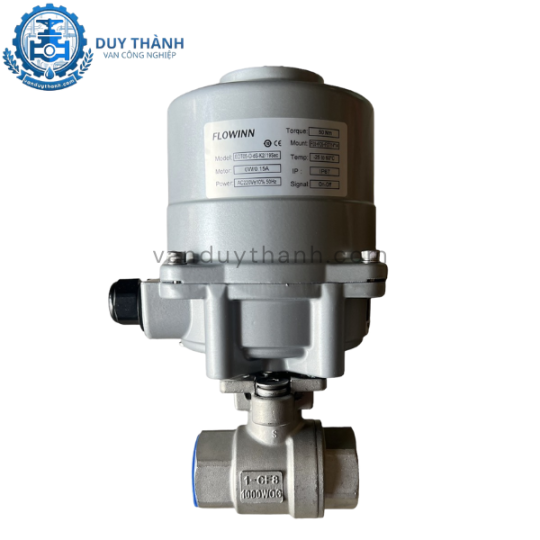

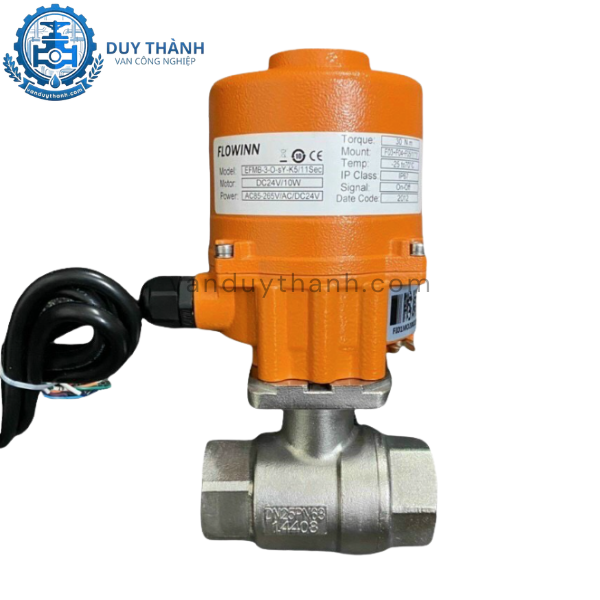

Van Bi Ren 2PC Inox Đóng Mở Điện – Giải Pháp Tự Động Hóa Chính Xác

Trong các hệ thống đường ống công nghiệp hiện đại, việc kiểm soát dòng chảy tự động là yêu cầu tiên quyết. Van bi ren 2pc (2 mảnh) Inox đóng mở điện sử dụng bộ truyền động Flowinn là sự kết hợp hoàn hảo giữa sự bền bỉ của vật liệu Inox 304 và trí tuệ nhân tạo trong điều khiển, giúp vận hành hệ thống an toàn, tiết kiệm chi phí nhân công.

1. Tính năng của Van Bi Ren 2pc Inox Đóng Mở Điện

Van bi ren 2pc inox đóng mở điện sở hữu nhiều tính năng vượt trội nhờ tích hợp công nghệ điều khiển tự động thông minh:

• Khả năng điều khiển đa dạng: Thiết bị hỗ trợ hai dạng vận hành cơ bản bao gồm đóng mở hoàn toàn (ON/OFF) hoặc điều tiết lưu lượng theo góc mở (Tuyến tính) bằng tín hiệu dòng điện 4-20mA.

• Tự động hóa dây chuyền sản xuất: Thay thế hoàn toàn thao tác thủ công bằng sức người, cho phép điều khiển từ xa thông qua tủ PLC hoặc hệ thống điều khiển trung tâm của nhà máy.

• Cơ chế bảo vệ thông minh: Bộ điện tích hợp công tắc hành trình tự ngắt nguồn khi hoàn thành chu trình đóng hoặc mở van, giúp bảo vệ motor không bị om điện, gia tăng tuổi thọ và độ an toàn hệ thống.

• Khả năng đóng mở thủ công: Khi xảy ra sự cố mất điện đột ngột, người vận hành vẫn có thể dễ dàng sử dụng lục lăng hoặc tay quay phụ trợ trên bộ điện để chuyển đổi trạng thái đóng mở của van một cách an toàn.

2. Tác dụng của Van Bi Ren 2pc Inox Đóng Mở Điện

• Kiểm soát và phân phối lưu chất: Thiết bị có tác dụng ngăn chặn, cho phép hoặc điều tiết chính xác khối lượng lưu chất (nước, hóa chất, hơi nóng) đi qua đường ống theo nhu cầu vận hành thực tế.

• Tăng hiệu suất và độ chính xác: Đặc biệt với dòng van điều khiển tuyến tính, thiết bị giúp duy trì áp suất, lưu lượng và nhiệt độ ổn định trong các hệ thống pha chế hóa chất hay lò hơi công nghiệp.

• Đảm bảo an toàn hệ thống: Van phản ứng nhanh và chính xác với tín hiệu điều khiển, giúp đóng ngắt kịp thời dòng lưu chất khi có sự cố trên đường ống, hạn chế rủi ro thất thoát vật tư.

3. Thông số kỹ thuật của Van Bi Ren 2pc Inox Đóng Mở Điện

Bảng tổng hợp chi tiết các thông số kỹ thuật của sản phẩm để quý khách hàng dễ dàng đối chiếu và lựa chọn:

4. Cấu tạo của Van Bi Ren 2pc Inox Đóng Mở Điện

Sản phẩm được cấu thành từ hai khối bộ phận độc lập được liên kết cơ khí chặt chẽ với nhau:

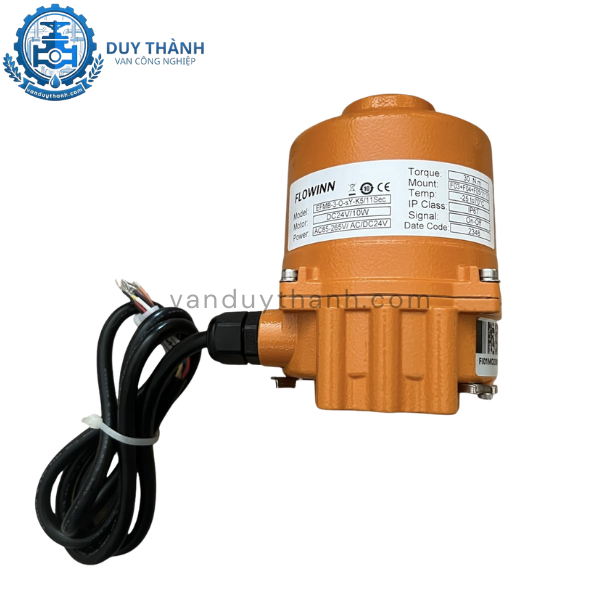

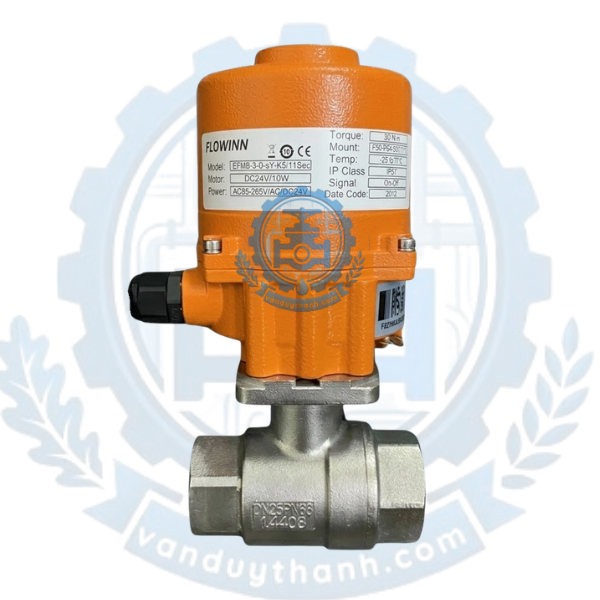

4.1. Bộ điều khiển điện (Electric Actuator)

• Vỏ bộ điện: Chế tạo bằng hợp kim nhôm đúc áp lực cao, bên ngoài phủ lớp sơn epoxy chống ăn mòn, đạt tiêu chuẩn chống thấm nước IP67.

• Động cơ (Motor): Công suất 10W, sử dụng cuộn dây đồng nguyên chất giúp sinh mô-men xoắn lớn từ 30Nm - 50Nm nhưng sinh nhiệt cực thấp.

• Hệ thống bánh răng truyền động: Làm bằng thép hợp kim chống mài mòn, có tác dụng giảm tốc và tăng lực kéo tối đa từ motor truyền đến trục van.

• Bộ mạch điều khiển: Gồm công tắc hành trình (đối với dòng ON/OFF) hoặc bo mạch thông minh nhận tín hiệu 4-20mA (đối với dòng tuyến tính).

4.2. Thân van bi inox hai mảnh (2PC Ball Valve)

• Thân van (2 mảnh): Thiết kế dạng lắp ghép từ 2 phần riêng biệt bằng inox 304, giúp chịu lực tốt và dễ dàng tháo dỡ bảo dưỡng định kỳ.

• Bi van (Ball): Là một quả cầu đục lỗ xuyên tâm chế tạo bằng inox tinh luyện, bề mặt gia công mài nhẵn mịn giúp giảm lực ma sát khi tiếp xúc gioăng.

• Trục van (Stem): Thanh trục inox kết nối cơ khí trực tiếp từ trục đầu điện xuống bi van để truyền lực xoay.

• Gioăng làm kín (Seat): Vật liệu PTFE - Teflon bọc quanh bi van, đảm bảo độ kín khít tuyệt đối 100%, không bị rò rỉ lưu chất dù ở nhiệt độ lên tới 180 độ C.

5. Nguyên lí làm việc của Van Bi Ren 2pc Inox Đóng Mở Điện

Nguyên lý hoạt động của dòng van này dựa trên sự chuyển hóa điện năng thành cơ năng thông qua hệ thống truyền động xoay 90 độ (Quarter-turn):

• Chu trình mở van: Khi cấp điện vào cổng mở (đối với ON/OFF) hoặc cấp dòng tín hiệu dòng điện tăng dần (đối với Tuyến tính), motor 10W bắt đầu quay. Qua hệ thống bánh răng giảm tốc, lực kéo tăng lên mức 30Nm - 50Nm và truyền xuống trục van, làm xoay bi van một góc từ 0 đến 90 độ. Khi lỗ khoét của bi van trùng với hướng dòng chảy, lưu chất sẽ đi qua hoàn toàn. Khi đạt góc 90 độ, công tắc hành trình tự động ngắt điện motor.

• Chu trình đóng van: Khi cấp điện vào cổng đóng hoặc tín hiệu điều khiển giảm về mức thấp nhất, motor sẽ quay theo chiều ngược lại. Trục van xoay bi van trở về vị trí ban đầu khiến góc lỗ khoét vuông góc với hướng dòng chảy, dòng lưu chất bị chặn đứng lại hoàn toàn. Gioăng PTFE ép chặt vào bi van giữ cho hệ thống không bị rò rỉ.

6. Môi trường ứng dụng của Van Bi Ren 2pc Inox Đóng Mở Điện

Nhờ cấu tạo từ những vật liệu cao cấp như inox 304 và PTFE, thiết bị đáp ứng hoàn hảo yêu cầu kỹ thuật trong nhiều môi trường làm việc khắc nghiệt:

• Hệ thống hóa chất và công nghiệp nặng: Chống chịu tốt trước sự ăn mòn của các loại hóa chất pha loãng, axit, kiềm, nước mặn và dung môi hữu cơ.

• Hệ thống hơi nóng và lò hơi: Ứng dụng phổ biến trong đường ống dẫn hơi nóng, khí nén nhiệt độ cao nhờ giới hạn chịu nhiệt của van lên đến 180 độ C.

• Hành mỏ, xử lý nước: Hệ thống cấp thoát nước sạch sinh hoạt, xử lý nước thải công nghiệp chứa nhiều tạp chất hoặc hóa chất xử lý bề mặt.

• Năng lượng và thực phẩm: Dùng trong nhà máy sản xuất nước giải khát, bia rượu, chế biến thực phẩm nhờ vật liệu inox sạch, không gây nhiễm độc dòng lưu chất.

7. Hướng dẫn lắp đặt của Van Bi Ren 2pc Inox Đóng Mở Điện

Để van hoạt động ổn định và có tuổi thọ lâu dài, quy trình lắp đặt cần tuân thủ các bước kỹ thuật sau:

• Bước 1 (Chuẩn bị): Làm sạch bụi bẩn, xỉ hàn và rác bên trong lòng đường ống trước khi lắp van. Kiểm tra kỹ thông số điện áp nguồn xem có khớp với bộ điện (220V hay 24V) hay không.

• Bước 2 (Quấn keo non): Sử dụng cao su non (băng tan) quấn đều xung quanh các đầu ren của đường ống theo chiều kim đồng hồ để tăng độ kín khít.

• Bước 3 (Vặn ren cố định): Đưa van vào vị trí, dùng mỏ lết vặn đều hai đầu ren. Lưu ý không siết quá chặt làm biến dạng ren van inox. Nên lắp van theo phương thẳng đứng (bộ điện nằm phía trên) để bảo vệ mạch điện tối đa.

• Bước 4 (Đấu nối dây điện): Mở nắp bộ điện, đấu nối dây nguồn và dây tín hiệu theo đúng sơ đồ mạch điện in sẵn bên trong nắp bảo vệ. Sử dụng các gioăng cao su bọc cổ cáp để ngăn nước xâm nhập vào khoang chứa mạch điện.

• Bước 5 (Nghiệm thu): Vận hành thử nghiệm hệ thống không tải và có tải xem van đóng mở có mượt mà không, đồng thời kiểm tra có hiện tượng rò rỉ tại vị trí mối nối ren hay không.

8. Những lỗi thường gặp và cách khắc phục của Van Bi Ren 2pc Inox Đóng Mở Điện

Trong quá trình vận hành lâu dài, hệ thống có thể phát sinh một số lỗi nhỏ. Dưới đây là các lỗi phổ biến và cách xử lý nhanh:

• Lỗi van không hoạt động khi cấp điện: * Nguyên nhân: Mất nguồn cấp, đấu sai sơ đồ dây, hoặc cháy cầu chì bảo vệ.

  • Khắc phục: Kiểm tra lại nguồn điện bằng đồng hồ vạn năng, siết chặt các điểm đấu nối và thay thế cầu chì nếu bị đứt.

• Lỗi motor kêu to nhưng van không đóng/mở được:

  • Nguyên nhân: Bi van bị kẹt bởi rác, sỏi, tạp chất cứng bên trong đường ống hoặc vỡ bánh răng bộ truyền động do quá lực kéo.

  • Khắc phục: Tắt nguồn điện, sử dụng lục lăng quay tay xem van có kẹt không. Nếu kẹt, phải tháo thân van ra để vệ sinh. Trường hợp hỏng bánh răng cần liên hệ nhà cung cấp thay thế bộ điện.

• Lỗi rò rỉ lưu chất ở đầu ren hoặc cổ trục van:

  • Nguyên nhân: Keo non bị thoái hóa hoặc gioăng cao su làm kín PTFE bị mòn sau thời gian dài sử dụng liên tục.

  • Khắc phục: Tháo van ra quấn lại lớp cao su non mới cho mối ren hoặc tiến hành thay thế gioăng PTFE mới bên trong thân van.
