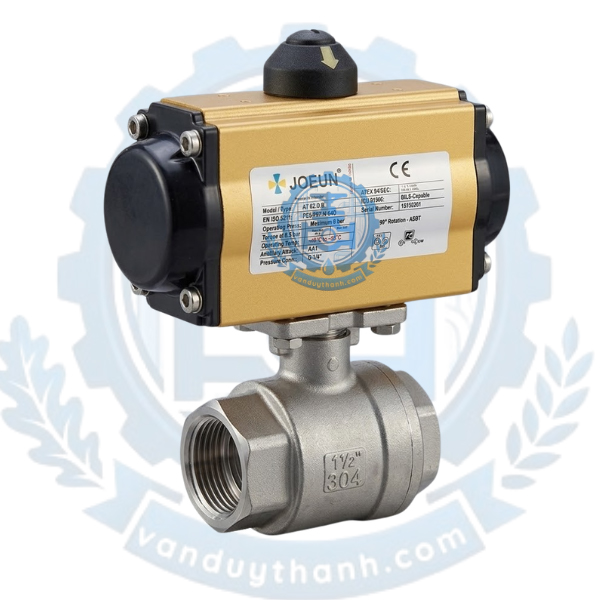

Van Bi 2pc, 2 Mảnh Inox 304 Đầu Khí Nén Nối Ren DN8 - DN100

1. Tính năng của Van Bi 2pc, 2 Mảnh Inox 304 Đầu Khí Nén Nối Ren DN8 - DN100

Van bi 2pc (2 mảnh) inox 304 điều khiển khí nén sở hữu nhiều tính năng vượt trội, đáp ứng tốt các tiêu chuẩn khắt khe trong ngành công nghiệp tự động hóa chất lưu:

• Tự động hóa hoàn toàn: Thay vì vận hành bằng tay gạt truyền thống, van sử dụng áp lực khí nén để đóng mở, giúp tiết kiệm thời gian, công suất và dễ dàng tích hợp vào hệ thống điều khiển PLC trung tâm.

• Tốc độ đóng mở cực nhanh: Thời gian chuyển trạng thái từ hành trình đóng sang mở (và ngược lại) chỉ mất từ 1 đến 2 giây, nhanh hơn rất nhiều so với van điều khiển bằng điện.

• Khả năng lưu thông tối đa: Thiết kế dạng "Full Port" (lỗ khoan đầy) cho phép dòng chảy đi qua van mà không bị sụt giảm áp suất hay giảm lưu lượng.

• Độ bền cơ học vượt trội: Chất liệu inox 304 giúp van chịu được va đập mạnh, chống oxy hóa tốt và không bị hoen gỉ theo thời gian.

2. Tác dụng của Van Bi 2pc, 2 Mảnh Inox 304 Đầu Khí Nén Nối Ren DN8 - DN100

Trong các hệ thống đường ống, dòng sản phẩm này đóng vai trò cốt lõi với các tác dụng như:

• Đóng/Ngắt dòng chất lưu: Tác dụng chính là cho phép hoặc ngăn chặn hoàn toàn dòng lưu chất (nước, khí, hóa chất) đi qua vị trí lắp đặt một cách nhanh chóng và chính xác.

• Bảo vệ hệ thống an toàn: Đối với dạng tác động đơn (nhờ lực lò xo), van sẽ tự động đóng lại (hoặc mở ra) khi hệ thống gặp sự cố mất nguồn khí nén, ngăn chặn các rủi ro tràn hoặc thất thoát lưu chất.

• Tối ưu hóa hiệu suất vận hành: Giúp nhà máy vận hành liên tục, giảm thiểu sai sót do con người và cho phép kiểm soát dòng chảy ở những vị trí nguy hiểm, độc hại hoặc khó tiếp cận bằng tay.

3. Thông số kỹ thuật của Van Bi 2pc, 2 Mảnh Inox 304 Đầu Khí Nén Nối Ren DN8 - DN100

4. Cấu tạo của Van Bi 2pc, 2 Mảnh Inox 304 Đầu Khí Nén Nối Ren DN8 - DN100

Sản phẩm được cấu thành từ hai bộ phận chính biệt lập nhưng liên kết chặt chẽ với nhau bao gồm: Bộ truyền động khí nén (Pneumatic Actuator) và Phần van bi cơ học 2 thân (2PC).

4.1. Phần bộ điều khiển khí nén (Actuator)

• Vỏ bộ khí nén: Được đúc bằng hợp kim nhôm nguyên khối, bề mặt được xử lý anode hóa giúp chống trầy xước và chịu được thời tiết khắc nghiệt.

• Piston và Xi lanh: Là bộ phận tiếp nhận áp lực khí nén để tạo ra chuyển động tịnh tiến.

• Hệ thống bánh răng/Trục: Chuyển đổi lực tịnh tiến của piston thành chuyển động xoay trục $90^\circ$.

• Lò xo (Chỉ có ở dạng tác động đơn): Giúp đẩy piston về vị trí ban đầu khi ngắt khí nén.

4.2. Phần thân van bi 2 mảnh (2PC)

• Thân van (2 mảnh ghép lại): Được đúc từ inox 304, gồm hai phần tách rời kết nối với nhau bằng các ren bu-lông, giúp dễ dàng tháo rời để vệ sinh hoặc thay thế linh kiện bên trong.

• Bi van (Ball): Một quả cầu bằng inox 304 được đục lỗ xuyên tâm. Khi lỗ này trùng với hướng dòng chảy, van mở; khi vuông góc $90^\circ$, van đóng.

• Trục van (Stem): Thanh trục truyền lực từ bộ điều khiển khí nén xuống bi van.

• Gioăng làm kín (Seat): Làm bằng chất liệu PTFE bao bọc xung quanh bi van, đảm bảo độ kín khít tuyệt đối, chống rò rỉ tối đa ngay cả ở áp lực cao.

5. Nguyên lí làm việc của Van Bi 2pc, 2 Mảnh Inox 304 Đầu Khí Nén Nối Ren DN8 - DN100

Van hoạt động dựa trên nguyên lý chuyển đổi áp lực khí nén thành mô-men xoắn để xoay bi van một góc $90^\circ$. Quy trình vận hành tùy thuộc vào hai dòng tác động:

5.1. Dạng tác động kép (Double Acting)

• Quá trình mở: Khí nén được cấp vào Cổng A của bộ điều khiển, đẩy hai piston ra hai phía. Hệ thống bánh răng truyền lực làm trục van xoay một góc 90º ngược chiều kim đồng hồ, van chuyển sang trạng thái mở hoàn toàn.

• Quá trình đóng: Khí nén được cấp ngược lại vào Cổng B, đẩy hai piston di chuyển vào trong. Trục van xoay 90º theo chiều kim đồng hồ, đưa bi van về vị trí chặn hoàn toàn dòng lưu chất.

5.2. Dạng tác động đơn (Spring Return)

• Khi cấp khí nén vào bộ điều khiển, áp lực khí nén thắng lực nén của lò xo, đẩy piston dịch chuyển và làm xoay bi van để Mở (hoặc Đóng tùy cài đặt ban đầu).

• Khi ngắt nguồn khí nén hoặc hệ thống gặp sự cố mất khí, lực đàn hồi của hệ thống lò xo bên trong sẽ tự động đẩy piston trở lại vị trí ban đầu, đưa van về trạng thái an toàn mặc định một cách tự động.

6. Môi trường ứng dụng của Van Bi 2pc, 2 Mảnh Inox 304 Đầu Khí Nén Nối Ren DN8 - DN100

Nhờ cấu tạo từ vật liệu cao cấp inox 304 và gioăng Teflon chịu nhiệt, thiết bị này được ứng dụng rộng rãi trong nhiều môi trường khác nhau:

• Hệ thống xử lý nước: Dùng trong nhà máy cấp nước sạch, xử lý nước thải công nghiệp, nước sinh hoạt và các hệ thống lọc nước RO.

• Ngành hóa chất và dung môi: Khả năng chống ăn mòn vượt trội của inox 304 giúp van hoạt động bền bỉ trong môi trường axit loãng, kiềm, muối, xăng, dầu và hóa chất công nghiệp.

• Ngành thực phẩm và dược phẩm: Đạt tiêu chuẩn vệ sinh an toàn nhờ bề mặt inox nhẵn mịn, khó bám bẩn, chuyên dùng trong nhà máy bia, sữa, nước giải khát, chế biến thực phẩm và sản xuất thuốc trạm y tế.

• Hệ thống khí nén và hơi nóng: Ứng dụng phổ biến trong các đường ống dẫn khí nén áp lực cao, lò hơi nhẹ, hệ thống sấy khô công nghiệp có nhiệt độ dưới 180°C.

7. Hướng dẫn lắp đặt của Van Bi 2pc, 2 Mảnh Inox 304 Đầu Khí Nén Nối Ren DN8 - DN100

Để đảm bảo van hoạt động ổn định, đạt tuổi thọ cao và không bị rò rỉ, quy trình lắp đặt cần tuân thủ các bước sau:

• Bước 1: Chuẩn bị và vệ sinh ống: Làm sạch toàn bộ rác, phôi thép, cát bụi bên trong lòng ống trước khi lắp van. Bụi bẩn bám vào gioăng có thể gây xước gioăng PTFE làm rò rỉ van.

• Bước 2: Quấn băng tan (Băng keo non): Quấn một lượng băng tan vừa đủ quanh đầu ren của đường ống theo chiều kim đồng hồ để tăng độ khít cho mối nối ren.

• Bước 3: Gá lắp và vặn ren: Đưa van vào vị trí, dùng mỏ lết hoặc kìm chuyên dụng vặn từ từ ren van vào đường ống. Lưu ý: Không vặn quá chặt tay vì có thể làm biến dạng đầu ren hoặc nứt vỡ thân ren.

• Bước 4: Kết nối nguồn khí nén: Kết nối ống dẫn khí nén vào các cổng của bộ điều khiển thông qua đầu nối nhanh. Đảm bảo áp lực khí nén cấp vào đúng dải thông số kỹ thuật (từ 2 bar đến 8 bar).

• Bước 5: Thử nghiệm vận hành: Cho van chạy thử không tải (chưa có lưu chất) vài lần để kiểm tra độ mượt mà, sau đó cho lưu chất qua để kiểm tra xem có hiện tượng rò rỉ ở mối ren hay không.

8. Những lỗi thường gặp và cách khắc phục của Van Bi 2pc, 2 Mảnh Inox 304 Đầu Khí Nén Nối Ren DN8 - DN100

Trong quá trình sử dụng lâu dài, van có thể gặp một số sự cố nhỏ. Dưới đây là các lỗi phổ biến và cách xử lý nhanh:

• Van không đóng/mở được hoàn toàn:

  • Nguyên nhân: Áp lực khí nén cấp vào quá yếu (dưới 2 bar) hoặc có dị vật lớn kẹt trong bi van.

  • Cách khắc phục: Kiểm tra lại nguồn cấp khí nén, tăng áp suất khí nén lên mức tiêu chuẩn (4 - 6 bar). Nếu có dị vật, cần ngắt hệ thống, tháo van ra để vệ sinh lòng van.

• Hiện tượng rò rỉ lưu chất ra ngoài đầu ren hoặc trục van:

  • Nguyên nhân: Băng keo non bị rách, lỏng ren hoặc gioăng PTFE bên trong bị mòn, xước sau thời gian dài sử dụng.

  • Cách khắc phục: Tháo van ra, quấn lại băng keo non mới. Nếu do gioăng cao su/PTFE bị mòn xước, cần tiến hành thay thế bộ gioăng làm kín mới.

• Bộ khí nén bị xì hơi liên tục:

  • Nguyên nhân: Các gioăng cao su O-ring bên trong bộ điều khiển khí nén bị lão hóa hoặc bị rách.

  • Cách khắc phục: Tháo bộ điều khiển khí nén, kiểm tra và thay mới vòng đệm O-ring định kỳ.

9. Van Duy Thành chuyên cung cấp Van Bi 2pc, 2 Mảnh Inox 304 Đầu Khí Nén Nối Ren DN8 - DN100

Nếu bạn đang tìm kiếm một giải pháp kiểm soát dòng chảy tự động đáng tin cậy, Van Duy Thành chính là điểm đến hàng đầu của bạn. Chúng tôi tự hào là đơn vị uy tín lâu năm chuyên nhập khẩu và phân phối dòng sản phẩm van bi 2 mảnh inox 304 đầu khí nén chất lượng cao từ DN8 đến DN100.

Tại sao nên lựa chọn sản phẩm tại Van Duy Thành?

• Chất lượng kiểm định nghiêm ngặt: Toàn bộ sản phẩm đều được cấu tạo từ chất liệu chuẩn inox 304, có đầy đủ chứng chỉ CO, CQ, hóa đơn rõ ràng.

• Giá thành cạnh tranh: Phân phối trực tiếp không qua trung gian, mang lại mức giá tối ưu nhất cho các công trình, dự án và đại lý lẻ.

• Chính sách bảo hành dài hạn: Cam kết bảo hành chính hãng lên đến 12 tháng, lỗi 1 đổi 1 nhanh chóng nếu có sai sót từ nhà sản xuất.

• Tư vấn kỹ thuật tận tâm: Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng hỗ trợ bạn khảo sát, lựa chọn dòng van phù hợp nhất với ngân sách và kỹ thuật hệ thống.

Quý khách hàng có nhu cầu nhận báo giá chi tiết hoặc tư vấn giải pháp lắp đặt, xin vui lòng liên hệ ngay với chúng tôi qua thông tin sau:

• Hotline, ZaLo: 0945.400.333
