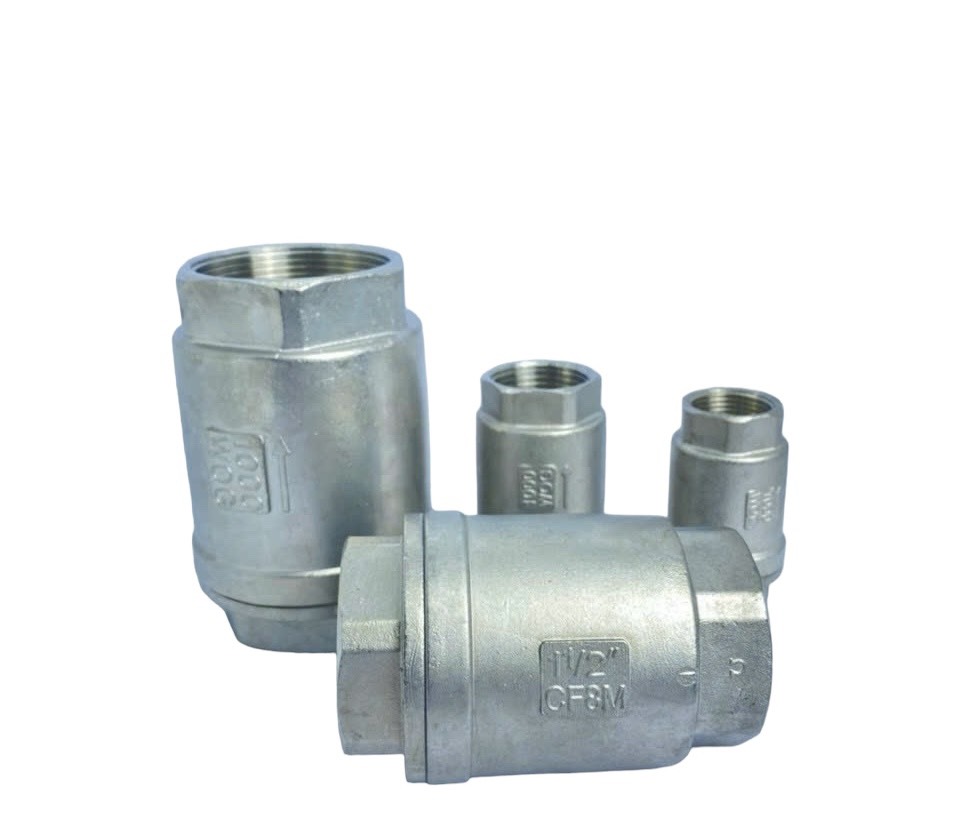

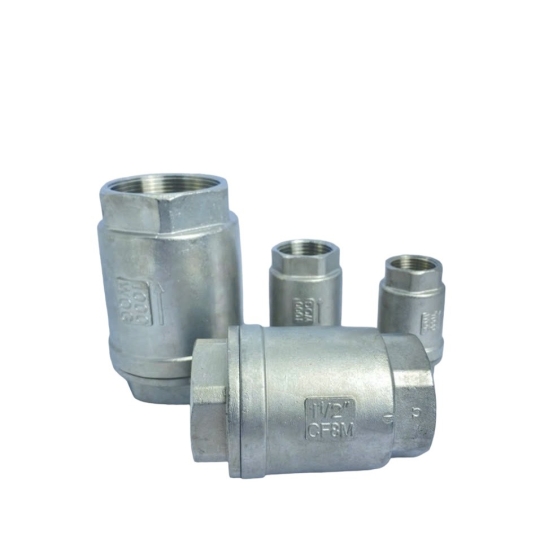

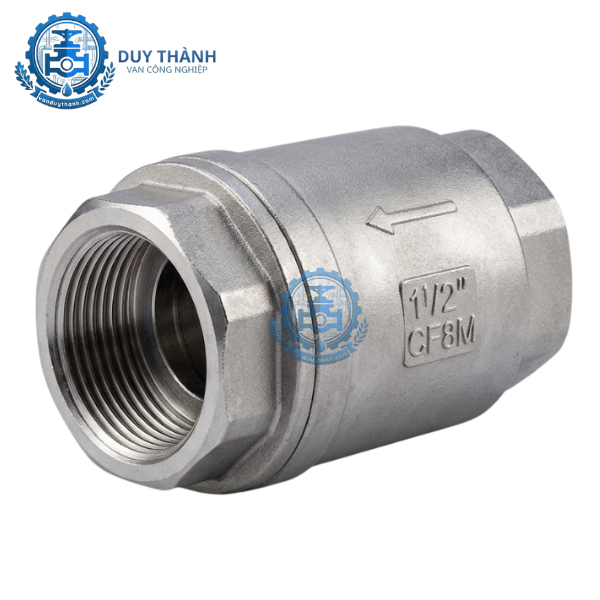

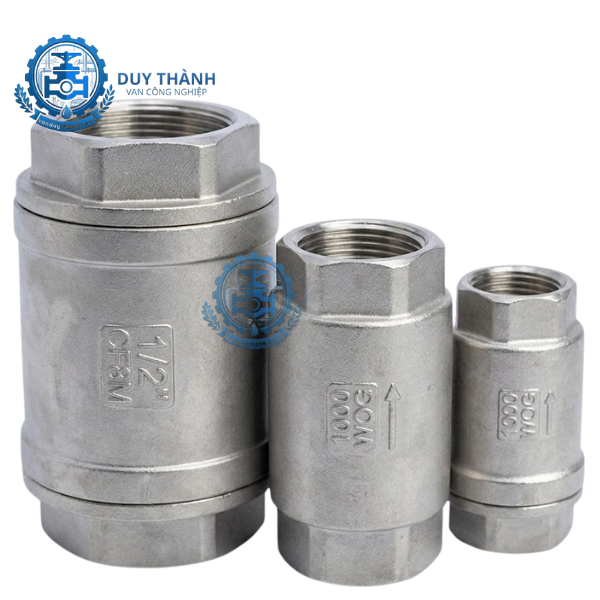

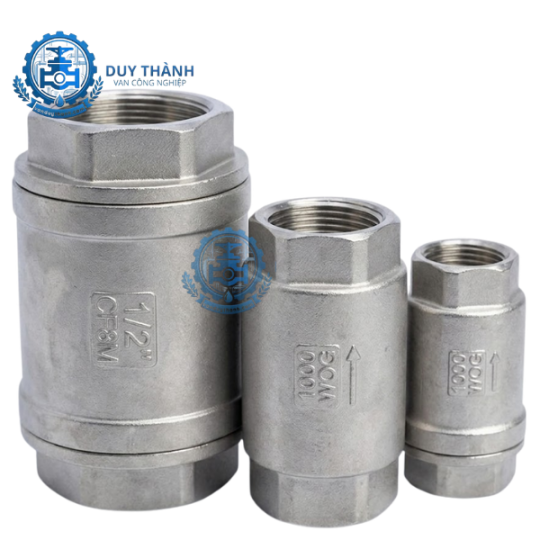

Van 1 Chiều Lò Xo Inox Ren
Tên sản phẩm: Van một chiều lò xo nối ren (Spring Check Valve Threaded).
Dải kích cỡ danh nghĩa: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100.
Vật liệu cấu tạo thân: Thép không gỉ cao cấp Inox 304 (SUS304) hoặc Inox 316 (SUS316).
Vật liệu lò xo: Lực đàn hồi cao bằng Inox 304/316.
Đệm làm kín (Seat): Hợp chất Teflon PTFE chịu nhiệt và chống ăn mòn hóa chất.
Áp lực vận hành định mức: PN10, PN16, PN25, PN40 (Tương đương 10 bar đến 40 bar).
Nhiệt độ làm việc an toàn: Dao động từ -5°C đến tối đa 180°C.
Kiểu kết nối đường ống: Nối ren trong tiêu chuẩn NPT hoặc BSPT.
Môi trường lưu chất thích hợp: Nước sạch, nước thải, dầu, khí nén, gas, hóa chất ăn mòn, hơi nóng bão hòa.
Nguồn gốc xuất xứ sản phẩm: Nhập khẩu trực tiếp Nhật Bản, Hàn Quốc, Đài Loan, Trung Quốc.
Đơn vị phân phối: Thương hiệu công nghiệp Van Duy Thành.
Van 1 chiều lò xo inox ren là dòng thiết bị cơ khí bảo vệ thông minh, sở hữu nhiều tính năng vượt trội được các kỹ sư vận hành đánh giá cao trong cả hệ thống dân dụng lẫn công nghiệp.
Tự động hóa vận hành 100%: Thiết bị hoạt động hoàn toàn dựa vào áp lực tự nhiên của dòng lưu chất và lực đàn hồi của lò xo bên trong. Van tự động mở khi có dòng chảy đúng chiều đạt áp suất kích hoạt và lập tức đóng sập lại khi dòng chảy dừng, không cần bất kỳ tác động ngoại lực nào từ con người hay năng lượng điện, khí nén.
Kháng ăn mòn và hóa chất tuyệt đối: Nhờ cấu tạo từ các mác thép không gỉ cao cấp như SUS304 hay SUS316, van có khả năng chống lại sự xâm thực của các loại axit, kiềm, dung môi và không bị hoen gỉ, biến tính trong môi trường có độ ẩm cao hoặc tiếp xúc với lưu chất độc hại.
Lắp đặt linh hoạt, tối ưu không gian: Thiết kế kết nối dạng ren tiêu chuẩn vô cùng nhỏ gọn, trọng lượng nhẹ giúp tối giản diện tích thi công. Đặc biệt, nhờ lực giữ cố định của lò xo, loại van này có thể lắp đặt linh hoạt theo cả phương ngang, phương dọc hoặc phương nghiêng mà vẫn đảm bảo hiệu suất vận hành chuẩn xác.
Trong sơ đồ thiết kế đường ống, van 1 chiều lò xo inox ren giữ vai trò như một "người gác cổng" thầm lặng nhưng không thể thay thế, mang lại những tác dụng cốt lõi:
Tác dụng nguyên bản của van là chỉ cho phép chất lưu đi theo một hướng duy nhất. Khi hệ thống dừng đột ngột hoặc xảy ra sự cố tụt áp ở phía thượng nguồn, van sẽ chặn đứng dòng lưu chất không cho dội ngược lại, bảo vệ toàn vẹn cho các thiết bị đắt tiền phía trước.
Tại các hệ thống bơm tăng áp hoặc bơm cấp nước nhà cao tầng, khi máy bơm ngừng chạy, cột nước lớn từ trên cao dội ngược về có thể làm vỡ cánh bơm hoặc phá hủy đường ống (hiện tượng búa nước - water hammer). Van 1 chiều lò xo được lắp ngay đầu ra của bơm sẽ hấp thụ lực đóng cực nhanh, dập tắt xung lực của dòng nước ngược và bảo vệ an toàn cho máy bơm.
Để hỗ trợ quý khách hàng lựa chọn chính xác model phù hợp với thông số vận hành của hệ thống, Van Duy Thành xin gửi đến bảng thông số kỹ thuật chi tiết:
| Thuộc tính kỹ thuật | Chi tiết thông số tiêu chuẩn |
| Kích cỡ danh định | DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 |
| Chất liệu thân van | Thép không gỉ Austenitic: CF8 (Inox 304) / CF8M (Inox 316) |
| Vật liệu lò xo & đĩa | Cùng mác thép Inox 304 hoặc Inox 316 đồng bộ |
| Vật liệu đệm kín | Teflon (PTFE) nguyên chất |
| Tiêu chuẩn bước ren | Ren trong NPT (Mỹ) hoặc BSPT (Châu Âu/Châu Á) |
| Áp lực làm việc (PN) | 10 bar, 16 bar, 25 bar, 40 bar (Tùy chọn theo phân khúc dày) |
| Áp suất mở van (Cracking Pressure) | Rất nhỏ (~0.05 bar đến 0.2 bar) |
| Nhiệt độ hoạt động | -5°C đến 180°C |
| Thương hiệu & Xuất xứ | Hàn Quốc, Đài Loan, Trung Quốc |
Sản phẩm được chế tạo cơ khí chính xác với cấu trúc tối giản nhưng đạt độ bền cơ học cao, bao gồm 4 bộ phận chính sau:
Thân van (Body): Được đúc nguyên khối bằng Inox 304 hoặc 316 với độ dày thành van cao, chịu được áp lực va đập lớn. Hai đầu thân van được gia công ren trong theo tiêu chuẩn kỹ thuật nghiêm ngặt giúp mối nối xoáy ren luôn khít và chắc chắn.
Đĩa van (Disc): Bộ phận dạng đĩa tròn bằng inox, đóng vai trò như một cánh cửa chắn ngang dòng lưu chất. Bề mặt đĩa van được vát phẳng hoặc nón để tiếp xúc khít với bệ đỡ thân van.
Lò xo đàn hồi (Spring): Chế tạo từ sợi inox lò xo có độ bung và đàn hồi cực tốt, không bị mỏi cơ học sau hàng triệu lần co giãn. Lò xo được lồng trục phía sau đĩa van, luôn xu hướng đẩy đĩa van về vị trí đóng trạng thái tĩnh.
Gioăng làm kín (Seat Gasket): Thường là một vòng đệm bằng chất liệu PTFE được ép chặt tại bệ đỡ thân van hoặc trên đĩa van, đảm bảo khi đĩa van đóng xuống sẽ không có một giọt lưu chất nào rò rỉ qua.
Cơ chế vận hành của dòng van này dựa trên sự cân bằng lực giữa áp suất dòng chảy nội tại và lực nén của lò xo cơ học.
Trạng thái mở van (Có dòng chảy thuận): Khi lưu chất được bơm vào hệ thống theo chiều thuận, áp lực của dòng chảy đè lên bề mặt đĩa van. Khi áp lực này vượt qua lực nén tối thiểu của lò xo (gọi là áp suất mở van - Cracking Pressure), lò xo sẽ bị nén lại, đẩy đĩa van dịch chuyển ra xa bệ đỡ, tạo khoảng trống cho lưu chất tự do đi qua.
Trạng thái đóng van (Ngắt dòng chảy hoặc có dòng ngược): Ngay khi máy bơm dừng hoặc áp lực dòng chảy thuận giảm xuống thấp hơn lực đàn hồi của lò xo, lò xo sẽ lập tức bung ra, đẩy đĩa van quay trở lại ép chặt vào bệ đỡ. Nếu có dòng lưu chất quay ngược lại, chính áp lực ngược đó sẽ càng ép chặt đĩa van vào gioăng PTFE, khiến van đóng càng kín và ngăn chặn hoàn toàn dòng chảy ngược.
Sự kết hợp hoàn hảo giữa vật liệu thép không gỉ chịu nhiệt và đệm PTFE giúp dòng van này trở thành thiết bị đa năng, ứng dụng rộng rãi trong nhiều môi trường:
Hệ thống hơi nóng bão hòa (Steam): Các đường ống thu hồi nước ngưng của lò hơi, nồi sấy, xông hơi công nghiệp nhờ dải chịu nhiệt cao lên tới 180°C.
Ngành hóa chất và dung môi: Thích hợp cho các đường ống vận chuyển axit nhẹ, bazơ, nước biển, hóa chất tẩy rửa nhờ đặc tính kháng ăn mòn hóa học tuyệt vời của Inox 316.
Hệ thống khí nén và gas: Ứng dụng trong các trạm nén khí, đường ống dẫn khí hóa lỏng (LPG/CNG) yêu cầu độ kín khít cao để tránh thất thoát áp suất và cháy nổ.
Sản xuất sạch (Thực phẩm & Dược phẩm): Hệ thống xử lý nước tinh khiết R.O, nhà máy chế biến sữa, bia, nước giải khát, nơi vật liệu van bắt buộc không được làm ô nhiễm nguồn lưu chất.
Lắp đặt van ren tuy đơn giản nhưng cần tuân thủ đúng quy trình kỹ thuật để tránh hiện tượng rò rỉ đầu ren hoặc kẹt van:
Bước 1: Xác định đúng chiều dòng chảy: Hãy quan sát kỹ mũi tên được đúc nổi trên thân van. Hướng mũi tên bắt buộc phải trùng với hướng đi mong muốn của dòng lưu chất.
Bước 1: Làm sạch đầu ren ống: Vệ sinh sạch xỉ hàn, phôi ren, bụi bẩn bám trên ren ống. Quấn một lớp cao su non (băng tan PTFE) vừa đủ quanh ren ngoài của ống theo chiều kim đồng hồ để tạo độ kín.
Bước 3: Vặn ren bằng tay: Đưa van vào đầu ống và vặn nhẹ nhàng bằng tay từ 2 - 3 ren đầu tiên để đảm bảo hai bước ren ăn khớp nhau, tránh bị lệch ren gây cháy ren.
Bước 4: Siết chặt bằng dụng cụ: Dùng mỏ lết hoặc kìm cá sấu siết từ từ vào phần gờ lục giác trên thân van. Lưu ý siết lực vừa đủ, tránh siết quá mạnh tay làm biến dạng thân van hoặc nứt cổ ren ống.
Sau một thời gian dài hoạt động liên tục, hệ thống có thể gặp một vài sự cố nhỏ liên quan đến van 1 chiều. Bạn có thể tự xử lý theo hướng dẫn sau:
Nguyên nhân: Do nguồn nước có nhiều cặn bẩn, cát sỏi hoặc rác quấn vào bám trên đệm PTFE, làm đĩa van bị vênh không thể đóng khít. Hoặc đệm PTFE đã bị mòn xước sau nhiều năm.
Cách khắc phục: Tháo van ra khỏi hệ thống, súc rửa sạch lòng van bằng chất tẩy chuyên dụng. Nếu gioăng hoặc đĩa van đã bị xước sâu, cần tiến hành thay van mới để đảm bảo an toàn.
Nguyên nhân: Dòng chảy đi qua van có áp lực quá lớn hoặc không ổn định (dòng chảy xoáy), dẫn đến đĩa van bị dao động liên tục va đập vào thân van.
Cách khắc phục: Kiểm tra lại công suất bơm, nếu cần thiết hãy lắp thêm van giảm áp ở phía trước hoặc đổi sang dòng van có lò xo lực nén lớn hơn.
Nguyên nhân: Lò xo bị gãy, biến dạng làm kẹt cứng trục đĩa van, hoặc áp lực mở của hệ thống quá yếu không thắng được lực lò xo.
Cách khắc phục: Kiểm tra áp suất đầu vào xem đã đạt mức tối thiểu chưa. Nếu áp suất đủ mà van không mở, cần tháo kiểm tra và thay thế lò xo bên trong.
Khi lựa chọn mua sắm vật tư công nghiệp, việc tìm kiếm một nhà cung cấp uy tín sẽ giúp doanh nghiệp tiết kiệm tối đa chi phí bảo trì và tránh rủi ro hàng giả. Van Duy Thành tự hào là đơn vị phân phối dòng Van 1 chiều lò xo inox ren uy tín hàng đầu hiện nay.
Cam kết chất lượng chuẩn 100%: Mọi sản phẩm xuất kho tại Van Duy Thành đều được kiểm định áp lực nghiêm ngặt, đầy đủ giấy tờ CO, CQ chứng minh nguồn gốc xuất xứ rõ ràng từ các nền công nghiệp lớn (Nhật Bản, Hàn Quốc, Đài Loan).
Đầy đủ quy cách, sẵn hàng số lượng lớn: Kho hàng của chúng tôi luôn trữ sẵn các kích cỡ từ DN15 đến DN100 với đầy đủ chất liệu Inox 304/316, sẵn sàng đáp ứng nhanh cho các dự án và công trình trên toàn quốc.
Tư vấn kỹ thuật tận tâm: Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi luôn sẵn sàng hỗ trợ khách hàng tính toán thông số, lựa chọn giải pháp tối ưu và tiết kiệm chi phí nhất.
Mọi yêu cầu báo giá thương mại hoặc hỗ trợ catalogue kỹ thuật, quý khách vui lòng liên hệ ngay với Van Duy Thành:
Hotline, ZaLo: 0945.400.333
Gmail: duythanhbadiem@gmail.com

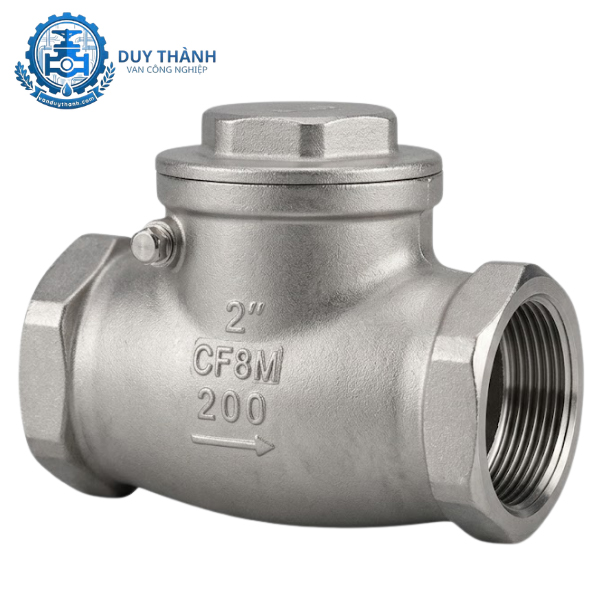

► XEM THÊM: Van 1 Chiều Lá Lật Inox Ren
