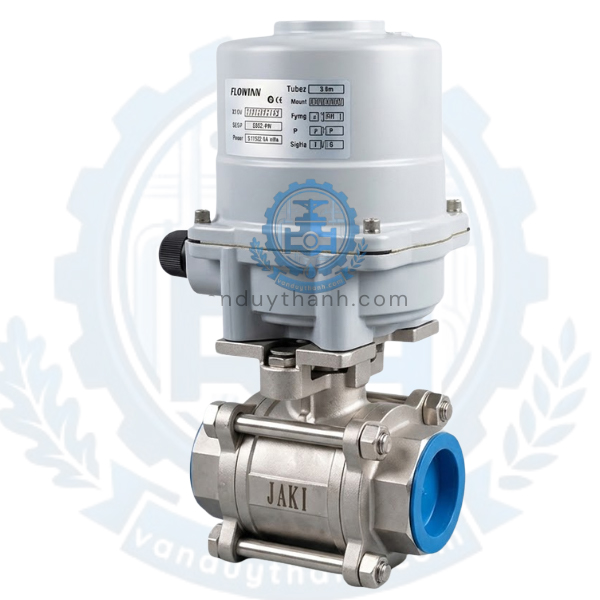

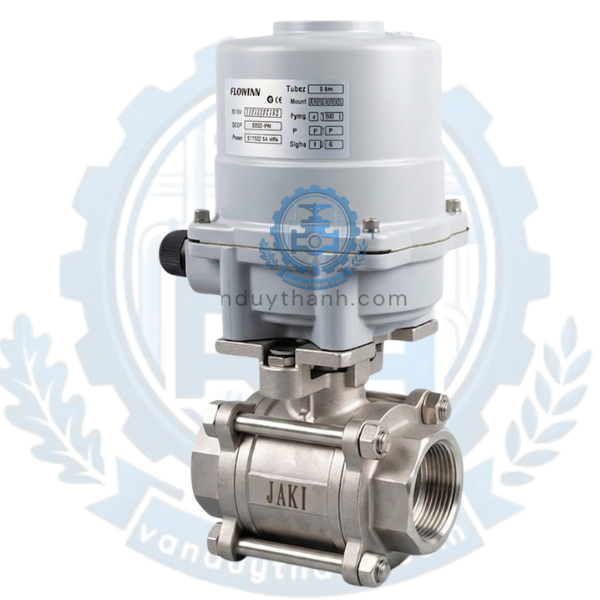

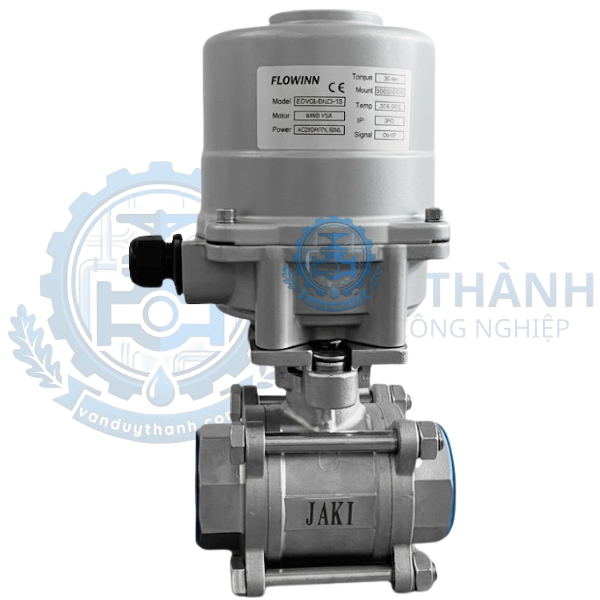

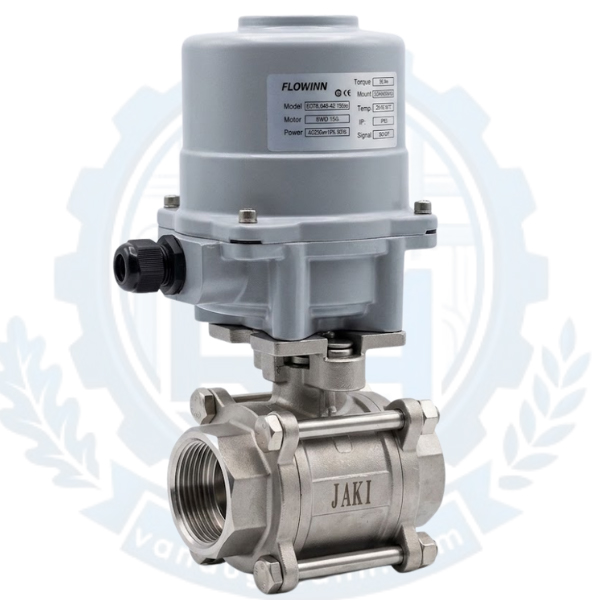

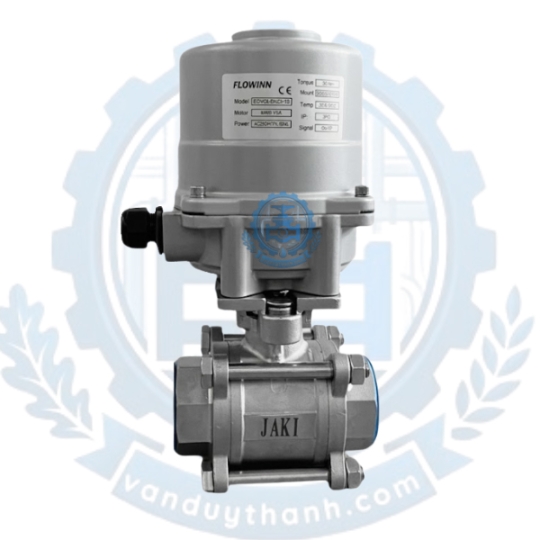

Van Bi Ren Điều Khiển Điện DN50 - DN100

Trong kỷ nguyên công nghiệp hóa và tự động hóa ngày nay, việc kiểm soát dòng chảy chất lưu trong hệ thống đường ống đòi hỏi sự chính xác, nhanh chóng và bền bỉ. Van bi ren điều khiển điện DN50 - DN100 chính là giải pháp công nghệ tối ưu đáp ứng hoàn hảo các tiêu chuẩn khắt khe này. Đây là dòng van công nghiệp sử dụng năng lượng điện để vận hành đóng mở hoặc điều tiết lưu lượng dòng chảy thông qua cơ chế xoay góc 90° của viên bi bên trong thân van.

Với thiết kế nối ren tiện lợi, dòng van này cực kỳ linh hoạt trong việc lắp đặt cho các đường ống có kích cỡ trung bình từ DN50, DN65, DN80 cho đến DN100. Sản phẩm được ứng dụng rộng rãi từ các hệ thống cấp thoát nước tòa nhà, xử lý nước thải cho đến các dây chuyền sản xuất hóa chất, thực phẩm và dệt nhuộm nhờ khả năng vận hành tự động hóa hoàn toàn từ xa thông qua tủ điều khiển PLC.

1. Ưu điểm nổi bật của van bi ren điều khiển điện DN50 - DN100

Dòng van bi điều khiển điện kết nối ren sở hữu nhiều lợi thế vượt trội so với các dòng van cơ truyền thống hoặc van bướm cùng kích cỡ:

• Tự động hóa hoàn toàn: Loại bỏ hoàn toàn thao tác thủ công bằng tay, giúp tiết kiệm chi phí nhân công và thời gian vận hành. Người quản lý có thể dễ dàng giám sát trạng thái đóng mở từ phòng điều khiển trung tâm.

• Thiết kế ren nhỏ gọn: Kiểu kết nối ren giúp tối ưu kích thước và trọng lượng của van. Nhờ đó, việc thi công, bảo dưỡng trong các không gian chật hẹp trở nên đơn giản hơn rất nhiều so với dạng kết nối mặt bích.

• Khả năng chịu áp lực và lưu lượng lớn: Với kích cỡ từ DN50 đến DN100, van đảm bảo lưu lượng chất lưu đi qua tối đa, không bị sụt giảm áp suất nhờ thiết kế "full port" (lòng tâm thẳng bằng đường kính ống).

• Độ bền và độ an toàn cao: Bộ điều khiển điện (Electric Actuator) được bao bọc bởi vỏ hợp kim tiêu chuẩn chống nước IP67, giúp chống bụi và nước xâm nhập cực tốt, bảo vệ mạch điện bên trong an toàn tuyệt đối.

• Linh hoạt về nguồn điện: Thiết bị có khả năng tương thích với nhiều dòng điện phổ thông hiện nay như 24V, 220V, hoặc 380V, phù hợp cho cả dòng điện dân dụng lẫn dòng điện sản xuất công nghiệp.

2. Cấu tạo chi tiết của van bi ren điều khiển điện DN50 - DN100

Một bộ van bi ren điều khiển bằng điện hoàn chỉnh được cấu thành từ hai bộ phận chính biệt lập nhưng phối hợp nhịp nhàng với nhau:

2.1. Phần thân van bi cơ học (Ball Valve)

• Thân van: Thường được đúc từ Inox 304 (CF8) hoặc Inox 316 (CF8M). Chất liệu này giúp van chịu được nhiệt độ cao, áp suất lớn và có khả năng kháng ăn mòn hóa học xuất sắc.

• Bi van (Quả bi): Thiết kế dạng hình cầu có lỗ xuyên tâm, đúc bằng inox bóng mịn nhằm giảm ma sát tối đa với gioăng làm kín.

• Gioăng làm kín (Seat): Thường dùng chất liệu PTFE (Teflon) chịu nhiệt, chịu mài mòn cao, giúp van đạt độ kín khít tuyệt đối 100%, ngăn chặn tình trạng rò rỉ lưu chất ra môi trường.

• Trục van (Stem): Trục truyền động kết nối quả bi với bộ điện, làm bằng inox có độ cứng cao để chịu được momen xoắn lớn.

2.2. Phần bộ truyền động điện (Electric Actuator)

• Vỏ bộ điện: Làm từ hợp kim nhôm đúc áp lực cao, bên ngoài phủ sơn tĩnh điện chống ăn mòn.

• Mô tơ điện: Động cơ đảo chiều công suất cao, sinh momen xoắn lớn để đóng mở van.

• Hệ thống bánh răng: Truyền lực từ mô tơ đến trục van với tỷ số truyền tối ưu.

• Công tắc hành trình (Limit Switch): Tự động ngắt điện khi van mở hoàn toàn hoặc đóng hoàn toàn, tránh tình trạng om điện gây cháy mô tơ.

• Bộ phận phản hồi và điều khiển: Đối với dòng tuyến tính, bộ phận này chứa mạch điện thông minh nhận tín hiệu 4-20mA hoặc 0-10V.

• Tay quay phụ: Thiết kế cơ học tích hợp giúp người vận hành có thể đóng mở van bằng tay khi hệ thống gặp sự cố mất điện.

3. Thông số kỹ thuật chi tiết của van bi ren điều khiển điện DN50 - DN100

Để giúp quý khách hàng lựa chọn chính xác thiết bị phù hợp với thông số thiết kế của hệ thống đường ống, dưới đây là bảng thông số kỹ thuật chi tiết:

4. Nguyên lý hoạt động của van bi ren điều khiển điện DN50 - DN100

Van bi ren điều khiển điện hoạt động dựa trên nguyên lý chuyển đổi điện năng thành cơ năng dưới dạng chuyển động quay góc 90°.

• Quá trình mở van: Khi cấp nguồn điện vào sơ đồ mạch mở, mô tơ trong bộ điều khiển điện sẽ quay. Lực quay truyền qua hệ thống bánh răng trợ lực đến trục van, làm quả bi xoay một góc 90°. Khi lỗ xuyên tâm của bi trùng với hướng dòng chảy của đường ống, van mở hoàn toàn. Lúc này, công tắc hành trình mở sẽ được kích hoạt để ngắt nguồn điện cấp vào mô tơ, van giữ nguyên vị trí mở.

• Quá trình đóng van: Khi cấp nguồn điện vào sơ đồ mạch đóng, mô tơ sẽ quay theo chiều ngược lại. Trục van xoay quả bi một góc 90° sao cho lỗ xuyên tâm nằm vuông góc với hướng dòng chảy, ngăn chặn hoàn toàn lưu chất đi qua. Công tắc hành trình đóng kích hoạt để ngắt điện.

• Cơ chế tuyến tính: Đối với dòng van tuyến tính, bộ điện sẽ phân tích tín hiệu dòng điện 4-20mA. Tương ứng với mức tín hiệu nhận được, mô tơ sẽ xoay các góc nhỏ như 15°, 30°, 45°, 60° để điều tiết lượng lưu chất đi qua nhiều hay ít theo nhu cầu thực tế.

5. Ứng dụng thực tế của van bi ren điều khiển điện DN50 - DN100

Nhờ ưu điểm kết nối ren cơ động cùng khả năng chịu nhiệt và hóa chất cực tốt của chất liệu inox, dòng sản phẩm này xuất hiện phổ biến trong rất nhiều ngành công nghiệp:

• Hệ thống xử lý nước: Dùng trong nhà máy cấp nước sạch, hệ thống xử lý nước thải công nghiệp, nước sinh hoạt của tòa nhà cao tầng, chung cư.

• Ngành hóa chất và dung môi: Ứng dụng trong môi trường có độ ăn mòn cao như axit pha loãng, kiềm, chất tẩy rửa nhờ chất liệu Inox 316.

• Ngành thực phẩm và giải khát: Lắp đặt trên các dây chuyền sản xuất bia, rượu, nước ngọt, sữa, nước mắm sạch nhờ tính kháng khuẩn và dễ vệ sinh của inox vi sinh.

• Hệ thống lò hơi, hơi nước: Sử dụng van bi inox chịu nhiệt độ cao lên đến 180°C để đóng ngắt hơi nóng trong các nhà máy dệt nhuộm, sấy gỗ.

• Hệ thống khí nén và dầu khí: Kiểm soát dòng chảy khí nén áp lực cao, xăng dầu trong các trạm bơm, hệ thống dẫn nhiên liệu.

6. Phân loại và chọn sản phẩm phù hợp

Để tối ưu hóa chi phí đầu tư và đảm bảo tuổi thọ cho hệ thống, việc phân loại và chọn đúng model van là vô cùng quan trọng:

6.1. Phân loại theo chất liệu

• Van bi ren inox điều khiển điện: Phổ biến nhất, độ bền cao, chịu nhiệt và áp lực lớn, dùng cho đa dạng môi trường.

• Van bi ren đồng điều khiển điện: Thường dùng cho hệ thống nước sạch dân dụng, hơi nước nhiệt độ thấp, giá thành rẻ hơn.

• Van bi nhựa điều khiển điện: Chuyên dụng cho các hệ thống hóa chất cực mạnh (axit đậm đặc) hoặc hệ thống nuôi trồng thủy hải sản nước mặn.

6.2. Phân loại theo chức năng vận hành

• Dạng ON/OFF: Dùng cho nhu cầu chỉ cần đóng hoặc mở hoàn toàn dòng chảy.

• Dạng tuyến tính: Dùng cho các hệ thống phối trộn nhiệt độ, điều chỉnh lưu lượng chất lỏng tự động theo cảm biến áp suất hoặc cảm biến nhiệt độ.

Mẹo chọn mua: Hãy xác định rõ kích cỡ ống (DN50 - DN100), áp lực tối đa (PN16 hay PN25), nhiệt độ môi chất và nguồn điện sẵn có (220V hay 24V) trước khi liên hệ kỹ sư của Van Duy Thành để được tư vấn chính xác nhất.

7. Hướng dẫn lắp đặt và bảo dưỡng van bi ren điều khiển điện

Đảm bảo lắp đặt đúng kỹ thuật và bảo dưỡng định kỳ sẽ giúp van bi ren điều khiển điện DN50 - DN100 hoạt động ổn định và kéo dài tuổi thọ lên tới hàng chục năm.

7.1. Hướng dẫn lắp đặt

1. Làm sạch đường ống: Trước khi lắp, cần vệ sinh sạch sẽ bên trong đường ống, loại bỏ xỉ hàn, cát đá để tránh làm trầy xước quả bi và rách gioăng cao su khi van vận hành.

2. Sử dụng băng tan (cao su non): Quấn một lượng băng tan vừa đủ quanh ren ngoài của ống để tạo độ kín khít khi siết ren vào thân van.

3. Thao tác siết ren: Dùng mỏ lẹt hoặc kìm cá sấu siết vừa tay vào phần đầu ren của van. Tránh siết quá chặt làm biến dạng hoặc nứt vỡ cổ ren thân van.

4. Đấu nối nguồn điện: Đấu dây điện theo đúng sơ đồ mạch điện được in bên trong nắp của bộ điều khiển điện. Tuyệt đối không đấu nhầm dây nguồn vào dây tín hiệu phản hồi để tránh gây chập cháy bo mạch.

7.2. Quy trình bảo dưỡng định kỳ

• Định kỳ từ 3 - 6 tháng, cần kiểm tra độ kín của van, xem có hiện tượng rò rỉ lưu chất ở phần đầu ren hoặc cổ trục van hay không.

• Kiểm tra vỏ bộ điện, đảm bảo các ốc vít nắp đậy được siết chặt để độ ẩm hoặc nước không lọt vào trong.

• Bôi trơn thêm mỡ chịu nhiệt vào hệ thống bánh răng chuyển động của bộ điện sau khoảng 1 năm sử dụng.

• Vận hành thử tay quay cơ học định kỳ để kiểm tra xem trục van có bị kẹt do đóng cặn lưu chất hay không.

Van Duy Thành chuyên cung cấp Van Bi Ren Điều Khiển Điện DN50 - DN100

Van Duy Thành tự hào là đơn vị uy tín hàng đầu tại Việt Nam chuyên nhập khẩu và phân phối các dòng van bi ren điều khiển điện chất lượng cao từ các thương hiệu nổi tiếng thế giới. Chúng tôi cam kết:

• Sản phẩm chính hãng 100%, đầy đủ chứng chỉ CO, CQ.

• Hàng luôn sẵn kho số lượng lớn từ kích cỡ DN50, DN65, DN80 đến DN100.

• Chính sách bảo hành dài hạn 12 tháng, lỗi 1 đổi 1 từ nhà sản xuất.

• Đội ngũ kỹ sư giàu kinh nghiệm tư vấn giải pháp kỹ thuật tối ưu và tiết kiệm chi phí nhất cho hệ thống của bạn.
