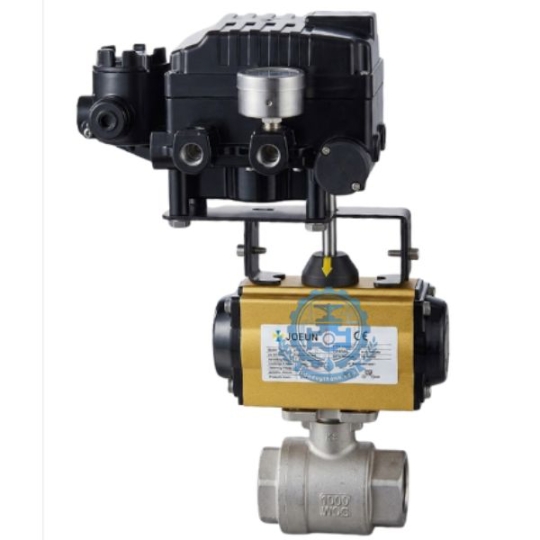

Van Bi 2pc Inox 304 Điều Khiển Khí Nén Tuyến Tính

⛭ DANH MỤC SẢN PHẨM

Van Bi 2pc Inox 304 Điều Khiển Khí Nén Tuyến Tính

Mã sản phẩm:
0
Giá:
Liên hệ
Van bi 2pc Inox 304 nối ren điều khiển khí nén tuyến tính là giải pháp điều khiển dòng chảy tự động hóa linh hoạt, kết hợp giữa thân van bi hai mảnh (2-piece) bền bỉ và hệ thống truyền động khí nén thông minh. Với chất liệu inox 304 cao cấp và khả năng điều tiết lưu lượng chính xác thông qua tín hiệu 4 - 20mA hoặc 0 - 10VDC, thiết bị này cho phép kiểm soát góc mở với độ chính xác lên đến ±1%. Thiết kế nối ren theo tiêu chuẩn BSP hoặc NPT giúp việc lắp đặt trở nên đơn giản, phù hợp cho các không gian hạn chế nhưng yêu cầu áp suất làm việc ổn định tại 16 bar và nhiệt độ lên tới 180ºC. Tại Van Duy Thành, sản phẩm được nhập khẩu chính hãng, đáp ứng tiêu chuẩn JIS/ANSI, là lựa chọn tin cậy cho các ngành hóa chất, thực phẩm và xử lý nước công nghiệp.

Thông tin sản phẩm
Bình luận

1. Tính Năng Của Van Bi 2pc Inox 304 Điều Khiển Khí Nén Tuyến Tính

Van bi 2pc Inox 304 nối ren điều khiển khí nén tuyến tính sở hữu nhiều tính năng vượt trội, đáp ứng các tiêu chuẩn khắt khe trong môi trường công nghiệp hiện đại:

Khả năng điều tiết lưu lượng chính xác: Khác với dòng On/Off, dòng tuyến tính cho phép điều khiển bi van xoay theo các góc từ 0° đến 90° thông qua bộ định vị (Positioner), giúp kiểm soát lưu lượng dòng chảy tỉ lệ thuận với tín hiệu đầu vào.
Chống ăn mòn ưu việt: Với chất liệu Inox 304 (CF8), van có khả năng chống oxy hóa tốt, chịu được môi trường hóa chất nhẹ, nước sạch và các dung dịch không quá khắc nghiệt.
Thiết kế 2PC (Two-piece) chắc chắn: Cấu tạo thân van gồm 2 phần tách biệt giúp chịu được áp suất cao hơn so với dòng 1PC, đồng thời dễ dàng tháo rời để vệ sinh hoặc thay thế gioăng (seal) bên trong.
Tốc độ phản hồi nhanh: Sử dụng năng lượng khí nén giúp van đóng mở gần như tức thời, đảm bảo tính an toàn cho hệ thống khi có sự cố hoặc cần thay đổi lưu lượng gấp.

2. Tác dụng của Van Bi 2pc Inox 304 Điều Khiển Khí Nén Tuyến Tính

Sản phẩm đóng vai trò là "trái tim" trong các vòng lặp điều khiển tự động. Tác dụng chính bao gồm:

Ổn định áp suất và nhiệt độ: Bằng cách điều chỉnh lượng môi chất đi qua, van giúp duy trì các thông số kỹ thuật của hệ thống ở mức mong muốn, tránh tình trạng quá tải hoặc thiếu hụt.
Tiết kiệm năng lượng: Việc kiểm soát chính xác lưu lượng giúp giảm thiểu hao phí nguyên liệu và năng lượng vận hành máy bơm, máy nén khí.
Tự động hóa hoàn toàn: Thay thế sức người trong các quy trình vận hành phức tạp, cho phép giám sát và điều khiển từ xa thông qua tủ PLC hoặc hệ thống SCADA.

3. Thông số kỹ thuật của Van bi 2pc Inox 304 nối ren điều khiển khí nén tuyến tính

Đặc tính	Thông số chi tiết
Kích cỡ (Size)	DN15, DN20, DN25, DN32, DN40, DN50
Chất liệu thân van	Inox 304 (SUS304 / CF8)
Kiểu kết nối	Nối ren (NPT, BSPT)
Áp suất làm việc	16 bar, 25 bar, 64 bar (tùy chọn)
Nhiệt độ làm việc	-20°C đến 180°C
Bộ truyền động	Hợp kim nhôm cao cấp, tiêu chuẩn IP67
Tín hiệu điều khiển	4 - 20mA / 0 - 10V DC
Áp suất khí nén điều khiển	3 bar - 8 bar
Môi chất sử dụng	Nước, dầu, khí gas, hóa chất nhẹ, hơi nóng

4. Cấu tạo của Van Bi 2pc Inox 304 Điều Khiển Khí Nén Tuyến Tính

Cấu trúc của bộ sản phẩm là sự kết hợp cơ khí chính xác giữa phần van cơ và phần điều khiển thông minh:

4.1. Phần thân van bi (Ball Valve)

Thân van (Body): Gồm hai mảnh ghép lại bằng bu lông hoặc ren cường lực, chế tạo từ Inox 304 đúc nguyên khối.
Bi van (Ball): Là một quả cầu rỗng có lỗ xuyên tâm, bề mặt được đánh bóng gương để giảm ma sát với gioăng làm kín.
Gioăng làm kín (Seat): Thường làm bằng PTFE hoặc R-PTFE, chịu nhiệt và ma sát tốt, đảm bảo độ kín khít tuyệt đối (Zero leakage).
Trục van (Stem): Kết nối bi van với bộ điều khiển, được làm bằng inox siêu cứng để chịu mô-men xoắn lớn.

4.2. Phần bộ truyền động khí nén (Pneumatic Actuator)

Được thiết kế theo kiểu tác động đơn (có lò xo) hoặc tác động kép. Vỏ ngoài bằng nhôm anode hóa chống trầy xước và ăn mòn môi trường.

4.3. Bộ định vị tuyến tính (Positioner)

Đây là linh kiện quan trọng nhất để tạo nên tính "tuyến tính". Nó nhận tín hiệu dòng điện 4-20mA từ cảm biến hoặc PLC, sau đó điều tiết áp suất khí nén vào actuator để đẩy piston đến vị trí tương ứng.

5. Nguyên lý làm việc của Van Bi 2pc Inox 304 Điều Khiển Khí Nén Tuyến Tính

Cơ chế vận hành của van dựa trên sự chuyển đổi tín hiệu điện thành chuyển động cơ học thông qua áp suất khí nén:

Tiếp nhận tín hiệu: Bộ Positioner nhận tín hiệu điện từ phòng điều khiển (ví dụ: 12mA tương đương mở 50%).
Điều tiết khí nén: Positioner so sánh vị trí hiện tại của trục van với tín hiệu nhận được. Nếu chưa khớp, nó sẽ xả hoặc nạp thêm khí nén vào khoang của actuator.
Chuyển động xoay: Áp suất khí nén đẩy piston bên trong actuator di chuyển, thông qua hệ thống bánh răng hoặc thanh truyền làm xoay trục van.
Phản hồi (Feedback): Khi trục van xoay, một bộ phận cảm biến cơ khí sẽ phản hồi lại cho Positioner để ngắt luồng khí khi đã đạt đến góc mở chính xác.

6. Môi trường ứng dụng của Van Bi 2pc Inox 304 Điều Khiển Khí Nén Tuyến Tính

Nhờ sự linh hoạt và độ bền cao, van bi 2pc Inox 304 được ứng dụng rộng rãi trong:

Ngành thực phẩm và đồ uống: Kiểm soát lưu lượng nước giải khát, rượu bia, sữa nhờ đặc tính sạch sẽ của Inox 304.
Hệ thống xử lý nước thải: Điều tiết hóa chất khử trùng, nồng độ pH trong các bể lắng.
Ngành dệt nhuộm và hóa chất: Sử dụng để pha trộn dung dịch theo tỉ lệ chính xác.
Hệ thống lò hơi, nồi hơi: Điều tiết hơi nóng (Steam) cho các công đoạn sấy, hấp công nghiệp.
Hệ thống HVAC: Kiểm soát nước lạnh cho dàn trao đổi nhiệt trong các tòa nhà lớn.

7. Hướng dẫn lắp đặt Van Bi 2pc Inox 304 Điều Khiển Khí Nén Tuyến Tính

Để đảm bảo van hoạt động bền bỉ và chính xác, quy trình lắp đặt cần tuân thủ các bước sau:

7.1. Chuẩn bị trước khi lắp đặt

Kiểm tra kích thước ren của đường ống và van xem có đồng nhất không.
Vệ sinh sạch sẽ rác thải, xỉ hàn bên trong đường ống để tránh làm xước bi van và gioăng.
Kiểm tra nguồn khí nén đầu vào (phải khô và sạch) và nguồn tín hiệu 4-20mA.

7.2. Các bước thực hiện

Quấn băng tan (băng keo non): Quấn vừa đủ vào đầu ren để đảm bảo độ kín, tránh quấn quá dày làm nứt chân ren inox.
Cố định van: Sử dụng mỏ lết phù hợp kẹp vào phần lục giác của thân van để siết vào ống. Lưu ý không siết trực tiếp vào bộ điều khiển khí nén.
Kết nối khí nén: Lắp đặt dây hơi vào bộ lọc khí trước khi đưa vào Positioner để bảo vệ linh kiện bên trong.
Đấu nối điện tín hiệu: Đấu dây theo sơ đồ sơ đồ đấu nối (wiring diagram) dán trên nắp bộ Positioner.
Hiệu chuẩn (Calibration): Thực hiện test các điểm 4mA (đóng), 12mA (mở 50%) và 20mA (mở 100%) để đảm bảo van hoạt động đúng hành trình.
