Mặt Bích Thép 5K,10K,PN10,PN16

1. Tính năng của mặt bích thép 5K, 10K, PN10, PN16

Mặt bích thép được coi là "khớp nối xương sống" trong các công trình kỹ thuật. Dưới đây là những tính năng nổi bật giúp sản phẩm này trở nên không thể thay thế:

• Khả năng chịu áp suất đa dạng: Tùy theo tiêu chuẩn (JIS hay DIN/ANSI), mặt bích được thiết kế để chịu tải từ mức thấp (5K) đến mức trung bình và cao (10K, PN16), giúp tối ưu hóa chi phí cho từng hệ thống cụ thể.

• Độ bền cơ học cao: Được sản xuất từ thép tấm hoặc thép đúc chất lượng cao, mặt bích thép có khả năng chống va đập và chịu được sự rung lắc cơ khí trong quá trình vận hành máy bơm hoặc máy nén.

• Tính linh hoạt trong lắp đặt: Với thiết kế đục lỗ bu lông theo tiêu chuẩn đồng nhất, việc tháo lắp để bảo trì, vệ sinh đường ống trở nên dễ dàng hơn so với phương pháp hàn trực tiếp.

• Khả năng thích ứng nhiệt độ: Thép carbon có biên độ chịu nhiệt rộng, cho phép làm việc ổn định trong cả môi trường nước lạnh lẫn hệ thống hơi nóng.

2. Tác dụng của mặt bích thép

Trong thực tế vận hành, mặt bích thép không chỉ đơn thuần là vật nối mà còn đảm nhiệm nhiều vai trò then chốt:

• Kết nối hệ thống: Tạo liên kết vững chắc giữa hai đoạn ống, hoặc giữa ống với các thiết bị như van cổng, van một chiều, lọc chữ Y.

• Hỗ trợ bảo trì định kỳ: Nhờ kết nối bằng bu lông, kỹ thuật viên có thể dễ dàng tách rời các bộ phận của hệ thống để kiểm tra mà không cần cắt bỏ đường ống, giúp tiết kiệm thời gian và chi phí vận hành.

• Chặn dòng lưu chất: Khi kết hợp với mặt bích mù (Blind Flange), sản phẩm giúp chặn hoàn toàn dòng chảy ở cuối đường ống hoặc các đầu chờ thiết kế.

• Giảm thiểu rủi ro rò rỉ: Khi được lắp đặt cùng gioăng cao su hoặc gioăng chì (gasket), mặt bích tạo ra độ kín khít tuyệt đối, bảo vệ môi trường xung quanh khỏi sự thất thoát lưu chất.

3. Tiêu chuẩn mặt bích JIS (Nhật Bản)

Tiêu chuẩn JIS B2220 thường được sử dụng rộng rãi tại Việt Nam trong các hệ thống phòng cháy chữa cháy, đóng tàu và cấp thoát nước.

- Mặt bích JIS 5K (Áp suất làm việc 5 kgf/cm²)

- Mặt bích JIS 10K (Áp suất làm việc 10 kgf/cm²)

- Mặt bích PN16 (Áp suất 16 Bar)

4. Cấu tạo của mặt bích thép

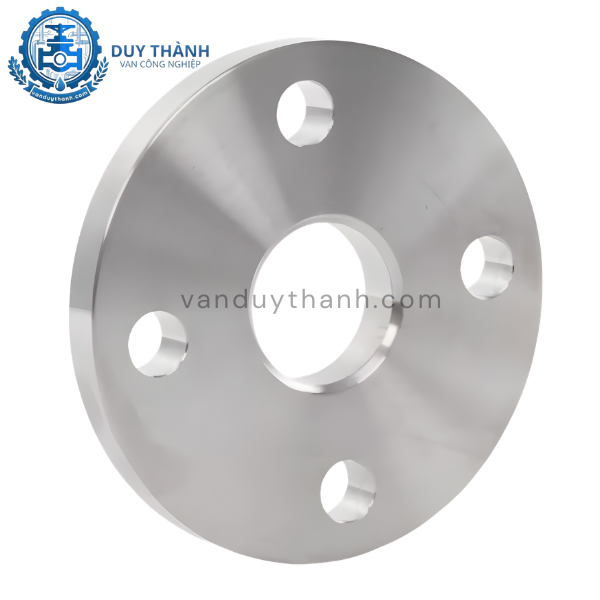

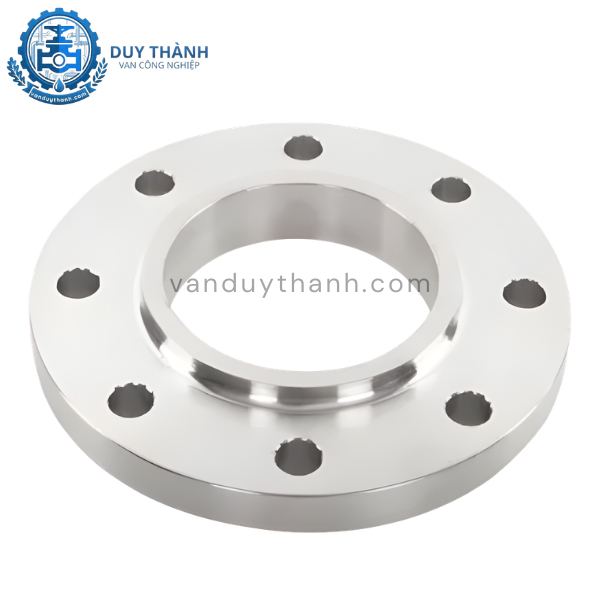

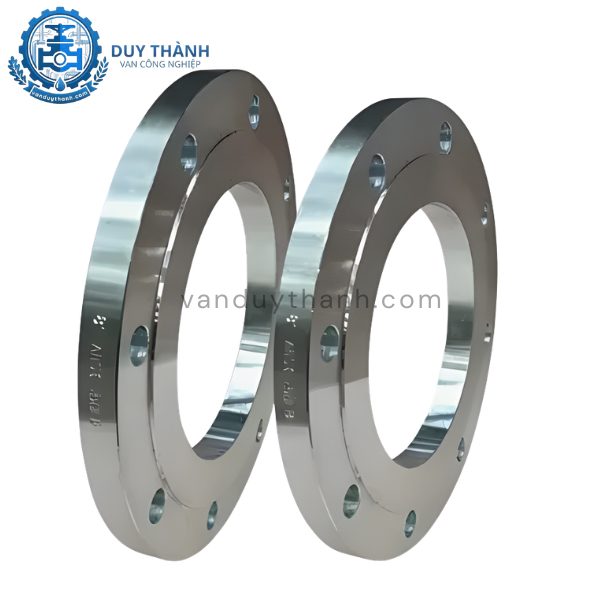

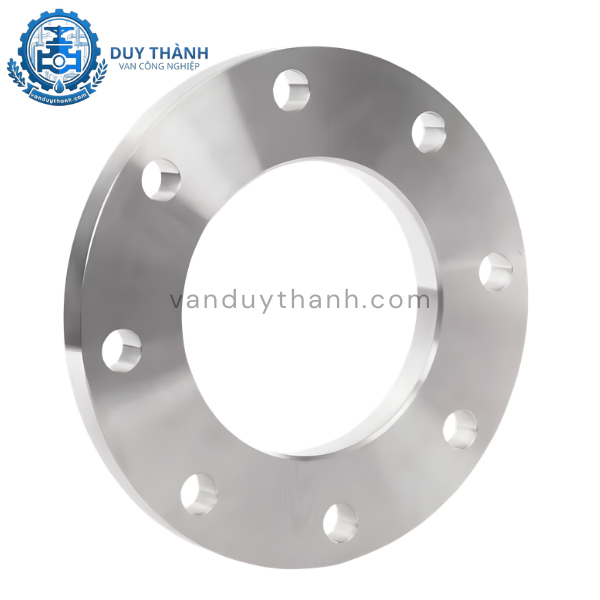

Một sản phẩm mặt bích thép tiêu chuẩn bao gồm các thành phần cấu thành cơ bản sau:

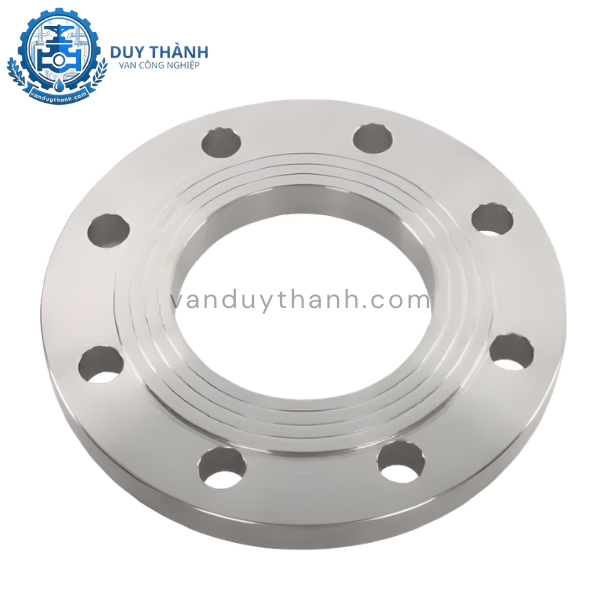

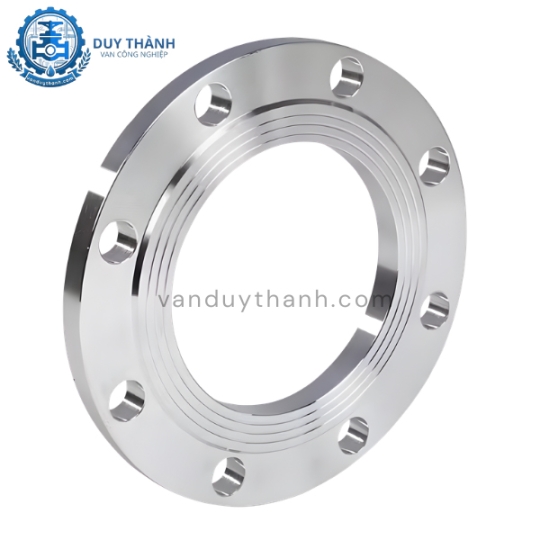

1. Thân bích: Là phần đĩa thép tròn được gia công phay phẳng hoặc tạo gờ (RF - Raised Face) để tăng độ bám cho gioăng.

2. Lỗ bu lông: Số lượng lỗ (4, 8, 12,...) và đường kính lỗ được khoan chính xác theo tiêu chuẩn (JIS, PN) để đảm bảo khớp nối với bích đối diện.

3. Đường kính trong (ID): Phải tương ứng với đường kính ngoài của ống để việc lồng ống vào bích (đối với bích rỗng - Slip-on) hoặc hàn đối đầu (Welding Neck) diễn ra thuận lợi.

4. Độ dày bích: Quyết định khả năng chịu lực. Bích PN16 thường dày hơn bích PN10 cùng kích thước.

5. Nguyên lý làm việc của mặt bích thép

Nguyên lý hoạt động của mặt bích dựa trên hệ thống liên kết ép phẳng.

Khi hai mặt bích được đặt đối diện nhau, một vòng đệm (gioăng) sẽ được chèn vào giữa. Các bu lông được luồn qua lỗ bích và siết chặt bằng đai ốc. Lực siết bu lông sẽ ép chặt hai thân bích vào vòng đệm, làm vòng đệm biến dạng nhẹ để điền đầy các khoảng hở li ti trên bề mặt thép. Quá trình này tạo ra một môi trường kín hoàn toàn, ngăn chặn áp suất của lưu chất bên trong đẩy ra ngoài.

6. Môi trường ứng dụng của mặt bích thép

Mặt bích thép 5K, 10K, PN10, PN16 xuất hiện trong hầu hết các hạ tầng kỹ thuật:

• Hệ thống cấp thoát nước: Sử dụng trong các nhà máy nước sạch, hệ thống xử lý nước thải đô thị.

• Ngành dầu khí và hóa chất: Kết nối các đường ống dẫn dầu, khí gas (thường dùng bích tiêu chuẩn PN16 hoặc 20K trở lên).

• Đóng tàu: Mặt bích thép tiêu chuẩn JIS cực kỳ phổ biến trong các hệ thống ống dẫn trên tàu biển nhờ tính đồng bộ cao.

• Hệ thống HVAC: Sử dụng trong đường ống chiller, hệ thống điều hòa không khí trung tâm của các tòa nhà cao tầng.

• Sản xuất năng lượng: Các nhà máy nhiệt điện, thủy điện đều sử dụng mặt bích để kết nối các cụm van điều khiển áp lực lớn.

7. Hướng dẫn lắp đặt mặt bích thép đúng kỹ thuật

Để đảm bảo hệ thống vận hành an toàn và không bị rò rỉ, quy trình lắp đặt cần tuân thủ các bước:

1. Kiểm tra bề mặt: Đảm bảo bề mặt mặt bích sạch sẽ, không bị trầy xước sâu hoặc dính rác, xỉ hàn.

2. Đặt gioăng đệm: Đặt gioăng vào tâm mặt bích. Lưu ý chọn loại gioăng phù hợp với nhiệt độ và hóa chất của lưu chất.

3. Căn chỉnh đồng tâm: Hai mặt bích phải nằm trên một đường thẳng, không được lệch hoặc vênh.

4. Siết bu lông theo sơ đồ: Không siết chặt một bu lông ngay lập tức. Hãy siết theo hình sao hoặc đối xứng (1-3, 2-4) để lực ép được phân bổ đều, tránh làm biến dạng gioăng.

5. Kiểm tra lại: Sau khi hệ thống chạy thử (test pressure), cần kiểm tra lại độ chặt của bu lông vì rung động ban đầu có thể làm lỏng liên kết.

8. Van Duy Thành là đơn vị chuyên cung cấp mặt bích thép chất lượng cao

Trên thị trường vật tư ngành nước đầy biến động, Van Duy Thành tự hào là đối tác tin cậy của nhiều nhà thầu và đơn vị thi công lớn. Chúng tôi cam kết mang đến những giá trị thực chất cho khách hàng:

Danh mục sản phẩm đa dạng

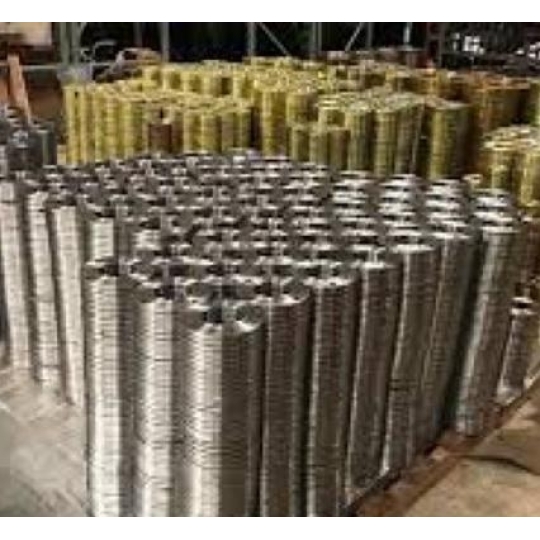

Tại Van Duy Thành, quý khách có thể tìm thấy đầy đủ các chủng loại mặt bích thép từ tiêu chuẩn Nhật Bản (JIS 5K, 10K, 16K, 20K) đến tiêu chuẩn Châu Âu (PN10, PN16, PN25). Chúng tôi có sẵn các dòng bích rỗng, bích mù, bích ren với đầy đủ các quy cách mạ kẽm hoặc thép đen.

Chất lượng và Uy tín hàng đầu

Mỗi sản phẩm được xuất kho từ Van Duy Thành đều đi kèm với:

• Chứng chỉ CO/CQ: Chứng minh nguồn gốc xuất xứ và kiểm định chất lượng rõ ràng.

• Độ chính xác kỹ thuật: Đảm bảo các thông số về độ dày, đường kính lỗ bu lông chuẩn xác theo barem quốc tế, giúp khách hàng dễ dàng lắp đặt vào hệ thống hiện có.

Dịch vụ tận tâm

Chúng tôi không chỉ bán sản phẩm, mà còn cung cấp giải pháp. Đội ngũ kỹ thuật của Van Duy Thành luôn sẵn sàng tư vấn để khách hàng lựa chọn được loại mặt bích tối ưu nhất về công năng và chi phí. Với kho hàng lớn và quy trình vận chuyển chuyên nghiệp, chúng tôi đáp ứng nhanh chóng các đơn hàng số lượng lớn cho công trình trên toàn quốc.

Quý khách hàng có nhu cầu tư vấn hoặc nhận báo giá chi tiết cho các sản phẩm Mặt Bích Thép 5K, 10K, PN10, PN16, vui lòng liên hệ trực tiếp với Van Duy Thành để được phục vụ tốt nhất.
