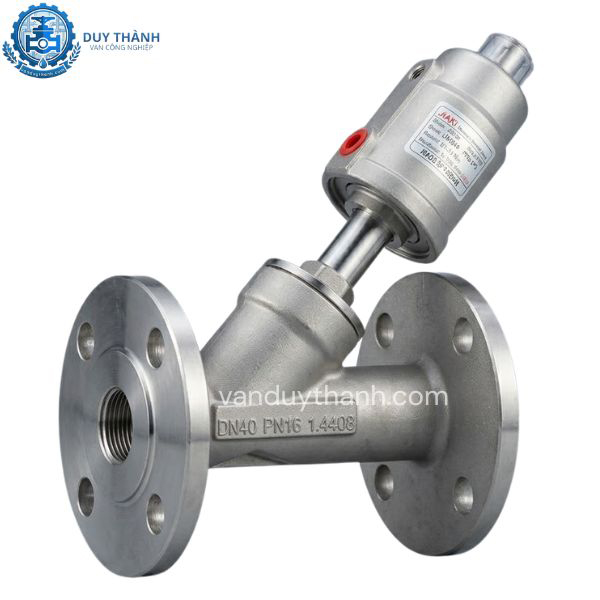

Van Y Xiên Khí Nén Nối Bích Jaki DN15 - DN100

1. Tính năng của Van Y Xiên Khí Nén Nối Bích Jaki DN15 - DN100

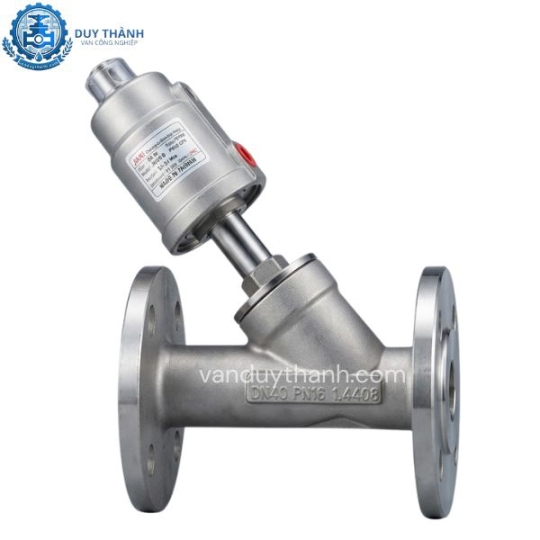

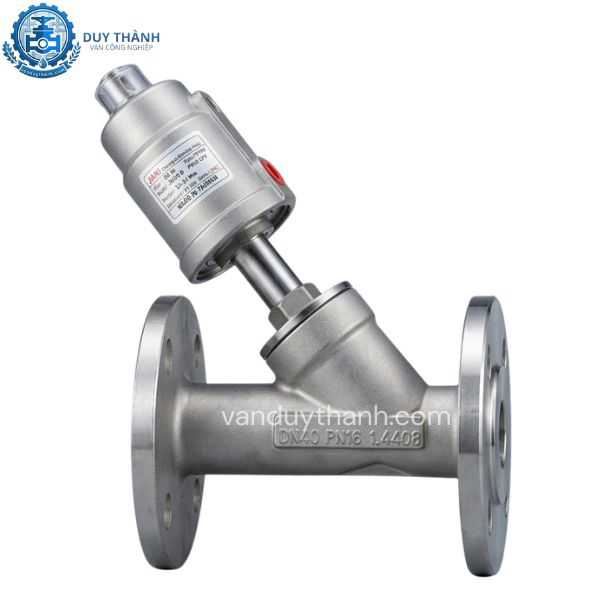

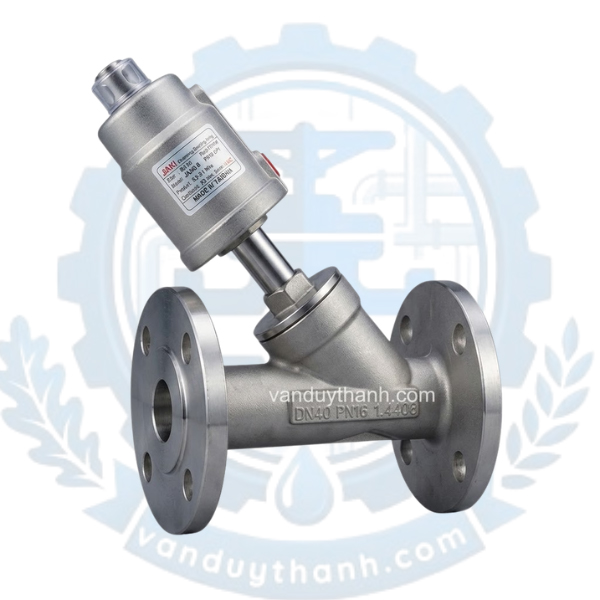

Van Y xiên khí nén nối bích Jaki (tên tiếng Anh: Pneumatic Angle Seat Valve) là một dòng van công nghiệp đặc thù, sở hữu góc nghiêng 45° giữa trục chuyển động của piston và đường đi của lưu chất. Thiết kế hình chữ Y độc đáo này mang lại những tính năng vận hành vượt trội:

• Tối ưu lưu lượng dòng chảy: Khác với van xả dòng thông thường, góc xiên giúp lưu chất đi qua van với lực cản cực thấp. Điều này làm tăng hệ số lưu lượng, giảm thiểu tối đa hiện tượng sụt áp trên đường ống.

• Khả năng chống búa nước xuất sắc: Khi kết cấu lưu chất đi vào từ phía dưới đĩa van (vận hành chống búa nước), áp lực nước sẽ được triệt tiêu dần, giúp bảo vệ toàn bộ hệ thống đường ống khỏi các xung đột áp suất đột ngột.

• Độ bền chu kỳ cao: Nhờ kết cấu thiết kế cơ học đơn giản nhưng chuẩn xác, van Jaki có tuổi thọ vận hành lên tới hàng triệu lần đóng mở mà không làm giảm độ kín khít.

2. Tác dụng của Van Y Xiên Khí Nén Nối Bích Jaki DN15 - DN100

Trong các quy trình sản xuất tự động hóa hiện đại, dòng van Y xiên nối bích Jaki từ kích cỡ DN15 đến DN100 đóng vai trò cốt lõi trong việc điều tiết và ngắt dòng lưu chất.

2.1. Đóng mở tự động nhanh chóng và chính xác

Nhờ áp lực khí nén truyền tới bầu điều khiển, van thực hiện hành trình đóng hoặc mở chỉ trong vòng chưa đầy 1 giây. Tốc độ này giúp kiểm tra luồng cấp lưu chất một cách dứt khoát, không bị trễ nhịp so với hệ thống điều khiển trung tâm PLC.

2.2. Kiểm soát lưu chất ở nhiệt độ và áp suất cao

Tại những phân đoạn yêu cầu dẫn nguồn hơi nóng (Steam) hoặc khí nén có áp suất lớn, các dòng van bướm hay van điện từ thông thường rất dễ bị hỏng gioăng hoặc cháy cuộn coil. Van Y xiên khí nén Jaki sinh ra để giải quyết bài toán này, đảm bảo hệ thống vận hành liên tục, an toàn và giảm thiểu thời gian dừng máy.

3. Thông số kỹ thuật của Van Y Xiên Khí Nén Nối Bích Jaki

4. Cấu tạo của Van Y Xiên Khí Nén Nối Bích Jaki DN15 - DN100

Sản phẩm được lắp ráp từ hai bộ phận chính biệt lập là bộ truyền động khí nén (bầu khí) và thân van cơ học, giúp tăng tính chịu nhiệt cho thiết bị:

• Thân van chữ Y: Chế tạo bằng phương pháp đúc áp lực từ inox cao cấp. Phần lòng van được gia công bóng với độ nhám bề mặt cực thấp, hai đầu đúc liền mặt bích giúp kết nối vững chắc với đường ống từ DN15 đến DN100.

• Bộ truyền động khí nén (Actuator): Gồm vỏ bầu khí nén (bằng inox hoặc nhựa chịu lực), piston chuyển động, và lò xo đàn hồi (đối với dòng tác động đơn).

• Trục van (Stem): Liên kết trực tiếp piston của bầu khí với đĩa van bên dưới, làm bằng inox cứng chống cong vênh.

• Đĩa van và Gioăng phớt (Disc & Seat): Đĩa van bằng inox bọc một lớp gioăng PTFE dầy dặn, đảm bảo cách ly hoàn toàn lưu chất khi van ở trạng thái đóng, ngăn hiện tượng rò rỉ tuyệt đối.

5. Nguyên lí làm việc của Van Y Xiên Khí Nén Nối Bích Jaki

Van Y xiên khí nén Jaki hoạt động chủ yếu dựa trên cơ chế lò xo phản hồi tự động (Tác động đơn - Thường đóng).

5.1. Quy trình mở van

Khi hệ thống cấp một lượng khí nén có áp suất từ 3 bar đến 8 bar vào cổng nạp của bầu khí, áp lực này sẽ thắng được lực nén của lò xo, đẩy piston di chuyển đi lên. Piston kéo theo trục van và đĩa van rời khỏi vị trí bệ đỡ, cho phép dòng lưu chất đi qua xiên một góc 45° một cách tự do.

5.2. Quy trình đóng van

Khi ngừng cấp khí nén hoặc ngắt nguồn điện từ van điện từ điều hướng, lượng khí trong bầu điều khiển được xả ra ngoài. Lúc này, lò xo bên trong bầu khí lập tức bung mạnh ra theo hướng tự nhiên, đẩy piston và trục van đi xuống, ép chặt đĩa van vào ghế van để chặn đứng dòng lưu chất.

6. Môi trường ứng dụng của Van Y Xiên Khí Nén Nối Bích Jaki

Nhờ đặc tính chống chịu ăn mòn và chịu nhiệt độ cao lên tới 180°C, dòng van này xuất hiện phổ biến trong nhiều ngành công nghiệp:

• Hệ thống lò hơi, nồi hơi: Điều tiết hơi nóng (Steam) phục vụ cho các buồng sấy, thiết bị tiệt trùng.

• Ngành dệt nhuộm và sản xuất bao bì: Vận hành liên tục trong môi trường hóa chất nhuộm, keo dán, dung môi, nơi các dòng van thông thường dễ bị kẹt dính.

• Nhà máy thực phẩm và đồ uống (F&B): Ứng dụng trong dây chuyền sản xuất bia, sữa, nước giải khát nhờ vật liệu thân inox sạch sẽ, đạt chuẩn vệ sinh.

• Xử lý nước và cấp thoát chất lỏng: Phù hợp cho các đường ống có lưu lượng lớn, chất lỏng chứa cặn nhỏ mà không sợ sụt giảm áp suất.

7. Hướng dẫn lắp đặt Van Y Xiên Khí Nén Nối Bích Jaki

Quy trình lắp đặt chuẩn kỹ thuật quyết định đến hiệu suất và độ an toàn của hệ thống:

1. Vệ sinh đường ống: Trước khi lắp, cần thổi sạch bụi bẩn, xỉ hàn hoặc tạp chất dính trong đường ống để tránh làm xước gioăng PTFE của van.

2. Định hướng dòng chảy: Chú ý mũi tên ký hiệu hướng dòng chảy được đúc nổi trên thân van. Lắp đúng chiều để tối ưu hóa tính năng chống búa nước.

3. Siết mặt bích: Đặt gioăng đệm mặt bích (Gasket) vào giữa mặt bích đường ống và mặt bích van. Tiến hành xỏ bu lông và siết đều tay theo nguyên tắc đối xứng để lực ép cân bằng, tránh làm vênh đường ống.

4. Kết nối khí nén: Lắp đặt ống dẫn khí vào bầu điều khiển. Nên sử dụng thêm bộ lọc khí nén kết hợp châm dầu để nguồn khí cấp luôn sạch và khô ráo.

8. Những lỗi thường gặp và cách khắc phục Van Y Xiên Khí Nén Nối Bích Jaki DN15 - DN100

9. Van Duy Thành chuyên cung cấp Van Y Xiên Khí Nén Nối Bích Jaki

Van Duy Thành tự hào là đơn vị uy tín hàng đầu tại Việt Nam, chuyên nhập khẩu và phân phối dòng sản phẩm Van Y Xiên Khí Nén Nối Bích Jaki đầy đủ kích cỡ từ DN15 đến DN100. Sản phẩm của chúng tôi cam kết chính hãng 100%, có đầy đủ chứng chỉ CO, CQ, đi kèm chế độ bảo hành lâu dài và mức giá cực kỳ ưu đãi cho các nhà thầu, đơn vị thi công.

Đến với Van Duy Thành, quý khách hàng sẽ nhận được sự tư vấn kỹ thuật tận tâm, giúp lựa chọn đúng model phù hợp nhất với ngân sách và quy chuẩn kỹ thuật của hệ thống.
