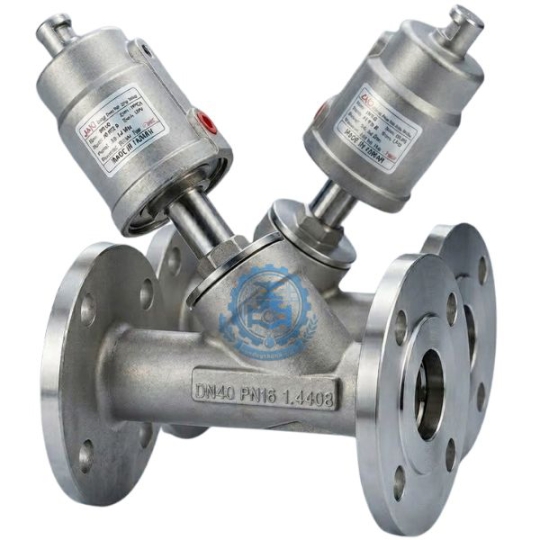

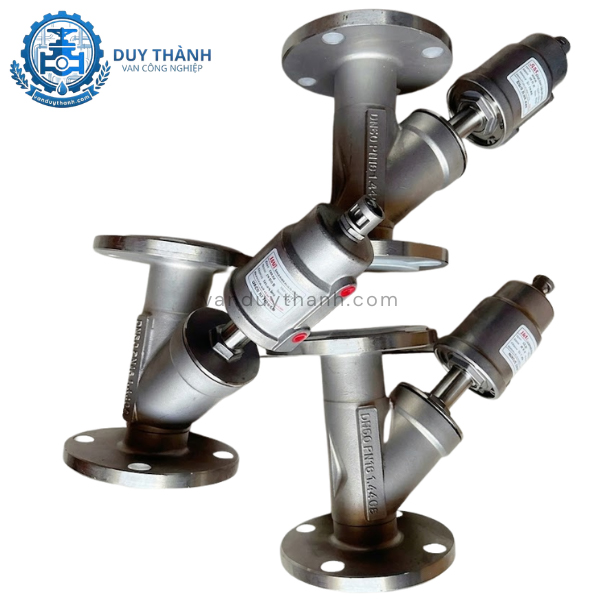

Van Xiên Mặt Bích Inox 304 DN50 DN65 DN80 DN100 Khí Nén Jaki Jn070b
Tính năng nổi bật: Thiết kế góc xiên hình chữ Y tối ưu lưu lượng và giảm thiểu sụt áp tối đa; cơ chế tác động đơn (Single Acting) tự động đóng kín bằng lò xo khi mất áp lực khí nén điều khiển; thân Inox 304 chịu ăn mòn và chịu nhiệt cực cao; tích hợp bộ chuyển động khí nén (Actuator) bằng nhựa bọc cao cấp hoặc inox giúp tăng tuổi thọ chu kỳ đóng mở lên đến hàng triệu lần.
Thông số kỹ thuật: Van Xiên Mặt Bích Inox 304
Thương hiệu / Model: Jaki / JN070B.
Kích cỡ ứng dụng: DN50 DN65 DN80 DN100
Kiểu vận hành: Tác động đơn, thường đóng (NC).
Tiêu chuẩn kết nối: Mặt bích JIS 10K, DIN PN16, BS.
Chất liệu cấu tạo: Thân van Inox 304 (CF8); Gioăng làm kín PTFE; Đầu điều khiển (Actuator) bằng Nhựa hoặc Inox.
Áp suất làm việc: Tối đa 10 bar.
Nhiệt độ hoạt động: Từ 0°C đến 200°C.
Môi trường lưu chất: Hơi nóng, nước, dầu, khí gas.
Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc.
Van xiên mặt bích Inox 304 khí nén Jaki JN070B (hay còn gọi là van góc điều khiển khí nén) là dòng van hành trình piston chuyên dụng cho các hệ thống đóng mở nhanh. Với thiết kế thân van dạng hình chữ Y nghiêng một góc 45 độ, sản phẩm giúp giảm tối đa sự sụt giảm áp suất và tạo ra lưu lượng dòng chảy lớn hơn so với các dòng van truyền thống. Tính năng Single Acting (Tác động đơn) kết hợp cấu tạo Thường đóng giúp van tự động đóng lại khi mất nguồn khí, đảm bảo an toàn tuyệt đối cho hệ thống.
Điều khiển đóng mở tự động: Sử dụng áp lực khí nén để vận hành, giúp thay thế hoàn toàn việc đóng mở bằng tay tại các vị trí khó tiếp cận hoặc yêu cầu tần suất hoạt động cao.
Chống búa nước: Thiết kế góc xiên giúp lưu chất lưu thông mượt mà, hạn chế tối đa hiện tượng búa nước gây rung lắc đường ống.
Độ bền vượt trội: Chất liệu Inox 304/316 cho phép van chịu được môi trường hóa chất ăn mòn và nhiệt độ khắc nghiệt.
Sản phẩm được cấu thành từ hai bộ phận chính:
Thân van (Valve Body): Đúc bằng thép không gỉ Inox 304 hoặc 316. Hai đầu được đúc sẵn mặt bích giúp kết nối chắc chắn, chống rò rỉ.
Bộ truyền động (Actuator): Có hai tùy chọn vỏ Nhựa cao cấp (nhẹ, kinh tế) hoặc Inox (bền bỉ, chịu nhiệt). Bên trong chứa lò xo và piston chuyển động lên xuống.
Đĩa van và Gioăng: Sử dụng vật liệu chịu nhiệt, đảm bảo độ kín khít 100% khi đóng van.
Model: Jaki JN070B.
Kích thước: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100.
Vật liệu thân: Inox 304, Inox 316.
Kiểu vận hành: Tác động đơn (Single Acting) – Van thường đóng.
Kiểu kết nối: Lắp bích tiêu chuẩn JIS 10K, DIN PN16, BS.
Áp suất làm việc: Tối đa 10 bar.
Nhiệt độ làm việc: 0°C đến 200°C.
Bộ truyền động: Nhựa hoặc Inox.
Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc.
Bảo hành: 12 tháng.

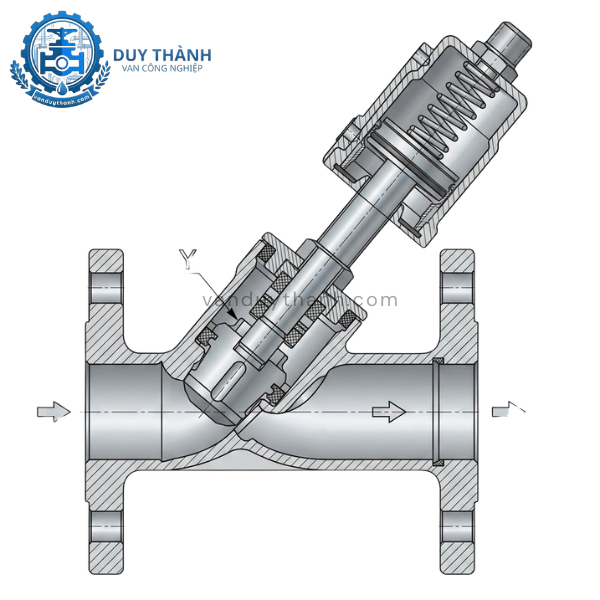

Van xiên Jaki JN070B hoạt động theo nguyên lý piston – lò xo. Ở trạng thái bình thường (không có khí nén), lực đàn hồi của lò xo sẽ đẩy đĩa van chặn chặt cửa van (thường đóng). Khi cấp khí nén vào bộ actuator, áp lực khí sẽ thắng lực lò xo, đẩy piston đi lên và kéo theo đĩa van rời khỏi vị trí chặn, giúp dòng lưu chất đi qua. Khi ngắt nguồn khí, lò xo tự động đẩy piston về vị trí cũ để đóng van ngay lập tức.
Nhờ dải nhiệt độ rộng (lên đến 200°C) và khả năng chịu áp tốt, van xiên mặt bích Jaki được ứng dụng trong:
Hệ thống hơi nóng (Steam): Lò hơi, nồi hơi, ngành dệt nhuộm, giặt là công nghiệp.
Xử lý nước: Cấp thoát nước, xử lý nước thải có hóa chất.
Ngành thực phẩm: Dẫn dầu ăn, dung dịch, nước giải khát.
Khí gas: Các hệ thống dẫn khí đốt, khí công nghiệp.
Lắp đặt: Đảm bảo mặt bích đường ống và mặt bích van cùng tiêu chuẩn (ví dụ cùng JIS 10K). Sử dụng thêm gioăng cao su hoặc PTFE giữa hai mặt bích để làm kín.
Cấp khí: Sử dụng dây dẫn khí phù hợp với đầu vào của bộ actuator. Đảm bảo nguồn khí nén ổn định từ 3 - 8 bar.
Bảo trì: Định kỳ kiểm tra bộ lọc khí để tránh bụi bẩn làm kẹt piston. Nếu van có hiện tượng rò rỉ ở trục, cần kiểm tra và thay thế bộ gioăng làm kín.
Van Duy Thành tự hào là đơn vị phân phối dòng Van Xiên Mặt Bích Inox 304 Khí Nén Jaki JN070B uy tín tại Việt Nam. Chúng tôi cam kết cung cấp sản phẩm mới 100%, tình trạng hàng có sẵn tại kho với đầy đủ kích cỡ từ DN15 đến DN100. Với chế độ bảo hành 12 tháng và hỗ trợ kỹ thuật tận tâm, Van Duy Thành là đối tác tin cậy cho mọi công trình và hệ thống sản xuất của bạn.
Hãy liên hệ với Van Duy Thành ngay hôm nay để nhận báo giá chi tiết và các chương trình ưu đãi hấp dẫn cho dòng van xiên inox Jaki cao cấp!
