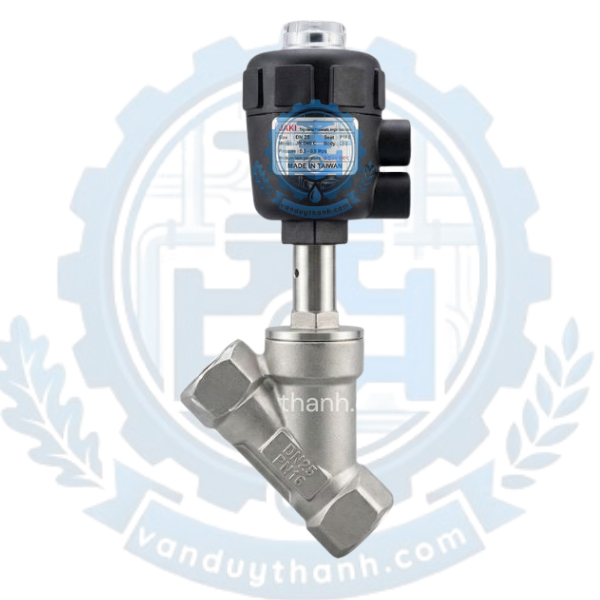

Van Y Xiên, Van Góc Inox 304, 316 Nối Ren Đầu Khí Nén Nhựa
Tên sản phẩm: Van y xiên (Van góc) điều khiển bằng đầu khí nén vỏ nhựa, thiết kế vận hành dạng thường đóng (NC).
Dải kích cỡ: Đa dạng từ DN15, DN20 đến DN100, kết nối bằng phương pháp nối ren tiện lợi.
Vật liệu chế tạo: Thân van đúc hoàn toàn từ inox cao cấp SUS 304 hoặc SUS 316, chống rỉ sét ưu việt.
Thông số áp lực: Áp lực làm việc định mức đạt PN16 đến PN25; áp suất khí nén điều khiển yêu cầu ~8bar.
Ngưỡng nhiệt độ: Khả năng chịu nhiệt độ cao, hoạt động bền bỉ lên tới ~180°C.
Môi trường lưu chất: Tương thích tốt với nước, khí nén, hơi nóng, xăng dầu và các loại hóa chất có tính ăn mòn.
Chính sách & Xuất xứ: Bảo hành chính hãng 12 tháng, xuất xứ nhập khẩu từ Hàn Quốc, Nhật Bản, Đài Loan, Trung Quốc.
Van y xiên (tên tiếng Anh: Angle Seat Valve) hay còn gọi là van góc, là dòng van công nghiệp sở hữu thiết kế hình chữ Y độc đáo giúp tối ưu hóa dòng chảy. Thiết bị sở hữu những tính năng vượt trội như:
Tốc độ đóng mở cực nhanh: Sử dụng áp lực khí nén hành trình piston giúp van phản hồi gần như ngay lập tức (chỉ mất từ 1 - 2 giây), nhanh hơn rất nhiều so với các dòng van điều khiển điện.
Lưu lượng dòng chảy tối đa: Nhờ góc nghiêng đặc trưng của thân van, khi đĩa van mở ra, dòng lưu chất được lưu thông thẳng hướng mà không gặp nhiều vật cản, giảm thiểu hiện tượng sụt áp và tạo bọt khí.
Chống hiện tượng "búa nước" (Water Hammer): Thiết kế dòng chảy đi dưới góc van giúp triệt tiêu xung lực mạnh khi đóng ngắt đột ngột, bảo vệ an toàn cho toàn bộ hệ thống đường ống.
Cơ chế Thường đóng (NC) an toàn: Khi không được cấp khí nén, lò xo bên trong đầu nhựa luôn đẩy đĩa van đóng chặt, ngăn chặn rò rỉ ngay cả khi hệ thống gặp sự cố mất nguồn khí.
Sản phẩm là thiết bị kiểm soát đóng ngắt tự động lý tưởng, đóng vai trò quan trọng trong các dây chuyền sản xuất tự động hóa cao:
Đóng ngắt lưu chất ở tần suất cao: Khả năng đóng mở liên tục hàng nghìn lần mỗi ngày mà không làm suy giảm độ kín khít, điều mà các dòng van bi điện hay van điện từ khó đáp ứng được mà không bị om nhiệt.
Kiểm soát dòng lưu chất nhiệt độ cao và áp lực lớn: Bảo vệ an toàn tuyệt đối cho hệ thống dẫn hơi nóng (Steam), khí nén áp lực cao nhờ khả năng chịu lực tới PN25 và nhiệt độ ~180°C.
Tiết kiệm chi phí vận hành: Đầu khí nén bằng nhựa cao cấp giúp giảm trọng lượng van, giảm giá thành đầu tư so với đầu khí nén bằng inox nhưng vẫn đảm bảo độ bền cơ học cao trong môi trường ẩm ướt.
Bảng tổng hợp thông số kỹ thuật chi tiết dưới đây sẽ giúp quý khách hàng lựa chọn chính xác model phù hợp với tiêu chuẩn kỹ thuật của nhà máy:
| Thuộc tính thông số | Chi tiết thông số kỹ thuật |
| Tên sản phẩm | Van Y Xiên, Van Góc Inox Nối Ren Đầu Khí Nén Nhựa |
| Kích cỡ (Size) | DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 |
| Vật liệu thân van | Inox 304 (SUS304), Inox 316 (SUS316) |
| Chất liệu đầu điều khiển | Nhựa cao cấp chịu lực, chịu nhiệt |
| Kiểu kết nối | Nối ren (Threaded) |
| Áp lực làm việc | PN16 - PN25 (16 - 25 kg/cm²) |
| Áp suất khí nén điều khiển | ~8bar |
| Nhiệt độ làm việc | Hoạt động ổn định lên tới ~180°C |
| Dạng hoạt động | Thường đóng (NC - Normally Closed) |
| Môi trường ứng dụng | Nước, hơi nóng, khí nén, xăng, dầu, hóa chất, thực phẩm |
| Chế độ bảo hành | 12 tháng (Lỗi 1 đổi 1 do nhà sản xuất) |
| Tình trạng kho hàng | Luôn có sẵn số lượng lớn |
| Xuất xứ | Hàn Quốc, Nhật Bản, Đài Loan, Trung Quốc |
Van có kết cấu cơ học tối ưu và được chia thành hai khối bộ phận chính: Thân van góc chữ Y và Bộ truyền động khí nén bằng nhựa.
Thân van: Được đúc nguyên khối bằng chất liệu inox 304 hoặc inox 316. Thiết kế hình chữ Y xiên một góc tạo không gian cho dòng chảy đi qua mượt mà nhất. Hai đầu thiết kế tiện ren tiêu chuẩn để lắp ráp vào ống.
Đĩa van & Trục van: Làm từ inox cứng, chịu được lực cọ xát và áp lực đè nén lớn từ dòng lưu chất.
Gioăng làm kín (Seat): Chế tạo từ hợp chất Teflon (PTFE) giúp van chịu được mức nhiệt cao ~180°C và kháng hoàn toàn các loại hóa chất ăn mòn.
Vỏ bọc đầu khí: Làm bằng chất liệu nhựa kỹ thuật độ bền cao, chống chịu tốt với môi trường bên ngoài, bảo vệ cụm piston bên trong.
Lò xo tự định vị: Đặt phía trong đầu nhựa, có nhiệm vụ luôn đẩy trục van xuống để giữ van ở trạng thái đóng khi chưa có khí nén.
Piston chuyển động: Nhận áp lực từ dòng khí nén ~8bar cấp vào để nén lò xo lại, kéo trục van đi lên thực hiện chu trình mở.
Thiết bị vận hành hoàn toàn tự động dựa trên nguyên lý chênh lệch áp lực khí nén tác động lên lò xo nội tại:
Trạng thái bình thường (Chưa cấp khí): Dưới lực nén giãn tự nhiên cực mạnh của lò xo, trục van và đĩa van bị đẩy chặt xuống bệ đỡ (gioăng làm kín). Hệ thống ở trạng thái đóng hoàn toàn, dòng lưu chất bị chặn lại tuyệt đối.
Trạng thái mở van (Khi cấp khí nén): Khi chúng ta cấp nguồn khí nén có áp suất khoảng ~8bar vào buồng chứa của đầu nhựa, áp lực khí sẽ thắng được lực đẩy của lò xo, đẩy piston dịch chuyển đi lên. Piston kéo theo trục van và đĩa van rời khỏi bệ đỡ. Lúc này van mở ra hoàn toàn cho phép nước, hơi nóng hoặc hóa chất đi qua.
Trạng thái đóng van (Khi ngắt khí nén): Khi xả hết khí nén ra ngoài, lò xo lập tức bung giãn trở lại vị trí ban đầu, ép chặt đĩa van xuống bệ đỡ, kết thúc một chu trình làm việc.
Sở hữu vật liệu cao cấp SUS 304/316 cùng khả năng chịu nhiệt cao lên đến ~180°C, van y xiên đầu nhựa được ứng dụng cực kỳ phổ biến trong:
Hệ thống lò hơi, nồi hơi: Các đường ống phân phối hơi nóng, sấy nhuộm vải, giặt là công nghiệp cần đóng ngắt liên tục ở nhiệt độ cao.
Nhà máy sản xuất bao bì, hạt nhựa: Ứng dụng điều khiển nước làm mát, khí nén áp lực lớn phục vụ máy đùn thổi nhựa.
Ngành thực phẩm, dược phẩm và đồ uống: Sử dụng van chất liệu inox 316 để dẫn các dòng chất lỏng như sữa, nước ngọt, bia rượu, đảm bảo tiêu chuẩn vệ sinh an toàn tuyệt đối.
Xử lý hóa chất, dung môi độc hại: Ứng dụng trong các môi trường chứa axit loãng, kiềm, xăng, dầu nhờn nhờ đặc tính kháng ăn mòn cực tốt của dòng inox mác cao.
Lắp đặt van góc khí nén đúng kỹ thuật giúp hệ thống vận hành trơn tru và tránh hiện tượng rò rỉ rác bẩn gây kẹt van:
Bước 1: Làm sạch lòng ống: Xả sạch bụi bẩn, xỉ hàn, cát đá trong đường ống trước khi lắp van. Rác bẩn kẹt vào đĩa van là nguyên nhân hàng đầu gây hở van.
Bước 2: Quấn băng keo non (Băng tan): Quấn một lượng băng tan vừa đủ quanh đầu ren ống theo chiều kim đồng hồ để tạo độ kín khít tối đa cho mối nối ren.
Bước 3: Xác định chiều dòng chảy: Trên thân van y xiên luôn có đúc nổi hình mũi tên. Hãy lắp đặt sao cho hướng đi của lưu chất trùng với hướng của mũi tên này.
Bước 4: Vặn cố định: Sử dụng mỏ lết phù hợp siết đều tay vào phần lục giác trên thân van. Tránh siết quá lực trực tiếp vào phần đầu nhựa điều khiển điện gây nứt vỡ.
Bước 5: Đấu nối đường khí nén: Kết nối ống dẫn khí nén từ van điện từ chia khí (Solenoid Valve) vào cổng cấp khí của đầu nhựa (~8bar) và vận hành thử nghiệm.
Trong suốt vòng đời vận hành, tùy vào chất lượng lưu chất mà van có thể phát sinh một vài sự cố. Dưới đây là cách xử lý nhanh dành cho kỹ thuật viên:
Hiện tượng van đóng không kín, lưu chất bị rò rỉ qua:
Nguyên nhân: Có cặn bẩn, sỏi đá nhỏ kẹt giữa đĩa van và gioăng PTFE, hoặc gioăng làm kín bị mòn rách do dùng quá lâu.
Cách khắc phục: Ngắt hệ thống, tháo cụm thân van ra để vệ sinh sạch lòng van. Nếu kiểm tra thấy gioăng Teflon bị khuyết tật, mòn vẹt thì cần tiến hành thay gioăng mới.
Van không thể mở ra khi đã cấp khí nén:
Nguyên nhân: Áp suất khí nén cấp vào quá yếu (dưới mức ~8bar yêu cầu) không đủ thắng lực lò xo, hoặc piston bên trong đầu nhựa bị kẹt.
Cách khắc phục: Kiểm tra lại đồng hồ đo áp suất của máy nén khí xem đã đủ áp chưa. Nếu đủ áp mà van vẫn không nhảy, hãy kiểm tra gioăng cao su của piston bên trong đầu nhựa xem có bị hở khí hay không.
Khí nén bị rò rỉ ra ngoài ở phần đầu điều khiển nhựa:
Nguyên nhân: Gioăng cao su làm kín piston hoặc trục van phía trên bị lão hóa, rách.
Cách khắc phục: Tháo nắp đầu nhựa khí nén, thay thế bộ gioăng (O-ring) làm kín bên trong để đảm bảo áp lực khí nén không bị thất thoát.
Nếu bạn đang tìm kiếm một giải pháp kiểm soát dòng chảy tự động, bền bỉ và tối ưu chi phí cho nhà máy của mình, Van Duy Thành chính là địa chỉ đáng tin cậy dành cho bạn. Chúng tôi cam kết mang đến những giá trị thiết thực nhất:
Hàng nhập khẩu chính hãng 100% từ các thương hiệu nổi tiếng tại Hàn Quốc, Nhật Bản, Đài Loan, Trung Quốc.
Chất liệu chuẩn inox SUS 304, SUS 316, nói không với hàng giả, hàng kém chất lượng.
Kho hàng diện tích lớn, luôn có sẵn đầy đủ các size từ DN15 đến DN100 để giao ngay trong ngày.
Chính sách bảo hành đắc lực: 12 tháng đổi trả nhanh chóng nếu có bất kỳ lỗi nào từ nhà máy sản xuất.
Quý khách hàng có nhu cầu tư vấn kỹ thuật, lựa chọn kích cỡ hoặc nhận bảng báo giá tốt nhất, xin vui lòng kết nối với chúng tôi qua thông tin sau:
Hotline, Zalo: 0945.400.333
