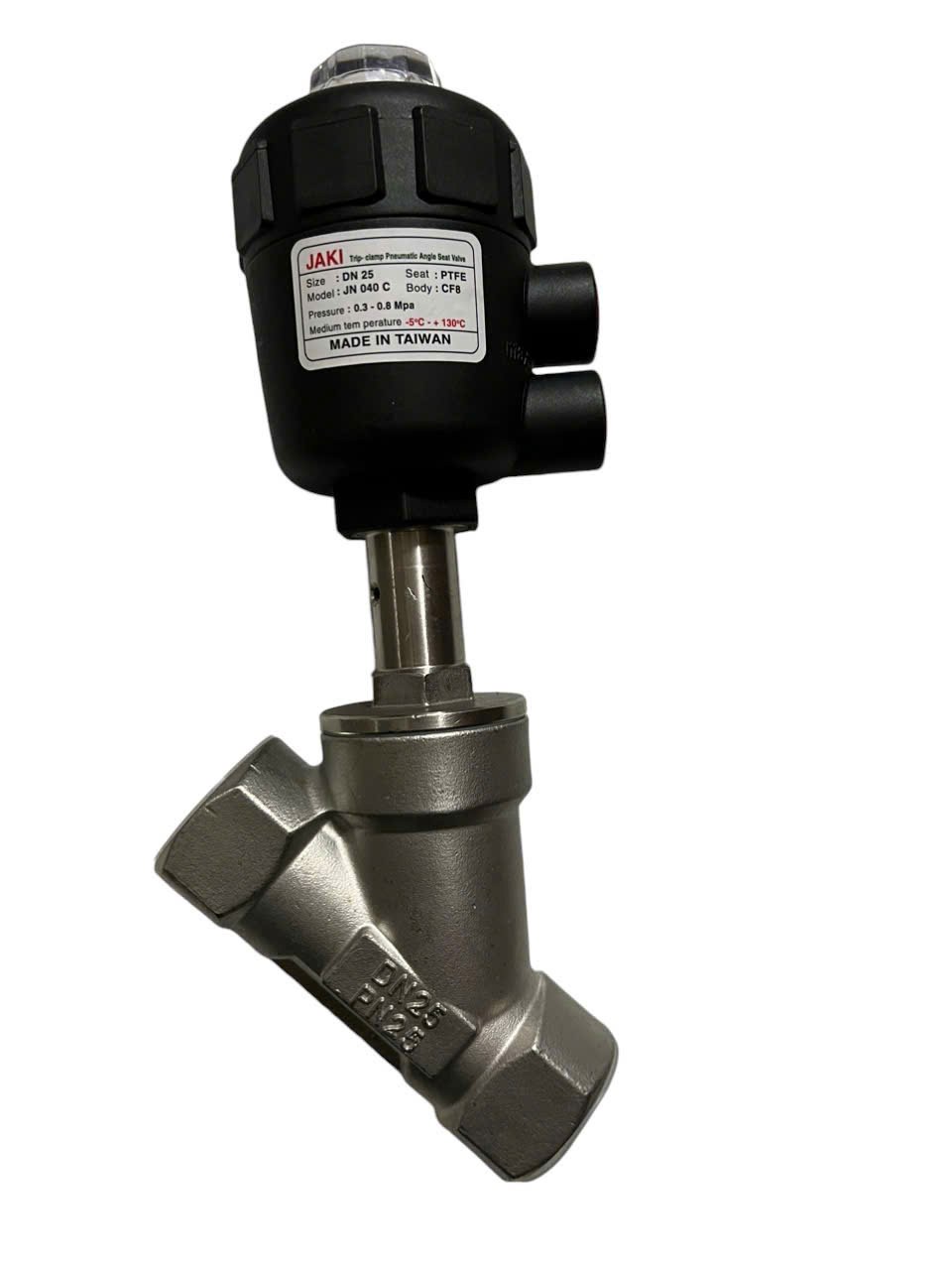

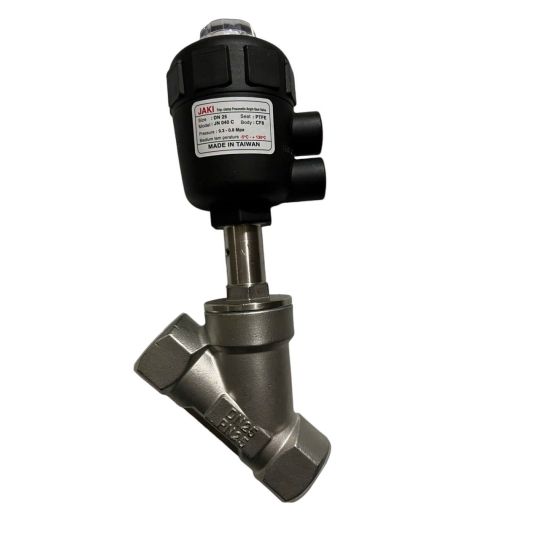

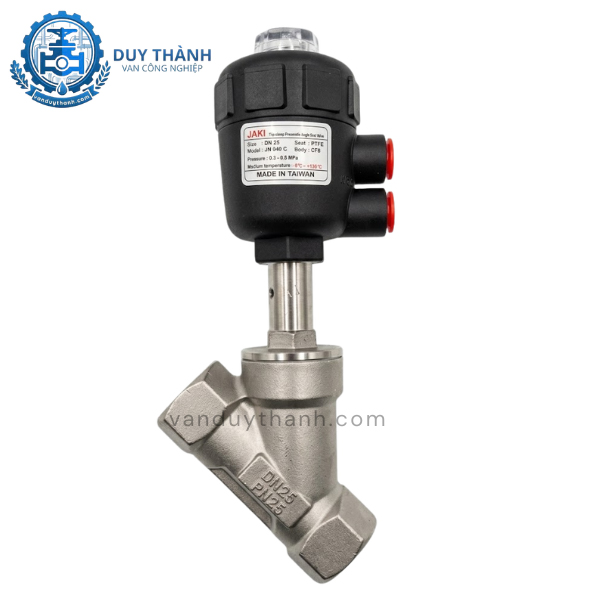

Van Góc Đóng Mở Khí Nén

1. Tính năng của Van Góc Đóng Mở Khí Nén

Van góc đóng mở bằng khí nén sở hữu nhiều ưu điểm vượt trội so với các loại van điện từ thông thường, đặc biệt trong các môi trường công nghiệp nặng.

• Lưu lượng dòng chảy lớn: Nhờ thiết kế thân góc (xiên), van cho phép dòng chảy đi qua với lực cản thấp nhất, từ đó tối ưu hóa công suất vận chuyển lưu chất và hạn chế tình trạng sụt áp.

• Độ bền cơ học ấn tượng: Khác với van điện từ dễ cháy cuộn coil khi hoạt động liên tục, van góc khí nén sử dụng áp lực khí để đẩy piston, giúp thiết bị vận hành bền bỉ với tần suất đóng mở dày đặc.

• Chống hiện tượng búa nước: Cơ cấu đóng chậm dần của đĩa van giúp giảm thiểu các xung động áp suất đột ngột trên đường ống, bảo vệ các thiết bị đo lường và khớp nối.

• Khả năng tự làm sạch: Thiết kế đĩa van và trục xiên giúp đẩy các cặn bẩn ra ngoài trong quá trình vận hành, hạn chế tình trạng kẹt van do tạp chất.

2. Tác dụng của Van Góc Đóng Mở Khí Nén

Trong các hệ thống tự động hóa, sản phẩm này đóng vai trò là "chốt chặn" tin cậy với các tác dụng cụ thể:

Điều khiển chu trình sản xuất tự động

Van tác dụng chuyển đổi tín hiệu khí nén thành chuyển động cơ học để đóng hoặc mở dòng lưu chất. Điều này cho phép người quản lý điều khiển từ xa thông qua các van điện từ chia khí hoặc hệ thống PLC trung tâm.

Bảo vệ an toàn hệ thống (NC)

Với kiểu van thường đóng (Normally Closed), tác dụng lớn nhất là đảm bảo an toàn tuyệt đối. Khi hệ thống gặp sự cố mất điện hoặc mất khí nén, lò xo bên trong sẽ tự động đẩy đĩa van về vị trí đóng, ngăn chặn việc thất thoát lưu chất hoặc gây tràn hệ thống.

Chịu nhiệt và kháng hóa chất

Nhờ vật liệu inox SS304/SS316, van có tác dụng làm việc tốt trong môi trường hơi nóng áp suất cao mà không bị oxy hóa hay biến dạng, đảm bảo độ kín khít lâu dài cho đường ống.

3. Thông số kỹ thuật của Van Góc Đóng Mở Khí Nén

4. Cấu tạo của Van Góc Đóng Mở Khí Nén

Một bộ van góc hoàn chỉnh bao gồm hai phần chính được liên kết chặt chẽ:

4.1. Đầu điều khiển khí nén (Pneumatic Actuator)

Được làm bằng nhựa PA (Polyamide) hoặc Inox tùy dòng. Bên trong chứa piston, trục và một lò xo nén mạnh mẽ. Phần đầu điều khiển có các cổng cấp khí nén để đẩy piston di chuyển chống lại lực lò xo.

4.2. Thân van góc và bộ phận làm kín

• Thân van: Đúc hình chữ Y xiên một góc đặc trưng từ inox SS304/316, chịu được áp suất cơ học và ăn mòn hóa học.

• Đĩa van và Trục van: Kết nối trực tiếp với piston ở đầu khí. Trục van được làm từ thép không gỉ cứng cáp.

• Gioăng PTFE: Là bộ phận niêm phong quan trọng nhất, nằm ở đáy đĩa van, có khả năng chịu ma sát và nhiệt độ cực cao, đảm bảo van đóng khít hoàn toàn.

5. Nguyên lý làm việc của Van Góc Đóng Mở Khí Nén

Van góc hoạt động dựa trên sự tương tác giữa áp lực khí và lực đàn hồi lò xo theo cơ chế "Thường đóng":

• Trạng thái đóng (Không cấp khí): Lực lò xo bên trong đầu điều khiển luôn ở trạng thái giãn, đẩy trục van và đĩa van ép chặt vào ghế van. Dòng lưu chất bị chặn đứng hoàn toàn.

• Trạng thái mở (Cấp khí nén): Khi cấp luồng khí nén vào cổng cấp khí trên đầu điều khiển, áp suất khí nén sẽ đẩy piston đi lên. Quá trình này nén lò xo lại và kéo trục van cùng đĩa van rời khỏi ghế van. Lưu chất bắt đầu lưu thông qua thân van xiên với lưu lượng tối đa.

• Trạng thái đóng lại: Khi ngắt nguồn khí nén, khí trong buồng piston được xả ra ngoài, lò xo ngay lập tức bung ra đẩy đĩa van về vị trí đóng ban đầu một cách nhanh chóng và dứt khoát.

6. Môi trường ứng dụng của Van Góc Đóng Mở Khí Nén

Van góc inox đóng mở khí nén là thiết bị "đa năng" có mặt trong nhiều dây chuyền sản xuất:

• Dây chuyền thực phẩm và đồ uống: Sử dụng trong các hệ thống tiệt trùng UHT, dẫn nước giải khát, bia rượu nhờ tính sạch sẽ của inox và PTFE.

• Hệ thống hơi nóng (Steam): Ứng dụng rộng rãi trong các lò hơi, máy giặt công nghiệp, nhà máy dệt nhuộm nhờ khả năng chịu nhiệt đến 180°C.

• Ngành hóa chất và dược phẩm: Điều khiển các loại hóa chất nhẹ, dung môi hoặc nước cất tiêm truyền mà không lo bị nhiễm bẩn hay ăn mòn.

• Hệ thống khí nén và nước sạch: Đóng ngắt các đường ống dẫn khí áp lực cao hoặc nước sạch trong các tòa nhà, xí nghiệp.

• Máy móc đóng gói: Tích hợp trong các máy chiết rót định lượng nhờ tốc độ đóng mở nhanh và chính xác.

7. Hướng dẫn lắp đặt Van Góc Đóng Mở Khí Nén

Để đảm bảo van hoạt động ổn định và có tuổi thọ cao nhất, quý khách cần tuân thủ các bước lắp đặt sau:

1. Vệ sinh đường ống: Cần loại bỏ bụi bẩn, xỉ hàn, băng tan dư thừa bên trong ống trước khi lắp van. Cặn bẩn có thể bám vào lớp PTFE gây rò rỉ.

2. Hướng lắp đặt: Quan sát mũi tên chỉ hướng dòng chảy trên thân van. Lắp đúng chiều để tối ưu hóa khả năng chống búa nước (dòng chảy thường đi dưới đĩa van để giảm xung lực khi đóng).

3. Lắp đặt kết nối ren: Sử dụng băng tan (cao su non) chịu nhiệt quấn đều quanh ren inox để đảm bảo độ kín. Không nên siết quá tay để tránh làm biến dạng ren nội bộ của van.

4. Kiểm tra nguồn khí: Khí nén cung cấp cho van nên qua bộ lọc tách nước và tra dầu nhẹ để piston hoạt động trơn tru hơn. Áp suất khí cấp thường nằm trong khoảng 3 - 8 bar.

5. Bảo trì định kỳ: Kiểm tra đầu khí nén và lớp niêm phong PTFE định kỳ (tùy tần suất sử dụng) để đảm bảo không có hiện tượng rò rỉ khí hoặc lưu chất.

8. Van Duy Thành chuyên cung cấp Van Góc Đóng Mở Khí Nén

Với nhiều năm hoạt động trong lĩnh vực vật tư ngành van, Van Duy Thành tự hào là địa chỉ uy tín chuyên phân phối dòng van góc đóng mở khí nén chất lượng cao từ Đài Loan và Trung Quốc.

• Chất lượng Inox chuẩn: Sản phẩm luôn đúng mác thép SS304 hoặc SS316 theo yêu cầu, có giấy tờ CO/CQ rõ ràng.

• Giá thành tối ưu: Là đơn vị nhập khẩu trực tiếp, chúng tôi mang đến mức giá cạnh tranh nhất thị trường cho các đơn vị thi công và đại lý.

• Hàng sẵn kho số lượng lớn: Đầy đủ các kích cỡ từ DN15 đến DN50, sẵn sàng giao ngay trong ngày để không làm chậm tiến độ công trình của bạn.

- Hãy liên hệ với Van Duy Thành ngay hôm nay để nhận báo giá chi tiết và các ưu đãi đặc biệt cho dòng van góc đóng mở khí nén cao cấp!
