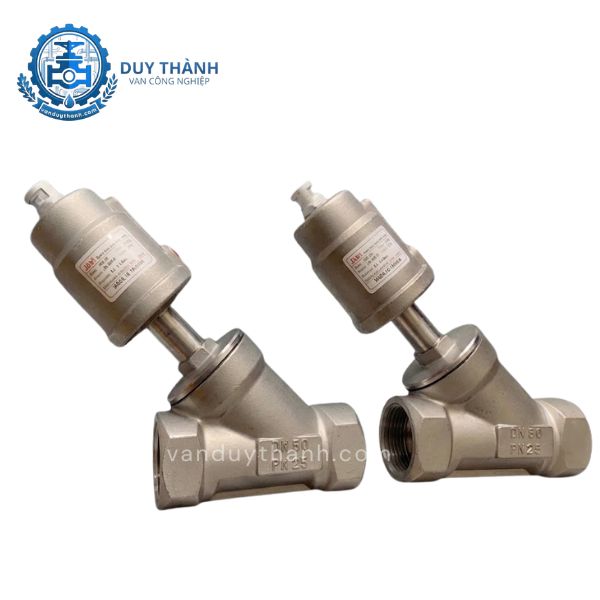

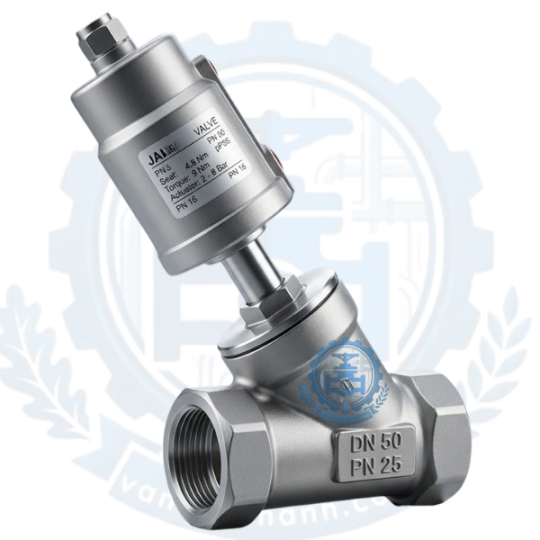

Van Góc Inox 316l Nối Ren Khí Nén
Tên sản phẩm: Y xiên khí nén / Van góc khí nén (Angle Seat Valve)
Thương hiệu: Jaki, Kst
Kích thước: DN10 – DN65 (3/8” inch đến 2.1/2” inch)
Cơ chế truyền động: Tác động đơn (Single Acting) hoặc Tác động kép (Double Acting)
Trạng thái van: Thường đóng (NC) hoặc Thường mở (NO)
Kiểu kết nối: Ren trong tiêu chuẩn BSPT hoặc NPT
Lỗ cấp khí nén: Ren G1/8″ hoặc G1/4″
Chất liệu thân van: Thép không gỉ Inox 316L / CF8M chống ăn mòn
Chất liệu bộ điều khiển: Inox 304 / CF8 siêu bền
Gioăng đệm kín: PTFE (Teflon) chịu nhiệt cao
Nhiệt độ vận hành: -10°C đến 180°C
Áp lực khí nén kích động: 0.3 ~ 1 MPa (45 ~ 150 Psi)
Ứng dụng lưu chất: Hơi nóng bão hòa, khí nén, nước sạch, dầu, hóa chất
Y xiên, van góc Inox 316L nối ren khí nén (tên tiếng Anh: Angle Seat Valve) đến từ các nhãn hiệu danh tiếng như Jaki, Kst là dòng van điều khiển on/off tự động bằng khí nén sở hữu nhiều tính năng kỹ thuật ưu việt:
Tốc độ đóng mở cực nhanh: Nhờ thiết kế piston truyền động trực tiếp bằng áp lực khí nén, van có khả năng chuyển đổi trạng thái đóng hoặc mở chỉ trong tích tắc (dưới 1 giây), vượt trội hơn hẳn so với van bi điều khiển điện hay van điện từ thông thường.
Độ bền bỉ lý tưởng với chất liệu Inox 316L: Thân van được làm từ thép không gỉ cao cấp Inox 316L (CF8M). Đây là chất liệu có khả năng chống ăn mòn tuyệt hảo, kháng được các loại hóa chất mạnh, axit, clorua và không bị rỉ sét trong môi trường độ ẩm cao.
Lưu lượng dòng chảy tối ưu: Cấu trúc thân van thiết kế xiên góc một góc khoảng 45 độ giúp giảm thiểu tối đa vật cản. Lưu chất khi đi qua van ít bị chuyển hướng đột ngột, từ đó hạn chế hiện tượng sụt giảm áp suất và tối ưu hóa lưu lượng dòng chảy.
Khả năng chịu nhiệt và áp lực cao: Kết hợp giữa thân Inox 316L và đệm kín bằng Teflon (PTFE) giúp van hoạt động ổn định ở dải nhiệt độ rộng từ -10°C đến 180°C, chịu được sự kéo giãn và ma sát liên tục.
Trong các hệ thống tự động hóa và phân phối chất lưu, van góc khí nén Inox 316L đóng vai trò là thiết bị kiểm soát hành trình với các tác dụng cốt lõi:
Đóng cắt lưu chất tự động từ xa: Van cho phép kết nối với hệ thống điều khiển trung tâm (PLC) thông qua van điện từ chia khí (Soloneid Valve) để đóng hoặc mở dòng chảy hoàn toàn tự động, giải phóng sức lao động thủ công.
Ngăn chặn hiện tượng búa nước bảo vệ đường ống: Thiết kế dòng chảy đi dưới đĩa van giúp triệt tiêu hiện tượng xung kích áp lực (búa nước) khi đóng van đột ngột, bảo vệ an toàn cho toàn bộ hệ thống đường ống hạ nguồn.
Chống nghẹt và hoạt động tốt với lưu chất có độ nhớt cao: Nhờ thiết kế lòng van thông thoáng và lực lò xo/khí nén đẩy rất mạnh, van góc có tác dụng xử lý mượt mà các loại chất lỏng có độ nhớt cao, bọt khí hoặc thậm chí là lưu chất chứa hạt rắn nhỏ mà không lo bị kẹt cánh van.
Dưới đây là bảng thông số kỹ thuật chi tiết của dòng sản phẩm Y xiên khí nén Jaki, Kst được phân phối chính thức tại Van Duy Thành:
| Thuộc tính kỹ thuật | Chi tiết thông số |
| Nhãn hiệu / Thương hiệu | Jaki, Kst |
| Dải kích thước đường ống | DN10, DN15, DN20, DN25, DN32, DN40, DN50, DN65 |
| Model bộ truyền động | Double Acting (Tác động kép) / Single Acting (Tác động đơn) |
| Trạng thái mặc định | Thường đóng (NC - Normally Closed) / Thường mở (NO - Normally Open) |
| Vật liệu thân van | Inox 316 / Inox 316L / CF8M |
| Vật liệu bầu khí nén | Inox 304 / CF8 |
| Vật liệu đệm kín (Seat) | PTFE / Teflon |
| Kiểu kết nối đường ống | Nối ren trong tiêu chuẩn BSPT hoặc NPT |
| Kích thước cổng cấp khí | Ren G1/8″ (đối với size nhỏ) hoặc G1/4″ (đối với size lớn) |
| Áp lực khí nén điều khiển | 0.3 ~ 1.0 MPa (3 ~ 10 Bar / 45 ~ 150 Psi) |
| Nhiệt độ làm việc | -10°C → 180°C |
| Môi trường sử dụng | Hơi nóng bão hòa (Steam), khí nén, nước, dầu, hóa chất |
Thiết bị được cấu thành từ hai khối module chính kết hợp đồng bộ với nhau:
Thân van chữ Y: Được đúc từ Inox 316L, có hai đầu ren trong để kết nối với đường ống. Lòng van chứa vách ngăn và bệ đỡ đĩa van.
Đĩa van và trục van: Làm bằng Inox 316L. Đĩa van được bọc lớp đệm PTFE (Teflon) nguyên chất để khi ép xuống bệ đỡ sẽ tạo ra độ kín khít tuyệt đối 100%.
Bầu khí nén: Vỏ ngoài làm bằng Inox 304 bền bỉ, bên trong chứa piston, màng van và hệ thống lò xo chịu lực (đối với loại tác động đơn).
Cổng cấp khí nén: Thiết kế các lỗ ren G1/8" hoặc G1/4" dùng để kết nối dây hơi cấp áp lực từ máy nén khí vào bên trong bầu điều khiển.
Van góc khí nén vận hành dựa trên sự cân bằng lực giữa áp lực khí nén điều khiển và lực đàn hồi của lò xo bên trong bầu khí nén. Cụ thể đối với dạng van Thường đóng (Single Acting - NC):
Trạng thái đóng (Mặc định): Khi chưa cấp khí nén, lực lò xo bên trong bầu khí nén luôn đẩy trục van và đĩa van ép chặt xuống bệ đỡ, chặn hoàn toàn không cho lưu chất đi qua hệ thống đường ống.
Trạng thái mở: Khi cấp khí nén vào cổng vào (lỗ ren G1/8" hoặc G1/4") với áp lực từ 3 ~ 10 Bar, áp lực khí sẽ thắng được lực nén của lò xo, đẩy piston dịch chuyển đi lên. Trục van tịnh tiến kéo đĩa van rời khỏi bệ đỡ, van chuyển sang trạng thái mở hoàn toàn cho lưu chất lưu thông.
Khi ngắt khí nén: Áp suất khí thoát ra ngoài, lực lò xo ngay lập tức bung ra, đẩy piston và đĩa van tịnh tiến xuống vị trí ban đầu, van đóng lại nhanh chóng.
Lưu ý: Đối với dòng Tác động kép (Double Acting), van không sử dụng lò xo mà dùng khí nén cấp vào hai cổng độc lập để điều khiển cả hai chu trình đóng và mở.
Nhờ sự vượt trội về vật liệu Inox 316L và đệm Teflon, sản phẩm đáp ứng hoàn hảo yêu cầu khắt khe của nhiều ngành công nghiệp:
Hệ thống dệt nhuộm và giặt là công nghiệp: Điều khiển dòng hơi nóng (Steam) nhiệt độ cao phục vụ các khâu nhuộm vải, hấp, giặt sấy ly tâm.
Ngành thực phẩm, sữa và đồ uống: Ứng dụng trong dây chuyền sản xuất bia rượu, nước giải khát, nước mắm, nước tiệt trùng nhờ tính kháng khuẩn và an toàn vệ sinh của Inox 316L.
Ngành sản xuất hóa chất, bao bì, giấy: Vận hành trong môi trường truyền dẫn hóa chất, chất lỏng có tính ăn mòn, dung môi, hệ thống xử lý nước thải chứa axit.
Thiết bị y tế và dược phẩm: Hệ thống nồi hấp tiệt trùng công nghiệp, dây chuyền sản xuất thuốc, nước cất y tế đòi hỏi độ sạch tuyệt đối.
Lắp đặt đúng kỹ thuật giúp van vận hành êm ái, tăng tuổi thọ sử dụng cho màng và piston khí nén.
Kiểm tra lòng ống, đảm bảo không còn xỉ hàn hoặc bụi bẩn dính bên trong.
Quấn băng tan (cao su non) quanh ren đường ống một cách đều đặn để chống rò rỉ lưu chất ở mối nối ren BSPT/NPT.
Xác định chiều dòng chảy: Lắp van sao cho chiều dòng chảy đi theo hướng mũi tên dập nổi trên thân van (thông thường đối với chất lỏng/hơi là đi từ dưới đĩa van lên để tránh búa nước).
Vị trí lắp đặt: Van có thể lắp linh hoạt theo góc đứng, góc ngang hoặc nghiêng tùy thuộc vào không gian thiết kế. Tuy nhiên, cần chừa khoảng trống phía trên bầu khí nén để thuận tiện cho việc đấu nối dây hơi và bảo dưỡng.
Kết nối khí nén: Lắp đầu nối nhanh vào cổng G1/8" hoặc G1/4", kết nối với van điện từ điều hướng khí nén ổn định ở mức áp lực khuyến cáo từ 3 ~ 10 Bar.
| Hiện tượng lỗi | Nguyên nhân phổ biến | Cách khắc phục hiệu quả |
| Van không đóng mở khi đã cấp khí nén | Áp lực khí nén cấp vào quá yếu (dưới 3 Bar) hoặc van điện từ chia khí bị hỏng. | Kiểm tra lại áp suất của máy nén khí, đảm bảo đạt từ 3-10 Bar. Kiểm tra và sửa chữa cuộn coin van điện từ. |
| Lưu chất rò rỉ qua cửa xả khi van đã đóng | Đệm kín PTFE bị mòn, trầy xước do rác bám hoặc đĩa van bị lệch tâm. | Tháo phần thân van, kiểm tra bề mặt đệm PTFE. Tiến hành vệ sinh sạch rác hoặc thay mới đệm van nếu bị rách. |
| Rò rỉ khí nén ở phần bầu điều khiển | Gioăng cao su làm kín piston bên trong bầu khí nén bị mòn, rách sau thời gian dài hoạt động. | Tháo bầu khí nén, thay thế bộ seal/gioăng cao su làm kín piston mới bên trong. |
Nếu bạn đang tìm kiếm một đơn vị cung cấp dòng sản phẩm Y Xiên, Van Góc Inox 316L Nối Ren Khí Nén từ các thương hiệu uy tín Jaki, Kst với chất lượng hàng đầu thì Van Duy Thành là điểm đến tin cậy.
Chúng tôi tự hào là đơn vị uy tín chuyên nhập khẩu trực tiếp và phân phối các dòng van góc khí nén chính hãng tại thị trường Việt Nam. Toàn bộ sản phẩm tại Van Duy Thành đều cam kết mới 100%, có sẵn đầy đủ các kích cỡ từ DN10 đến DN65 đáp ứng mọi nhu cầu lắp đặt của quý khách. Sản phẩm xuất kho đầy đủ hóa đơn, chứng chỉ CO, CQ và được bảo hành chính hãng lên tới 12 tháng. Với đội ngũ tư vấn kỹ thuật tận tâm, chúng tôi cam kết mang lại giải pháp tối ưu và mức giá chiết khấu thương mại tốt nhất cho dự án của bạn.
Để được tư vấn chuyên sâu và nhận báo giá ưu đãi nhanh nhất, quý khách vui lòng liên hệ:
Hotline, Zalo: 0945.400.333
