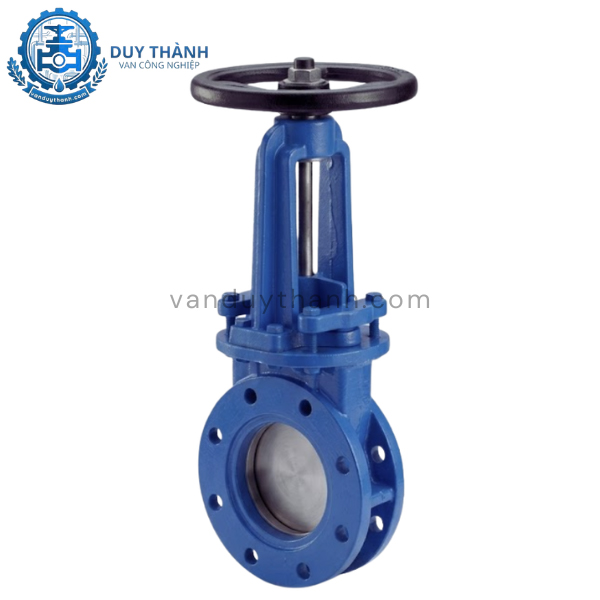

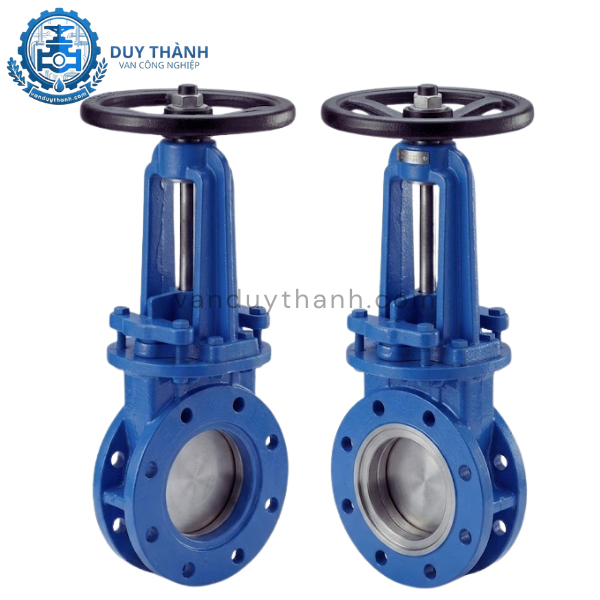

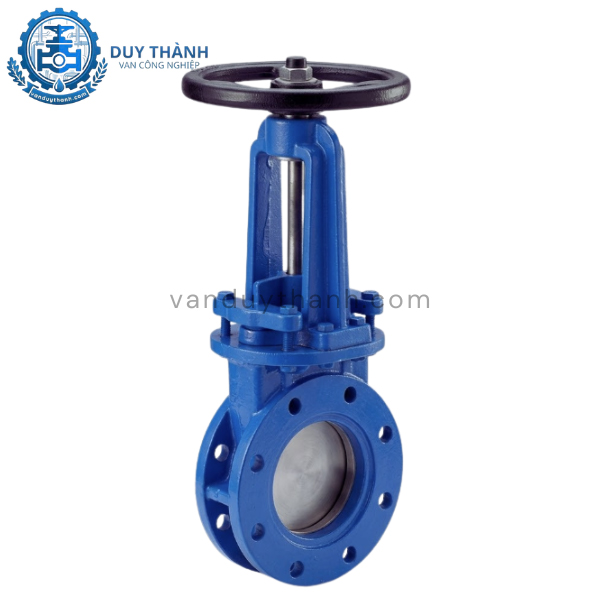

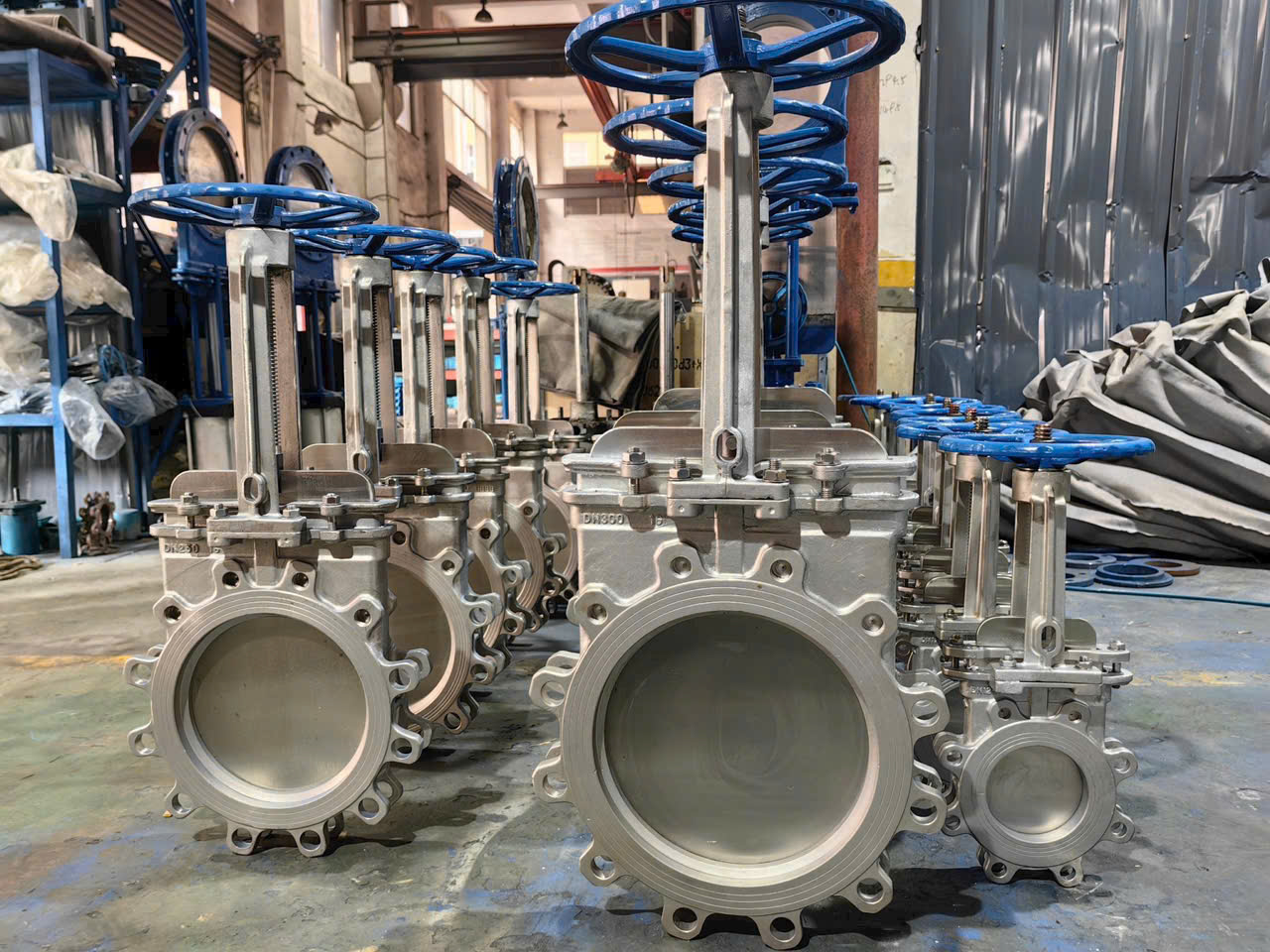

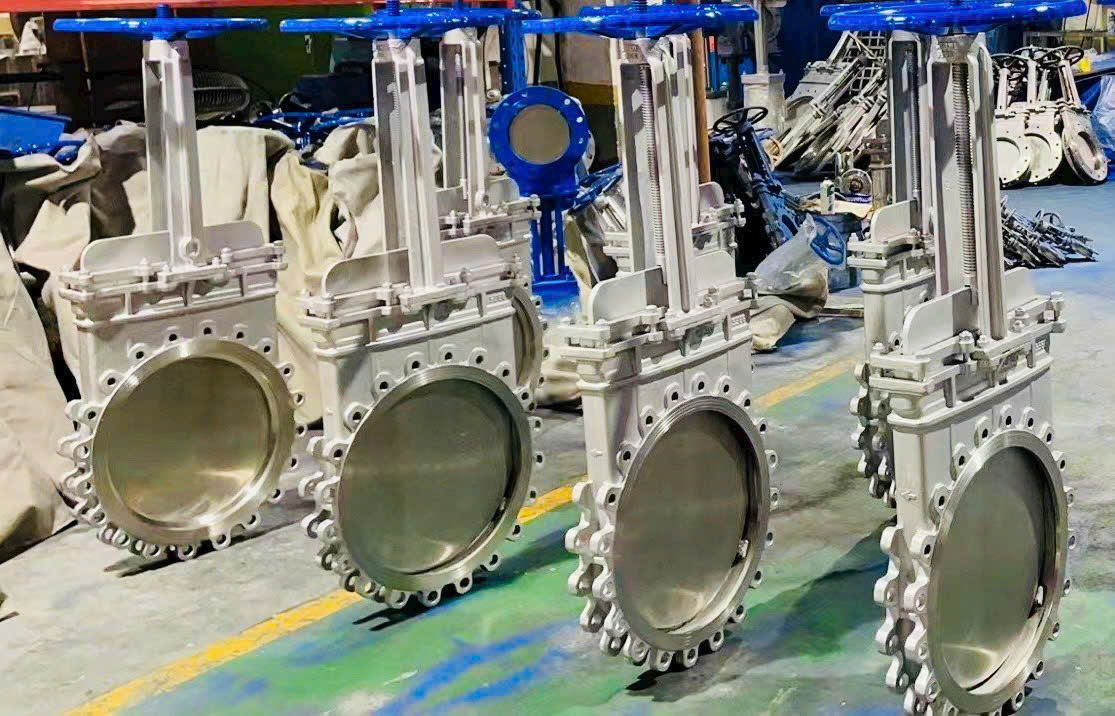

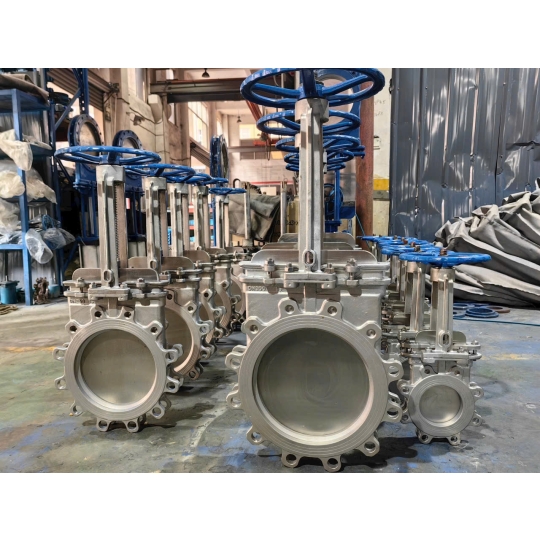

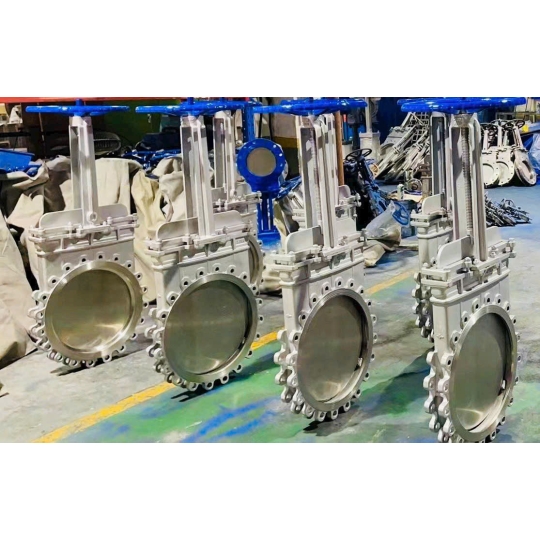

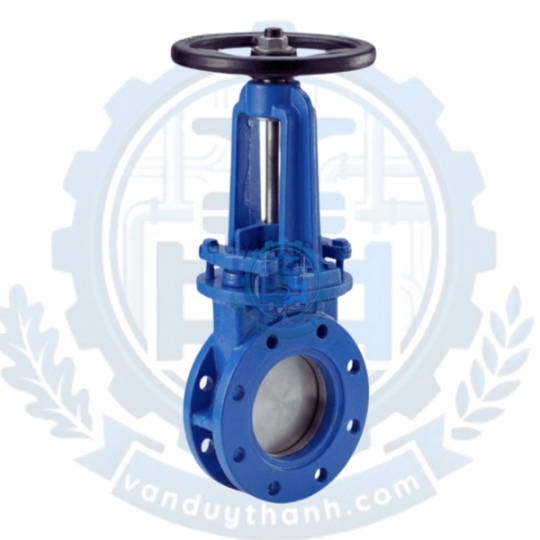

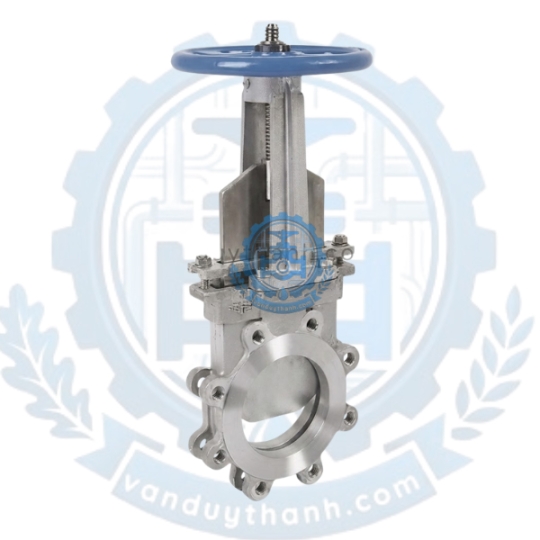

VAN DAO GANG MẶT BÍCH PN16 DN50 - DN1000

Trong các hệ thống đường ống công nghiệp vận chuyển dòng lưu chất đặc, chứa tạp chất rắn hoặc xơ sợi như bùn, bột giấy, xi măng và nước thải công nghiệp, các dòng van cửa thông thường rất dễ gặp phải tình trạng kẹt đĩa hoặc đóng không kín do cặn bẩn lắng đọng ở đáy. Để khắc phục hoàn toàn nhược điểm này, van dao gang mặt bích PN16 DN50 - DN1000 đã được nghiên cứu và ứng dụng rộng rãi. Sản phẩm này (còn có tên tiếng Anh là Knife Gate Valve) sở hữu thiết kế thân gang siêu mỏng kết hợp cùng lưỡi dao bằng inox vô cùng sắc bén. Cơ chế này cho phép van dễ dàng cắt xuyên qua các lớp môi chất đậm đặc để ngắt dòng chảy một cách dứt khoát. Được nhập khẩu và phân phối trực tiếp bởi Van Duy Thành, dòng van cổng dao này đáp ứng trọn vẹn tiêu chuẩn áp lực PN16 với dải kích thước cực rộng, là giải pháp tối ưu cho mọi công trình hạ tầng công nghiệp nặng.

1. Ưu điểm nổi bật của van dao gang mặt bích PN16

Sản phẩm van dao gang mặt bích PN16 mang lại những giá trị vận hành vượt trội nhờ vào sự kết hợp vật liệu thông minh giữa thân gang và lưỡi dao inox:

• Khả năng chống kẹt vượt trội: Phần đáy của thân van được thiết kế phẳng, không có hốc lõm chứa cặn bẩn. Lưỡi dao được mài vát sắc bén giúp tự làm sạch, cắt ngọt qua lớp bùn đặc, xơ sợi mà không bị nghẹt cơ học.

• Thiết kế mỏng nhẹ, tiết kiệm không gian: Với kết cấu thân van siêu mỏng (Slim body), khoảng cách giữa hai mặt bích vô cùng ngắn. Điều này giúp giảm thiểu tối đa trọng lượng đè lên hệ thống ống dẫn, đồng thời dễ dàng lắp đặt ở những vị trí có không gian chật hẹp.

• Khả năng chịu lực cơ học tốt: Thân van được đúc bằng gang cầu cao cấp giúp chịu được các va đập ngoại lực mạnh và các ứng suất kéo, ứng suất nén sinh ra từ sự rung lắc của đường ống công nghiệp.

• Độ kín khít cao theo tiêu chuẩn quốc tế: Sản phẩm đáp ứng tiêu chuẩn kiểm tra rò rỉ khắt khe MSS SP-81, kết hợp với hệ thống gioăng cao cấp giúp ngăn chặn hoàn toàn hiện tượng rò rỉ môi chất ra môi trường ngoài.

• Hiệu quả kinh tế vượt trội: So với các dòng van được làm hoàn toàn bằng inox, van dao thân gang lưỡi inox mang lại giải pháp tiết kiệm chi phí đầu tư rất lớn cho các dự án lớn từ DN50 đến DN1000 mà vẫn đảm bảo được hiệu năng vận hành cốt lõi tại vị trí tiếp xúc dòng chảy.

2. Cấu tạo chi tiết của van dao gang mặt bích PN16

Một bộ van dao gang mặt bích PN16 hoàn chỉnh được cấu thành từ các bộ phận chuyển động đồng bộ sau:

2.1. Thân van (Body)

• Được đúc nguyên khối bằng gang cầu (Ductile Iron) hoặc gang xám. Bề mặt ngoài được phủ một lớp sơn Epoxy cao cấp chịu nhiệt, chống oxy hóa từ môi trường bên ngoài. Thân van được đúc sẵn các tai kẹp (Lug/Wafer) hoặc mặt bích theo tiêu chuẩn PN16 để kết nối trực tiếp với đường ống.

2.2. Lưỡi dao hay cánh van (Gate/Blade)

• Bộ phận trực tiếp làm nhiệm vụ chặn hoặc mở dòng chảy. Lưỡi dao làm từ thép không gỉ inox 304 giúp chống ăn mòn và có độ cứng cao. Phần mép dưới được vát một góc nghiêng sắc bén để có thể xén đứt các tạp chất dạng sợi hoặc bùn đặc khi đóng van xuống.

2.3. Vòng đệm làm kín (Seat)

• Là bộ phận bao quanh lòng van để tạo độ kín. Tùy thuộc vào môi trường làm việc, seat có thể được làm bằng vật liệu mềm như EPDM (chịu nước thải), NBR (chịu dầu), PTFE (chịu hóa chất và nhiệt độ) hoặc loại Metal seat (kim loại tiếp xúc kim loại) chuyên dụng cho môi trường hạt khoáng sản sắc nhọn.

2.4. Trục van và hệ thống ty van (Stem)

• Trục van làm bằng inox cường độ cao, kết nối tay quay vô lăng với lưỡi dao. Có hai dạng thiết kế chính: ty nổi (trục van trồi lên khi mở giúp nhận biết trạng thái van bằng mắt thường) và ty chìm (trục van xoay cố định tại chỗ thích hợp cho không gian hẹp).

2.5. Hệ thống gioăng cổ van (Gland Packing)

• Nằm ở phần thắt lưng phía trên thân van, sử dụng các sợi tết bện PTFE kết hợp nắp ép bằng inox để ép chặt quanh trục van, đảm bảo môi chất không bị rò rỉ ngược lên phía trên ngay cả dưới áp suất tối đa PN16.

3. Thông số kỹ thuật chi tiết của sản phẩm

Bảng thông số kỹ thuật chuẩn hóa giúp các đơn vị thầu và kỹ sư dễ dàng đối chiếu khi thiết kế hệ thống đường ống:

4. Nguyên lý hoạt động của van cổng dao bằng gang

Van dao gang mặt bích PN16 vận hành dựa trên nguyên lý chuyển động tịnh tiến tuyến tính của lưỡi dao vuông góc với hướng đi của dòng lưu chất:

• Trạng thái Mở van (Open): Khi người vận hành xoay tay quay vô lăng theo chiều ngược kim đồng hồ (hoặc kích hoạt xi lanh khí nén rút lên), trục van sẽ kéo lưỡi dao di chuyển tịnh tiến đi lên trên và lọt hoàn toàn vào phần khung bảo vệ của van. Lúc này, lòng van mở hoàn toàn 100%, dòng lưu chất đặc, bùn hay xơ sợi được tự do đi qua mà không gặp bất kỳ vật cản nào, giảm thiểu hiện tượng sụt áp dòng chảy.

• Trạng thái Đóng van (Close): Khi xoay tay quay theo chiều kim đồng hồ, trục van đẩy lưỡi dao đi xuống cắt ngang lòng ống. Nhờ góc vát sắc ở đáy cánh dao, các tạp chất bám xung quanh sẽ bị gạt bỏ hoặc bị cắt đứt. Khi đi hết hành trình xuống vị trí thấp nhất, lưỡi dao được ép chặt vào vòng đệm làm kín ở thân van nhờ các nêm định vị cơ học, tạo nên một vách ngăn chặn dòng lưu chất hoàn toàn.

Lưu ý kỹ thuật quốc tế: Dòng van cổng dao thân gang được thiết kế chuyên dụng cho nhiệm vụ đóng hoặc mở hoàn toàn (On/Off). Tuyệt đối không ứng dụng van cho mục đích điều tiết lưu lượng (mở lửng 20%, 50%). Khi mở lửng, lực dòng chảy tốc độ cao chứa hạt rắn sẽ liên tục va đập vào mép lưỡi dao, gây ra hiện tượng xâm thực (cavitation) làm mài mòn nhanh chóng lưỡi dao và gây rách gioăng seat.

5. Ứng dụng thực tế của van dao gang DN50 - DN1000

Nhờ cấu trúc hình học đặc thù và sự tối ưu chi phí của chất liệu gang, dòng sản phẩm này được ứng dụng cực kỳ rộng rãi trong các ngành công nghiệp nặng:

• Hệ thống xử lý nước thải và bùn vi sinh: Ứng dụng phổ biến tại các nhà máy xử lý nước thải đô thị, các trạm bơm bùn đặc, chất thải chăn nuôi, nơi chứa nhiều tạp chất sợi dễ gây quấn kẹt các loại van thông thường.

• Ngành sản xuất bột giấy và giấy: Dùng để kiểm soát các đường ống vận chuyển bột giấy đậm đặc, xơ xenluloza trong quá trình nghiền và tẩy trắng.

• Ngành khai thác khoáng sản và luyện kim: Dẫn các loại nước quặng, bùn than, xỉ than, tro bay từ các lò hơi của nhà máy nhiệt điện ra bãi thải.

• Ngành sản xuất vật liệu xây dựng: Lắp đặt tại các đường ống hoặc phễu xả của nhà máy xi măng, tro xỉ, cát, đá nghiền, thạch cao.

• Hệ thống thoát nước mưa và chống ngập: Các van kích cỡ lớn từ DN600 đến DN1000 thường được ứng dụng tại các cửa xả, kênh mương thủy lợi để ngăn dòng hoặc xả lũ khẩn cấp.

6. Phân loại và cách chọn sản phẩm phù hợp

Để lựa chọn chính xác dòng van dao gang mặt bích PN16, quý khách hàng cần căn cứ vào các tiêu chí kỹ thuật thực tế sau:

6.1. Phân loại theo phương thức vận hành

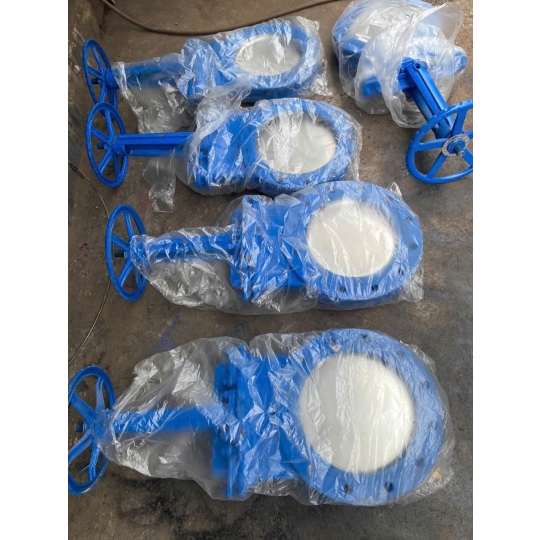

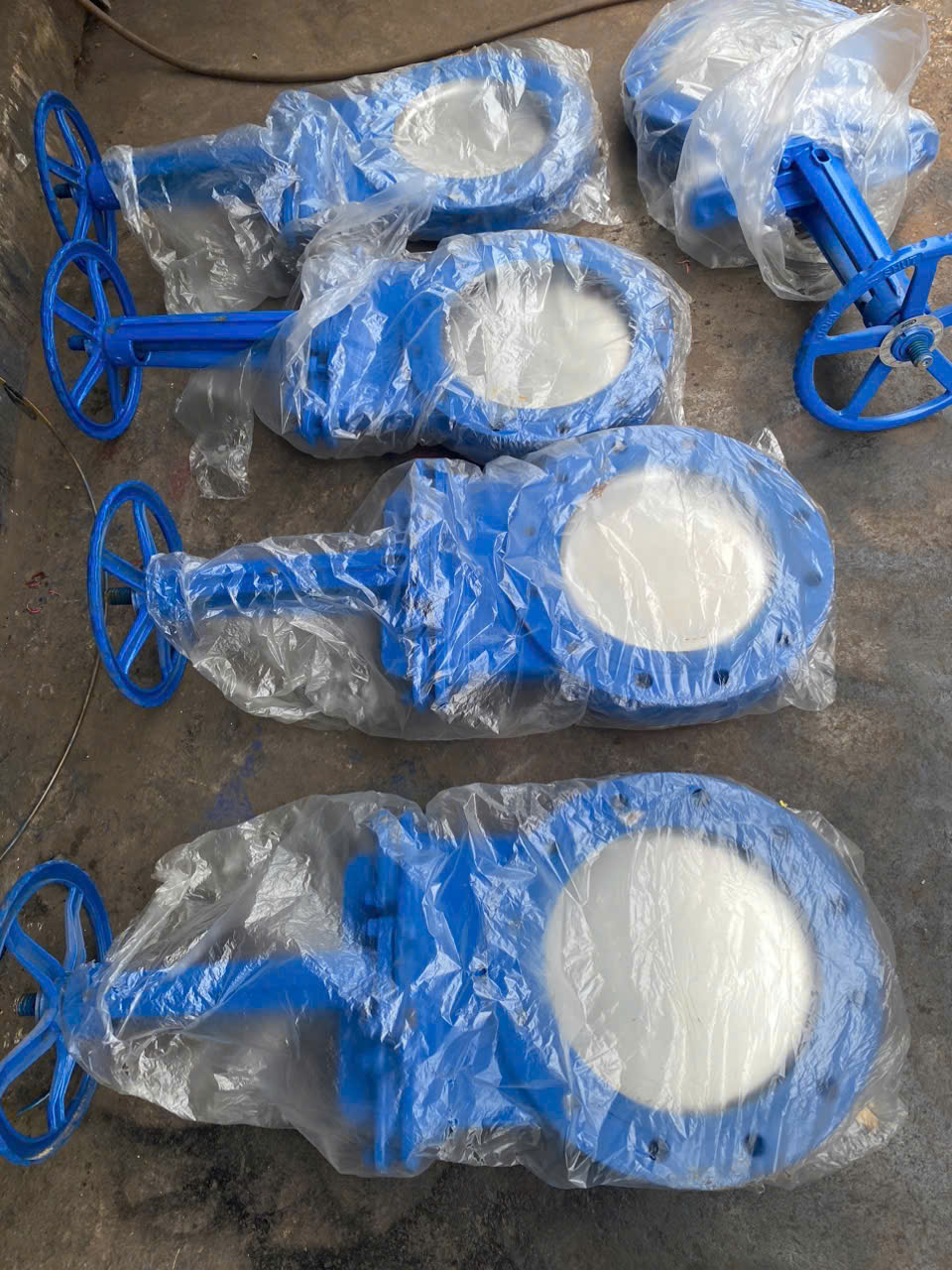

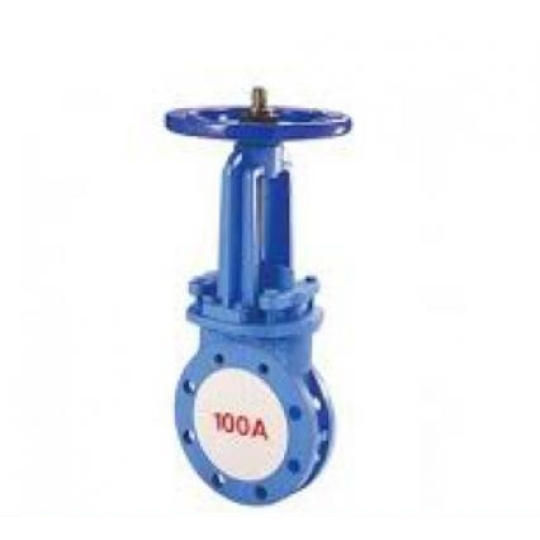

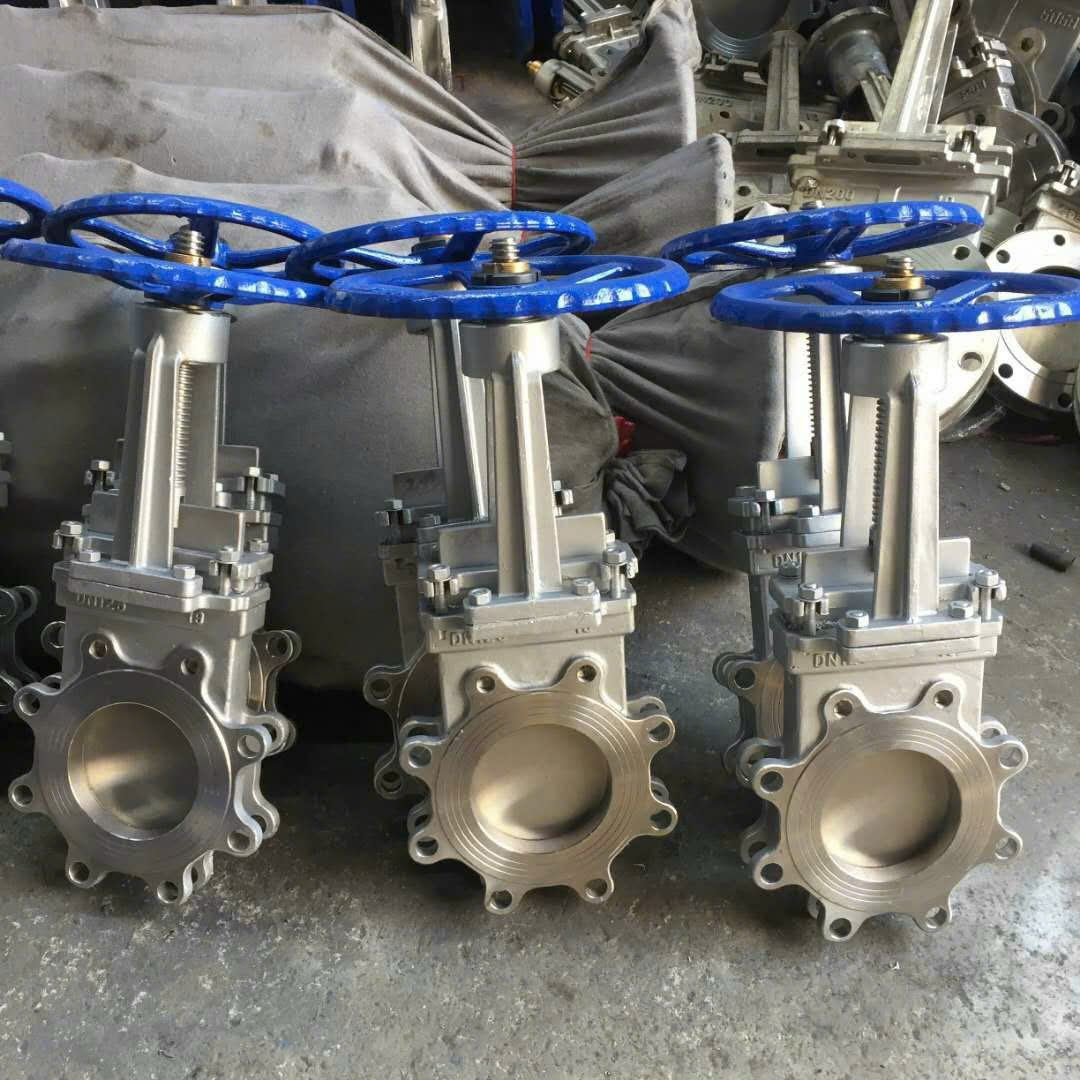

• Vận hành cơ học (Manual): Tay quay vô lăng hoặc vô lăng xích (cho vị trí trên cao). Thích hợp cho các van kích cỡ vừa và nhỏ từ DN50 đến DN300 với tần suất đóng mở ít.

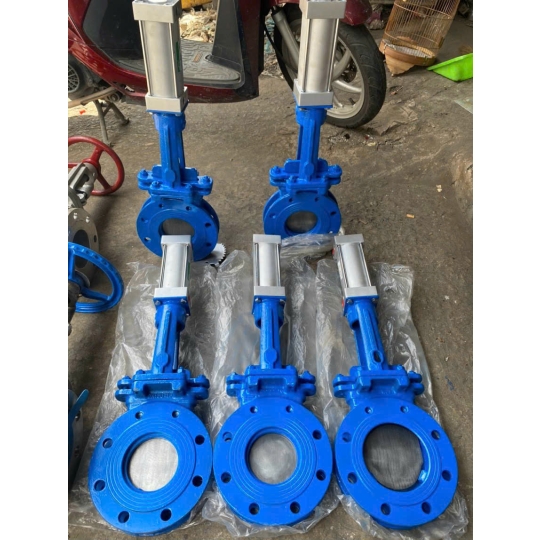

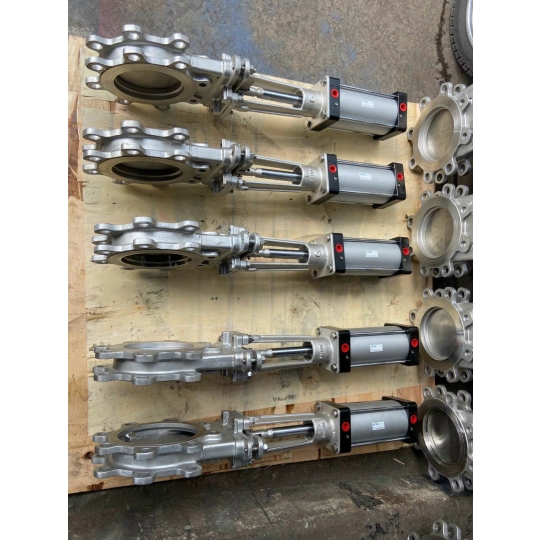

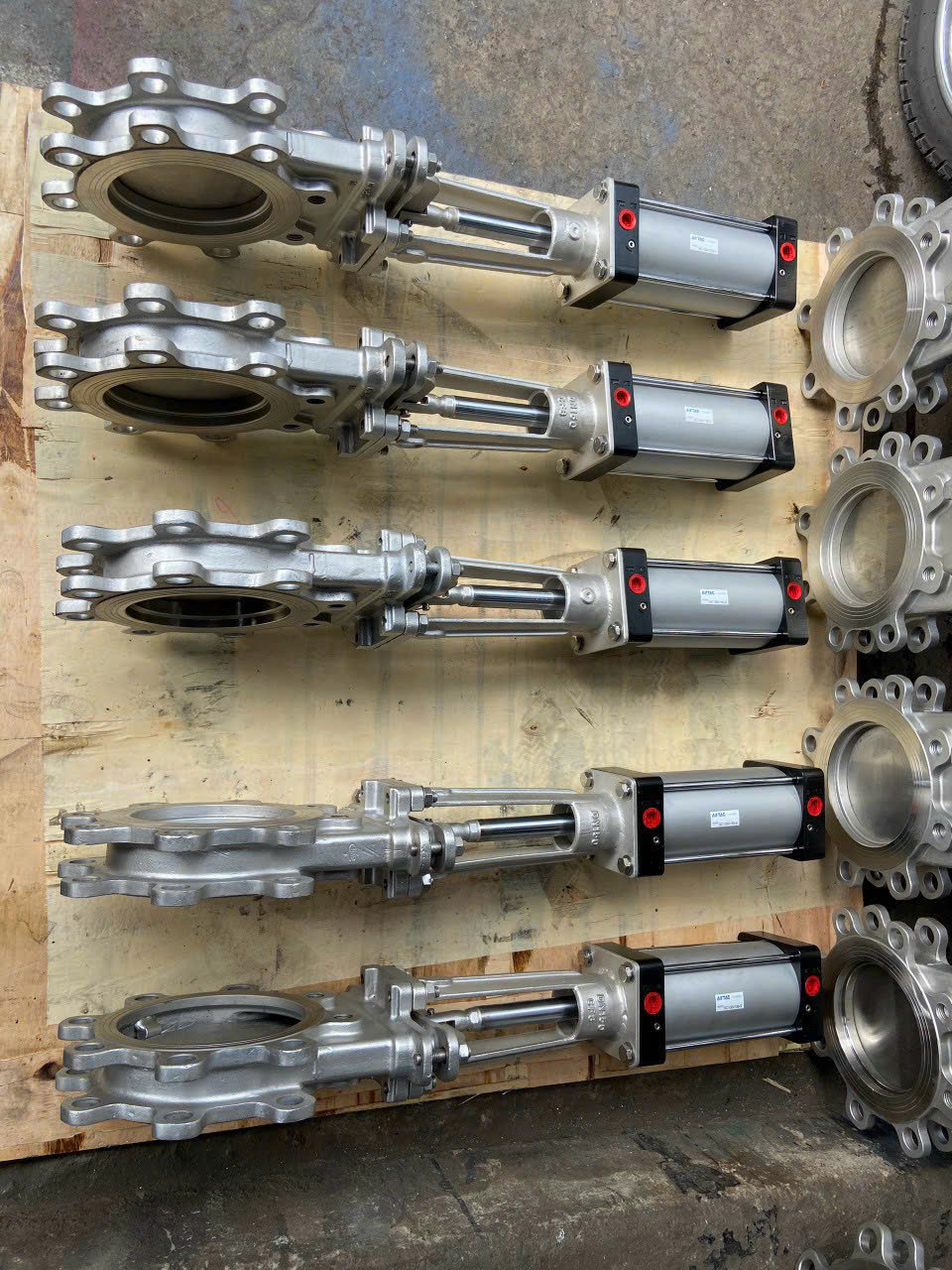

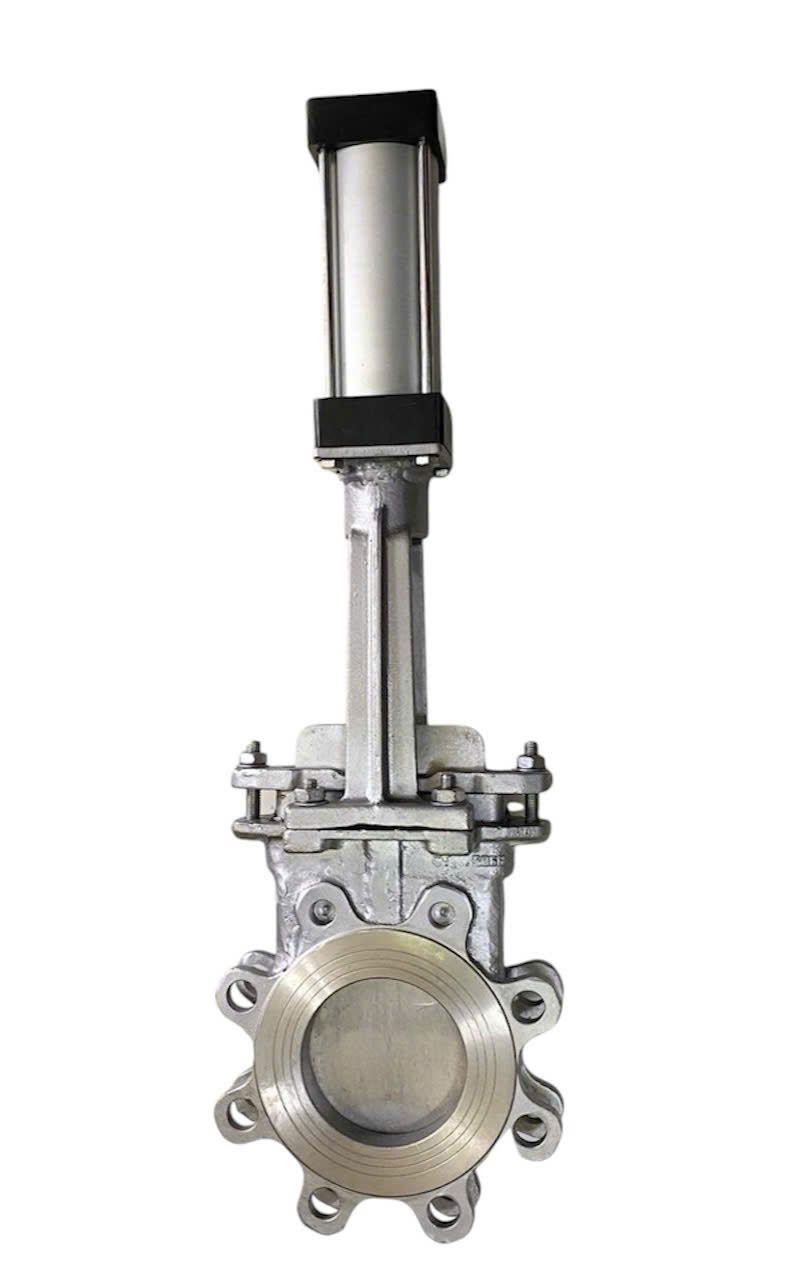

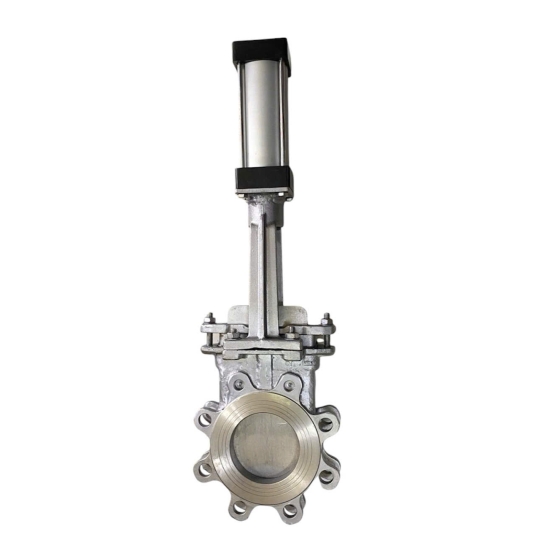

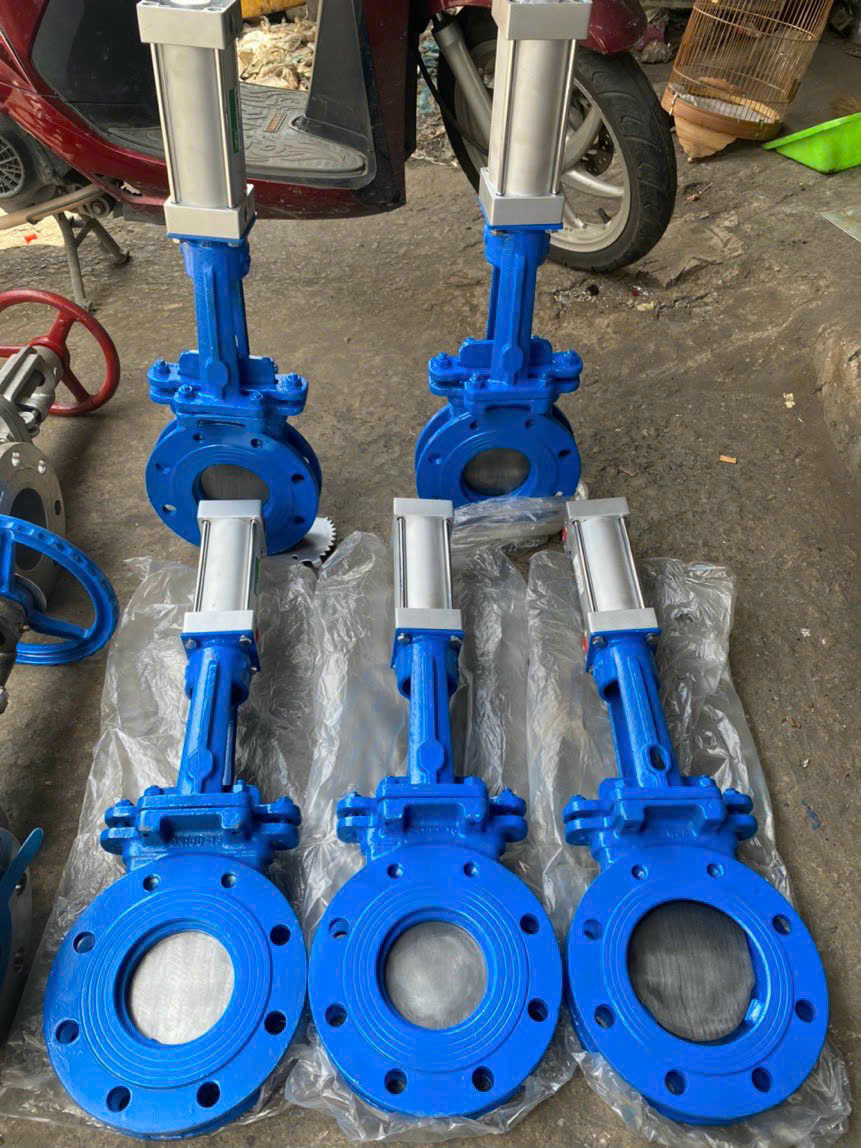

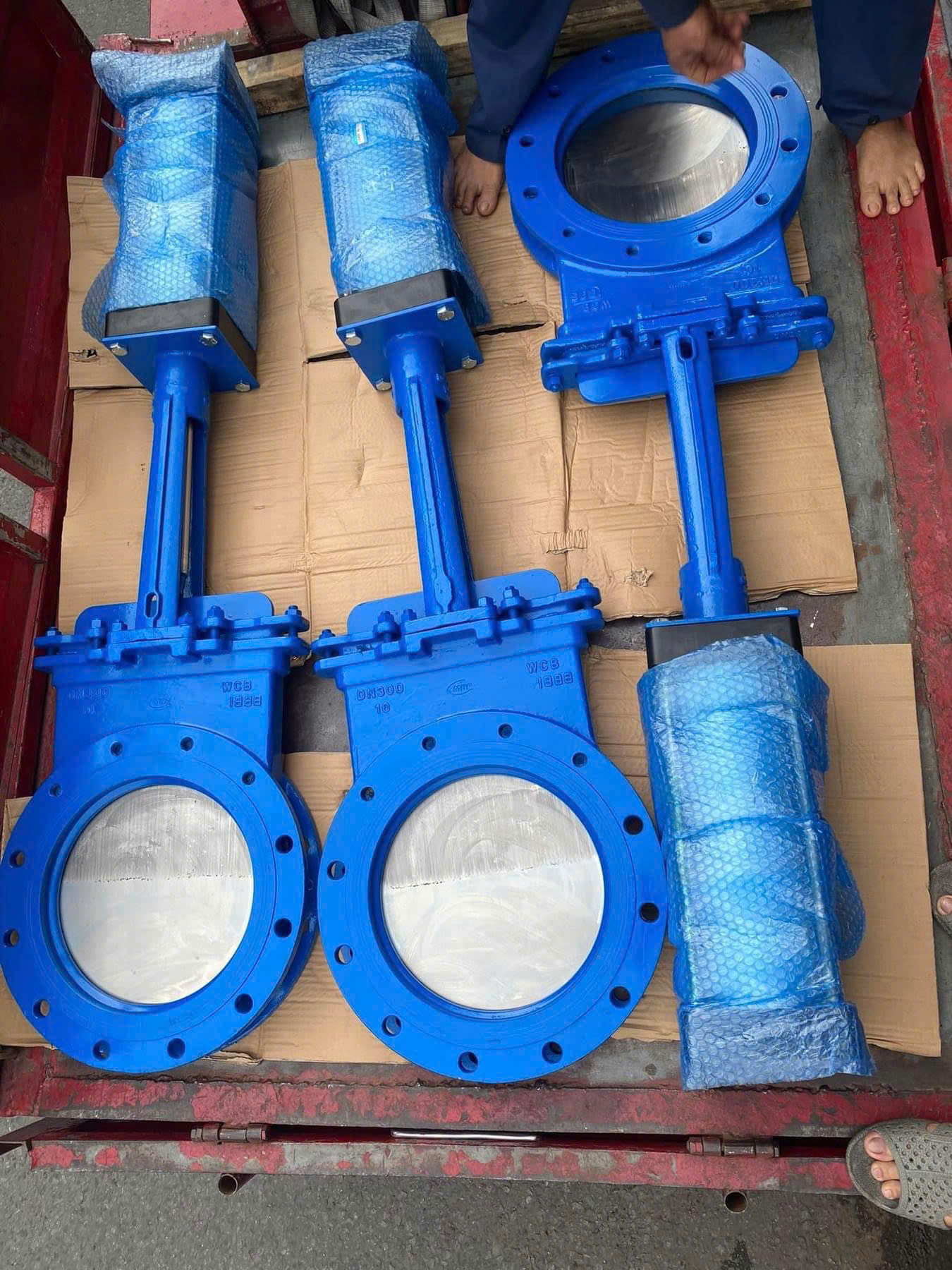

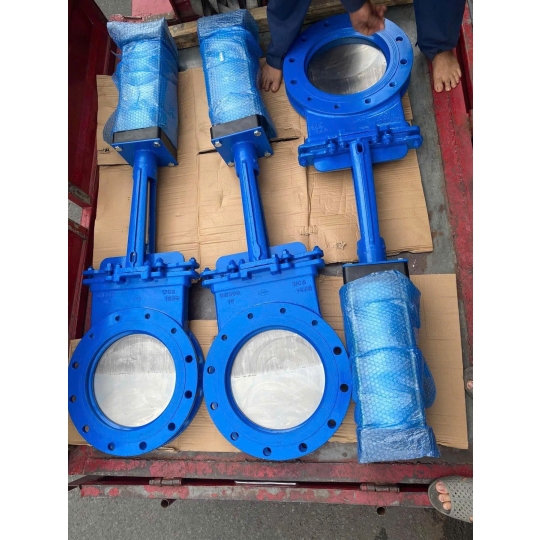

• Vận hành tự động (Actuated): Lắp đặt thêm xi lanh khí nén hoặc mô tơ điện. Đây là giải pháp bắt buộc cho các van kích cỡ lớn từ DN400 đến DN1000 do lực đóng mở rất lớn, hoặc ứng dụng trong các hệ thống tự động hóa điều khiển từ xa qua tủ PLC.

6.2. Hướng dẫn chọn sản phẩm phù hợp hệ thống

• Chọn loại hướng dòng chảy: Xác định hệ thống của bạn cần loại van dao đơn hướng (Unidirectional - chỉ chịu áp từ 1 phía chỉ định) hay van dao song hướng (Bidirectional - chịu áp từ cả 2 phía). Dòng song hướng thường có giá thành cao hơn nhưng an toàn hơn cho các đường ống có hiện tượng áp suất ngược.

• Lựa chọn vật liệu Gioăng (Seat): Nếu môi trường là nước thải thông thường, chọn gioăng EPDM chịu nhiệt đến 120°C. Nếu lưu chất chứa dầu, chọn gioăng NBR. Nếu chứa hạt rắn sắc nhọn gây cào xước, bắt buộc phải chọn Metal Seat (chấp nhận độ rò rỉ nhỏ theo tiêu chuẩn cho phép).

7. Hướng dẫn lắp đặt và bảo dưỡng đúng kỹ thuật

Việc tuân thủ quy trình lắp đặt và bảo dưỡng định kỳ không chỉ giúp van hoạt động trơn tru mà còn kéo dài tuổi thọ của toàn bộ hệ thống.

7.1. Quy trình lắp đặt chuẩn kỹ thuật

• Lưu ý chiều mũi tên trên thân van: Đối với dòng van đơn hướng, bắt buộc phải lắp đặt sao cho chiều mũi tên đúc trên thân trùng với chiều áp lực của dòng lưu chất đẩy ép cánh dao vào vòng đệm seat khi đóng. Lắp ngược chiều van sẽ bị rò rỉ lớn.

• Vệ sinh đường ống: Trước khi ép mặt bích, phải vệ sinh sạch sẽ lòng ống dẫn, loại bỏ hoàn toàn xỉ hàn, cát đá để tránh làm trầy xước lưỡi dao hoặc rách gioăng làm kín.

• Siết bu lông đối xứng: Đút bu lông qua các lỗ bích và tiến hành siết đều tay theo hình ngôi sao hoặc đối xứng nhau để gioăng được ép đều, không bị lệch tâm gây rỉ nước.

7.2. Quy trình bảo dưỡng định kỳ

• Vệ sinh ray dẫn hướng: Do lưỡi dao chuyển động lộ thiên một phần lên phía trên, bụi bẩn công nghiệp rất dễ bám vào. Định kỳ 2 - 3 tháng cần lau sạch và bôi mỡ bò bôi trơn vào trục ren và ray trượt.

• Kiểm tra cổ van (Gland): Nếu phát hiện hiện tượng rỉ nước ở cổ van, dùng cờ lê siết đều hai đai ốc của nắp ép thêm 1/4 vòng. Nếu gioăng đã chai cứng, tiến hành xả áp hệ thống và thay vòng tết bện mới.

• Vận hành định kỳ: Với những hệ thống bùn hoặc xi măng ít khi sử dụng, nên lên lịch vận hành đóng/mở định kỳ (tối thiểu 1 lần/tháng) để tránh tình trạng lưu chất đông kết, đóng bánh làm bó cứng lưỡi dao.

Van Duy Thành chuyên cung cấp van dao gang mặt bích PN16 chính hãng

Đến với Van Duy Thành, Quý khách hàng hoàn toàn yên tâm về chất lượng sản phẩm và dịch vụ:

• Hàng nhập khẩu chính hãng đầy đủ chứng chỉ chất lượng CO, CQ từ các nhà máy uy tín.

• Đầy đủ mọi kích cỡ từ DN50 đến DN1000 luôn sẵn số lượng lớn tại kho.

• Giá thành cạnh tranh nhất thị trường cùng chính sách chiết khấu tốt cho các công trình, dự án lớn.

• Đội ngũ kỹ thuật viên giàu kinh nghiệm tư vấn chính xác giải pháp, bảo hành dài hạn lên đến 12 tháng.
