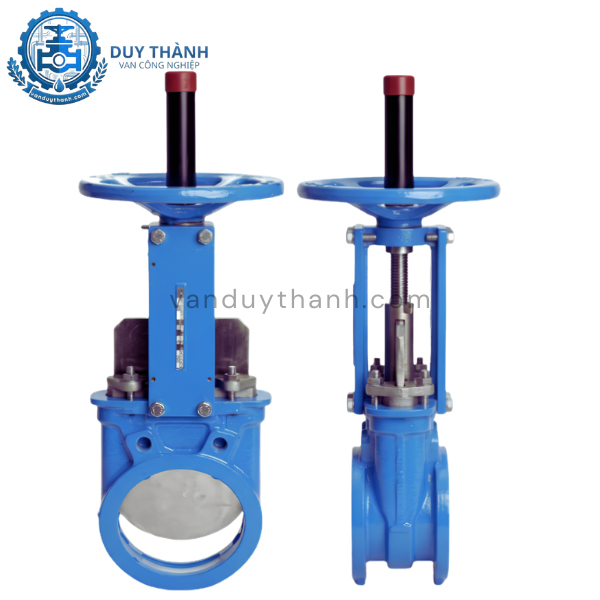

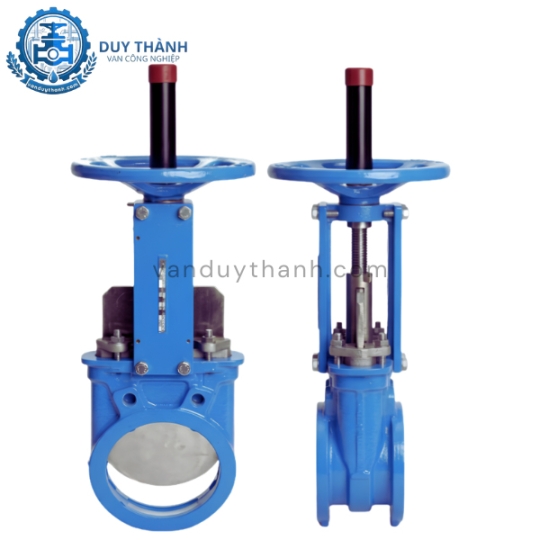

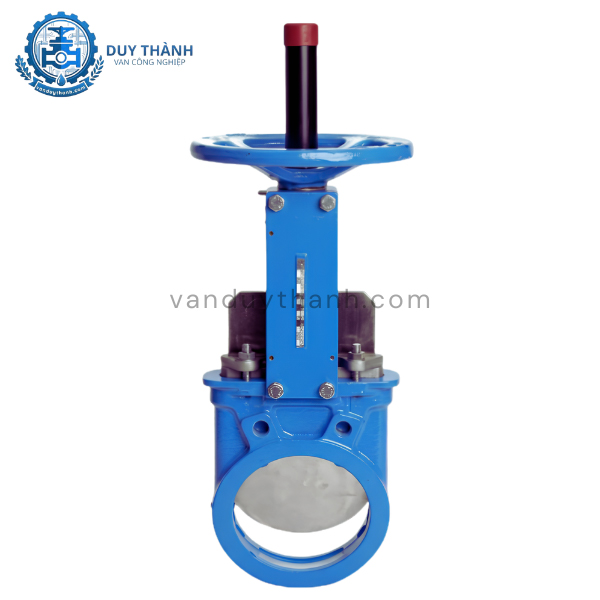

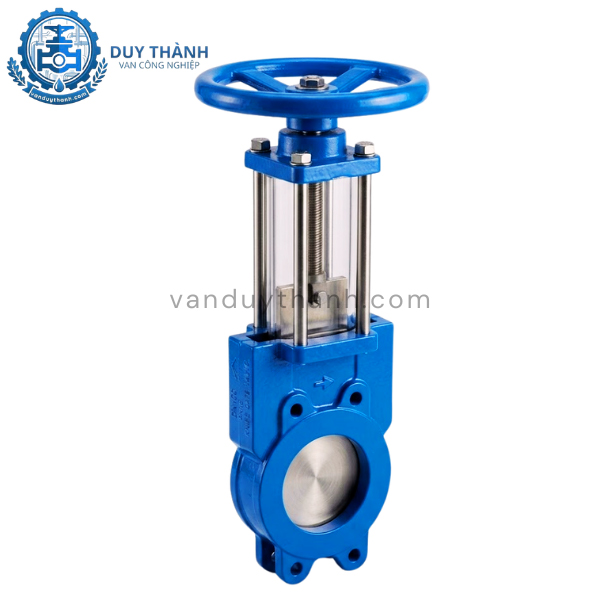

Van Dao Gang Mặt Bích PN10, PN16, PN25

1. Tính năng của Van Dao Gang Mặt Bích PN10, PN16, PN25

Dòng van dao thân gang sở hữu những đặc tính cơ lý phù hợp cho các ngành công nghiệp nặng:

• Độ bền cơ học cao: Thân van được làm từ gang đúc chất lượng cao, có khả năng chịu được va đập và áp lực lớn trong hệ thống đường ống.

• Cơ chế cắt rác thông minh: Lưỡi dao inox được mài sắc cạnh dưới, cho phép cắt xuyên qua các lớp môi chất dày đặc mà không bị kẹt, đảm bảo dòng chảy được ngắt tuyệt đối.

• Khả năng tự làm sạch: Thiết kế lòng van thông suốt khi mở hoàn toàn giúp tự cuốn trôi các cặn bẩn bám dính, giảm thiểu chi phí bảo trì định kỳ.

• Chịu nhiệt vượt trội: Tùy thuộc vào vật liệu làm kín, dòng van dao này có thể hoạt động ổn định trong các môi trường nhiệt độ cao lên đến 250°C.

2. Tác dụng của Van Dao Gang Mặt Bích PN10, PN16, PN25

Van dao gang mặt bích đóng vai trò thiết yếu trong việc quản lý vận hành dòng chảy:

• Ngắt dòng chảy chứa chất rắn: Đây là tác dụng quan trọng nhất, giúp xử lý các loại lưu chất mà van bướm hay van bi thông thường dễ bị hỏng hoặc kẹt.

• Điều tiết lưu lượng tuyến tính: Khi tích hợp bộ điều khiển khí nén hoặc điện tuyến tính, van có thể điều chỉnh lưu lượng theo tỷ lệ, phù hợp cho các khâu trộn nguyên liệu.

• Tối ưu trọng lượng: So với van cổng (Gate Valve) cùng kích thước, van dao gang nhẹ hơn đáng kể, giúp giảm áp lực cơ khí lên các mối nối mặt bích và giá đỡ.

• Ứng dụng đa dạng: Nhờ sự linh hoạt về vật liệu (Gang, Thép, Inox), van có thể tùy biến để phù hợp từ nước thải sinh hoạt đến nước thải công nghiệp chứa hóa chất.

3. Thông số kỹ thuật của Van Dao Gang Mặt Bích PN10, PN16, PN25

Bảng tổng hợp thông số kỹ thuật chi tiết giúp kỹ sư lựa chọn model chính xác:

4. Cấu tạo của Van Dao Gang Mặt Bích PN10, PN16, PN25

Van Dao Gang Mặt Bích PN10, PN16, PN25 được cấu thành từ các bộ phận chịu lực và vận hành tinh vi:

1. Thân van: Phần khung chính bằng gang đúc dày dặn, được sơn phủ Epoxy chống ăn mòn bên ngoài. Thiết kế có rãnh dẫn hướng để đĩa van trượt êm ái.

2. Lưỡi dao (Cánh van): Làm bằng thép không gỉ inox 304 hoặc 316. Cạnh dưới lưỡi dao vát sắc để tăng lực cắt khi đóng van qua môi chất chứa sợi.

3. Hệ thống truyền động:

   • Dòng cơ: Vô lăng tay quay kết nối với trục van ren mịn.

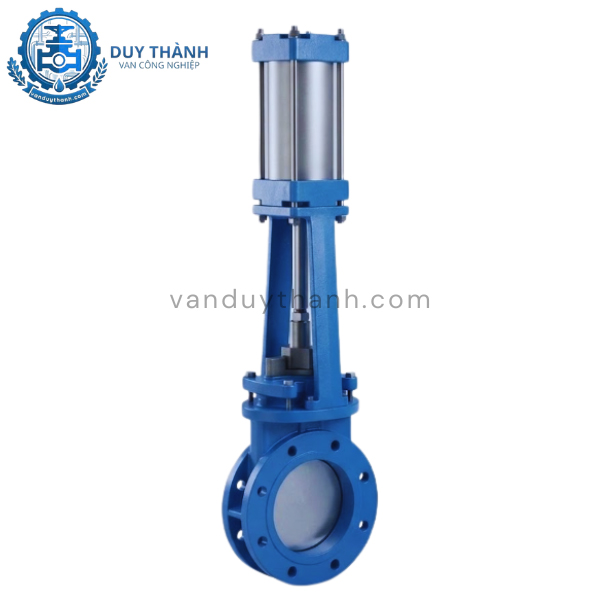

   • Dòng khí nén: Sử dụng xy lanh hợp kim nhôm, piston chịu lực tạo lực đẩy mạnh mẽ.

4. Trục van: Thường làm từ inox để đảm bảo không bị gỉ sét, truyền lực tịnh tiến từ bộ điều khiển đến đĩa van.

5. Gioăng làm kín (Seat): Các vật liệu phổ biến như EPDM, PTFE hoặc Metal-to-metal (inox-inox) cho môi trường nhiệt cao.

5. Nguyên lí làm việc của Van Dao Gang Mặt Bích PN10, PN16, PN25

Quy trình hoạt động tuân theo chuyển động tịnh tiến (lên-xuống) của đĩa van:

• Khi mở van: Bộ truyền động (tay quay hoặc khí nén) kéo trục van lên, nâng lưỡi dao ra khỏi dòng chảy. Lòng van lúc này thông hoàn toàn, không có điểm gờ giúp lưu chất đi qua với lưu lượng tối đa.

• Khi đóng van: Trục van đẩy lưỡi dao đi xuống dọc theo thân van. Cạnh sắc của lưỡi dao sẽ cắt xuyên qua các lớp bột giấy, bùn đặc hoặc các hạt xi măng. Khi chạm tới điểm dừng, lưỡi dao được ép sát vào ghế van (seat), ngăn chặn lưu chất rò rỉ qua phía bên kia.

6. Môi trường ứng dụng của Van Dao Gang Mặt Bích PN10, PN16, PN25

Nhờ cấu tạo đặc thù, van dao gang là lựa chọn hàng đầu cho các môi trường:

• Sản xuất bột giấy và giấy: Xử lý dòng bột giấy đặc, các sơ sợi trong quy trình tái chế.

• Ngành xi măng và vật liệu: Kiểm soát dòng xi măng rời, cát, tro xỉ trong các bồn chứa silo.

• Khai thác khoáng sản: Ứng dụng trong dẫn quặng, bùn khoáng có tính mài mòn cao.

• Xử lý nước thải: Trạm bơm bùn, bể lắng nơi có nhiều rác thải và tạp chất hữu cơ.

• Công nghiệp thực phẩm: Dẫn các nguyên liệu dạng rời như hạt gạo, ngô, vỏ trấu hoặc nước thải thực phẩm.

7. Hướng dẫn lắp đặt Van Dao Gang Mặt Bích PN10, PN16, PN25

Đảm bảo hiệu suất tối ưu bằng việc lắp đặt đúng kỹ thuật:

• Vệ sinh đường ống: Loại bỏ rác hàn và bụi bẩn bám trên mặt bích trước khi lắp van.

• Chiều lắp đặt: Xác định đúng chiều áp suất (thường có mũi tên trên thân van) để mặt đĩa dao được ép kín vào gioăng khi đóng.

• Siết bu lông: Siết theo hình đối xứng để lực ép đều lên các điểm của mặt bích, tránh tình trạng vênh gây rò rỉ hoặc vỡ tai bích.

• Bảo dưỡng khí nén: Nếu dùng van khí nén, cần cung cấp nguồn khí sạch, khô và có bôi trơn nhẹ để bảo vệ xy lanh nhôm.

• Kiểm tra hành trình: Sau khi lắp, thực hiện đóng mở thử 2-3 lần để đảm bảo lưỡi dao trượt trơn tru, không bị kẹt bởi thân bích đường ống.

8. Van Duy Thành là đơn vị chuyên cung cấp Van Dao Gang Mặt Bích PN10, PN16, PN25

Với kinh nghiệm và uy tín lâu năm, Van Duy Thành cam kết mang đến những sản phẩm van dao chất lượng vượt trội, đáp ứng mọi nhu cầu khắt khe của hệ thống công nghiệp.

Tại sao khách hàng tin chọn Van Duy Thành?

• Chất lượng tin cậy: Sản phẩm được kiểm định nghiêm ngặt về độ dày thân gang và mác thép inox của lưỡi dao.

• Dải sản phẩm rộng: Sẵn kho đầy đủ các kích cỡ từ DN50 đến DN1000 với các tiêu chuẩn áp lực PN10, PN16, PN25.

• Tư vấn kỹ thuật tận tâm: Hỗ trợ khách hàng lựa chọn giải pháp On/Off hoặc Tuyến tính phù hợp nhất với hệ thống tự động hóa hiện có.

• Giá cả cạnh tranh: Là đơn vị phân phối trực tiếp, chúng tôi mang đến mức giá tối ưu cùng chính sách bảo hành 12 tháng uy tín.

• Hỗ trợ giao hàng nhanh: Đảm bảo tiến độ công trình với dịch vụ vận chuyển nhanh chóng trên toàn quốc.

Quý khách hàng đang tìm kiếm giải pháp van dao gang bền bỉ cho hệ thống bùn, xi măng hay bột giấy, hãy liên hệ ngay với Van Duy Thành để được phục vụ tốt nhất. Sự thành công của dự án bạn chính là động lực phát triển của chúng tôi.

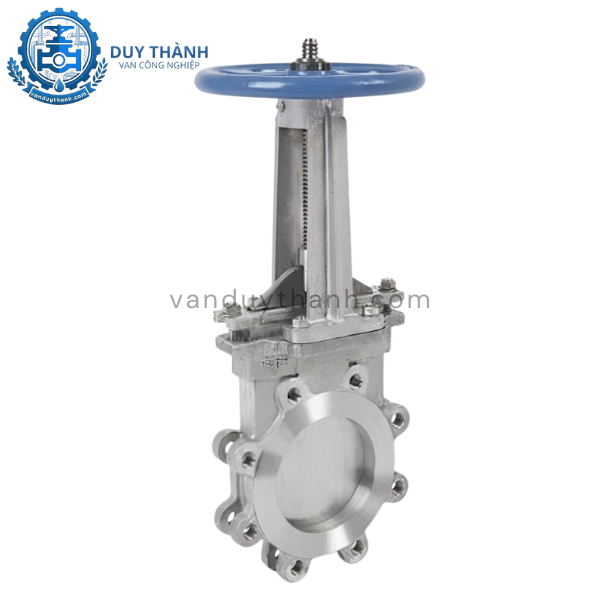

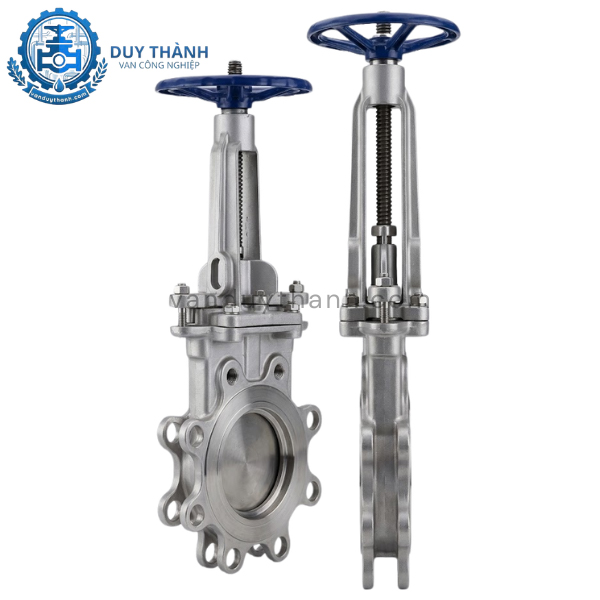

⇒ XEM THÊM : Van Dao Inox 304 Mặt Bích PN16
