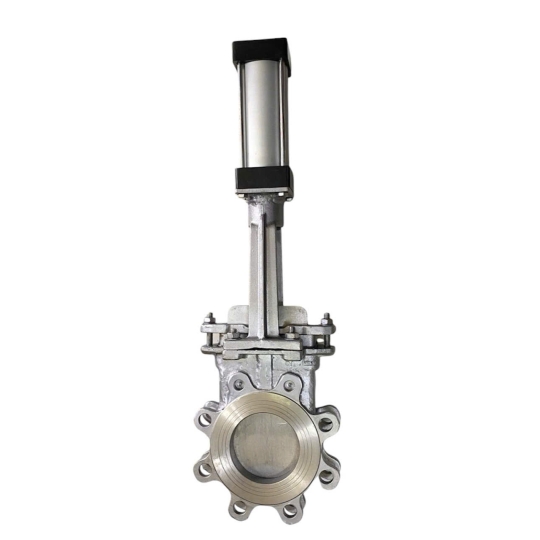

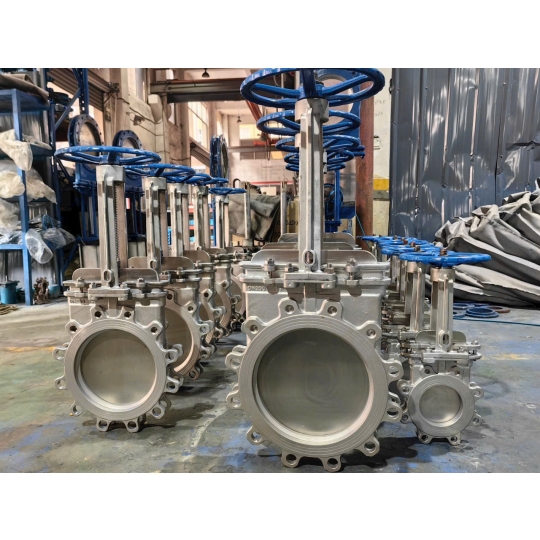

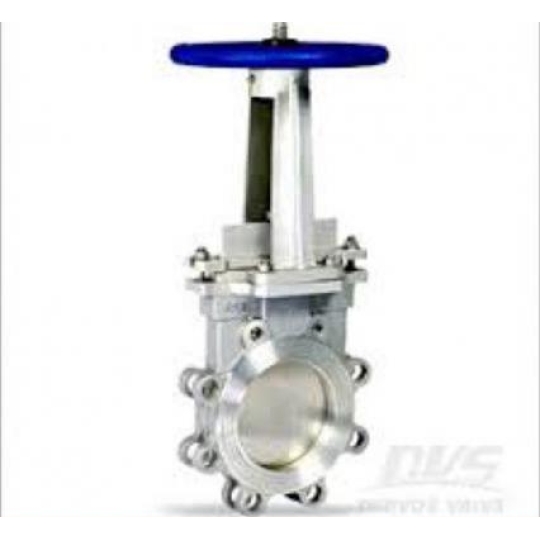

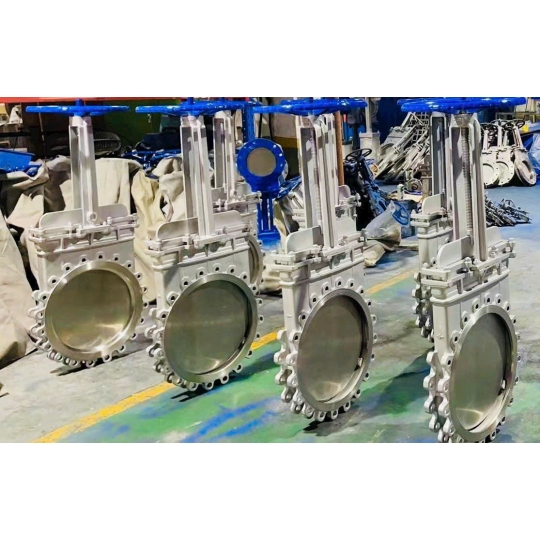

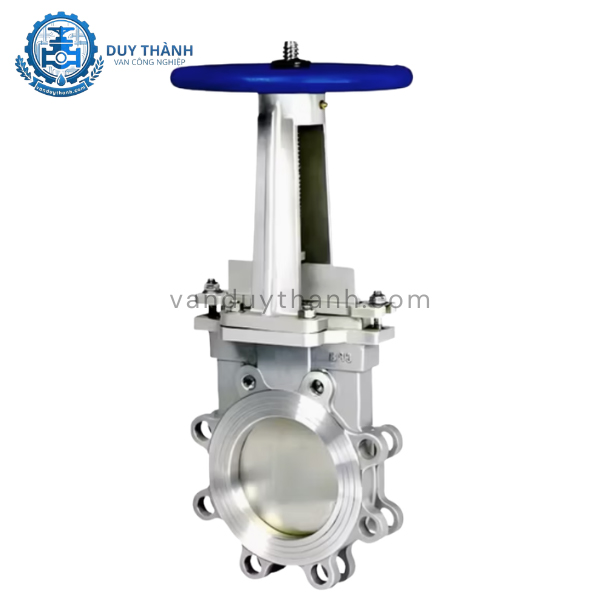

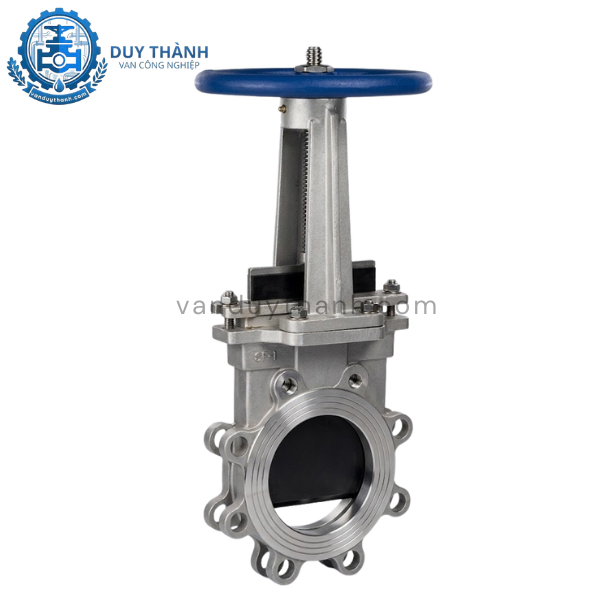

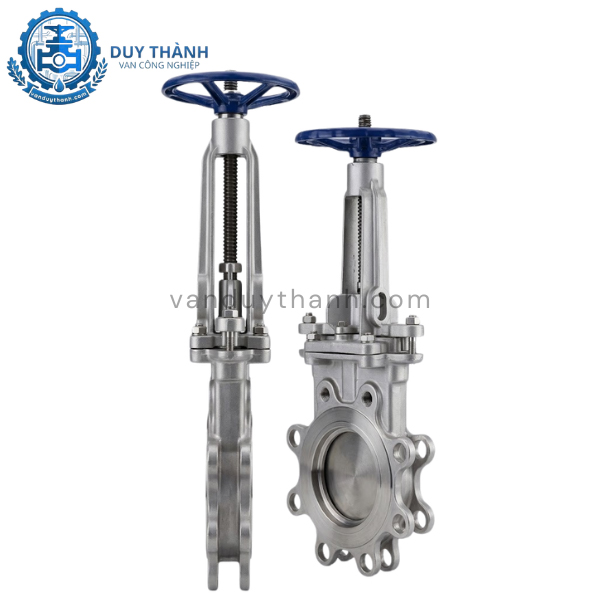

Van Dao Mặt Bích Inox 304 PN25
Van dao mặt bích Inox 304 tiêu chuẩn PN25 là dòng van cửa dao cao cấp, được thiết kế đặc biệt để vận hành trong các hệ thống có áp suất làm việc lớn lên đến 25 bar. Với vật liệu chế tạo từ thép không gỉ SUS304 (CF8), thiết bị mang lại khả năng kháng ăn mòn vượt trội và độ bền cơ học cao. Điểm nổi bật của sản phẩm nằm ở lưỡi van sắc bén, có khả năng cắt xuyên qua các lớp lưu chất đặc sệt như bùn đặc, bột giấy hoặc hạt khoáng sản mà không gây kẹt.
Thông số kỹ thuật chủ đạo:
Kích thước: DN50 – DN1200.
Vật liệu: Thân và đĩa van bằng Inox 304.
Áp lực làm việc: PN10, PN16 và tối đa PN25.
Kết nối: Mặt bích tiêu chuẩn DIN, JIS, ANSI.
Nhiệt độ: -10°C đến 150°C.
Vận hành: Tay quay, xi lanh khí nén hoặc động cơ điện.
Môi trường: Bùn thải, xi măng, bột giấy, hóa chất ăn mòn.
Van dao inox 304 với định mức áp suất PN25 sở hữu những tính năng ưu việt, đáp ứng các tiêu chuẩn khắt khe trong công nghiệp nặng:
Chịu áp suất cao (High Pressure Resistance): Khác với các dòng van dao thông thường chỉ chịu mức PN10, dòng PN25 được gia cố thân van dày hơn, giúp chịu được áp lực dòng chảy lên tới 25kg/cm².
Lưỡi cắt sắc bén (Knife Edge Gate): Đĩa van được gia công vát sắc phía đáy, cho phép cắt đứt dòng lưu chất chứa sơ sợi, rác hoặc chất rắn lơ lửng, đảm bảo van đóng khít hoàn toàn trong mọi điều kiện.
Thiết kế siêu mỏng (Compact Design): Chiều dài van cực ngắn giúp tiết kiệm diện tích lắp đặt đáng kể so với van cổng (Gate Valve) cùng kích thước, giảm tải trọng cho hệ thống đường ống.
Khả năng tự làm sạch: Khi đóng mở, đĩa van trượt sát vào bề mặt gioăng làm kín, giúp gạt sạch các tạp chất bám trên đĩa, ngăn ngừa tình trạng tích tụ cặn bẩn trong thân van.
Sản phẩm đóng vai trò then chốt trong việc điều phối và bảo vệ hệ thống dẫn lưu chất:
Ngắt dòng chảy tuyệt đối: Cung cấp giải pháp đóng ngắt (On/Off) an toàn cho các môi trường lưu chất khó xử lý như bùn thải hoặc hóa chất có nồng độ cao.
Ngăn ngừa tắc nghẽn: Nhờ cấu trúc không có rãnh ở đáy thân van, vật liệu rắn không có nơi lưu trú, từ đó loại bỏ hiện tượng kẹt van thường gặp ở các dòng van truyền thống.
Tối ưu hóa dòng chảy: Khi mở hoàn toàn, đĩa van rút hết ra ngoài lòng ống, tạo thành một đường thông suốt, giúp giảm thiểu tổn thất áp suất và duy trì lưu lượng tối đa.
Bảo vệ các thiết bị hạ nguồn: Giúp cách ly và bảo vệ máy bơm, cảm biến khỏi các vật thể cứng hoặc dòng lưu chất áp lực cao khi cần bảo trì hệ thống.
Dưới đây là bảng liệt kê chi tiết các thông số kỹ thuật của dòng van dao chịu áp PN25:
| Đặc tính kỹ thuật | Chi tiết thông số |
| Dải kích thước | DN50, DN65, DN80, DN100, DN125, DN150, DN200... đến DN1200 |
| Vật liệu thân van | Inox 304 (SUS304 / ASTM A351 CF8) |
| Vật liệu cánh (Gate) | Inox 304 (SUS304) mài sắc cạnh |
| Tiêu chuẩn áp lực | PN25 (2.5 MPa / 25 Bar) |
| Tiêu chuẩn mặt bích | DIN EN 1092-1, JIS B2220 10K/20K, ANSI Class 150/300 |
| Dải nhiệt độ làm việc | -10°C ~ 150°C (Phụ thuộc vào vật liệu đệm kín) |
| Vật liệu đệm (Seat) | EPDM, PTFE (Teflon), NBR hoặc Metal-to-Metal |
| Kiểu vận hành | Vô lăng tay quay, Tay gạt, Bộ điều khiển khí nén, Động cơ điện |
| Ứng dụng tiêu biểu | Nước thải, bùn đặc, tro xỉ, hóa chất, bột giấy, thực phẩm |
Van dao inox 304 có cấu tạo tinh gọn nhưng cực kỳ bền bỉ để chịu được áp suất cao:
Thân van được đúc từ inox 304 nguyên khối. Với phiên bản PN25, phần thân được thiết kế chịu lực tốt hơn, có các xương gia cường để chống biến dạng dưới áp lực lớn. Thân van thường có dạng Wafer (kẹp bích) hoặc Lug (có tai bắt bu lông).
Là một tấm phẳng bằng inox 304. Đĩa van được mài bóng bề mặt để giảm ma sát và tăng độ kín khi tiếp xúc với gioăng. Cạnh đáy được vát nhọn để tăng khả năng xuyên phá qua lưu chất rắn.
Gồm có Seat (ghế van) và Gland Packing (tết chèn cổ van). Seat thường làm bằng PTFE hoặc EPDM giúp van đạt độ kín Class VI. Tết chèn ở cổ van giúp ngăn chặn lưu chất rò rỉ theo trục van ra ngoài môi trường.

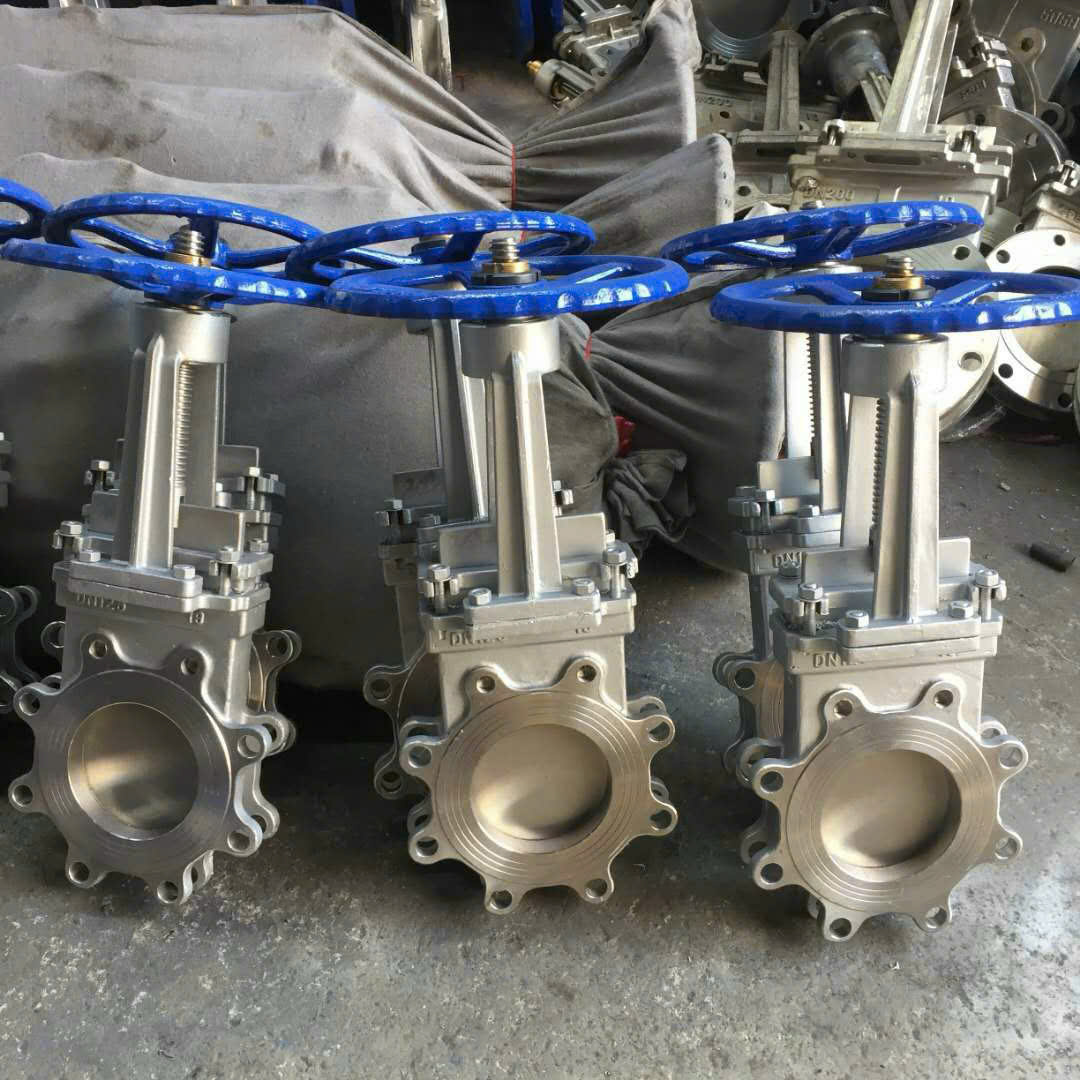

Trục van kết nối đĩa van với bộ phận điều khiển. Tùy theo nhu cầu thực tế, van có thể lắp đặt tay quay vô lăng để vận hành thủ công, hoặc lắp bộ tác động khí nén/điện để điều khiển từ xa.
Nguyên lý hoạt động của van dao dựa trên cơ chế trượt tịnh tiến theo chiều đứng:
Khi đóng van: Người vận hành xoay vô lăng theo chiều kim đồng hồ hoặc cấp khí vào xi lanh. Trục van đẩy đĩa dao đi xuống dọc theo rãnh dẫn hướng trong thân van. Khi đĩa dao chạm tới vị trí đáy, nó cắt xuyên qua lớp bùn/cặn và ép chặt vào đệm kín để ngăn dòng chảy.
Khi mở van: Xoay ngược vô lăng hoặc xả khí. Đĩa van được kéo lên trên, giải phóng toàn bộ diện tích lòng ống. Do cấu trúc mỏng, đĩa dao di chuyển nhanh và ít gây ra hiện tượng búa nước so với các loại van đóng chậm khác.
Nhờ vật liệu inox 304 chống ăn mòn và khả năng chịu áp PN25, van được ứng dụng rộng rãi trong:
Ngành khai thác khoáng sản: Dẫn bùn quặng, tro xỉ nhiệt điện hoặc các hạt kim loại có tính mài mòn cao.
Sản xuất giấy và bao bì: Xử lý bột giấy đặc, các dòng lưu chất có xơ sợi dễ gây kẹt.
Xây dựng và vật liệu: Hệ thống vận chuyển xi măng khô, vôi sống hoặc cát trong các trạm trộn.
Ngành hóa chất: Chịu được các môi trường axit nhẹ, kiềm và các chất oxy hóa trong dây chuyền sản xuất hóa phẩm.
Xử lý môi trường: Trạm xử lý nước thải tập trung, nơi bùn vi sinh và rác thải chiếm tỷ trọng lớn trong lưu chất.
Để van hoạt động ổn định ở áp suất 25 bar, việc lắp đặt cần tuân thủ các quy tắc kỹ thuật nghiêm ngặt:
Vệ sinh bề mặt: Làm sạch bụi bẩn, xỉ hàn bên trong đường ống và trên mặt bích van.
Hướng lắp đặt: Ưu tiên lắp van theo phương thẳng đứng. Nếu lắp ngang hoặc chéo, cần có giá đỡ cho bộ truyền động (nhất là loại điện/khí nén nặng) để tránh cong trục.
Lưu ý chiều áp suất: Thông thường van dao là loại kín một chiều. Hãy đảm bảo chiều mũi tên trên thân van cùng hướng với chiều áp suất của dòng chảy ép vào đĩa.
Siết bu lông: Sử dụng bu lông đúng kích thước cho tiêu chuẩn PN25. Siết đều tay theo sơ đồ đối xứng để đảm bảo gioăng bích được ép phẳng đều, tránh rò rỉ mặt bích.
Bảo trì định kỳ: Thường xuyên kiểm tra tết chèn cổ van và bôi trơn trục van để quá trình đóng mở diễn ra nhẹ nhàng.
Với phương châm đặt chất lượng và sự tin tưởng của khách hàng lên hàng đầu, Van Duy Thành cam kết mang đến những giải pháp van công nghiệp tối ưu nhất.
Nguồn hàng uy tín: Sản phẩm Van dao inox 304 PN25 được nhập khẩu trực tiếp, đầy đủ chứng chỉ CO/CQ và đạt các tiêu chuẩn quốc tế DIN, JIS, ANSI.
Kích thước đa dạng: Sẵn sàng cung cấp từ những size nhỏ DN50 đến những dòng van siêu lớn DN1200 cho các đại công trình.
Giải pháp tùy chỉnh: Hỗ trợ lắp đặt và thay thế các bộ truyền động khí nén, điện theo yêu cầu cụ thể của từng hệ thống tự động hóa.
Đội ngũ chuyên nghiệp: Tư vấn kỹ thuật tận tâm, giúp khách hàng lựa chọn đúng loại vật liệu đệm (EPDM, PTFE, Metal) phù hợp với nhiệt độ và hóa chất của môi trường sử dụng.
Dịch vụ tận tâm: Bảo hành 12 tháng, hỗ trợ kỹ thuật tại hiện trường và giao hàng nhanh chóng trên toàn quốc.
Quý khách hàng đang tìm kiếm giải pháp van dao chịu áp suất cao cho hệ thống của mình, hãy liên hệ ngay với Van Duy Thành để nhận được báo giá và tư vấn kỹ thuật chi tiết nhất. Chúng tôi luôn đồng hành cùng sự bền vững của công trình bạn.
