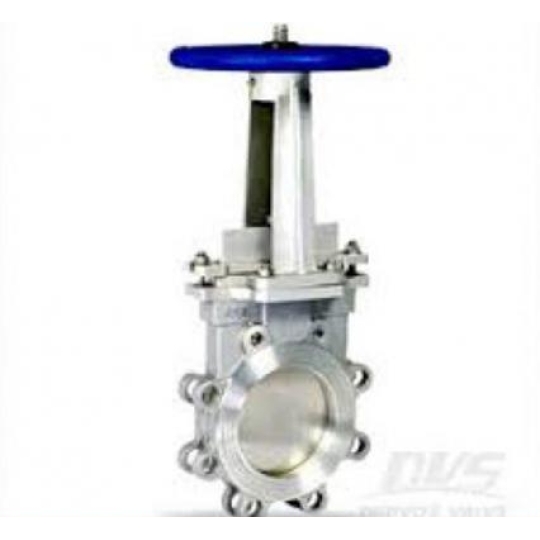

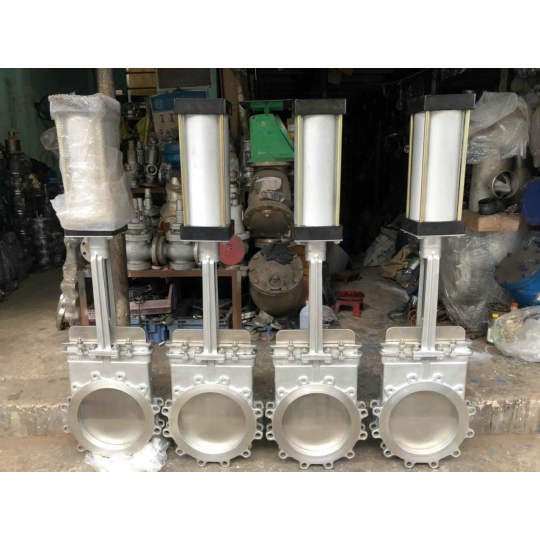

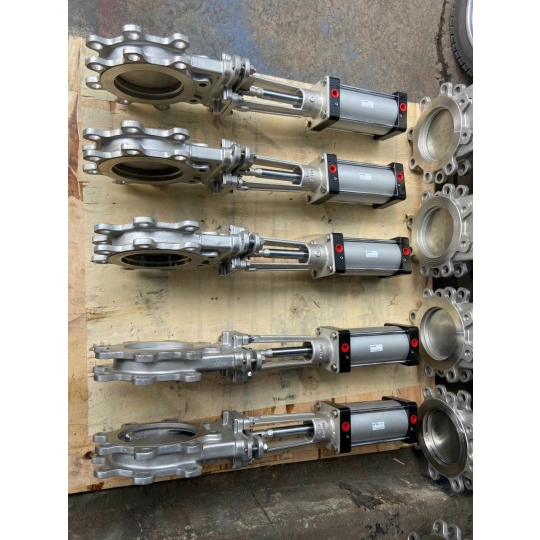

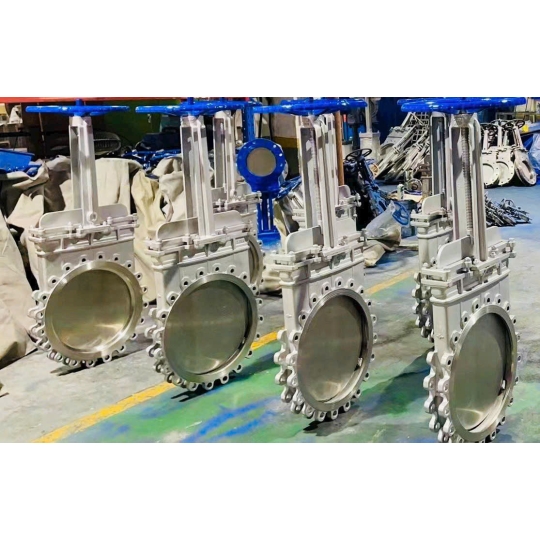

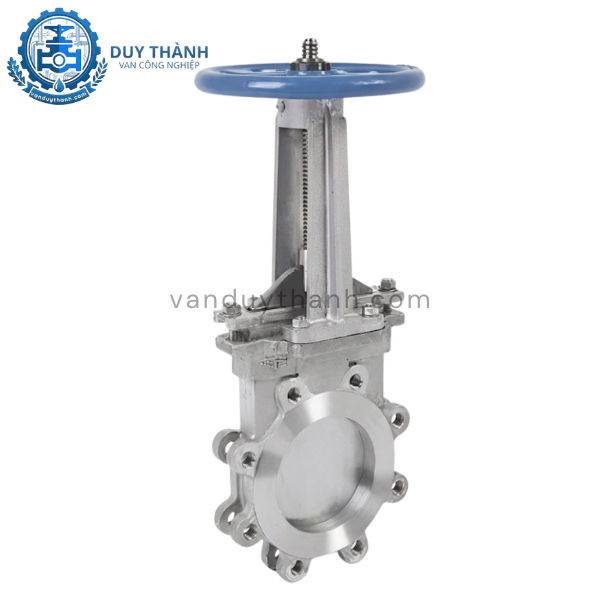

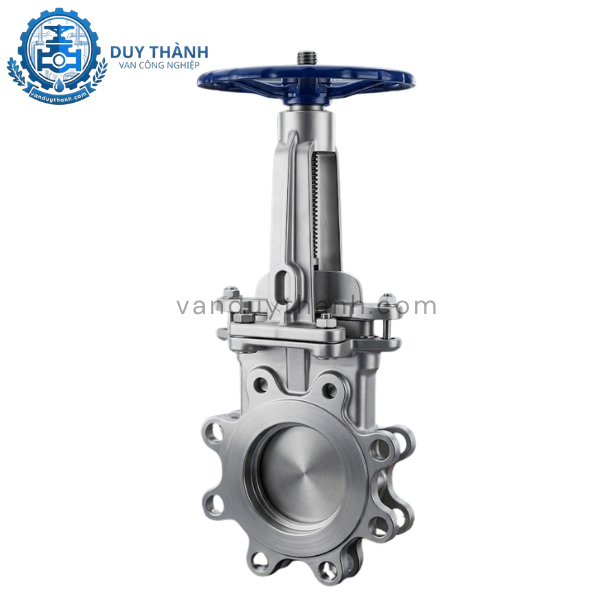

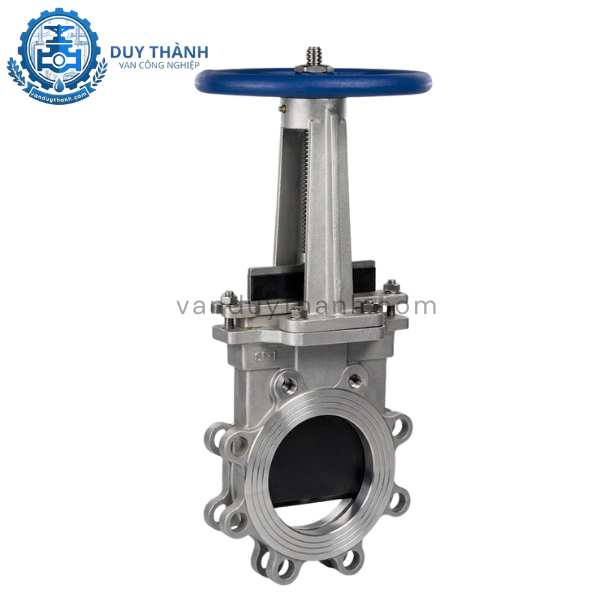

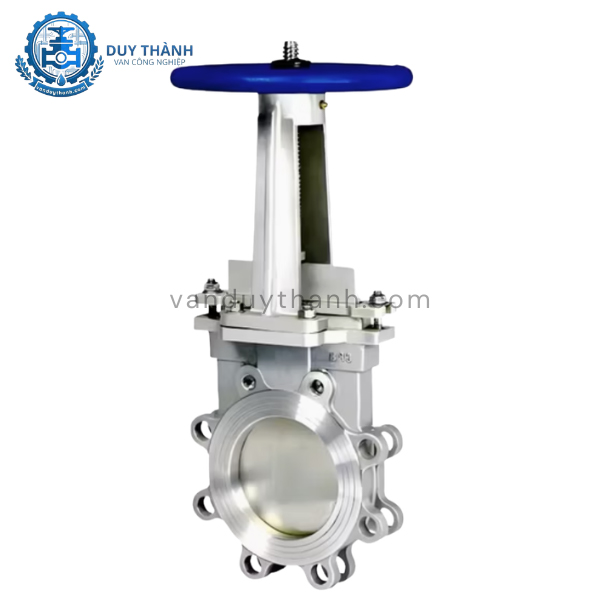

Van Dao Inox 304 Mặt Bích PN10, PN16, PN25 / DN50 - DN1200

Trong các hệ thống đường ống công nghiệp vận chuyển dòng lưu chất đặc, có độ sệt cao hoặc chứa nhiều tạp chất rắn như bùn, bột giấy, tro xỉ và hạt hạt nhỏ, các dòng van cổng thông thường rất dễ bị kẹt đĩa hoặc đóng không kín. Để giải quyết triệt để bài toán này, van dao inox 304 mặt bích PN10, PN16, PN25 / DN50 - DN1200 đã được nghiên cứu và đưa vào ứng dụng như một giải pháp cứu cánh hàng đầu. Sản phẩm này (còn có tên gọi quốc tế là Knife Gate Valve hay van xẻng inox 304) sở hữu thiết kế lưỡi dao mỏng nhưng cực kỳ sắc bén, có khả năng cắt đứt lớp tạp chất đậm đặc để đóng ngắt dòng chảy một cách dứt khoát. Được phân phối chính hãng bởi Van Duy Thành, dòng van dao inox cao cấp này đáp ứng linh hoạt các tiêu chuẩn áp lực khắt khe và dải kích thước siêu rộng, mang lại sự an tâm tuyệt đối cho mọi công trình.

1. Ưu điểm nổi bật của van dao inox 304 mặt bích PN10, PN16, PN25

Dòng van cổng dao inox 304 sở hữu cấu trúc hình học và cơ lý tính đặc thù, mang lại những lợi thế cạnh tranh vượt trội mà các đối thủ cấu tạo bằng gang không thể so sánh:

• Thiết kế tối ưu hóa không gian (Slim Design): Với thân van siêu mỏng, khoảng cách giữa hai mặt bích cực kỳ ngắn giúp giảm trọng lượng tổng thể lên hệ thống đường ống, tiết kiệm không gian lắp đặt và dễ dàng bố trí ở những vị trí chật hẹp.

• Khả năng chống kẹt và cắt tạp chất tuyệt vời: Phần đáy của lưỡi dao được mài vát sắc bén, kết hợp với khoang thân van không có rãnh lõm ở đáy (nơi cặn bẩn dễ lắng đọng), giúp van tự làm sạch và cắt ngọt qua các chất rắn lơ lửng, bùn đặc, xơ sợi mà không bị kẹt như van cổng thông thường.

• Kháng ăn mòn và oxy hóa cao: Toàn bộ thân van và đĩa dao được đúc từ chất liệu thép không gỉ inox 304, cho phép thiết bị hoạt động bền bỉ trong môi trường độ ẩm cao, nước thải chứa hóa chất loãng, nước biển hoặc môi trường có tính axit/kiềm nhẹ.

• Chịu áp lực đa dạng và linh hoạt: Sản phẩm được thiết kế để chịu được các dải áp lực tiêu chuẩn từ PN10, PN16 cho đến áp lực cao lên tới PN25, đảm bảo an toàn cho cả hệ thống thủy lực đô thị lẫn các đường ống công nghiệp áp lực lớn.

• Hành trình đóng mở nhanh và êm ái: Nhờ kết cấu lưỡi dao trượt dọc trên ray dẫn hướng, lực ma sát được giảm thiểu tối đa, giúp quá trình vận hành bằng tay hoặc bằng bộ điều khiển tự động diễn ra vô cùng mượt mà.

2. Cấu tạo chi tiết của van dao inox 304 mặt bích

Một chiếc van dao inox 304 mặt bích hoàn chỉnh được cấu thành từ các module linh kiện cơ khí chính xác theo tiêu chuẩn kỹ thuật quốc tế:

2.1. Thân van (Body)

• Được đúc nguyên khối từ inox 304 (CF8), phần lòng van được gia công phẳng phẳng, không có hốc kẹt. Thân van có thiết kế dạng bích liền hoặc dạng tai kẹp (Lug/Wafer) đúc sẵn các lỗ bắt bu lông theo tiêu chuẩn PN10, PN16, PN25 để kết nối trực tiếp vào đường ống.

2.2. Cánh van hay Lưỡi dao (Gate/Blade)

• Đây là bộ phận cốt lõi của van xẻng inox 304. Lưỡi dao là một tấm inox dày được cắt CNC và mài bóng bề mặt để giảm ma sát với gioăng. Phần mép dưới của lưỡi dao được vát góc sắc bén để thực hiện chức năng cắt xuyên qua lớp lưu chất đậm đặc khi đóng van.

2.3. Vòng đệm làm kín (Seat)

• Để đảm bảo van đạt độ kín khít tuyệt đối, hệ thống seat được thiết kế bao quanh lòng van. Tùy thuộc vào ứng dụng, seat có thể bằng vật liệu mềm như PTFE (Teflon chịu nhiệt và hóa chất), EPDM (chống nước, chịu xé tốt) hoặc loại Metal-to-Metal (kim loại tiếp xúc kim loại) cho môi trường có hạt rắn sắc nhọn gây cào xước.

2.4. Trục van và hệ thống ty van (Stem)

• Trục truyền lực được làm bằng thép không gỉ cường độ cao, kết nối vô lăng với lưỡi dao. Có hai dạng kết cấu là ty nổi (trục di chuyển lên xuống) và ty chìm (trục cố định xoay tròn bên trong), giúp truyền động tịnh tiến cho cánh van một cách chính xác.

2.5. Gioăng cổ van và nắp ép (Gland Packing)

• Nằm ở phần trên của thân van, bao gồm các vòng đệm tết bện bằng PTFE được ép chặt bởi nắp ép inox, ngăn chặn không cho lưu chất rò rỉ ngược lên phía trên trục van ra môi trường ngoài ngay cả dưới áp lực cao PN25.

3. Thông số kỹ thuật chi tiết của sản phẩm

Dưới đây là bảng thông số kỹ thuật chuẩn hóa, tổng hợp đầy đủ các dải kích thước từ DN50 đến DN1200 phục vụ tra cứu thiết kế:

4. Nguyên lý hoạt động của van cổng dao inox

Van dao inox 304 mặt bích hoạt động dựa trên cơ chế trượt tịnh tiến tuyến tính của lưỡi dao dọc theo hướng vuông góc với dòng lưu chất:

• Quá trình Mở van: Khi xoay vô lăng theo chiều ngược kim đồng hồ (hoặc khi lòng xi lanh khí nén rút lên), trục van sẽ kéo lưỡi dao inox đi lên. Lưỡi dao dần dần thoát khỏi lòng ống dẫn, mở ra một không gian lưu thông hoàn toàn tự do. Do lòng van phẳng và trơn nhẵn, dòng lưu chất đặc, bùn hay xơ sợi có thể đi qua mà không bị cản trở, không tạo ra các vùng xoáy gây lắng đọng tạp chất.

• Quá trình Đóng van: Khi quay vô lăng theo chiều kim đồng hồ, trục van đẩy lưỡi dao đi xuống cắt ngang qua dòng chảy. Nhờ góc vát sắc ở đáy lưỡi dao, các tạp chất, xơ sợi hay bùn đặc bám xung quanh sẽ bị đẩy ra ngoài hoặc bị cắt đứt hoàn toàn. Khi lưỡi dao đi hết hành trình xuống đáy, nó sẽ được ép chặt vào vòng đệm seat nhờ hệ thống chêm cơ khí bên trong thân van, tạo nên một vách ngăn kín khít tuyệt đối.

Thông tin kỹ thuật bổ sung (Tiêu chuẩn quốc tế): Khác với van cổng thông thường, phần lớn van dao inox được thiết kế theo dạng đơn hướng (Unidirectional) - nghĩa là van chỉ chịu được áp lực tối đa từ một phía chỉ định hướng vào mặt dao. Tuy nhiên, tại Van Duy Thành, chúng tôi còn cung cấp các dòng van dao song hướng (Bidirectional) đặc biệt dùng cho hệ thống đảo chiều dòng chảy hoặc hệ thống có áp suất ngược, đáp ứng hoàn hảo tiêu chuẩn thử nghiệm rò rỉ khắt khe MSS SP-81.

5. Ứng dụng thực tế của van dao inox 304 DN50 - DN1200

Sự kết hợp giữa kết cấu lưỡi dao sắc bén và khả năng kháng hóa chất của inox 304 giúp sản phẩm này trở thành thiết bị không thể thay thế trong các ngành công nghiệp nặng:

• Ngành sản xuất bột giấy và giấy: Đây là ứng dụng kinh điển nhất. Van được dùng để đóng mở các đường ống dẫn bột giấy đậm đặc, xơ xenluloza mà không sợ bị kẹt đĩa van.

• Hệ thống xử lý nước thải và bùn vi sinh: Ứng dụng phổ biến tại các nhà máy xử lý nước thải đô thị và công nghiệp, các trạm bơm bùn đặc, chất thải chăn nuôi, nơi chứa nhiều rác và tạp chất sợi dễ gây quấn kẹt.

• Ngành khai thác khoáng sản và luyện kim: Dẫn các loại nước quặng, bùn than, xỉ than, tro bay từ các lò hơi nhà máy nhiệt điện ra bãi chứa.

• Ngành sản xuất vật liệu xây dựng: Dùng trên các đường ống hoặc phễu xả của nhà máy xi măng, cát, đá nghiền, thạch cao, bột đá.

• Ngành công nghiệp hóa chất và thực phẩm: Nhờ chất liệu inox 304 đạt chuẩn an toàn vệ sinh và kháng ăn mòn, van được tin dùng trong các nhà máy sản xuất đường, cồn, bia, nước giải khát, thức ăn chăn nuôi dạng lỏng hoặc các đường ống dẫn hóa chất.

6. Hướng dẫn phân loại và chọn sản phẩm phù hợp

Để tối ưu chi phí đầu tư và đảm bảo van hoạt động ổn định, quý khách hàng cần lưu ý các cách phân loại và tiêu chí chọn lựa sau:

6.1. Phân loại theo phương thức vận hành

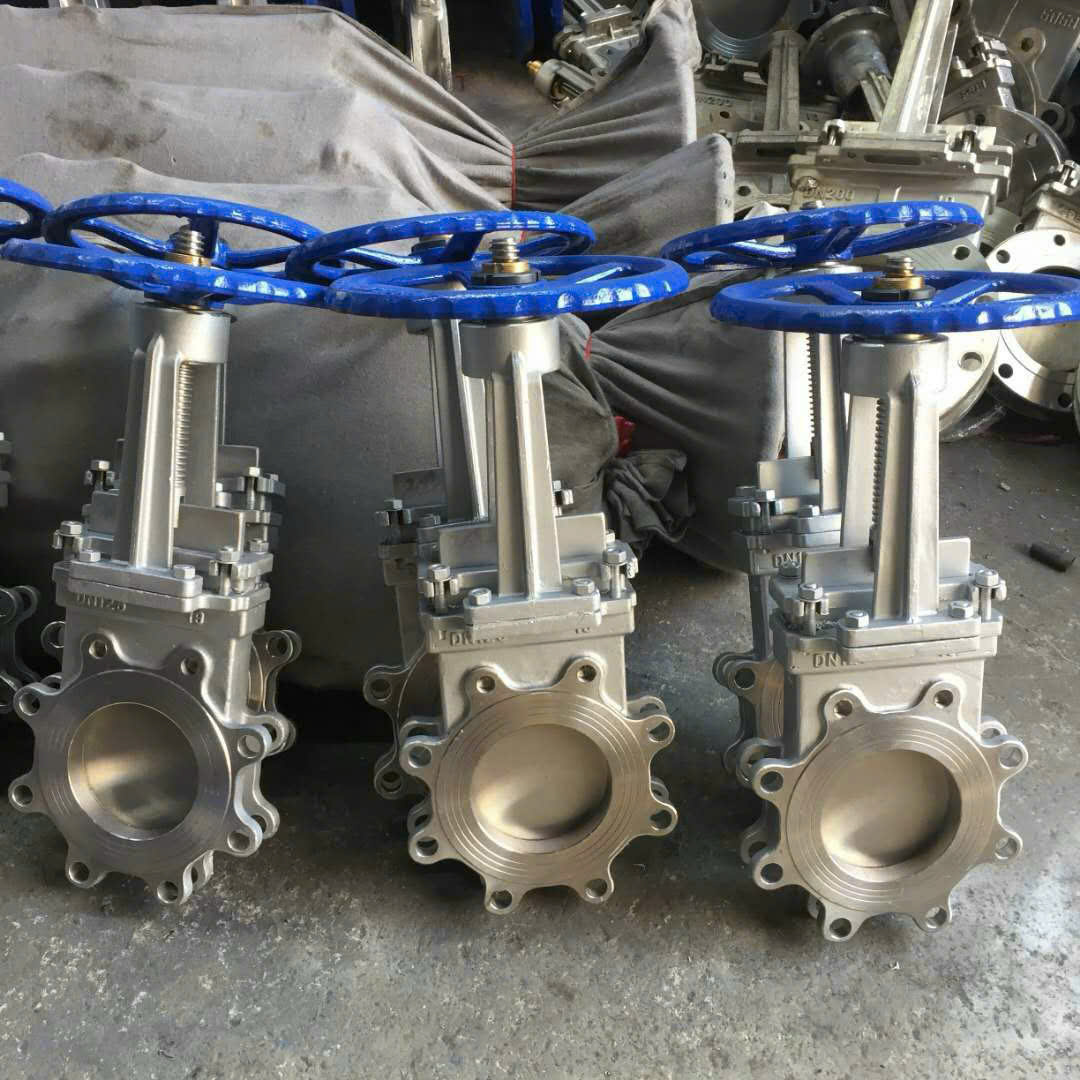

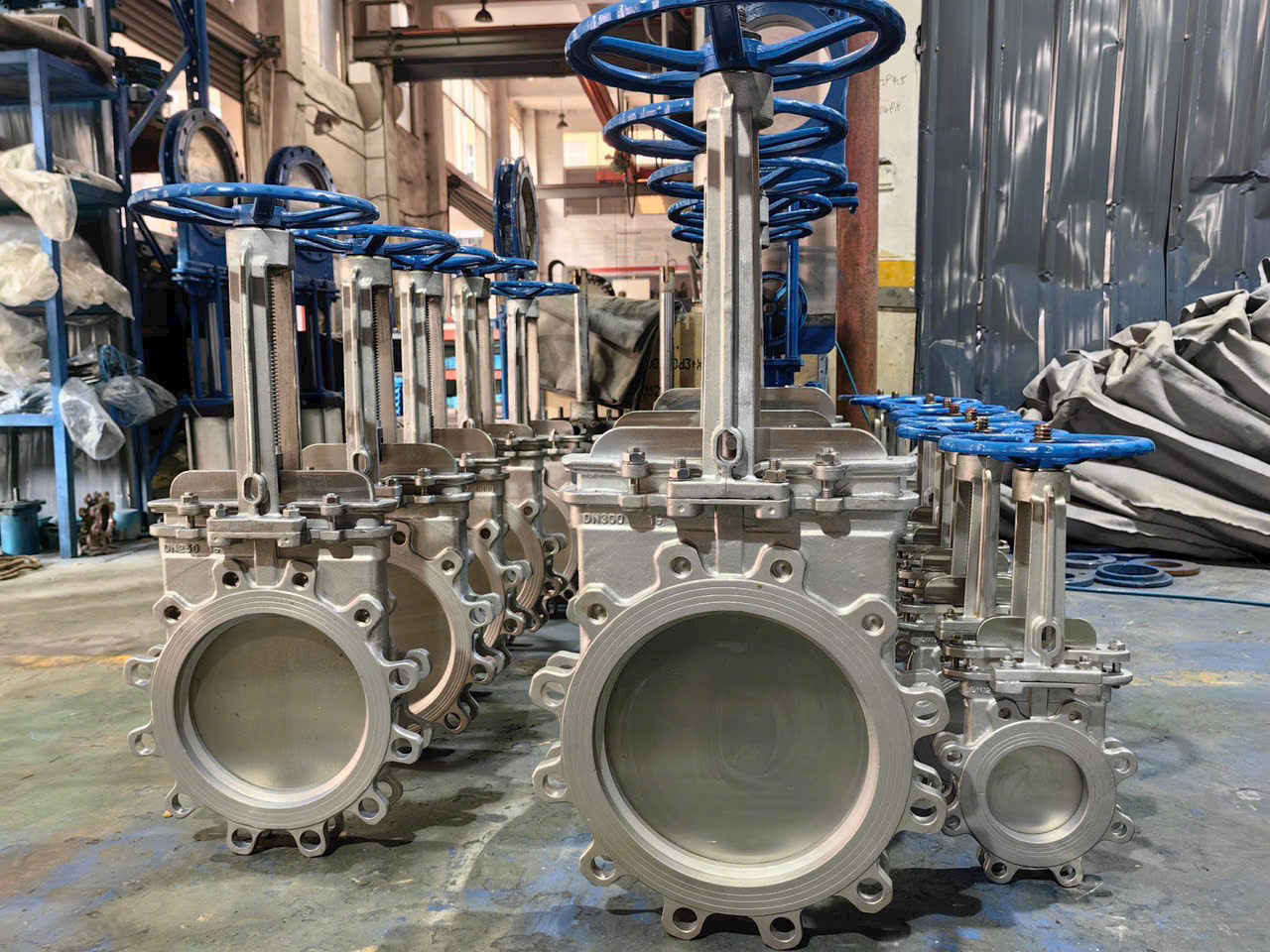

• Vận hành cơ tay (Manual): Dùng tay quay vô lăng hoặc tay gạt. Thích hợp cho các van kích cỡ nhỏ từ DN50 đến DN300 với tần suất đóng mở ít.

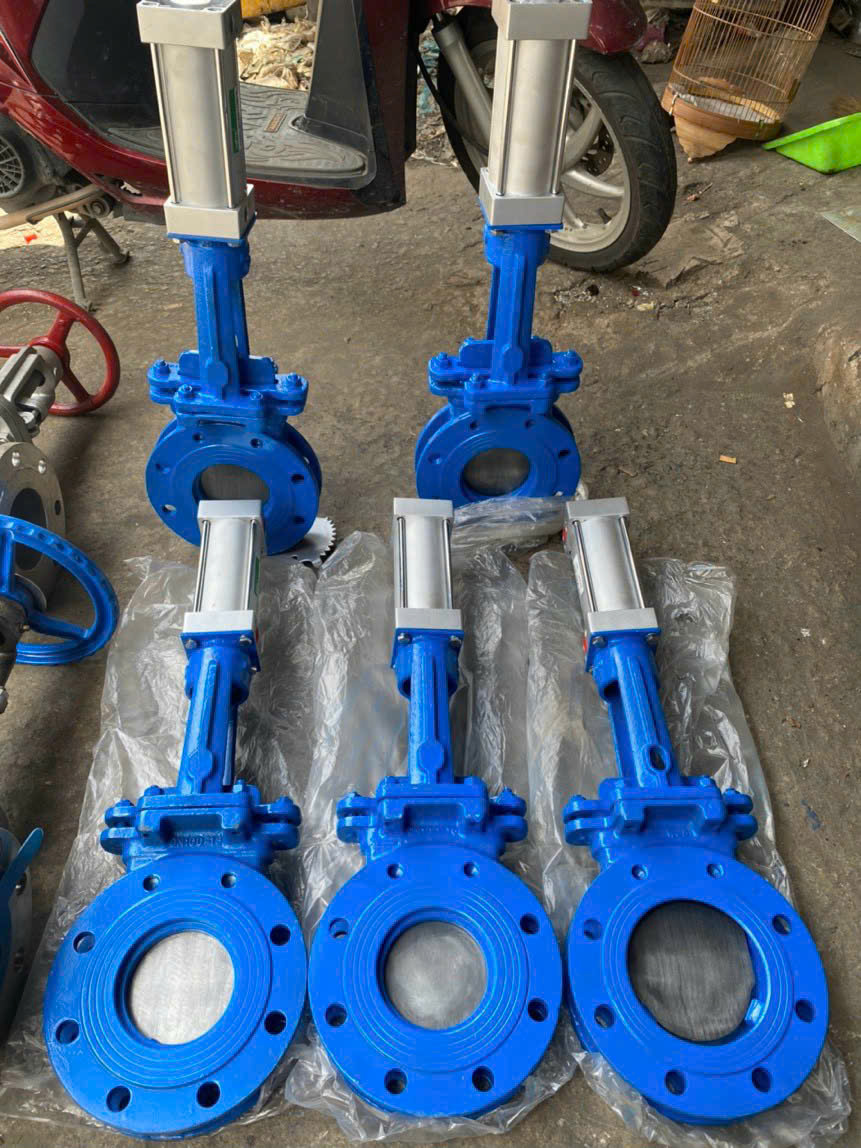

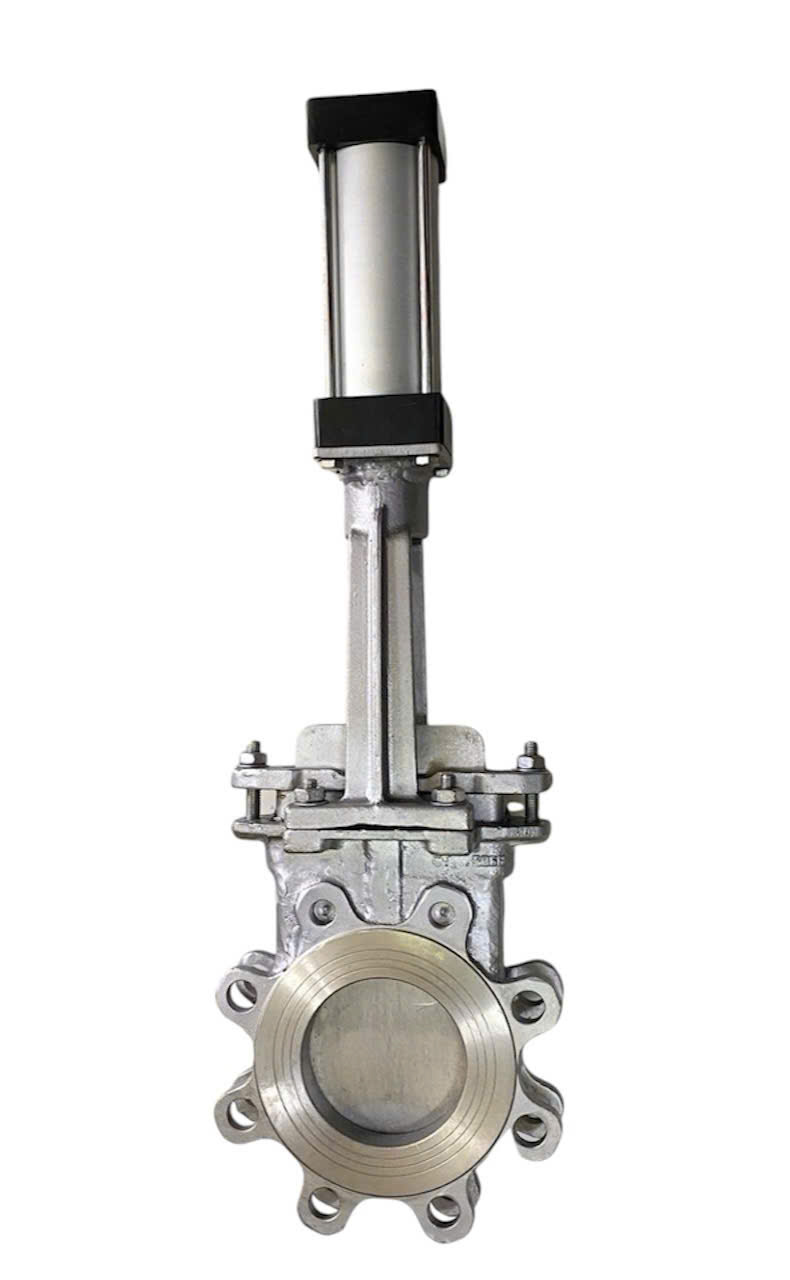

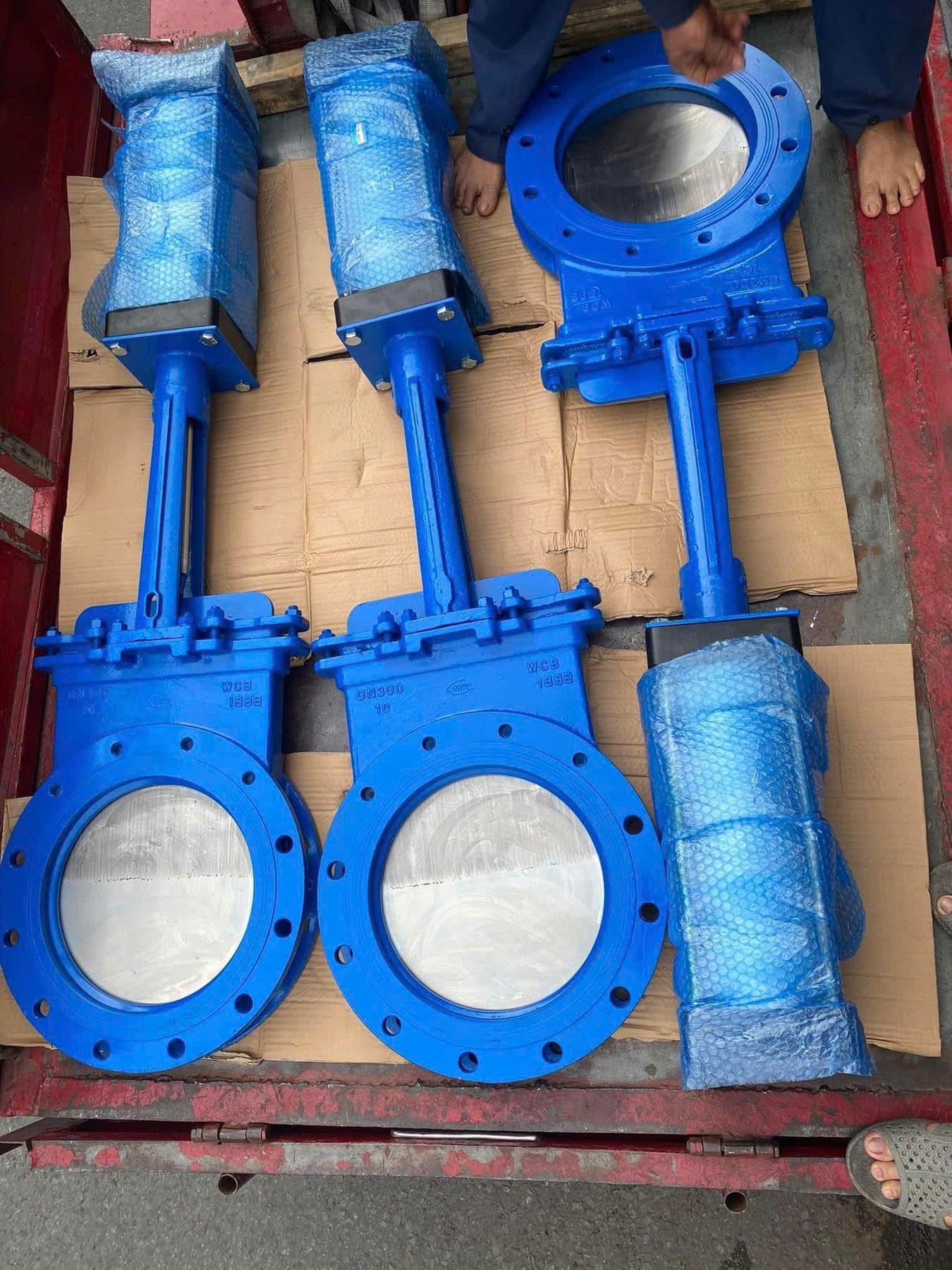

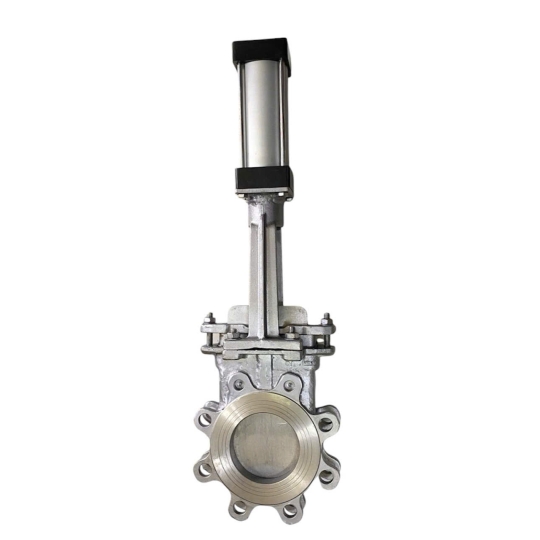

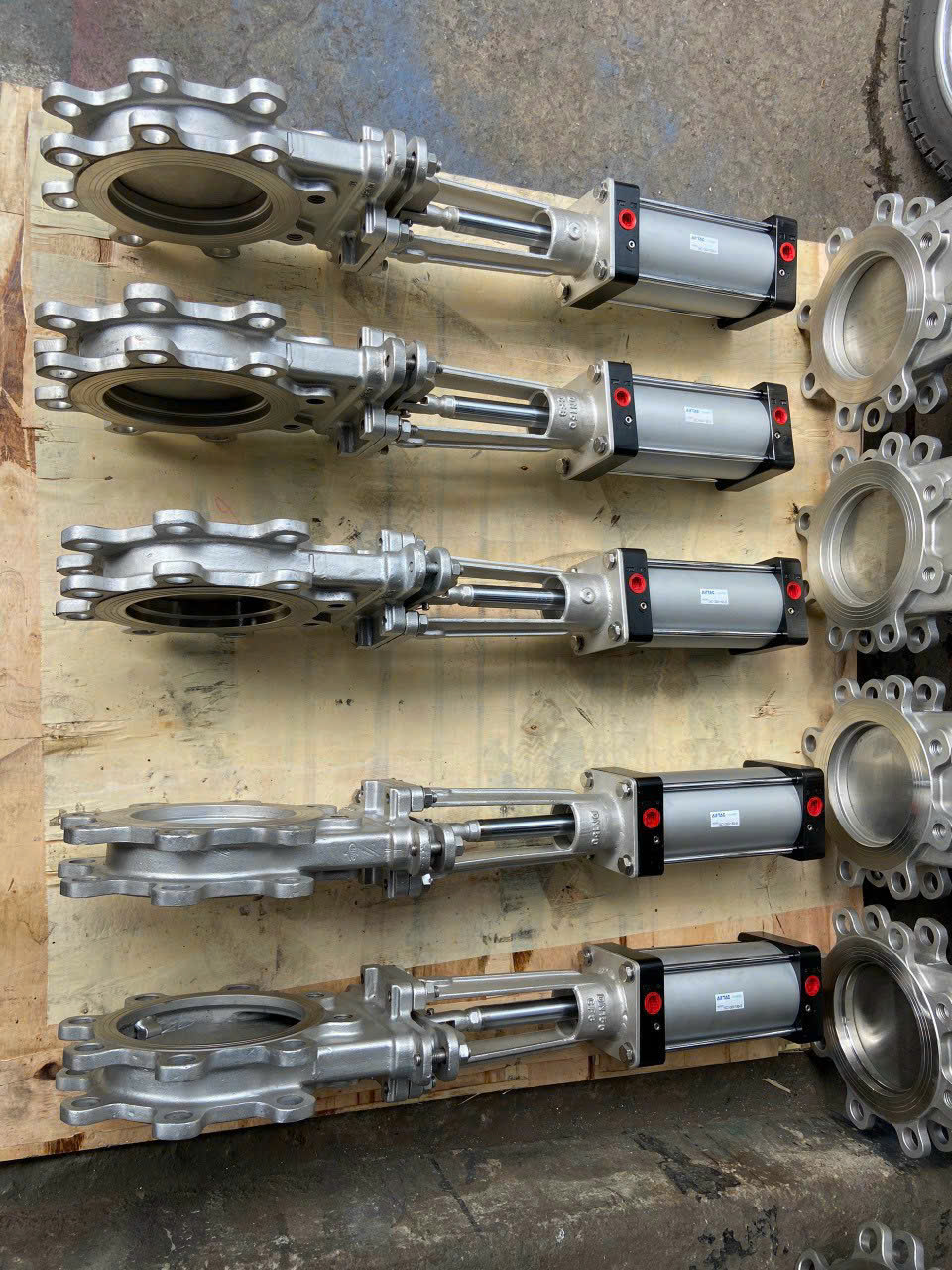

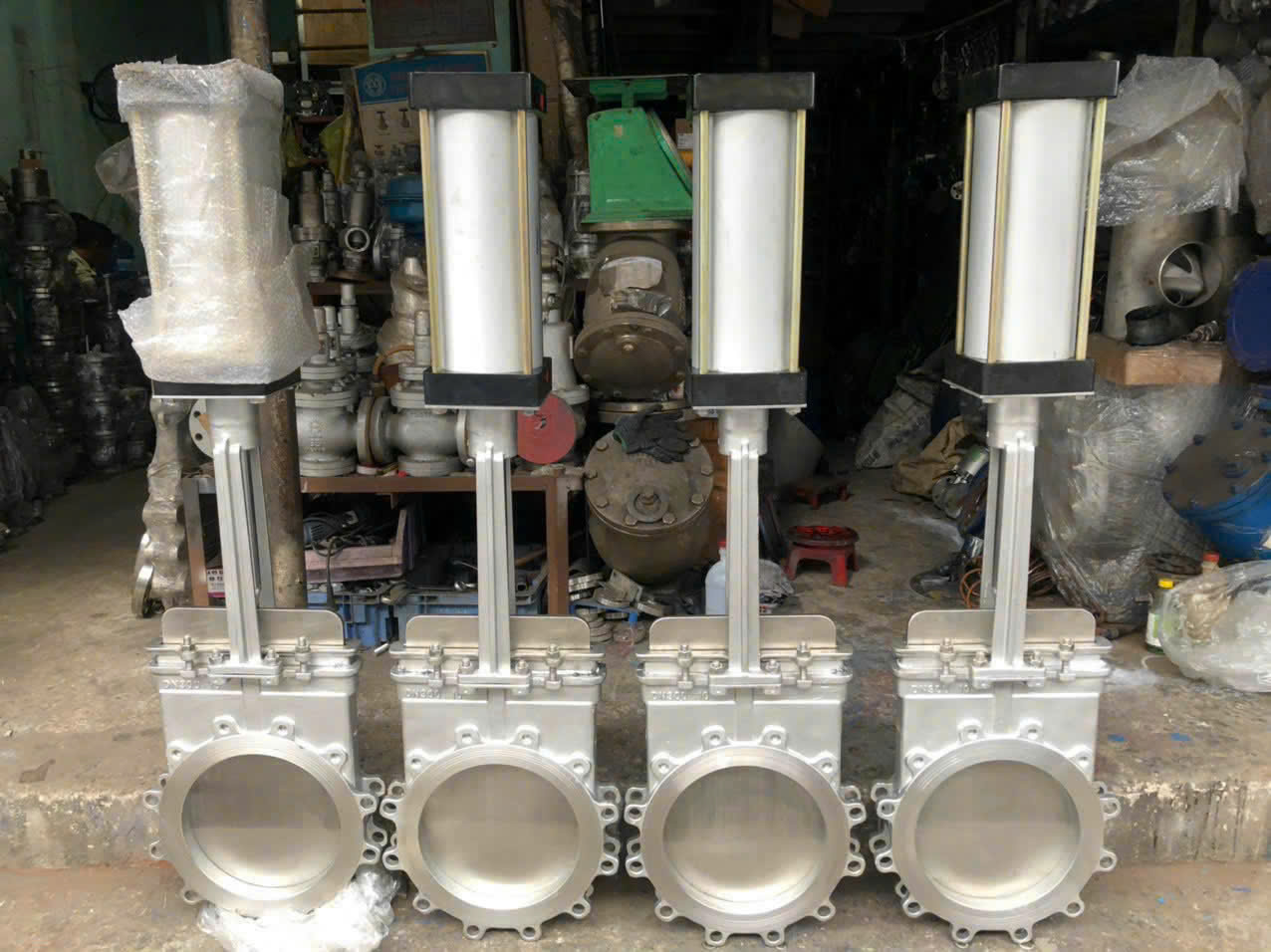

• Vận hành tự động (Actuated): Lắp đặt thêm xi lanh khí nén (Pneumatic) hoặc mô tơ điện (Electric). Đây là giải pháp bắt buộc cho các van kích cỡ lớn từ DN400 đến DN1200 do lực đóng mở rất lớn, hoặc ứng dụng trong các hệ thống tự động hóa điều khiển từ xa qua tủ PLC.

6.2. Hướng dẫn chọn áp lực và kích cỡ chuẩn xác

• Lựa chọn áp lực (PN): Cần đối chiếu áp lực thực tế của bơm. Hệ thống thông thường chọn tiêu chuẩn bích PN10 hoặc PN16. Đối với các đường ống bơm bùn áp lực cao hoặc nhà máy thủy điện, cần chọn phiên bản PN25 chịu lực dày dặn hơn.

• Lựa chọn loại Seat: Môi trường nước thải sạch, bùn loãng nên chọn seat EPDM cho giá thành tối ưu; môi trường hóa chất, nhiệt độ cao nên chọn đệm PTFE; riêng môi trường chứa hạt đá, quặng sắc nhọn bắt buộc phải dùng Metal Seat để tránh rách gioăng.

7. Hướng dẫn lắp đặt và bảo dưỡng đúng kỹ thuật

Lắp đặt và bảo dưỡng đúng cách là yếu tố quyết định giúp van xẻng inox 304 đạt tuổi thọ lên tới hàng chục năm.

7.1. Quy trình lắp đặt chuẩn hóa

• Lưu ý chiều mũi tên: Đối với dòng van đơn hướng, trên thân van luôn có đúc nổi mũi tên chỉ hướng dòng chảy. Phải lắp đặt sao cho áp lực của dòng lưu chất đẩy ép cánh dao vào phía vòng đệm seat khi đóng. Lắp ngược chiều sẽ gây rò rỉ lớn.

• Vệ sinh và căn chỉnh bích: Làm sạch hai đầu ống kết nối. Khi đưa van vào giữa hai mặt bích đường ống, phải đảm bảo tính đồng tâm tuyệt đối. Việc lệch tâm sẽ làm méo lưỡi dao khi vận hành.

• Siết bu lông đều lực: Sử dụng bu lông phù hợp với độ dày tai bích của van dao. Siết đều các ốc đối xứng theo các bước tăng dần lực để gioăng ép đều, không bị rách hay lệch.

7.2. Hướng dẫn bảo dưỡng định kỳ

• Vệ sinh ray dẫn hướng: Do lưỡi dao chuyển động lộ thiên một phần lên phía trên, bụi bẩn công nghiệp dễ bám vào thanh dẫn hướng. Định kỳ 2 - 3 tháng cần lau sạch và bôi mỡ bò chịu nhiệt vào trục ren và ray trượt.

• Kiểm tra cổ van (Gland): Nếu thấy có hiện tượng rỉ nước ở cổ van, dùng cờ lê siết đều hai bên đai ốc của nắp ép thêm 1/4 vòng. Nếu gioăng đã chai cứng do nhiệt, tiến hành xả áp hệ thống và thay vòng tết bện PTFE mới.

• Vận hành xả cặn: Với các hệ thống bùn đặc hoặc xi măng lâu ngày không đóng mở, nên lên lịch vận hành test tối thiểu 1 lần/tháng để tránh tình trạng lưu chất đông kết, đóng bánh làm bó cứng lưỡi dao.

Van Duy Thành chuyên cung cấp van dao inox 304 mặt bích PN10, PN16, PN25 chính hãng

Nếu quý khách đang tìm kiếm một đơn vị cung cấp dòng sản phẩm van dao inox 304 mặt bích PN10, PN16, PN25 / DN50 - DN1200 uy tín, chất lượng với đầy đủ hồ sơ kỹ thuật, Van Duy Thành là đối tác chiến lược đáng tin cậy của bạn:

• Sản phẩm nhập khẩu nguyên chiếc đạt đầy đủ chứng chỉ chất lượng CO, CQ từ các nhà máy danh tiếng.

• Dải kích cỡ cực lớn từ DN50 đến DN1200 luôn sẵn sàng đáp ứng mọi tiến độ công trình.

• Giá thành xuất xưởng cạnh tranh, bảo hành chính hãng dài hạn lên đến 12 tháng.

• Tư vấn giải pháp kỹ thuật chuyên sâu, hỗ trợ giao hàng tận nơi trên toàn quốc.
