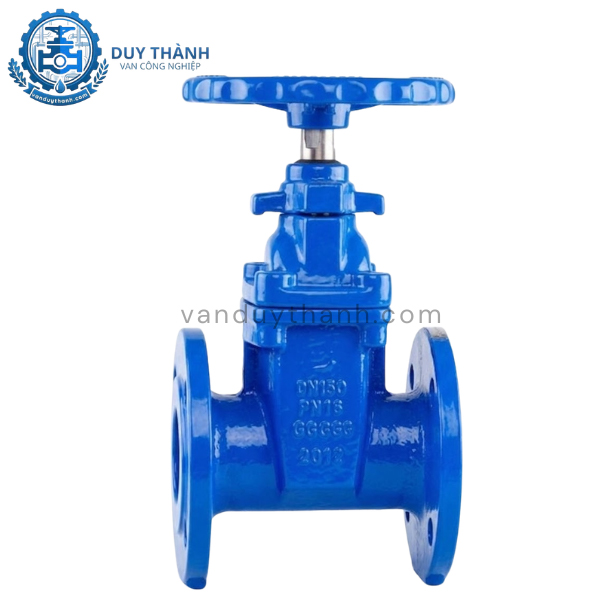

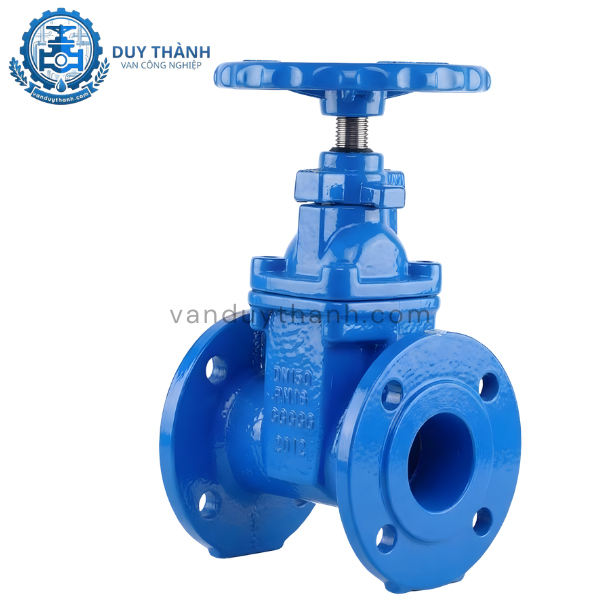

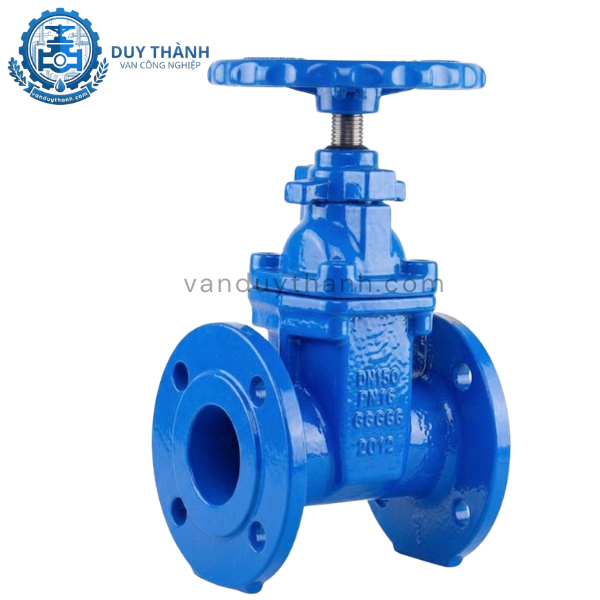

Van Cổng Mặt Bích Ti Chìm Tay Quay Gvn Robo

1. Tính năng của Van Cổng Mặt Bích Ti Chìm Tay Quay Gvn Robo

Dòng van GVN ROBO mã hiệu ty chìm sở hữu nhiều tính năng ưu việt, đáp ứng tốt các tiêu chuẩn vận hành công nghiệp khắt khe:

• Thiết kế ty chìm thông minh: Khi đóng hoặc mở van, trục van chỉ xoay tại chỗ mà không di chuyển tịnh tiến lên xuống. Điều này giúp van giữ nguyên chiều cao tổng thể, cực kỳ phù hợp cho các không gian chật hẹp hoặc hầm máy có trần thấp.

• Độ bền vật liệu vượt trội: Sự kết hợp giữa thân gang cứng sơn phủ Epoxy tĩnh điện và ty van bằng inox 304/316 giúp thiết bị chống lại sự ăn mòn từ môi trường và lưu chất bên trong.

• Vận hành nhẹ nhàng: Tay quay vô lăng được thiết kế tối ưu về lực kéo, kết hợp với các vòng đệm giảm ma sát, giúp việc đóng mở các size lớn trở nên dễ dàng hơn.

• Khả năng chịu tải cao: Van được thiết kế để chịu được các mức áp lực từ PN10 đến PN25, đảm bảo an toàn tuyệt đối cho hệ thống khi xảy ra hiện tượng tăng áp đột ngột.

2. Tác dụng của Van Cổng Mặt Bích Ti Chìm Tay Quay Gvn Robo

Trong mạng lưới đường ống công nghiệp, van cổng GVN ROBO đóng vai trò là "chốt chặn" quan trọng với các tác dụng:

• Ngắt dòng chảy tuyệt đối: Cánh van dạng nêm giúp chặn đứng hoàn toàn dòng lưu chất, tạo môi trường khô ráo để sửa chữa các thiết bị phía sau van.

• Giảm thiểu sụt áp: Lòng van được thiết kế trơn nhẵn, khi mở hoàn toàn không có vật cản, giúp dòng chảy lưu thông mượt mà và giữ nguyên áp suất đầu ra.

• Bảo vệ hệ thống: Ngăn chặn sự xâm nhập ngược của lưu chất và điều phối dòng chảy đến các khu vực cần thiết trong nhà máy hoặc mạng lưới dân dụng.

3. Thông số kỹ thuật của Van Cổng Mặt Bích Ti Chìm Tay Quay Gvn Robo

Nắm rõ các thông số kỹ thuật là bước quan trọng để đảm bảo thiết bị tương thích hoàn toàn với hệ thống của bạn:

4. Cấu tạo của Van Cổng Mặt Bích Ti Chìm Tay Quay Gvn Robo

Van GVN ROBO được cấu thành từ các bộ phận cơ khí có độ chính xác cao:

4.1. Thân van và nắp van

Được đúc bằng gang carbon hoặc gang cứng chắc chắn. Mặt ngoài được sơn phủ lớp Epoxy dày màu xanh đặc trưng (hoặc màu theo yêu cầu), giúp ngăn chặn rỉ sét và tăng tính thẩm mỹ.

4.2. Ty van (Trục van)

Làm từ Inox 304 hoặc Inox 316. Khác với dòng ti nổi, phần ren của ty chìm nằm bên trong lòng van, tiếp xúc trực tiếp với lưu chất, do đó việc sử dụng inox chất lượng cao là bắt buộc để tránh kẹt van.

4.3. Đĩa van (Cánh van)

Dạng nêm làm bằng gang bọc cao su EPDM. Lớp cao su này giúp tăng độ kín khít và giảm thiểu sự mài mòn cho thân van khi thực hiện chu kỳ đóng/mở thường xuyên.

4.4. Bộ truyền động tay quay

Vô lăng tay quay làm bằng thép hoặc gang, gắn chắc chắn vào đầu trục van thông qua đai ốc trục. Thiết kế vô lăng giúp người vận hành thao tác thủ công chính xác.

5. Nguyên lý làm việc của Van Cổng Mặt Bích Ti Chìm Tay Quay Gvn Robo

Nguyên lý hoạt động của dòng ty chìm dựa trên chuyển động xoay của trục và chuyển động tịnh tiến của đĩa van bên trong thân:

• Khi mở van: Khi xoay vô lăng theo chiều ngược kim đồng hồ, trục van xoay nhưng không di chuyển lên xuống. Phần ren trên trục van sẽ tác động vào đai ốc gắn trên đĩa van, kéo đĩa van trượt lên trên, mở ra khoảng trống cho dòng chảy đi qua.

• Khi đóng van: Xoay vô lăng theo chiều kim đồng hồ, đĩa van được đẩy xuống thấp nhất, nêm chặt vào đế van trong thân để ngăn chặn dòng chảy hoàn toàn.

6. Môi trường ứng dụng của Van Cổng Mặt Bích Ti Chìm Tay Quay Gvn Robo

Với dải thông số chịu nhiệt đến 120°C và áp lực PN25, GVN ROBO là giải pháp đa năng cho:

1. Hệ thống thủy lợi và cấp nước: Sử dụng cho các đường ống dẫn nước thô, nước sạch tại các nhà máy nước nhờ kích cỡ lớn đến DN1000.

2. Xử lý nước thải: Vật liệu ty inox giúp van chịu được các tạp chất và hóa chất hữu cơ trong nước thải công nghiệp.

3. Hệ thống PCCC: Lắp đặt trong các cụm bơm chữa cháy tại các tòa nhà, chung cư, nơi cần sự tin cậy tuyệt đối về áp lực.

4. Sản xuất công nghiệp: Ứng dụng trong ngành giấy, dệt nhuộm hoặc thực phẩm nhờ tính ổn định và an toàn của vật liệu gang-inox.

7. Hướng dẫn lắp đặt Van Cổng Mặt Bích Ti Chìm Tay Quay Gvn Robo

Lắp đặt đúng kỹ thuật giúp tăng tuổi thọ van và giảm chi phí bảo trì:

• Vệ sinh trước khi lắp: Làm sạch kỹ các mặt bích và lòng ống. Đảm bảo không có sỏi đá lọt vào lòng van gây hư hại cánh cao su.

• Căn chỉnh mặt bích: Đảm bảo hai mặt bích song song và đồng tâm. Sử dụng gioăng làm kín (Gasket) phù hợp với môi trường lưu chất (nước, hóa chất).

• Siết bu lông: Siết đều các bu lông theo hình đối xứng để tránh tình trạng vênh mặt bích gây rò rỉ.

• Không gian vận hành: Mặc dù ty chìm tiết kiệm chiều cao, nhưng vẫn cần đảm bảo khoảng không gian xung quanh vô lăng để người vận hành có thể thao tác tay quay thoải mái.

8. Van Duy Thành là đơn vị chuyên cung cấp Van Cổng Mặt Bích Ti Chìm Tay Quay Gvn Robo

Thương hiệu Van Duy Thành từ lâu đã là cái tên bảo chứng cho chất lượng trong ngành vật tư thiết bị đường ống công nghiệp. Chúng tôi tự hào mang đến cho khách hàng dòng sản phẩm GVN ROBO với dịch vụ chuyên nghiệp nhất.

• Sản phẩm đạt chuẩn quốc tế: Cam kết cung cấp van GVN ROBO chính hãng với đầy đủ chứng nhận chất lượng và thông số áp lực PN10/16/25.

• Đa dạng giải pháp: Dù bạn cần kích cỡ nhỏ DN50 cho tòa nhà hay DN1000 cho dự án hạ tầng lớn, Van Duy Thành luôn có sẵn hàng để đáp ứng.

• Giá thành cạnh tranh: Chúng tôi tối ưu hóa quy trình nhập khẩu và phân phối để mang lại mức giá tốt nhất cho chủ đầu tư và nhà thầu.

• Hỗ trợ kỹ thuật 24/7: Đội ngũ chuyên gia tại Van Duy Thành không chỉ bán hàng, mà còn đồng hành cùng bạn từ khâu chọn mã vật liệu (Inox 304/316) đến khi nghiệm thu công trình.

Liên hệ ngay với Van Duy Thành để nhận báo giá chi tiết và tư vấn kỹ thuật chuyên sâu về Van cổng mặt bích ty chìm tay quay GVN ROBO. Sự hài lòng của bạn là tôn chỉ hoạt động của chúng tôi!
